Газохроматографическое измерение концентрации 1,2,3,3-тетрахлорбутана в воздухе рабочей зоны



                                          М. м. 195,9

1,2,3,3-тетрахлорбутан (ТХБ) - бесцветная жидкость со специфическим запахом. Т_кип. 210 °С, плотность 1,42, насыщающая концентрация » 1700 мг/м³.

В воздухе находится в виде паров.

ПДК ТХБ в воздухе - 3 мг/м³.

Характеристика метода

Метод основан на использовании газожидкостной хроматографии с применением пламенно-ионизационного детектора. Отбор проб с концентрированием.

Нижний предел измерения в хроматографируемом объеме - 25 мкг.

Нижний предел измерения в воздухе - 0,5 мг/м³.

Диапазон измеряемых концентраций при отборе пробы (50 мл) - 0,5 - 2 мг/м³.

Измерению не мешают 2,3,4-трихлорбутен и 1,3-дихлорбутен.

Суммарная погрешность измерения не превышает ±20 %.

Время выполнения измерения - не более 20 мин.

Приборы, аппаратура, посуда

Хроматограф марки «Цвет» с пламенно-ионизирующим детектором

Колонка из нержавеющей стали 3 мм на 3 м                                ГОСТ 16285-80

Колба круглодонная, емкостью 0,5 мл, тип К-500

Микрошприц стеклянный МШ-10

Микрошприц стеклянный МШ-1

Шприц медицинский стеклянный, емкостью 50 мл                    ТУ 64-1-1279-90

Секундомер                                                                                       ГОСТ 5072-79

Линейка измерительная                                                                   ГОСТ 427-75

Лупа измерительная                                                                         ГОСТ 8309-75

Баня водяная                                                                                      ТУ 641-423-72

Вакуумный насос                                                                              ТУ 641-2985-78

Концентрационная приставка к хроматографам «Цвет» производства Дзержинского ОКБА

Чаша выпарительная, фарфоровая                                                  ГОСТ 9147-80Е

Реактивы, растворы, материалы

Инертон, фракции 0,4 - 0,63 мм

Силикон SE-30

Ацетон, х. ч.                                                                                       ТУ 6-09-3513-82

Углекислота твердая (сухой лед)

Газообразные (в баллонах с редукторами):

гелий                                                                                                  ТУ 51-940-80

водород                                                                                              ГОСТ 3022-80

воздух                                                                                                 ГОСТ 11882-72

Отбор пробы воздуха

Концентрационную колонку помещают в сосуд Дюара, наполненный сухим льдом. Пробу 50 мл отбирают стеклянным шприцем, затем шприц с помощью вакуум-шланга присоединяют к концу концентрационной колонки, другой конец колонки присоединяют к вакуум-насосу и протягивают через колонку десятикратный объем воздуха в течение 1 - 2 мин.

Подготовка к измерению

Силикон SE-30 в количестве 10 % от веса носителя растворяют в ацетоне. Полученным раствором заливают твердый носитель-инертон (масса должна быть покрыта раствором) в чаше для выпаривания. Осторожно перемешивают на водяной бане до выпаривания ацетона и получения сыпучей массы. Остатки растворителя удаляют в сушильном шкафу при 100 °С в течение 1 ч. Промытую по инструкции прибора хроматографическую колонку заполняют приготовленной насадкой. Колонку кондиционируют при температуре 150 °С в течение 6 ч или до получения ровной нулевой линии при чувствительном режиме.

Количественное определение производят методом абсолютной калибровки. В 20-литровый баллон вносят 2 мкл 1,2,3,3-трихлорбутана и через 2 ч (при комнатной температуре) после постоянного перемешивания воздуха баллона куском фольги, предварительно брошенным в баллон, вносят в хроматограф пробы в количестве 0,1; 0,2; 0,4; 0,8 мл. Анализ повторяют не менее 5 раз и по полученным средним строят калибровочную кривую, выражающую зависимость площади (мм²) или высоты (мм) пика от количества вещества (мкг).

Условия хроматографирования градуировочных смесей и анализируемых проб:

температура термостата колонок                                               200 °С;

температура испарителя                                                              220 °С;

температура термостата детектора                                            200 °С;

скорость потока газа-носителя                                                   92 см³/мин;

скорость потока водорода                                                           100 см³/мин;

скорость потока воздуха                                                              200 см³/мин;

скорость движения диаграммной ленты                                   1 см/мин;

время удержания 1,2,3,3-ТХБ                                                     2 мин 15 с.

Проведение измерения

Концентрационную колонку вынимают из сосуда Дюара и подключают к крану-дозатору хроматографа, надевают на него нагревательную печку, предварительно нагретую до 200 °С (десорбция), и через 1 мин переключают газовый кран во второе положение, внося таким образом пробу в хроматограф. Измеряют площадь пика и по градуировочной кривой находят количество вещества (мкг).

Расчет концентрации

Концентрацию вещества «С» в воздухе (мг/м³) вычисляют по формуле:

 где

а - количество компонента, найденное по градуировочному графику, мкг;

V - объем воздуха отобранного для анализа и приведенного к стандартным условиям, л (см. приложение 1).

Методические указания разработаны НПО «Наирит», г. Ереван.



Приложение 1

Приведение объема воздуха к стандартным условиям

Приведение объема воздуха к стандартным условиям (температура 20 °С и давление 760 мм рт.ст.) проводят по формуле:

 где

V_t - объем воздуха, отобранного для анализа, л;

Р - барометрическое давление, кПа (101,33 кПа = 760 мм рт.ст.);

t - температура воздуха в месте отбора пробы, °С.

Для удобства расчета V₂₀ следует пользоваться таблицей коэффициентов (приложение 2). Для приведения воздуха к стандартным условиям надо умножить V_t на соответствующий коэффициент.

Приложение 2

Коэффициенты для приведения объема воздуха к стандартным условиям

Приложение 3

Вещества, определяемые по ранее утвержденным методическим указаниям
по измерению концентраций вредных веществ в воздухе рабочей зоны



Приложение 4

Рис. 1

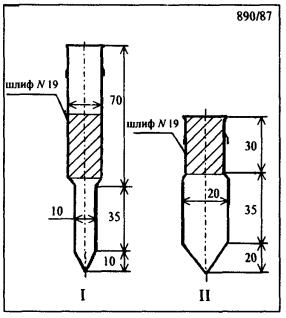

Ловушка-концентратор. Общий вид.
