4.1. МЕТОДЫ КОНТРОЛЯ. ХИМИЧЕСКИЕ ФАКТОРЫ

Измерение концентраций вредных веществ
в воздухе рабочей зоны

Сборник методических указаний
МУК 4.1.0.272 - 4.1.0.340 - 96

Выпуск 31

Минздрав России

Москва · 1999

1. Методические указания разработаны с целью обеспечения контроля соответствия фактических концентраций вредных веществ их предельно допустимым концентрациям (ПДК) и ориентировочным безопасным уровням воздействия (ОБУВ) - санитарно-гигиеническим нормативам - и являются обязательными при осуществлении санитарного контроля.

2. Методические указания по измерению концентраций вредных веществ в воздухе рабочей зоны утверждены и.о. Председателя Госкомсанэпиднадзора России - заместителем Главного Государственного санитарного врача Российской Федерации 8 июня 1996 г.

3. Введены впервые.

4. Включенные в данный выпуск «Методические указания по измерению концентраций вредных веществ в воздухе рабочей зоны» разработаны и подготовлены в соответствии с требованиями ГОСТа 12.1.005-88 ССБТ «Воздух рабочей зоны. Общие санитарно-гигиенические требования», ГОСТа 12.1.016-79 ССБТ «Воздух рабочей зоны. Требования к методикам измерения концентраций вредных веществ», ГОСТа Р 1.5-92 п. 7.3, ГОСТа 8.010-90.

Методические указания одобрены комиссией по государственному санитарно-эпидемиологическому нормированию при Госкомсанэпиднадзоре России и Проблемной комиссией «Научные основы гигиены труда и профпатологии».

Методические указания по измерению концентраций вредных веществ в воздухе рабочей зоны (выпуск 31) предназначены для центров госсанэпиднадзора, санитарных лабораторий промышленных предприятий при осуществлении контроля за содержанием вредных веществ в воздухе рабочей зоны, а также НИИ МЗ России и заинтересованных министерств и ведомств.

Ответственный исполнитель: Г.А. Дьякова.

Исполнители Л.Г. Макеева, Е.М. Малинина, С.М. Попова, Н.С. Горячев, М.И. Аржанова, Т.В. Рязанцева, Е.Н. Грицун.







4.1. МЕТОДЫ КОНТРОЛЯ. ХИМИЧЕСКИЕ ФАКТОРЫ



Фотометрическое измерение концентрации пищевого желтого красителя в воздухе рабочей зоны



                                                                                               М. м. 375,3-682

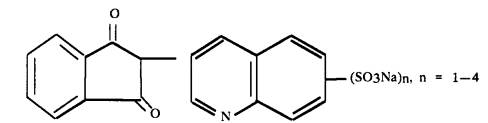

Сульфированный 2-(2-хинолил)-1,3-индандион, натриевая соль. Желтый пищевой краситель. Кристаллическое вещество желтого цвета, растворяется в воде, плохо растворяется в спиртах.

В воздухе находится в виде аэрозоля.

Обладает общетоксическим действием.

ОБУВ в воздухе - 10 мг/м³.

Характеристика метода

Метод основан на измерении оптической плотности водного раствора красителя при длине волны 400 нм.

Нижний предел измерения в анализируемом объеме пробы - 20 мкг.

Нижний предел измерения концентрации вещества в воздухе - 5 мг/м³.

Диапазон измеряемых концентраций в воздухе - 5- 50 мг/м³.

Определению не мешают: органические растворители, растворы кислот и щелочей, 2-(2-хинолил)-1,3-индандион.

Граница суммарной погрешности измерения в воздухе не превышает ±13,9 %.

Время выполнения измерения, включая отбор проб, - 30 мин.

Приборы, аппаратура, посуда

Фотоэлектроколориметр любого типа, позволяющий производить измерения оптической плотности при длине волны 400 нм

Колбы мерные, вместимостью 25, 50 мл                                       ГОСТ 1770-74

Пипетки, вместимостью 1, 2, 5 мл                                                  ГОСТ 20292-74

Стаканы химические, вместимостью 50, 100 мл                          ГОСТ 25336-82

Колориметрические пробирки, вместимостью 10, 15 мл            ГОСТ 25336-82

Аспирационное устройство

Фильтры АФА-ВП-10

Реактивы, растворы, материалы

Желтый пищевой краситель, дважды перекристаллизованный

Вода дистиллированная                                                                   ГОСТ 6709-72

Стандартный раствор № 1 с концентрацией красителя 0,5 мг/мл готовят растворением 0,025 г вещества в воде в мерной колбе вместимостью 50 мл. Раствор устойчив в течение 3 суток.

Стандартный раствор № 2 с концентрацией 40 мкг/мл готовят разбавлением 2 мл стандартного раствора № 1 водой в мерной колбе вместимостью 25 мл. Раствор устойчив в течение суток.

Отбор пробы воздуха

Воздух с объемным расходом 5 л/мин аспирируют через фильтр АФА-ВП-10. Для измерения 0,5 ОБУВ необходимо отобрать 40 л воздуха.

Подготовка к измерению

Для построения градуировочного графика готовят серию растворов в колориметрических пробирках, вместимостью 10 мл, согласно таблице.

Таблица

Шкала градуировочных растворов

Для приготовления градуировочных растворов в колориметрические пробирки вносят указанные в таблице количества стандартного раствора № 2 и дистиллированной воды. Содержимое пробирки тщательно перемешивают, переносят в кювету с длиной поглощающего слоя 1 см и на фотоколориметре измеряют оптическую плотность при длине волны 400 нм относительно дистиллированной воды.

Градуировочный график строят по средним значениям, вычисленным по результатам 3 - 5 измерений.

Проведение измерения

Фильтр с отобранной пробой переносят в стакан вместимостью 50 мл и обрабатывают 10 мл дистиллированной воды. 1 мл раствора переносят в колориметрическую пробирку, добавляют 4 мл дистиллированной воды, перемешивают и измеряют оптическую плотность в таких же условиях, как в разделе «Подготовка к измерениям».

Содержание желтого красителя в растворе находят по градуировочному графику.

Расчет концентрации

Концентрацию желтого красителя «С» в воздухе рабочей зоны вычисляют по формуле:

 где

а - содержание красителя в анализируемом объеме пробы, найденное по градуировочному графику, мкг;

в - общий объем пробы, мл;

б - объем пробы, взятой для анализа, мл;

V - объем воздуха, отобранного для анализа и приведенного к нормальным условиям, л (см. приложение 1).

Методические указания разработаны КазНИИтехфотопроектом.



Приложение 1

Приведение объема воздуха к стандартным условиям

Приведение объема воздуха к стандартным условиям (температура 20 °С и давление 760 мм рт.ст.) проводят по формуле:

 где

V_t - объем воздуха, отобранного для анализа, л;

Р - барометрическое давление, кПа (101,33 кПа = 760 мм рт.ст.);

t - температура воздуха в месте отбора пробы, °С.

Для удобства расчета V₂₀ следует пользоваться таблицей коэффициентов (приложение 2). Для приведения воздуха к стандартным условиям надо умножить V_t на соответствующий коэффициент.

Приложение 2

Коэффициенты для приведения объема воздуха к стандартным условиям

Приложение 3

Вещества, определяемые по ранее утвержденным методическим указаниям
по измерению концентраций вредных веществ в воздухе рабочей зоны



Приложение 4

Рис. 1

Ловушка-концентратор. Общий вид.



Рис. 2

Ловушка-концентратор.
