ОРДЕНА ЛЕНИНА ГЛАВМОССТРОЙ
при МОСГОРИСПОЛКОМЕ
МОСОРГСТРОЙ

КАРТЫ ТРУДОВЫХ ПРОЦЕССОВ
НА УСТРОЙСТВО ПОЛОВ ИЗ МОЗАИЧНЫХ
ПАРКЕТНЫХ ДОСОК

ПОДГОТОВКА ОСНОВАНИЯ

КТ-19.0-9.1-79

УКЛАДКА ПАРКЕТНЫХ МОЗАИЧНЫХ ДОСОК

КТ-19.0-9.2-79

МОСКВА - 1980

Карты трудовых процессов разработаны отделом проектирования технологии отделочных работ треста Мосоргстрой (М.С. Стесин, Т.И. Певзнер) совместно с ЦНИБ-Мосстрой (Л.Ф. Троицкая), согласованы с Управлением отделочных работ Главмосстроя (В.И. Малиным) и одобрены ВНИПИ труда в строительстве при Госстрое СССР.

Карты трудовых процессов разработаны на основе изучения и обобщения передового опыта работы бригад Домостроительного комбината № 3. Они рекомендованы к применению в строительное производство при устройстве полов из мозаичных паркетных досок.

Отзывы и замечания по картам трудовых процессов направлять по адресу: 113095, Москва, Б. Полянка, 51а, трест Мосоргстрой.

ВВОДНАЯ ЧАСТЬ
к комплекту карт трудовых процессов строительного производства на устройство полов из мозаичных паркетных досок

1. В настоящий комплект (ККТ-19.0-79) входят следующие карты трудовых процессов:

подготовка основания;

укладка паркетных мозаичных досок.

2. Карты разработаны на основе изучения и обобщения передового опыта паркетчиков Домостроительного комбината № 3.

3. Нормативные данные получены на основе наблюдения и отбора наиболее рациональных приемов с применением совершенных инструментов и приспособлений.

4. Режим труда и отдыха принят из условия оптимального темпа выполнения трудовых процессов в соответствии с «Основами методики технического нормирования труда в строительстве».

5. Индустриальный метод отделки помещений - устройство полов из уширенных мозаичных паркетных досок вместо применяемого сейчас метода укладки паркетной доски по лагам - позволяет сократить трудозатраты (Д) по сравнению с ЕНиР (§ 19-9Б):

6. До начала работ по картам трудовых процессов прорабу или мастеру необходимо провести с рабочими инструктаж о правилах производства работ и технике безопасности.



I. ОБЛАСТЬ И ЭФФЕКТИВНОСТЬ ПРИМЕНЕНИЯ КАРТЫ

1.1. Карта предназначена для организации труда рабочих при укладке паркетных мозаичных досок.

1.2. Показатели производительности труда

выработка на 1 чел.-дн., м²                         - 40,2

затраты труда на 10 м², чел.-час.               - 1,989

ПРИМЕЧАНИЕ. В затраты труда входит на подготовительно-заключительные работы (4 %) и отдых (10 %).

II. УСЛОВИЯ И ПОДГОТОВКА ВЫПОЛНЕНИЯ ПРОЦЕССА

2.1. До начала работ необходимо:

- провести инструктаж с рабочими о правилах производства работ при укладке паркетных мозаичных досок;

- подготовить основание, согласно карте КТ-19.0-9.1-79.

2.2. Влажность паркетных досок при укладке не должна превышать 10 %.

2.3. Ровность поверхности настланного пола проверяется во всех направлениях 2-х метровой рейкой. Просветы между основанием и рейкой не должны превышать 2 мм.

2.4. Покрытие пола не должно быть зыбким. Просадка покрытий под сосредоточенной нагрузкой 200 кг не должна превышать 1,5 мм.

2.5. Уступы между кромками смежных элементов покрытий не допускаются.

2.6. При производстве работ должны выполняться правила техники безопасности и охраны труда рабочих, согласно СНиП III-А.11-70 «Техника безопасности в строительстве».

III. ИСПОЛНИТЕЛИ, ПРЕДМЕТЫ И ОРУДИЯ ТРУДА

3.1. Исполнители:

паркетчик IV разряда (П₁) - 1

паркетчик III разряда (П₂) - 1

3.2. Инструменты, приспособления и инвентарь

^* г. Химки, Московская обл.; Ленинградское ш., д. 1

^** Москва, Б. Полянка, д. 51а

3.3. Расход материалов на 10 м² пола

IV. ТЕХНОЛОГИЯ ПРОЦЕССА И ОРГАНИЗАЦИЯ ТРУДА

4.1. Работы по укладке паркетных мозаичных досок выполняют в следующем порядке: первую доску укладывают по шнуру на расстоянии 10 - 15 мм от стены, в торец к первой доске укладывают вторую доску, предварительно промазав торец дисперсией ПВА и т.д. вдоль всей стены; в зазор между досками и стенами устанавливают деревянные клинья на расстоянии 50 - 60 см друг от друга. Укладка второго и следующих рядов производится с плотной подгонкой друг к другу, следя за тем, чтобы гребень последующей доски целиком зашел в паз предыдущей. На продольный гребень перед введением его в паз наносят точечно через 40 - 50 см дисперсию ПВА. Излишки дисперсии выступившей на лицевое покрытие должны быть немедленно удалены влажным тампоном. Стыковку торцов паркетных досок допускается производить только соединением «гребня в паз». Последний ряд досок должен быть подогнан по размерам и надежно поджат к предыдущему с использованием клиньев. Клинья располагают в той части доски, где лицевое покрытие расположено поперек длины доски. На каждую доску полной длины следует устанавливать не менее 4-х клиньев.

В том случае, если доска полной длины не проходит по размеру помещений, ее отрезают до необходимой длины и укладывают отрезанным торцом к стене, стыкуя с торцом предыдущей уложенной доски соединением «гребень в паз». С остатка обрезанной доски начинают укладывать следующий ряд досок, также уложив ее отрезанным торцом к стене.

В дверных проемах паркетная доска должна стыковаться в двух смежных помещениях торцом (из одного помещения) с продольной стороной доски (из другого помещения).

4.2. Схема организации рабочего места.

4.3. График трудового процесса.

4.4. Описание операций

^* На 10 м² поверхности пола

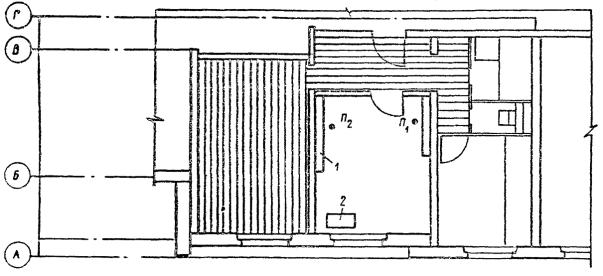

4.2. Схема организации рабочего места

П₁ - паркетчик IV разряда

П₂ - паркетчик III разряда

1 - место складирования паркетной доски

2 - распиловочная машина

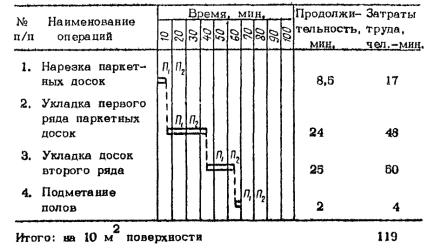

4.3. График трудового процесса

Рис. 1

Рис. 2

Рис. 3

Рис. 4
