ТЕХНОЛОГИЧЕСКИЕ СХЕМЫ ВОЗВЕДЕНИЯ
ОДНОЭТАЖНЫХ ПРОМЫШЛЕННЫХ ЗДАНИЙ

ВЫПУСК I

УСТРОЙСТВО ПОДЗЕМНОЙ ЧАСТИ

Под общей редакцией к.т.н. Гребенника Р.А. и к.т.н. Мачабели Ш.Л.

Рекомендовано к изданию решением секции технологии, механизации, качества и техники безопасности строительно-монтажных работ Научно-технического совета ЦНИИОМТП Госстроя СССР.

Технологические схемы возведения одноэтажных промышленных зданий. Выпуск I. Устройство подземной части. М., 1984, 96 с. (Госстрой СССР. Центр. научно-исслед. и проектно-эксперим. ин-т организации, механизации и техн. помощи стр-ву. ЦНИИОМТП).

Даны описания и схемы устройства: котлованов и траншей под фундаменты; монолитных и свайных фундаментов; подпольных каналов; сборных железобетонных конструкций подвала. Включены также схемы производства работ по обратной засыпке, разравниванию и уплотнению грунтов и устройству бетонной подготовки под полы. Приведены затраты труда рабочих, затраты машинного времени, другие технико-экономические показатели.

Работа предназначена для научно-исследовательских институтов, учебных и строительных организаций.

ВВЕДЕНИЕ

В первый выпуск включены технологические схемы устройства подземной части одноэтажных промышленных зданий унифицированных габаритных схем со сборными железобетонными каркасами из типовых строительных конструкций.

Приведены прогрессивная технология земляных работ и работ по устройству основных конструктивных частей подземной части здания. Даны комплекты прогрессивных механизмов, транспортных средств и вспомогательных устройств, применяемых при выполнении этих работ. Перечислены показатели затрат труда рабочих и времени работы механизмов.

В схемах настоящего выпуска предусмотрена прогрессивная технология производства работ по возведению подземной части при строительстве в основном одноэтажных промышленных зданий пролетами 18 и 24 м с шагом колонн 6 и 12 м.

Рекомендованы машины и оборудование, в наибольшей степени обеспечивающие механизацию технологического процесса, высокую производительность и хорошее качество работ. При отсутствии таких машин строительная организация может использовать аналогичные.

Приведенные схемы могут применяться при выполнении работ по подземной части зданий с другой сеткой колонн и при любых габаритных размерах в плане. Количество и состав комплексов машин и оборудования в этом случае должны быть скорректированы.

Затраты труда и рабочего времени машин на соответствующие виды работ, как правило, взяты из ЕНиРов. Для прогрессивного оборудования, не отраженного в ЕНиРах, применялись расчетные показатели, полученные по хронометражным данным при испытании опытных образцов машин и оборудования, и расчетные калькуляции.

Группа грунта в схемах производства земляных работ принята по трудности разработки для ведущих машин комплексов (экскаваторов).

Разработанные технологические схемы характеризуются своей новизной, так как в них применены наиболее эффективные способы производства работ с помощью новых средств механизации. В схемах представлены варианты комплексов используемых машин и навесного оборудования из числа имеющихся в парке строительной организации.

По каждому из вариантов механизации приведены сравнительные удельные показатели технико-экономической эффективности на единицу объема готового земляного сооружения. Значения удельных показателей используются при привязке технологических схем к конкретным объемам для подсчета эффективности вариантов комплексно-механизированных процессов возведения земляных сооружений.

Комплексное внедрение прогрессивных организационно-технологических решений, рекомендуемых в настоящей работе, позволит по расчетам сокращать на 5 - 10 % сроки строительства, уменьшать на 10 - 15 % затраты труда (по рассматриваемым конструктивным частям) и снижать на 2 - 3 руб. стоимость строительно-монтажных работ в расчете на 1 м² производственной площади.

Схемы разработаны сотрудниками ЦНИИОМТП Е.Д. Баландинским, О.В. Барановым, В.С. Барановой, В.А. Васильевым, Л.В. Гриншпуном, А.В. Карповым, А.С. Полежаевым, Ю.А. Ярымовым, а также сотрудниками ВНИПИстромсырья В.Н. Буманом и Г.Г. Гоневым (устройство котлованов и траншей); сотрудниками ЦНИИОМТП И.П. Балбачан, К.В. Горловым (щелевзрывная технология устройства траншей); В.В. Акимовым, К.И. Башлаем, Г.А. Величенковой, Н.И. Евдокимовым, Б.В. Жадановским, Л.А. Зуевой, Е.Д. Козловым, В.П. Колодием, М.М. Поляковой, И.А. Режко, А.Г. Фуниковым (монолитные фундаменты и бетонная подготовка); В.З. Заикиной, И.Е. Калининой, Н.Н. Куртенок, Н.К. Миропольской, А.В. Сурововым (свайные фундаменты, подпольные каналы, устройство подвала); Н.В. Бариновым, Л.М. Бобылевым, Т.Е. Власовой, Н.П. Герасименко, а также сотрудником Донецкого ПромстройНИИпроекта - А.В. Манжелей (обратная засыпка грунта).

ТЕХНОЛОГИЧЕСКИЕ СХЕМЫ УСТРОЙСТВА КОТЛОВАНА ПОД ФУНДАМЕНТЫ ЗДАНИЯ

Технологические системы составлены на разработку котлована с местными выемками (водосборные канавы, колодец) в грунте I группы с погрузкой грунта в автомобили-самосвалы.

Данные схемы могут быть использованы в грунтах III группы.

Характеристика объекта-представителя

Размеры котлована, м

глубина 11,2

размер по дну 84´37,6

размер по верху 93´46,6

Размеры колодца, м

глубина 1,5

диаметр по дну 2,1

то же, по верху 2,8

Общий объем земляных работ, м³ 25775

При привязке технологической схемы к конкретному объекту и условиям строительства уточняются объем работ и калькуляция затрат труда.

ОРГАНИЗАЦИЯ И ТЕХНОЛОГИЯ СТРОИТЕЛЬНОГО ПРОИЗВОДСТВА

До начала производства работ должны быть выполнены подготовительные работы: удалено мелколесье, пни, крупные камни, произведена разбивка осей котлована.

Схема предусматривает выполнение следующих операций: планировку поверхности; разработку котлована, водосборных канав и колодца; зачистку дна котлована; транспортирование грунта; разравнивание грунта в отвале бульдозером и содержание дорог.

Рациональные комплексы машин для выполнения технологического процесса выбраны по минимуму приведенных затрат из рассматриваемых четырех вариантов комплексов машин.

Состав возможных вариантов комплексов машин

Технологические операции	Варианты комплексов машин
Технологические операции	№ 1 (основной)	№ 2	№ 3	№ 4
Планировка поверхности	Бульдозер ДЗ-35С	Бульдозер ДЗ-27	-	Бульдозер Д-271
Разработка 1-го и 2-го ярусов котлована	Экскаватор ЭО-4121А, оборудованный прямой и обратной лопатой с ковшом емкостью 1 м³	Экскаватор ЭО-4121А, оборудованный обратной лопатой с ковшом емкостью 1 м³	Скрепер Д-357П с толкачом ДЗ-35С	Экскаватор Э-10011Д, оборудованный драглайном
Разработка 3-го яруса котлована и водосборных канав	Экскаватор ЭО-3322В с ковшом емкостью 0,2 м³	То же, с ковшом емкостью 0,3 м³	Экскаватор ЭО-3322Б с ковшом емкостью 0,2 м³	Экскаватор ЭО-2621А с ковшом емкостью 0,25 м³
Рытье грунта в колодце	То же, с грейфером	Экскаватор ЭО-3322В, с грейфером	То же, с грейфером	То же
Зачистка дна котлована	Экскаватор ЭО-3322В с ковшом емкостью 0,5 м³	Экскаватор ЭО-4121А с ковшом емкостью 1 м³ и с зачистным оборудованием	Бульдозер ДЗ-27С	Вручную
Транспортировка грунта	Самосвалы КрАЗ-256Б - 6 шт.	Самосвалы МАЗ-503А - 5 шт.	Самосвалы МАЗ-503А - 2 шт.	Самосвалы МАЗ-503А - 8 шт.

Ведущими машинами в комплексе являются:

для варианта № 1 - экскаватор ЭО-4121А;

для варианта № 2 - экскаватор ЭО-4121А с зачистным оборудованием;

для варианта № 3 - скрепер Д-357П;

для варианта № 4 - экскаватор Э-10011Д.

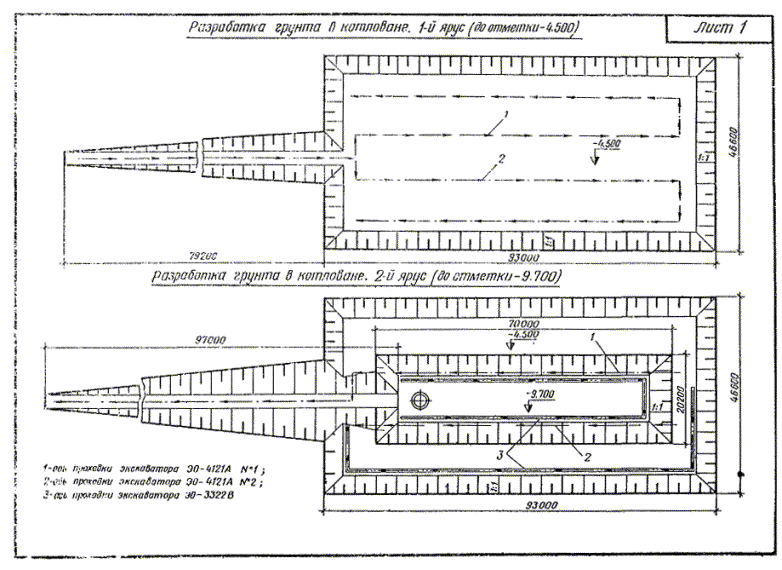

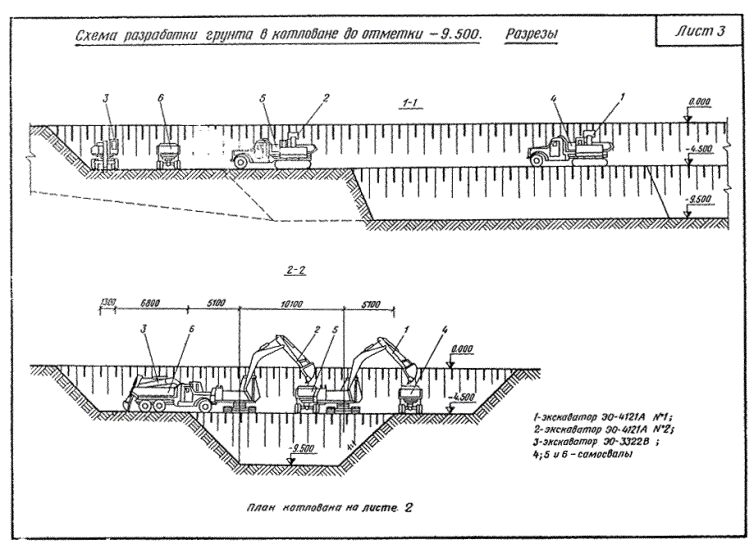

Разработка котлована осуществляется в три яруса:

первый прус от отметки 0,000 до отметки -4,500;

второй ярус от отметки -4,500 до отметки -9,700;

третий ярус от отметки -9,700 до отметки -11,200.

ПРОИЗВОДСТВО РАБОТ ПО ВАРИАНТУ № 1

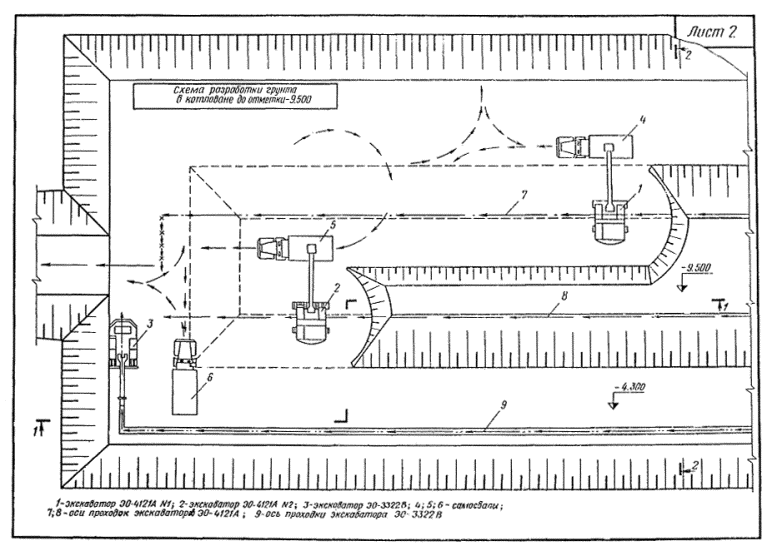

Разработка первого яруса котлована производится за четыре проходки двумя экскаваторами ЭО-4121А, оборудованными прямой лопатой (емкость ковшей 1 м³),с погрузкой грунта в самосвалы КрАЗ-256Б и вывозом его в отвал (лист 1).

Разработка второго яруса производится за две проходки теми же двумя экскаваторами ЭО-4121А, оборудованными обратной лопатой (емкость ковшей 1 м³), с погрузкой грунта в самосвалы (листы 1, 2 и 3).

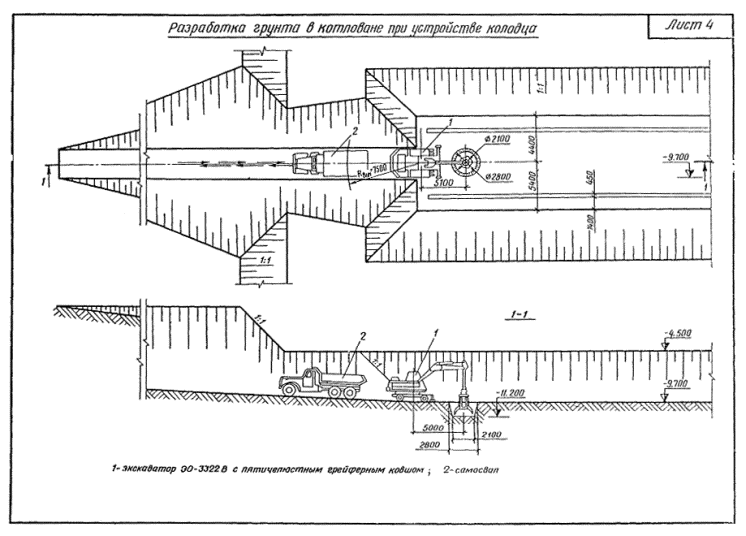

Разработка третьего яруса (водосборная канава и колодец) производится экскаватором ЭО-3322В, оборудованным обратной лопатой с ковшом емкостью 0,2 м³ или пятичелюстным грейферным ковшом для рытья колодца, с погрузкой грунта в самосвалы (лист 4).

Зачистка дна котлована ведется тем же экскаватором ЭО-3322В, оборудованным обратной лопатой с ковшом емкостью 0,5 м³.

Автомобили-самосвалы под погрузку грунта устанавливают на уровне стоянок экскаваторов, параллельно продольной оси котлована, по заранее расставленным вешкам с таким расчетом, чтобы средний угол поворота стрел экскаваторов не превышал 90°.

Разработка и зачистка дна котлована выполняется в следующем порядке:

установив экскаватор 30-4121А № 1, производят разработку первого яруса котлована в две проходки;

через 4 часа после начала работы экскаватора ЭО-4121А № 1 устанавливают экскаватор ЭО-4121А № 2 и разрабатывают оставшийся участок первого яруса котлована в две проходки;

по окончании разработки первого яруса котлована экскаваторы ЭО-4121А № 1 и № 2 переоборудуют на обратные лопаты и производят разработку второго яруса в две проходки в такой же технологической последовательности;

на 7-й день после начала земляных работ производится зачистка дна котлована и разработка водосборных канав экскаватором ЭО-3322В на отметках -4,500 и -9,700 и колодца на отметке -9,700.

В технологическом процессе участвуют: машинист бульдозера ДЗ-35С 6 разряда, два машиниста экскаваторов 30-4121А 6 разряда, машинист экскаватора ЭО-3322В 6 разряда, шесть шоферов самосвалов КрАЗ-256Б 3 класса.

ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ

В соответствии с принятыми вариантами комплексов машин приведены сравнительные технико-экономические показатели эффективности вариантов технологического процесса.

Наименование	Варианты комплексов машин
Наименование	1 (основной)	2	3	4 (аналог)
Объем работ, м³ грунта	25755	25755	25755	25755
Общие затраты труда, чел.-дн.	165,73	258,60	260,70	172,52
То же, на 1000 м³ грунта, чел.-ч	52,72	82,77	70,00	54,86
Затраты машинного времени на весь объем работ, маш.-смен	188,98	285,02	288,53	214,83
Продолжительность процесса (при двухсменной работе), дн.	12,00	18,75	26,30	19,30
Выработка за 1 маш.-ч, м³ грунта	16,63	11,03	12,91	14,56
Стоимость затрат труда на весь объем работ, руб.	1434,00	1899,00	1859,00	1602,00
То же, на 1000 м³ грунта, руб.	55,72	73,73	72,20	62,21
Приведенные затраты на весь объем , руб.	9122,35	11749,3	20661,37	9275,61
То же, на 1000 м³ руб.	294	459	677	360
Эффективность на 1000 м³ грунта (в сравнении с аналогом), руб.	+66	-99	-317

МАТЕРИАЛЬНО-ТЕХНИЧЕСКИЕ РЕСУРСЫ ДЛЯ ПЕРВОГО ВАРИАНТА

Потребность в машинах, оборудовании, инструменте и инвентаре

Наименование	Тип	Марка	Кол-во	Техническая характеристика
Бульдозер	Гидравлический	ДЗ-35С	1	-
Экскаватор	То же	ЭО-4121А	2	Сменное рабочее оборудование - обратная и прямая лопаты, емкость ковшей 1 м³
То же	»	ЭО-3322В	1	Сменное рабочее оборудование - обратная лопата, емкость ковшей 0,5 и 0,2 м³; пятичелюстной грейфер
Автомобиль-самосвал	»	КрАЗ-256Б	6	Грузоподъемность 12 т
Нивелир	-	НА-1	1	-
Теодолит	-	ТТ-4	1	-
Рулетка стальная	Стандартный	РС-20	1	Длина 20 м
Лента мерная	То же	-	1	-

ТЕХНОЛОГИЧЕСКИЕ СХЕМЫ УСТРОЙСТВА ТРАНШЕИ ПОД КОММУНИКАЦИОННЫЙ ТОННЕЛЬ

Комплексно-механизированный процесс устройства траншеи под коммуникационный тоннель разработан для грунтов I - III групп.

Технологические схемы на производство земляных работ при прокладке тоннеля применимы при строительстве новых объектов и реконструкции существующих.

Объектом-представителем является промышленный корпус, к которому подходит коммуникационный тоннель.

Характеристика объекта-представителя

Размеры, м

глубина....................................................................... 9,9

ширина (по дну)........................................................ 13,3

длина (по дну)........................................................... 515,5

Группа грунта................................................................. I

Объем земляных работ, м³............................................ 106320

Строительство ведется в среднем климатическом поясе, в летнее время в две смены. Срок выполнения работ для основного варианта - 32 рабочих дня.

В процессе привязки технологической схемы к конкретному объекту и условиям строительства необходимо уточнить места расположения съездов, объемы работ и график их производства, калькуляции затрат труда, перечень средств механизации с учетом наличного парка землеройных механизмов.

ОРГАНИЗАЦИЯ И ТЕХНОЛОГИЯ СТРОИТЕЛЬНОГО ПРОЦЕССА

Настоящий комплексно-механизированный технологический процесс состоит из подготовительных и основных операций.

К подготовительным относятся: устройство временной автомобильной дороги для транспортировки грунта; устройство освещения мест разработки и складирования грунта; геодезическая разбивка осей и контуров траншеи.

К основным операциям относятся: разработка грунта в траншее; зачистка грунта недобора; уплотнение дна траншеи.

Состав комплексов машин, применяемых при выполнении технологического процесса, приведен ниже.

Вариант № 1 (основной):

Экскаватор ЭО-5122, оборудованный унифицированной обратной лопатой с ковшом емкостью 1,6 м³;

Экскаватор ЭО-4111Б, оборудованный драглайном с трамбующей плитой массой 5 т;

Бульдозер ДЗ-110А;

Автогрейдер ДЗ-31-1;

Автомобили-самосвалы КрАЗ-256Б.

Вариант № 2:

Экскаватор ЭО-4121А, оборудованный обратной лопатой с ковшом емкостью 1 м³;

Экскаватор ЭО-4111Б, оборудованный драглайном с трамбующей плитой массой 5 т;

Бульдозер ДЗ-110А;

Автогрейдер ДЗ-31-1;

Автомобили-самосвалы КамАЗ-5511.

Вариант № 3:

Экскаватор Э-10011Е оборудованный обратной лопатой с ковшом емкостью 1 м³;

Экскаватор ЭО-4111Б, оборудованный драглайном с трамбующей плитой массой 5 т;

Бульдозер ДЗ-54;

Автогрейдер ДЗ-31-1;

Автомобили-самосвалы КамАЗ-5511.

ТЕХНОЛОГИЯ ПРОИЗВОДСТВА РАБОТ ПРИ ИСПОЛЬЗОВАНИИ КОМПЛЕКСА МАШИН ВАРИАНТА № 1

Разработку грунта в траншее под коммуникационный тоннель производят экскаватором ЭО-5122, оборудованным унифицированной обратной лопатой с ковшом емкостью 1,6 м³. Разработка грунта ведется ниже уровня стоянки экскаватора продольной проходкой с поворотом платформы экскаватора не более, чем на 60°. От оси проходки экскаватора до верхней бровки откоса должно быть не менее 3,5 м. Грунт грузят в автомобили-самосвалы КрАЗ-256Б и вывозят в отвал. Автомобили-самосвалы, подаваемые под погрузку грунта, устанавливают по заранее поставленным вешкам таким образом, чтобы средний угол поворота платформы экскаватора не превышал 90°. Очередной автомобиль-самосвал должен подъезжать к месту погрузки не позднее окончания загрузки предыдущего. Для равномерного распределения грунта в кузове самосвала ковш экскаватора должен находиться над центром кузова.

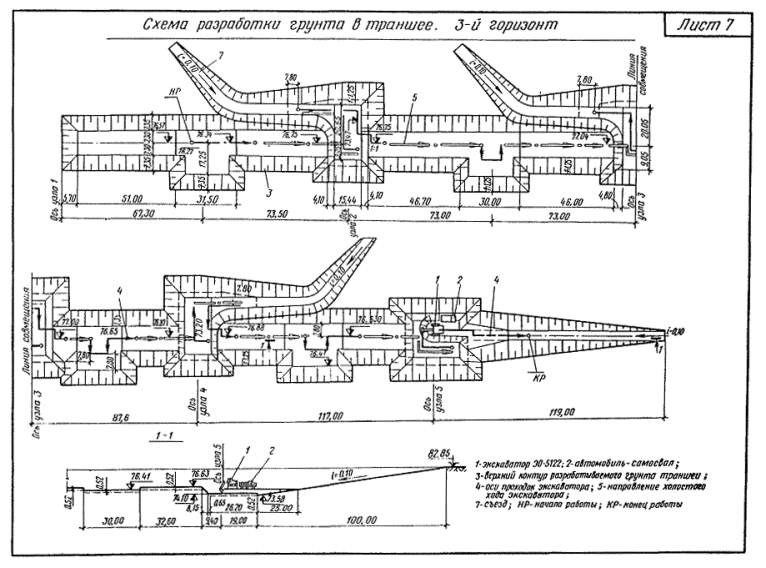

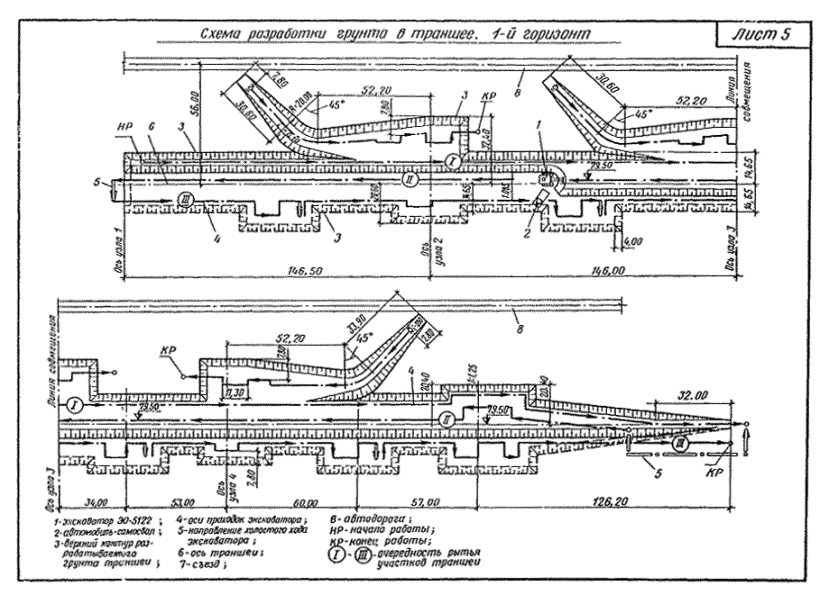

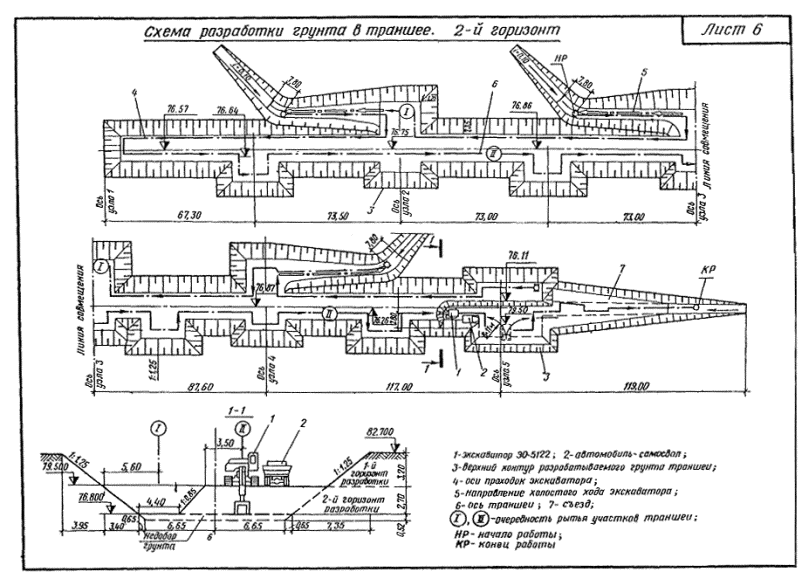

Разработка грунта экскаватором в траншее производится по трем горизонтам.

Очередность проходки и направление работы экскаватора приведены на листах 5 - 7.

Временные автомобильные дороги, по которым транспортируют грунт, следует поддерживать в исправном состоянии, используя для этой цели автогрейдер ДЗ-31-1.

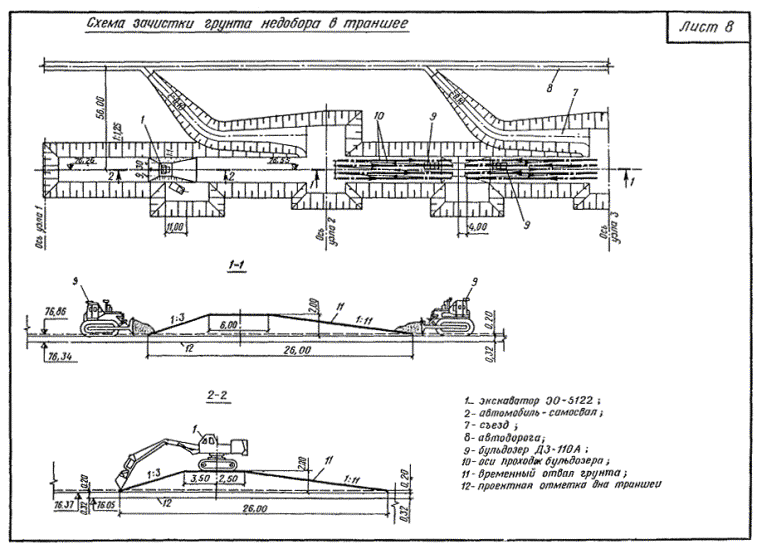

Разработка грунта экскаватором ведется с недобором по дну равным 0,52 м. Грунт недобора на глубину 0,2 м срезают бульдозером ДЗ-110А с перемещением во временные отвалы, из которых грунт экскаватором ЭО-5122 грузят в автомобили-самосвалы КрАЗ-256Б и вывозят в отвал (см. лист 8).

Дальнейшее понижение отметок дна траншеи до проектных (на 0,32 м) производят трамбующей плитой массой 5 т, подвешенной к стреле экскаватора 30-4111Б, оборудованного драглайном (см. лист 9).

По окончании отрывки траншеи и срезки недобора по дну проверяется влажность грунта и при недостаточной ее величине основание увлажняют до получения оптимальной влажности (18 %).

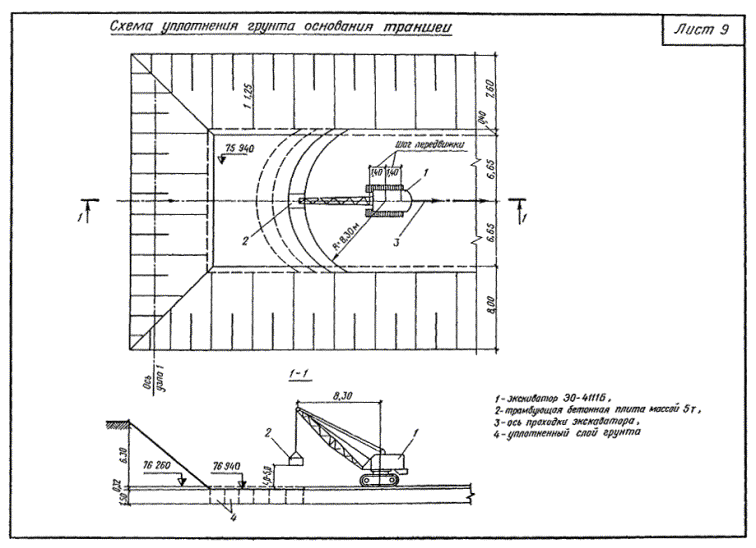

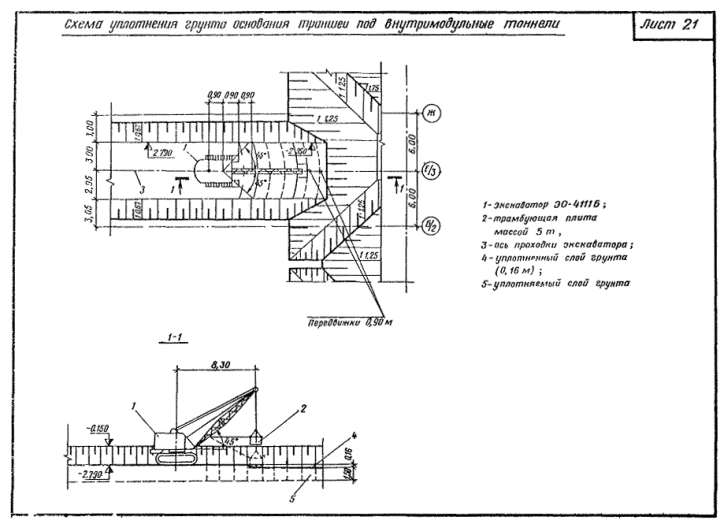

Уплотнение грунта производится последовательно, отдельными полосами, на участках, расположенных в радиусе действия стрелы экскаватора; высота подъема плиты составляет 4 - 5 м. След от каждой ранее уплотненной полосы должен перекрываться на 0,1 - 0,15 м.

Необходимое число ударов по одному следу принимается от 6 до 8 с уточнением опытным путем. Грунт в основании должен быть уплотнен на глубину 1,5 м до получения объемной массы скелета грунта 1,65 т/м³. При этом объемная масса скелета грунта на верхней границе уплотнения должна быть не менее 1,8 т/м³, а на нижней границе - 1,6 т/м³.

При разработке грунта по варианту № 1 (ведущая машина экскаватор ЭО-5122) каждую смену работают:

машинисты экскаваторов 6 разряда - 2;

помощники машинистов 5 разряда - 2;

машинисты бульдозеров 6 разряда - 2;

машинист автогрейдера 6 разряда - 1;

шоферы автомобилей-самосвалов 3 класса - 10.

ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ

Наименование	Варианты комплексов механизации работ
Наименование	1	2	3 (аналог)
Объем работ, м³	106320	106320	106320
Общие затраты труда, чел.-дн.	933	1148	1306
То же, на 1000 м³ грунта, чел.-ч	71,9	88,5	100,7
Затраты машинного времени на весь объем работ, маш.-смен	817	948	1090
Продолжительность процесса (при двухсменной работе), календарных дней	32	37,5	40
Выработка за 1 маш.-ч, м³ грунта	15,9	13,7	11,9
Стоимость затрат труда на весь объем работ, руб.	5687	6849	7020
То же, на 1000 м³ грунта, руб.	53,5	64,4	66
Приведенные затраты на весь объем работ, руб.	52494	56322	60369
То же, на 1000 м³, руб.	493,7	529,7	567,8
Эффективность (в сравнении с аналогом), руб. на 1000 м³ грунта	+74,1	+38,1	-

МАТЕРИАЛЬНО-ТЕХНИЧЕСКИЕ РЕСУРСЫ

Потребность в машинах, оборудовании, инструментах, инвентаре, приспособлениях

Наименование	Тип	Марка	Количество машин для вариантов комплексов механизации
Наименование	Тип	Марка	1	2	3 (аналог)
Экскаватор, оборудованный обратной лопатой	Гидравлический	ЭО-5122	2	-	-
То же	То же	ЭО-4121А	-	3	-
То же	Механический	Э-10011Е	-	-	3
Экскаватор, оборудованный драглайном с трамбующей плитой массой 5 т	Механический	ЭО-4111Б	1	1	1
Бульдозер с неповоротным отвалом	Гидравлический	ДЗ-110А	2	2	-
То же	То же	ДЗ-54	-	-	2
Автогрейдер тяжелого типа	-	ДЗ-31-1	1	1	1
Автомобиль-самосвал	-	КрАЗ-256Б	10	-	-
То же	-	КамАЗ-5511	-	9	9
Нивелир	Н-10	ГОСТ 10528-76	1	1	1
Теодолит	Т-15	ГОСТ 10529-70	1	1	1
Рулетка стальная	РС-20	-	1	1	1
Рейка с уровнем длиной 3 м	-	-	1	1	1

КАЛЬКУЛЯЦИЯ ЗАТРАТ ТРУДА ПРИ РЫТЬЕ ТРАНШЕЙ ПОД КОММУНИКАЦИОННЫЙ ТОННЕЛЬ

ВАРИАНТ КОМПЛЕКСА МАШИН № 1

Обоснование	Наименование работ	Единица измерения	Объем работ	Норма времени на единицу измерения, чел.-ч (маш.-ч)	Затраты труда на весь объем работ, чел.-дн. (маш.-смен)	Состав бригады, работающей в 2 смены	Рекомендуемые машины и оборудование
Расчетные данные ЦНИИОМТП	Разработка грунта 1 группы экскаватором, оборудованным обратной лопатой, с погрузкой грунта в автомобили-самосвалы	100 м³	1063,2	1,80 (0,90)	232 (116)	Машинисты 6 разр. - 2. Пом. машинистов 5 разр. - 2	Экскаваторы ЭО-5122 с ковшом емкостью 1,6 м³ - 2
ЕНиР на перевозку грузов автомобилями, 1974 г., § 2, 14	Перевозка грунта автомобилями-самосвалами на расстояние 2 км	100 т	1701,1	2,78 (2,78)	577 (577)	Шоферы 3 кл. - 20	Автомобили-самосвалы КрАЗ-256Б - 10
ЕНиР 1980 г., § 2-1-15, т. 2, № 12б, № 12д	Разработка грунта II группы бульдозером с перемещением на расстояние 30 м (зачистка дна траншеи)	100 м³	27,0	1,21 (1,21)	4 (4)	Машинисты 6 разр. - 2	Бульдозер ДЗ-110А - 1
Расчетные данные ЦНИИОМТП	Уплотнение грунта трамбующей плитой, подвешенной на стреле экскаватора, при 6 - 8 ударах по одному следу	100 м²	113,5	0,30 (0,30)	4 (4)	Машинисты 6 разр. - 2	Экскаватор ЭО-4111Б - 1. Бетонная плита массой 5 т - 1
ЕНиР 1980 г.. § 2-1-15, т. 2, № 12б	Разработка грунта II группы бульдозером с перемещением на 10 м (работа на отвале)	100 м³	1063,2	0,45 (0,45)	58 (58)	Машинисты 6 разр. - 2	Бульдозер ДВ-110А - 1
ЕНиР, 1980 г., § 2-1-30а	Ремонт и содержание дорог 1 кл. автогрейдером при перевозке грунта на расстояние 2 км	1000 м²	849,3	0,56 (0,56)	58 (58)	Машинисты 6 разр. - 2	Автогрейдер ДЗ-31-1 - 1
	Итого				933 (817)

КАЛЬКУЛЯЦИЯ ЗАТРАТ ТРУДА ПРИ РЫТЬЕ ТРАНШЕИ ПОД КОММУНИКАЦИОННЫЙ ТОННЕЛЬ

ВАРИАНТ КОМПЛЕКСА МАШИН № 2

Обоснование	Наименование работ	Единица измерения	Объем работ	Норма времени на единицу измерения, чел.-ч (маш.-ч)	Затраты труда на весь объем работ, чел.-дн. (маш.-смен)	Состав бригады, работающей в 2 смены	Рекомендуемые машины и оборудование
Расчетные данные ЦНИИОМТП	Разработка грунта I группы экскаватором, оборудованным обратной лопатой, с погрузкой грунта в автомобили-самосвалы	100 м³	1063,2	3,10 (1,55)	400 (200)	Машинисты 6 разр. - 6. Пом. машинистов 5 разр. - 6	Экскаваторы ЭО-4121А с ковшом емкостью 1,0 м³ - 3
ЕНиР на перевозку грузов автомобилями, 1974 г. § 2, 14	Перевозка грунта автомобилями-самосвалами на расстояние 2 км	100 т	1701,1	293 (2,93)	608 (608)	Шоферы 3 кл. - 18	Автомобили-самосвалы КамАЗ-5511 - 9 шт.
ЕНиР 1980 г., § 2-1-15, т. 2, № 12б, № 12д	Разработка грунта II группы бульдозером с перемещением на расстояние 30 м (зачистка дна траншеи)	100 м³	27,0	1,21 (1,21)	4 (4)	Машинисты 6 разр. - 2	Бульдозеры ДЗ-110А - 1
Расчетные данные ЦНИИОМПТ	Уплотнение грунта трамбующей плитой, подвешенной на стреле экскаватора, при 6 - 8 ударах по одному следу	100 м²	113,5	0,30 (0,30)	4 (4)	Машинисты 6 разр. - 2	Экскаваторы ЭО-4111Б - 1. Бетонная плита массой 5 т - 1
ЕНиР 1980 г., § 2-1-15, т. 2, № 12б	Разработка грунта II группы бульдозером с перемещением на расстояние 10 м (работа на отвале)	100 м³	1063,2	0,45 (0,45)	58 (58)	Машинисты 6 разр. - 2	Бульдозер ДЗ-110А - 1
ЕНиР 1980 г., § 2-1-30а	Ремонт и содержание дорог 1 кл. автогрейдером при перевозке грунта на расстояние 2 км	1000 м²	981,1	0,56 (0,56)	66 (66)	Машинисты 6 разр. - 2	Автогрейдер ДЗ-31-1 - 1
	Итого				1140 (940)

КАЛЬКУЛЯЦИЯ ЗАТРАТ ТРУДА ПРИ РЫТЬЕ ТРАНШЕИ ПОД КОММУНИКАЦИОННЫЙ ТОННЕЛЬ

ВАРИАНТ КОМПЛЕКСА МАШИН № 3

Обоснование	Наименование работ	Единица измерения	Объем работ	Норма времени на единицу измерения, чел.-ч (маш.-ч)	Затраты труда на весь объем работ, чел.-дн. (маш.-смен)	Состав бригады, работающей в 2 смены	Рекомендуемые машины и оборудование
Расчетные данные ЦНИИОМТП	Разработка грунта I группы экскаватором, оборудованным обратной лопатой с погрузкой грунта в автомобили-самосвалы	100 м³	1063,2	3,32 (1,66)	432 (216)	Машинисты 6 разр. - 6. Пом. машинистов 5 разр. - 6	Экскаваторы Э-10011Е с ковшом емкостью 1,0 м³ - 3
ЕНиР на перевозку грузов автомобилями, 1974 г., § 2, 14	Перевозка грунта автомобилями-самосвалами на расстояние 2 км	100 т	1701,1	2,93 (2,93)	608 (608)	Шоферы 3 кл. - 18	Автомобили-самосвалы КамАЗ-5511 - 9
ЕНиР 1980 г., § 2-1-15, т. 2, № 12б, № 12д	Разработка грунта II группы бульдозером с перемещением на расстояние 30 м (зачистка дна траншеи)	100 м³	27,0	1,82 (1,82)	6 (6)	Машинисты 6 разр. - 2	Бульдозер ДЗ-54 - 1
Расчетные данные ЦНИИОМТП	Уплотнение грунта трамбующей плитой, подвешенной на стреле экскаватора, при 6 - 8 ударах по одному следу	100 м²	113,5	0,30 (0,30)	4 (4)	Машинисты 6 разр. -2	Экскаватор ЭО-4111Б - 1. Бетонная плита массой 5 т - 1
ЕНиР 1980 г., § 2-1-15, т. 2, № 12б	Разработка грунта II группы бульдозером с перемещением на расстояние 10 м (работа на отвале)	100 м³	1063,2	0,70 (0,70)	90 (90)	Машинисты 6 разр. - 4	Бульдозеры ДЗ-54 - 2
ЕНиР 1980 г., § 2-1-30а	Ремонт и содержание дорог 1 кл. автогрейдером при перевозке грунта на расстояние 2 км	1000 м²	527,1	0,56 (0,56)	72 (72)	Машинисты 6 разр. - 2	Авто грейдер ДЗ-31-1 - 1
	Итого				1212 (996)	Машинисты 6 разр. - 2	Авто грейдер ДЗ-31-1 - 1

ТЕХНОЛОГИЧЕСКИЕ СХЕМЫ УСТРОЙСТВА КОТЛОВАНОВ ПОД ФУНДАМЕНТЫ ПОДВАЛОВ И ТОННЕЛЕЙ ВНУТРИ ПРОМЫШЛЕННОГО ЗДАНИЯ

Комплексно-механизированный процесс устройства подвалов и тоннелей внутри промышленного корпуса разработан для грунтов I - III групп.

Технологическая схема применима при строительстве новых объектов и реконструкции существующих промышленных корпусов.

Объектом-представителем является ранее построенный промышленный корпус, внутри которого ведутся земляные работы по устройству двух подвалов с котлованами для насосных станций и семи коммуникационных тоннелей.

Характеристика объекта-представителя

Размеры подвала у оси 10, м

глубина...................................................................... 7,5

ширина (по дну)....................................................... 28,25

длина (по дну).......................................................... 220

Размеры подвала у оси 11, м

глубина...................................................................... 7,5

ширина (по дну)....................................................... 17,25

длина (по дну).......................................................... 216

Размеры тоннеля у оси 10, м:

глубина...................................................................... 2,8; 4,2

ширина (по дну)....................................................... 5,95; 6,4

длина (по дну).......................................................... 49,4; 57,75

Размеры внутримодульных тоннелей, м

глубина...................................................................... 6,35

ширина (по дну)....................................................... 7 - 10

длина (по дну).......................................................... 223

Группа грунта I

Общий объем земляных работ, м³............................... 140130

К устройству котлованов приступают после выполнения работ по бетонированию фундаментов корпуса здания.

Работы ведутся в среднем климатическом поясе в летнее время в две смены.

В процессе привязки технологической схемы к конкретным объекту и условиям строительства необходимо уточнить места расположения съездов, объемы и график производства работ, калькуляцию затрат труда, перечень средств механизации с учетом наличного парка землеройных машин.

ОРГАНИЗАЦИЯ И ТЕХНОЛОГИЯ СТРОИТЕЛЬНОГО ПРОЦЕССА

К основным операциям относятся: разработка грунта в котловане; зачистка грунта недобора; уплотнение дна котлована.

Состав комплексов машин, применяемых при выполнении технологического процесса, приведен ниже.

Вариант № 1:

Экскаватор ЭО-5122, оборудованный унифицированной обратной лопатой с ковшом емкостью 1,6 м³;

Экскаватор ЭС-2621А, оборудованный обратной лопатой с ковшом емкостью 0,25 м³;

Экскаватор ЭО-4111Б, оборудованный драглайном с трамбующей плитой массой 5 т;

Бульдозер ДЗ-110А;

Автогрейдер ДЗ-31-1;

Автомобили-самосвалы КрАЗ-256Б и ЗИЛ ММЗ-555.

Вариант № 2:

Экскаватор ЭО-4121А, оборудованный обратной лопатой с ковшом емкостью 1 м³;

Экскаватор ЭО-2621А, оборудованный обратной лопатой с ковшом емкостью 0,25 м³;

Экскаватор ЭО-4111Б, оборудованный драглайном с трамбующей плитой массой 5 т;

Бульдозер ДЗ-110А;

Автогрейдер ДЗ-31-1;

Автомобили-самосвалы КамАЗ-5511 и ЗИЛ ММЗ-555.

Вариант № 3:

Экскаватор Э-10011Е, оборудованный обратной лопатой с ковшом емкостью 1 м³;

Экскаватор ЭО-2621А, оборудованный обратной лопатой с ковшом емкостью 0,25 м³;

Экскаватор ЭО-4111Б, оборудованный драглайном с трамбующей плитой массой 5 т;

Бульдозер ДЗ-54;

Автогрейдер ДЗ-31-1;

Автомобили-самосвалы КамАЗ-5511 и ЗИЛ ММЗ-555.

Ведущими машинами комплексов являются:

для варианта № 1 - экскаватор ЭО-5122 с оборудованием - унифицированная обратная лопата с ковшом емкостью 1,6 м³;

для варианта № 2 - экскаватор - Э-4121А с оборудованием - обратная лопата и ковшом емкостью 1 м³;

для варианта № 3 - экскаватор Э-10011Е с оборудованием - обратная лопата и ковшом емкостью 1 м³.

ТЕХНОЛОГИЯ ПРОИЗВОДСТВА РАБОТ ПРИ ИСПОЛЬЗОВАНИИ КОМПЛЕКСА МАШИН ВАРИАНТА № 1

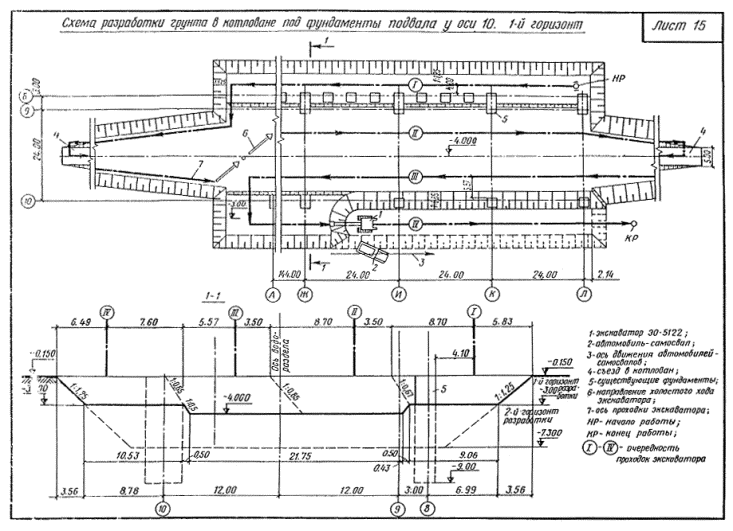

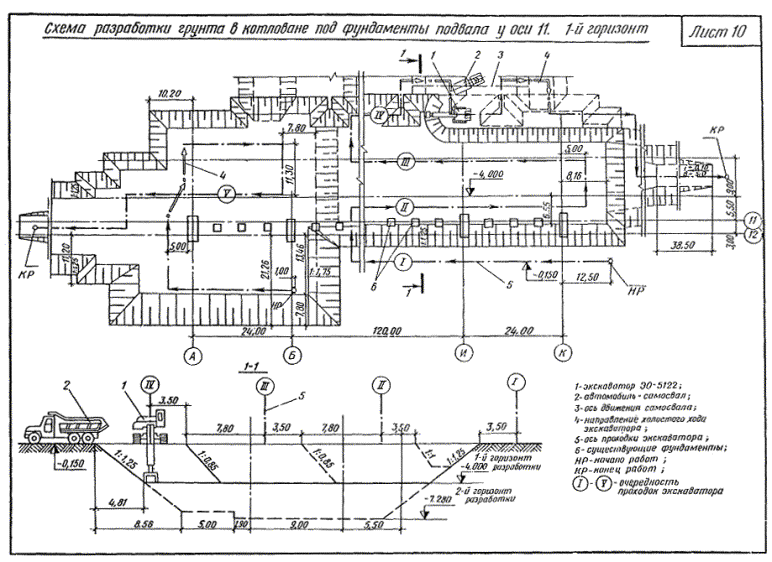

Разработка грунта в котлованах под фундаменты подвалов у осей 10 и 11, тоннеля у оси 10 и внутримодульных тоннелей производится экскаватором ЭО-5122 с оборудованием - унифицированная обратная лопата и ковшом емкостью 1,6 м³. Грунт грузят в автомобили-самосвалы КрАЗ-256Б и транспортируют в отвал.

Временные автомобильные дороги, по которым транспортируют грунт, следует постоянно поддерживать в исправном состоянии, используя для этой цели автогрейдер ДЗ-31-1.

Разработка грунта экскаватором ведется с недобором по дну равным 0,?? м. Грунт недобора на глубину 0,2 м срезают бульдозером, ДЗ-110А с перемещением во временные отвалы, из которых грунт экскаватором ЭО-5122 грузят в автомобили-самосвалы КрАЗ-256Б и вывозят в отвал (лист 12).

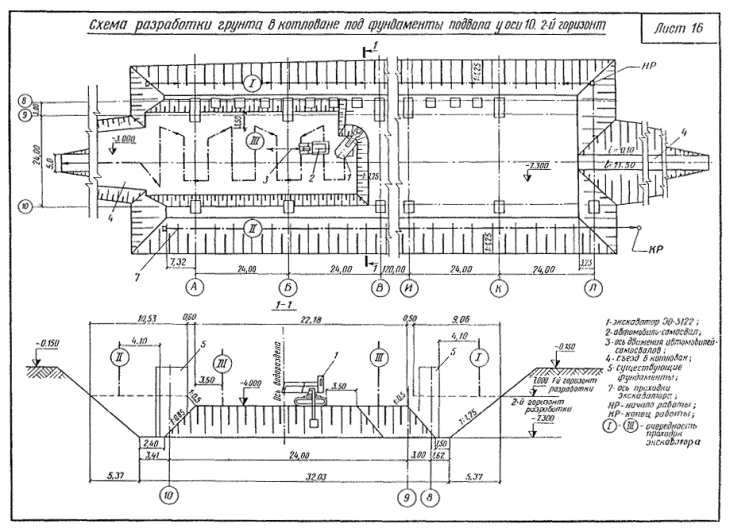

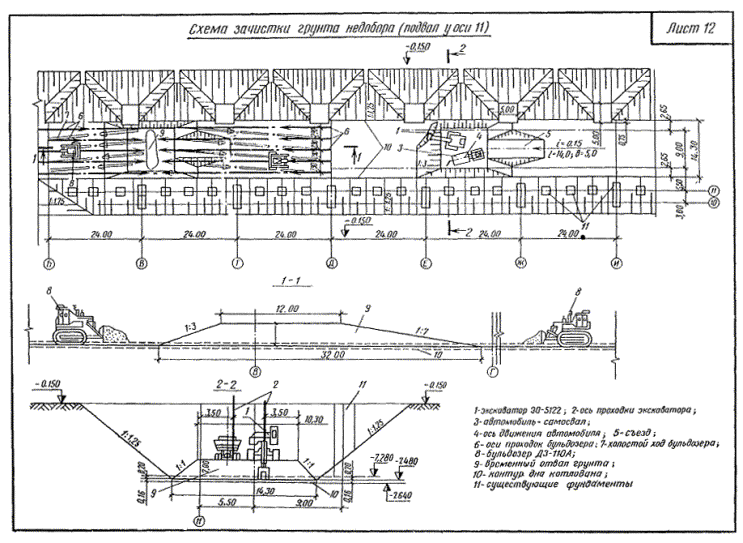

Дальнейшее понижение отметок дна котлована до проектных (на 0,16 м) выполняют при помощи трамбующей плиты массой 5 т, подвешенной к стреле экскаватора ЭО-4111Б, оборудованного драглайном.

Если по окончании отрывки котлована и срезки недобора грунта (0,2 м) влажность его окажется недостаточной, производят увлажнение до получения оптимальной влажности грунта (18 %).

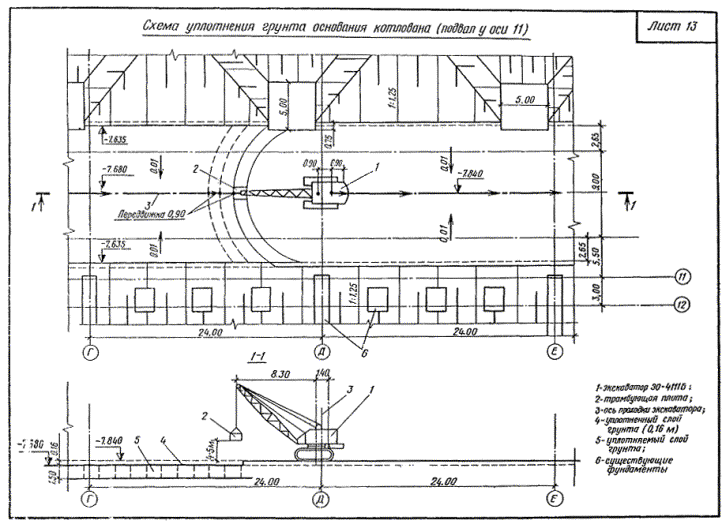

.Уплотнение грунта ведется последовательно на участках, расположенных в радиусе действия стрелы экскаватора, высота подъема плиты составляет 4 - 5 м. Необходимое число ударов по одному следу принимается от 6 до 8 с уточнением опытным путем. Грунт в основании должен быть уплотнен на глубину 1,5 м до получения объемной массы скелета грунта 1,65 т/м³. При этом объемная масса скелета грунта на верхней границе уплотнения должна быть не менее 1,8 т/м³, а на нижней границе - 1,6 т/м³ (лист 13).

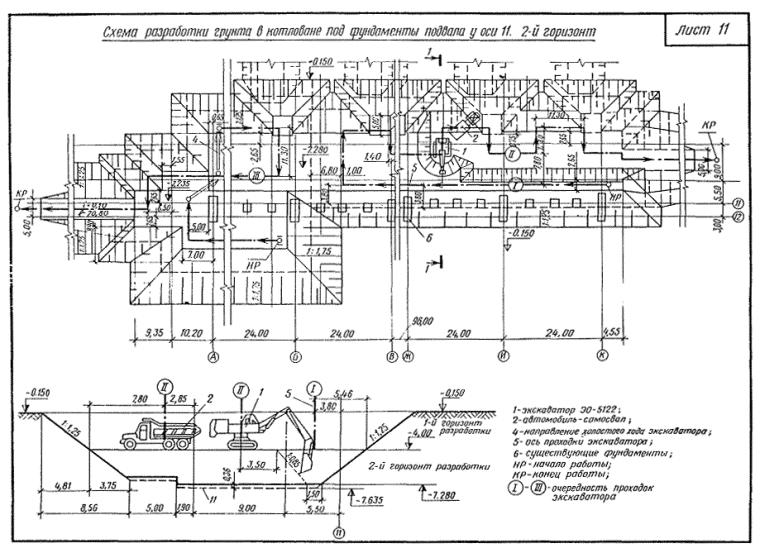

Разработка грунта экскаватором в котлованах под фундаменты подвалов у осей 10 и 11 производится двумя горизонтами. Направление работы экскаватора и очередность проходок указаны на технологических схемах производства работ (листы 10, 11, 15 и 16).

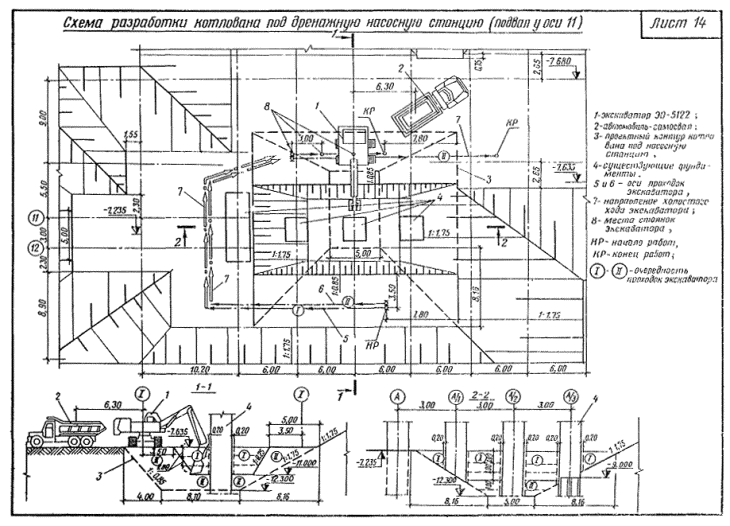

Разработка грунта в котловане под дренажную насосную станцию должна производиться отдельными слоями по всему периметру котлована во избежание одностороннего давления грунта на существующие фундаменты. Разработка грунта с одной из сторон котлована на полную глубину запрещена (лист 14).

Разработка грунта под дренажные канавы ведется экскаватором ЭО-2621А с оборудованием - обратная лопата. Грунт в автомобилях-самосвалах ЗИЛ ММЗ-555 вывозят в отвал.

Устройство котлованов под тоннели начинают по окончании устройства подвалов.

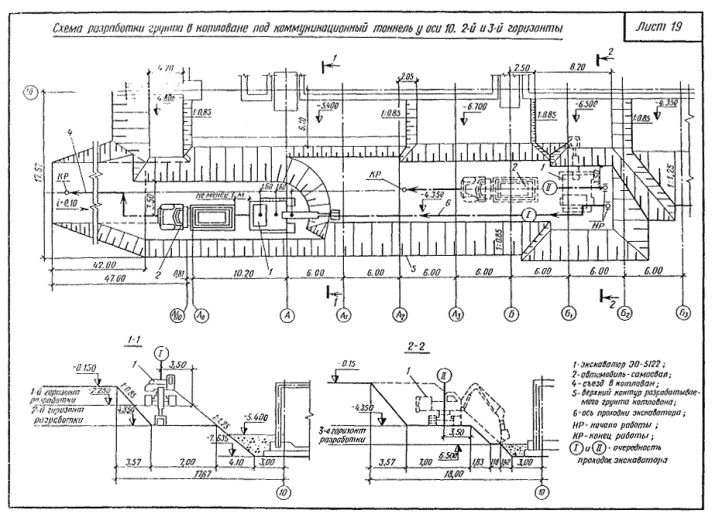

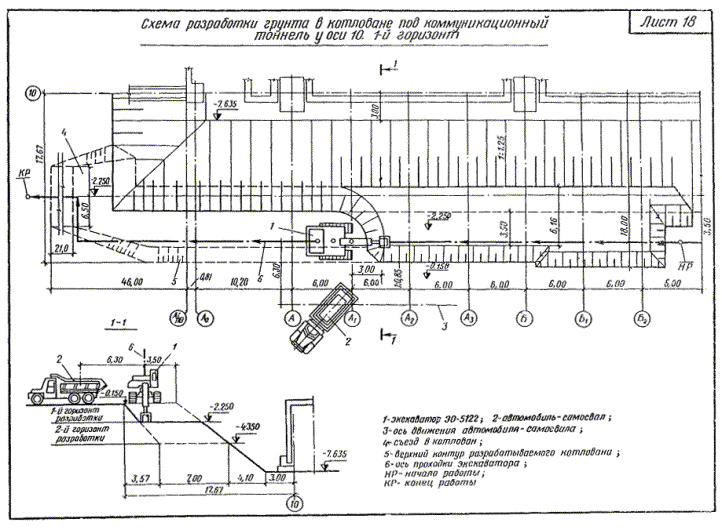

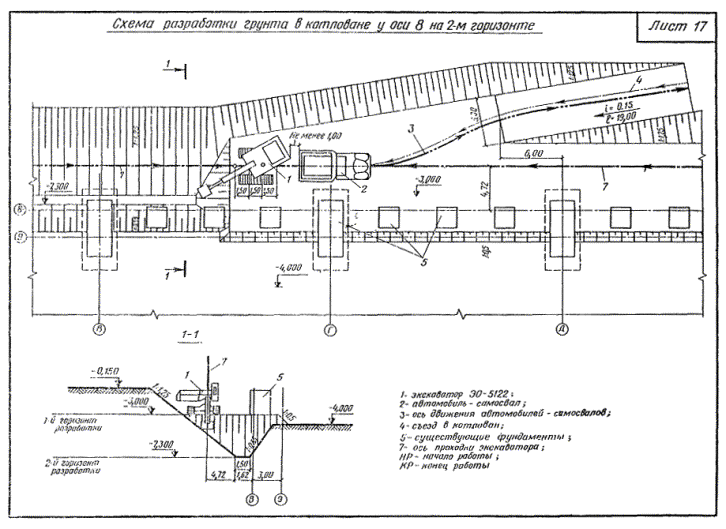

Грунт в котловане под тоннель у оси 10 разрабатывают тремя горизонтами (листы 18, 19), а под внутримодульные тоннели - одним (лист 20). При разработке грунта на втором и третьем горизонтах автомобили-самосвалы подъезжают к месту работы экскаватора задним ходом по съезду.

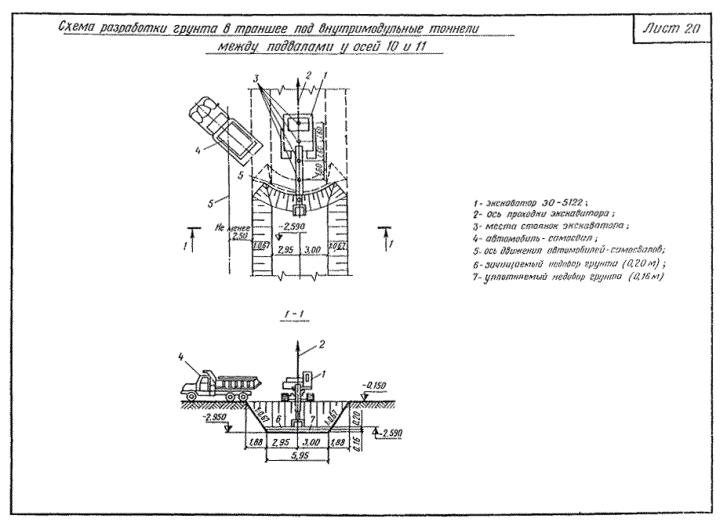

Уплотнение грунта основания котлована под внутримодульные тоннели выполняется аналогично уплотнению основания подвалов (см. лист 21).

При разработке грунта по варианту № 1 (ведущая машина - экскаватор ЭС-5122) в каждую смену работают:

машинисты экскаваторов 6 разряда - 2, помощник машиниста 5 разряда - 1, машинист экскаватора 5 разряда - 1, машинисты бульдозеров 6 разряда - 2, машинист автогрейдера 6 разряда - 1, шоферы автомобилей-самосвалов 3 класса - 7.

ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ

Наименование	Варианты комплексов механизации работ
Наименование	1	2	3 (аналог)
Объем работ, м³	140130	140130	140130
Общие затраты труда, чел.-дн.	1365	1592	1730
То же, на 1000 м³ грунта, чел.-ч	79,9	93,2	101,2
Затраты машинного времени на весь объем работ, маш.-смен	1214	1334	1453
Продолжительность процесса (при двухсменной работе), календарных дней	88	79	85
Выработка за 1 маш.-ч, м³ грунта	14,07	12,80	11,76
Стоимость затрат труда на весь объем работ, руб.	8316	9475	9301
То же, на 1000 м³ грунта, руб.	59,3	67,6	66,4
Приведенные затраты на весь объем работ, руб.	74106	76955	79980
То же, на 1000 м³, руб.	528,8	549,2	570,8
Эффективность (в сравнении с аналогом), руб. на 1000 м³ грунта	+42,0	+21,6

МАТЕРИАЛЬНО-ТЕХНИЧЕСКИЕ РЕСУРСЫ

Потребность в машинах, оборудовании, инструментах, инвентаре и приспособлениях

Наименование	Тип	Марка	Количество машин для вариантов комплексов механизации
Наименование	Тип	Марка	1	2	3 (аналог)
Экскаватор, оборудованный обратной лопатой	Гидравлический	ЭО-5122	1	-	-
То же	То же	ЭО-4121А	-	2	-
То же	То же	ЭО-2621А	1	1	1
То же	Механический	Э-10011Е	-	-	2
Экскаватор, оборудованный драглайном с трамбующей плитой массой 5 т	Механический	ЭО-4111Б	1	1	1
Бульдозер с неповоротным отвалом	Гидравлический	ДЗ-110А	2	2	-
То же	То же	ДЗ-54	-	-	2
Автогрейдер тяжелого типа	-	ДЗ-31-1	1	1	1
Автомобиль-самосвал	-	КрАЗ-256Б	5	-	-
То же	-	КамАЗ-5511	-	6	6
То же	-	ЗИЛ ММЗ-555	2	2	2
Нивелир	Н-10	ГОСТ 10528-76	1	1	1
Теодолит	Т-15	ГОСТ 10529-70	1	1	1
Рулетка стальная	РС-20	-	1	1	1
Рейка с уровнем длиной 3 м	-	-	1	1	1

КАЛЬКУЛЯЦИЯ ЗАТРАТ ТРУДА ПРИ УСТРОЙСТВЕ КОТЛОВАНОВ ПОД ФУНДАМЕНТЫ ПОДВАЛОВ И ТОННЕЛЕЙ ВНУТРИ ПРОМЫШЛЕННОГО ЗДАНИЯ

ВАРИАНТ КОМПЛЕКСА МАШИН № 1

Обоснование	Наименование работ	Единица измерения	Объем работ	Норма времени на единицу измерения, чел.-ч (маш.-ч)	Затраты труда на весь объем работ, чел.-дн. (маш.-смен)	Состав бригады, работающей в 2 смены	Рекомендуемые машины и оборудование
Расчетные данные ЦНИИОМТП	Разработка грунта I группы экскаватором ЭО-5122, оборудованным обратной лопатой, с погрузкой грунта в автомобили-самосвалы	100 м³	1368,8	1,80 (0,90)	300,4 (150,2)	Машинисты 6 разр. - 2. Пом. машинистов 5 разр. - 2	Экскаватор ЭО-5122 с ковшом емкостью 1,6 м³ - 1
ЕНиР на перевозку грузов автотранспортом, 1974 г., § 2, 14	Перевозка грунта автомобилями-самосвалами на расстояние 2 км	100 т	2190,1	2,78 (2,78)	742,4 (742,4)	Шоферы 3 кл. - 10	Автомобили-самосвалы КрАЗ-256Б - 5
ЕНиР 1980 г., § 2-1-11, т. 2, № 2а	Разработка грунта I группы экскаватором ЭО-2621А, оборудованным обратной лопатой, с погрузкой в автомобили-самосвалы (траншеи под дренаж)	100 м³	32,5	4,90 (4,90)	19,4 (19,4)	Машинисты 5 разр. - 8	Экскаватор ЭО-2621А с ковшом емкостью 0,25 м³ - 1
ЕНиР на перевозку грузов автотранспортом, 1974 г., § 2, 14	Перевозка грунта автомобилями-самосвалами ЗИЛ ММЗ-555 на расстояние 2 км	100 т	52,0	4,68 (4,68)	29,6 (29,6)	Шоферы 3 кл. - 4	Автомобили-самосвалы ЗИЛ ММЗ-555 - 2
ЕНиР 1980 г., § 2-1-15, т. 2, № 12б, № 12д	Разработка грунта II группы бульдозером ДЗ-110А с перемещением на расстояние 30 м (зачистка дна котлованов)	100 м³	24,8	1,21 (1,21)	3,6 (3,6)	Машинисты 6 разр. - 2	Бульдозер ДЗ-110А - 1
Расчетные данные ЦНИИОМТП	Уплотнение грунта трамбующей плитой, подвешенной на стреле экскаватора, при 6 - 8 ударов по одному следу	100 м²	1356,4	0,30 (0,30)	5,0 (5,0)	Машинисты 6 разр. - 2	Экскаватор ЭО-4111Б - 1. Бетонная плита массой 5 т - 1
ЕНиР 1980 г., § 2-1-30А	Ремонт и содержание дорог 1 кл. автогрейдером при перевозке грунта на 2 км	1000 м²	2483,4	0,56 (0,56)	169,6 (169,6)	Машинисты 6 разр. - 2	Автогрейдер ДЗ-31-1 - 1
ЕНиР 1980 г., § 2-1-15, т. 2, № 12б	Разработка грунта II группы бульдозером с перемещением на расстояние 10 м (работа на отвале)	100 м³	1401,3	0,45 (0,45)	76,8 (76,8)	Машинисты 6 разр. - 2	Бульдозер ДЗ-110А - 1
	Итого				1328,8 (1196,6)

ВАРИАНТ КОМПЛЕКСА МАШИН № 2

Обоснование	Наименование работ	Единица измерения	Объем работ	Норма времени на единицу измерения, чел.-ч (маш.-ч)	Затраты труда на весь объем работ, чел.-дн. (маш.-смен)	Состав бригады, работающей в 2 смены	Рекомендуемые машины и оборудование
Расчетные данные ЦНИИОМТП	Разработка грунта I группы экскаватором ЭО-5122, оборудованным обратной лопатой, с погрузкой грунта в автомобили-самосвалы	100 м³	1368, 8	3,10 (1,55)	517,5 (258,8)	Машинисты 6 разр. - 4. Пом. машинистов 5разр. - 4	Экскаваторы ЭО-4121А с ковшом емкостью 1,0 м³ - 2
ЕНиР на перевозку грузов автотранспортом, 1974 г., § 2, 14	Перевозка грунта автомобилями-самосвалами на расстояние 2 км	100 т	2190,1	2,93 (2,93)	782,6 (782,6)	Шоферы 3 кл. - 12	Автомобили-самосвалы КамАЗ-5511 -6
ЕНиР 1980 г., § 2-1-11, т. 2, № 2а	Разработка грунта I группы экскаватором ЭО-2621А, оборудованным обратной лопатой, с погрузкой в автомобили-самосвалы (траншеи под дренаж)	100 м³	32,5	4,90 (4,90)	19,4 (19,4)	Машинисты 5 разр. - 2	Экскаватор ЭО-2621А с ковшом емкостью 0,25 м³ - 1
ЕНиР на перевозку грузов автотранспортом, 1974 г., § 2, 14	Перевозка грунта автомобилями-самосвалами ЗИЛ ММЗ-555 на расстояние 2 км	100 т	52,0	4,68 (4,68)	29,6 (29,6)	Шоферы 3 кл. - 4	Автомобили-самосвалы ЗИЛ ММЗ-555 - 2
ЕНиР 1980 г., § 2-1-15, т. 2, № 12б, № 12д	Разработка грунта II группы бульдозером ДЗ-110А с перемещением на расстояние 30 м (зачистка дна котлованов)	100 м³	24,8	1,21 (1,21)	3,6 (3,6)	Машинисты 6 разр. - 2	Бульдозер ДЗ-110А - 1
Расчетные данные ЦНИИОМТП	Уплотнение грунта трамбующей плитой, подвешенной на стреле экскаватора, при 6 - 8 ударах по одному следу	100 м²	135,4	0,30 (0,30)	5,0 (5,0)	Машинисты 6 разр. - 2	Экскаватор ЭО-4111Б - 1. Бетонная плита массой 5 т - 1
ЕНиР 1980 г., § 2-1-30А	Ремонт и содержание дорог 1 кл. автогрейдером при перевозке грунта на 2 км	1000 м²	2178,9	0,56 (0,56)	148,8 (148,8)	Машинисты 6 разр. - 2	Автогрейдер ДЗ-31-1 - 1
ЕНиР 1980 г., § 2-1-15, т. 2, № 12б	Разработка грунта II группы бульдозером с перемещением на расстояние 10 м (работа на отвале)	100 м³	1401,3	0,45 (0,45)	76,8 (76,8)	Машинисты 6 разр. - 2	Бульдозер ДЗ-110А - 1
	Итого				1583,3 (1324,6)

ВАРИАНТ КОМПЛЕКСА МАШИН № 3

Обоснование	Наименование работ	Единица измерения	Объем работ	Норма времени на единицу измерения, чел.-ч (маш.-ч)	Затраты труда на весь объем работ, чел.-дн. (маш.-смен)	Состав бригады, работающей в 2 смены	Рекомендуемые машины и оборудование
Расчетные данные ЦНИИОМТП	Работа грунта I группы экскаватором ЭО-5122, оборудованным обратной лопатой, с погрузкой грунта в автомобили-самосвалы	100 м³	1368,8	3,32 (1,66)	554,0 (277,0)	Машинисты 6 разр. - 4. Пом. машинистов 5 разр. - 4	Экскаваторы Э-10011Е с ковшом емкостью 1 м³ - 2
ЕНиР на перевозку грузов автотранспортом, 1974 г., § 2, 14	Перевозка грунта автомобилями-самосвалами на расстояние 2 км	100 т	2190,1	2,93 (2,93)	782,6 (782,6)	Шоферы 3 кл. - 12	Автомобили-самосвалы КамАЗ-5511 - 6
ЕНиР 1980 г., § 2-1-11, т. 2, № 2а	Разработка грунта I группы экскаватором ЭО-2621А, оборудованным обратной лопатой, с погрузкой в автомобили-самосвалы (траншеи под дренаж)	100 м³	32,5	4,90 (4,90)	19,4 (19,4)	Машинисты 5 разр. - 2	Экскаватор ЭО-2621А с ковшом емкостью 1,0 м³ - 1
ЕНиР на перевозку грузов автотранспортом, 1974 г., § 2, 14	Перевозка грунта автомобилями-самосвалами ЗИЛ ММЗ-555 на расстояние 2 км	100 т	52,0	4,68 (4,68)	29,6 (29,6)	Шоферы 3 кл. - 4	Автомобили-самосвалы ЗИЛ ММЗ-555 - 2
ЕНиР 1980 г., § 2-1-15, т. 2, № 12б, № 12д	Разработка грунта II группы бульдозером ДЗ-110А с перемещением на расстояние 30 м (зачистка дна котлованов)	100 м³	24,8	1,82 (1,82)	5,4 (5,4)	Машинисты 6 разр. - 2	Бульдозер ДЗ-54 - 1
Расчетные данные ЦНИИОМТП	Уплотнение грунта трамбующей плитой, подвешенной на стреле экскаватора, при 6 - 8 ударах по одному следу	100 м²	135,4	0,30 (0,30)	5,0 (5,0)	Машинисты 6 разр. - 2	Экскаватор ЭО-4111Б - 1. Бетонная плита массой 5 т - 1
ЕНиР 1980 г., § 2-1-30а	Ремонт и содержание дорог 1 кл. автогрейдером при перевозке грунта на 2 км	1000 м²	2310,6	0,56 (0,56)	157,8 (157,8)	Машинисты 6 разр. - 2	Автогрейдер ДЗ-31-1 - 1
ЕНиР 1980 г., § 2-1-15, т. 2, № 12б	Разработка грунта II группы бульдозером с перемещением на расстояние 10 м (работа на отвале)	100 м³	1401,3	0,70 (0,70)	119,6 (119,6)	Машинисты 6 разр. - 2	Бульдозер ДЗ-54 - 1
	Итого				1673,4 (1396,4)

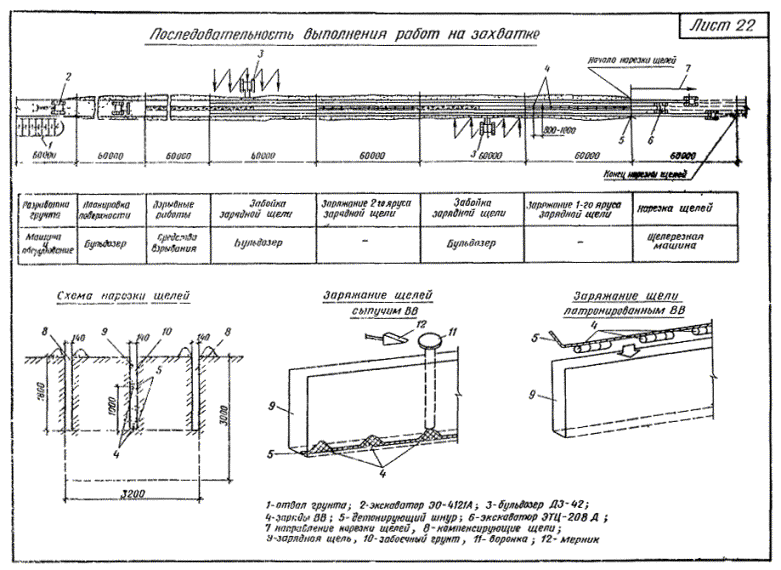

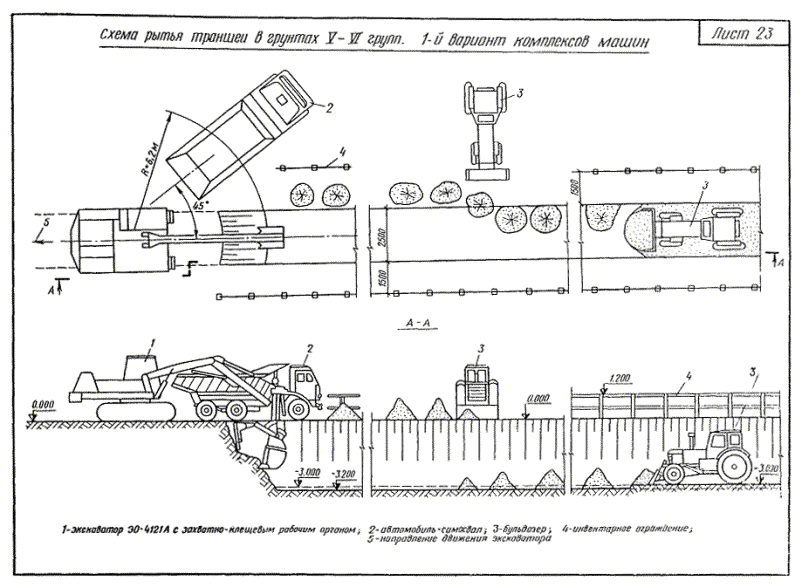

ТЕХНОЛОГИЧЕСКАЯ СХЕМА УСТРОЙСТВА ТРАНШЕЙ В МЕРЗЛЫХ ГРУНТАХ С ПРИМЕНЕНИЕМ ЩЕЛЕВЗРЫВНОЙ ТЕХНОЛОГИИ

Настоящая схема выполнена на разработку траншеи в мерзлом грунте щелевзрывным способом.

В состав работ, предусмотренных картой, входят: нарезка щелей в мерзлом грунте; забойка зарядной щели; рыхление мерзлого грунта взрывом; планировка поверхности траншеи после взрыва; разработка разрыхленного мерзлого и талого грунта экскаватором в отвал.

ОРГАНИЗАЦИЯ И ТЕХНОЛОГИЯ СТРОИТЕЛЬНОГО ПРОЦЕССА

До начала производства земляных работ необходимо:

получить письменное разрешение на право производства земляных работ в зоне расположения подземных коммуникаций от организаций, ответственных за эксплуатацию этих коммуникаций; разработать проект производства работ; выдать бригаде наряд-задание на производство работ; закончить расчистку трассы от снега; выполнить инструментальную разбивку траншей; наметить положение щелей.

Для траншей шириной 3,2 м нарезают три щели, средняя из которых является зарядной, а две крайние - компенсирующими.

Для нарезки щелей используют траншейный цепной экскаватор ЭТЦ-208Д. Сначала нарезают компенсирующие щели, а затем зарядную.

По середине основания зарядной щели укладывают детонирующий шнур (ДШ) и размещают рассыпной заряд взрывчатого вещества (ВВ). Для засыпки ВВ в зарядную щель применяют воронку из оцинкованного железа с трубкой, превышающей глубину щели на 50 - 60 см.

При использовании натренированного ВВ заряды предварительно прикрепляются к ДШ с помощью изоляционной ленты.

Заряды ВВ укладывают в зарядную щель в два яруса. Расстояние между ярусами 1 м. Масса нижнего заряда должна составлять 2/3 общей массы заряда в одной щели.

При длине щели до 20 м ДШ выпускают с одного ее конца на 1,5 - 2 м. При длине щели более 20 м ДШ следует выпускать с двух концов щели и предусматривать возможность повторного взрыва зарядов при затухании детонации или отказе части зарядов.

При укладке ДШ отдельные его отрезки соединяются только внахлестку или согласно указаниям инструкции, находящейся в ящике со шнуром. Длина нахлестки должна быть не менее 10 см, соединение шнура - плотным, скрепленным изоляционной лентой, тесьмой или шпагатом. В местах присоединения отрезков ДШ не должно быть острых углов, перегибов и скруток.

Взрывание зарядов должно производиться непосредственно после их подготовки. Число подготовленных к взрыванию зарядов должно равняться числу зарядов, взрываемых за один раз.

Для возбуждения детонации ДШ применяют электродетонаторы мгновенного или короткозамедленного действия, которые присоединяют к магистральной линии. Сначала взрывается нижний заряд, потом, с замедлением, верхний. В качестве источника тока, используется взрывная машинка КПМ-1.

Перед началом взрывных работ в соответствии с «Едиными правилами безопасности при взрывных работах», должны быть установлены границы опасной зоны.

По окончании взрывных работ бульдозером ДЗ-42 производится планировка поверхности траншеи. Затем грунт разрабатывается в отвал экскаватором ЭО-4121А, оборудованным обратной лопатой с ковшом емкостью 0,65 м³.

Все взрывные работы: укладку ДШ, присоединение к выпускам ДШ электродетонаторов, монтаж участковой и магистральной сетей, проверку с помощью взрывного испытателя сопротивления сети, рассыпку ВВ и производство взрыва, - выполняют два взрывника 4 разряда.

При производстве работ следует руководствоваться «Едиными правилами безопасности при взрывных работах» и правилами, приведенными в главе СНиПа Ш-4-80 «Техника безопасности в строительстве».

Особое внимание следует обратить на следующее:

к производству взрывных работ допускаются лица, сдавшие экзамен квалификационной комиссии и получившие «Единую книжку взрывника»;

руководство взрывными работами возлагается на специально назначенное приказом лицо, либо на технического руководителя взрывных работ подрядной организации (или назначенное им лицо);

к руководству взрывными работами допускаются лица с законченным горнотехническим образованием, а также окончивший специальные учебные заведения или курсы, дающие право на техническое руководство горными или взрывными работами;

при выполнении взрывных работ назначается старший взрывник, что оформляется записью в наряде-путевке;

все работы могут производиться только при наличии разрешения органов Госгортехнадзора, республиканских или ведомственных горнотехнических инспекций;

при любых операциях с взрывчатыми материалами должна соблюдаться максимальная осторожность; при обращении с ними запрещено курить, применять открытый огонь ближе 100 м от места их нахождения и т.п.

ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ

Объем работ, м³

на захватку.......................................................................... 576

на 100 м траншеи............................................................... 960

Затраты труда на весь объем работ, чел.-дн.

на захватку.......................................................................... 3,09

на 100 м траншеи............................................................... 5,15

Стоимость затрат труда на весь объем работ, руб.-коп.

на захватку.......................................................................... 23 - 24

на 100 м траншеи............................................................... 38 - 73

Затраты труда на разработку 1 м³ грунта, чел.-ч................. 0,04

Удельный расход ВВ на 1 м³ мерзлого грунта, кг............... 0,65

МАТЕРИАЛЬНО-ТЕХНИЧЕСКИЕ РЕСУРСЫ

Потребность в основных материалах на 100 м траншей

Наименование	Марка	Ед. изм.	Кол-во
Шнур детонирующий	ДША, ДШБ, ДШВ, ДШЭ	м	128
ВВ (взрывчатое вещество)	6ЖВ	кг	225

Потребность в машинах, оборудовании, инструментах и инвентаре

Наименование	Тип	Марка	Кол-во
Экскаватор	Траншейный цепной	ЭТЦ-208Д	1
То же	Гидравлический	ЭО-4121А	1
Бульдозер		ДЗ-42	1
Машинка взрывная	-	КПМ-1	1
Испытатель взрывной	-	ВИО-3	1
Мерник с воронкой	-	-	1

КАЛЬКУЛЯЦИЯ ЗАТРАТ ТРУДА ПО 1-му ВАРИАНТУ КОМПЛЕКСА МАШИН

Обоснование	Наименование работ, группа грунта		Единица измерения	Объем работ	Норма времени на единицу измерения, чел.-ч (маш.-ч)	Затраты труда на весь объем работ, чел.-дн. (маш.-смен)	Состав звеньев, работающих в одну смену	Рекомендуемые машины и оборудование
По данным ЦНИИОМТП	Разработка грунта экскаватором с захватно-клещевым рабочим органом с погрузкой в самосвалы	V группа	100 м³	7,5	5,9 (5,9)	5,4 (5,4)	Машинист 6 разр. - 1	Экскаватор ЭО-4121А - 1
		VI группа		7,5	11,1 (11,1)	10,1 (10,1)
	То же, с отсыпкой в отвал	V группа		0,5	5,2 (5,2)	0,3 (0,3)
	То же, с отсыпкой в отвал	VI группа		0,5	9,8 (9,8)	0,6 (0,6)
ЕНиР 1980 г., § 2-1-21, т. 2, п. 1в	Обратная подсыпка грунта бульдозером	V группа	100 м³	0,5	2,3 (2,3)	0,14 (0,14)	Машинист 4 разр. - 1	Бульдозер ДЗ-37 - 1
ЕНиР 1980 г., § 2-1-21, т. 2, п. 1в	Обратная подсыпка грунта бульдозером	VI группа	100 м³	0,5	2,3 (2,3)	0,14 (0,14)	Машинист 4 разр. - 1	Бульдозер ДЗ-37 - 1
ЕНиР 1980 г., § 2-1-20, т. 2, п. 1в	Разравнивание грунта и планировка дна траншеи бульдозером	V группа	100 м³	0,5	2,3 (2,3)	0,14 (0,14)	Машинист 4 разр. - 1	Бульдозер ДЗ-37 - 1
ЕНиР 1980 г., § 2-1-20, т. 2, п. 1в	Разравнивание грунта и планировка дна траншеи бульдозером	VI группа	100 м³	0,5	2,3 (2,3)	0,14 (0,14)	Машинист 4 разр. - 1	Бульдозер ДЗ-37 - 1
Единые нормы времени на перевозку грузов § 2 и 14	Перевозка грунта автомобилями-самосвалами на расстояние до 2 км	V группа	1 т	1950	0,045	10,8 (10,8)	Шоферы 3 кл. - 2	Автомобили-самосвалы КамАЗ-5511 - 2
Единые нормы времени на перевозку грузов § 2 и 14		VI группа	1 т	2100	0,079	20,2 (20,2)	Шоферы 3 кл. - 2	Автомобили-самосвалы КамАЗ-5511 - 2
	Итого для V группы грунта					16,78 (16,78)
	Итого для VI группы грунта					31,18 (31,18)

КАЛЬКУЛЯЦИЯ ЗАТРАТ ТРУДА ПО 2-му ВАРИАНТУ КОМПЛЕКСА МАШИН

Обоснование	Наименование работ, группа грунта		Единица измерения	Объем работ	Норма времени на единицу измерения, чел.-ч (маш.-ч)	Затраты труда на весь объем работ, чел.-дн. (маш.-смен)	Состав звеньев, работающих в одну смену	Рекомендуемые машины и оборудование
По данным ЦНИИОМТП	Разработка грунта экскаватором с захватно-клещевым рабочим органом с погрузкой в самосвалы	V группа	100 м³	7,5	3,8 (3,8)	3,5 (3,5)	Машинист 6 разр. - 1	Экскаватор ЭО-5122 - 1
		VI группа		7,5	6,7 (6,7)	6,1 (60,1)
	То же, с отсыпкой в отвал	V группа		0,5	3,3 (3,3)	0,2 (0,2)
	То же, с отсыпкой в отвал	VI группа		0,5	5,9 (5,9)	0,36 (0,36)
ЕНиР 1980 г., § 2-1-21, т. 2, п. 1	Обратная подсыпка грунта бульдозером	V группа	100 м³	0,5	2,3 (2,3)	0,14 (0,14)	Машинист 4 разр. - 1	Бульдозер ДЗ-37 - 1
ЕНиР 1980 г., § 2-1-21, т. 2, п. 1	Обратная подсыпка грунта бульдозером	VI группа	100 м³	0,5	2,3 (2,3)	0,14 (0,14)	Машинист 4 разр. - 1	Бульдозер ДЗ-37 - 1
ЕНиР 1980 г., § 2-1-20, т. 2, п. 1	Разравнивание грунта и планировка дна траншеи бульдозером	V группа	100 м³	0,5	2,3 (2,3)	0,14 (0,14)	Машинист 4 разр. - 1	Бульдозер ДЗ-37 - 1
ЕНиР 1980 г., § 2-1-20, т. 2, п. 1	Разравнивание грунта и планировка дна траншеи бульдозером	VI группа	100 м³	0,5	2,3 (2,3)	0,14 (0,14)	Машинист 4 разр. - 1	Бульдозер ДЗ-37 - 1
Единые нормы времени на перевозку грузов § 2 и 14	Перевозка грунта автомобилями-самосвалами на расстояние до 2 км	V группа	1 т	1950	0,044	10,5 (10,5)	Шоферы 3 кл. - 3	Автомобили-самосвалы КамАЗ-5511 - 3
Единые нормы времени на перевозку грузов § 2 и 14		VI группа	1 т	2100	0,048	12,2 (12,2)	Шоферы 3 кл. - 3	Автомобили-самосвалы КамАЗ-5511 - 3
	Итого для V группы грунта					14,48 (14,48)
	Итого для VI группы грунта					18,94 (18,94)

КАЛЬКУЛЯЦИЯ ЗАТРАТ ТРУДА ПО 3-му КОМПЛЕКСУ МАШИН

Обоснование	Наименование работ, группа грунта		Единица измерения	Объем работ	Норма времени на единицу измерения, чел.-ч (маш.-ч)	Затраты труда на весь объем работ, чел.-дн. (маш.-смен)	Состав звеньев, работающих в одну смену	Рекомендуемые машины и оборудование
По данным ЦНИИОМТП	Послойное рыхление грунта гидромолотом СП-62 на экскаваторе ЭО-4121А в траншее	V группа	100 м³	7,5	6,7 (6,7)	6,1 (6,1)	Машинист 6 разр. - 1	Экскаватор ЭО-4121А - 1. Гидромолот СП-62 - 1.
По данным ЦНИИОМТП		VI группа	100 м³	7,5	8,3 (8,3)	7,6 (7,6)	Машинист 6 разр. - 1	Экскаватор ЭО-4121А - 1. Гидромолот СП-62 - 1.
Дополнения и изменения к ЕНиР 1980 г., § 2-1-11б, табл. 1, п. 2д, е	Разработка разрыхленного грунта экскаватором ЭО-4121А с погрузкой в автомобили-самосвалы	V группа	100 м³	7,5	5,4 (5,4)	4,9 (4,9)	Машинист 6 разр. - 1	Экскаватор ЭО-4121А - 1
		VI группа	100 м³	7,5	6,5 (6,5)	5,9 (5,9)	Машинист 6 разр. - 1	Экскаватор ЭО-4121А - 1
Единые нормы времени на перевозку грузов § 2 и 14	Перевозка грунта автомобилями-самосвалами на расстояние до 2 км	V группа	1 т	1950	0,05	9,8 (9,8)	Шоферы 3 кл. - 2	Автомобили-самосвалы КамАЗ-5511 - 2
Единые нормы времени на перевозку грузов § 2 и 14		VI группа	1 т	2100	0,056	11,8 (11,8)	Шоферы 3 кл. - 2	Автомобили-самосвалы КамАЗ-5511 - 2
	Итого для V группы грунта					20,8 (20,8)
	Итого для VI группы грунта					25,3 (25,3)

КАЛЬКУЛЯЦИЯ ЗАТРАТ ТРУДА ПО 4-му ВАРИАНТУ КОМПЛЕКСА МАШИН

Обоснование	Наименование работ, группа грунта		Единица измерения	Объем работ	Норма времени на единицу измерения, чел.-ч (маш.-ч)	Затраты труда на весь объем работ, чел.-дн. (маш.-смен)	Состав звеньев, работающих в одну смену	Рекомендуемые машины и оборудование
ЕНиР 1980 г., § 2-1-3, п. 3в, г К = 1,2	Послойное рыхление грунта клин-бабой, подвешенной к стреле экскаватора	V группа	100 м³	8,0	14,8 (14,8)	14,4 (14,4)	Машинист 6 разр. - 1	Экскаватор Э-652Б - 1
ЕНиР 1980 г., § 2-1-3, п. 3в, г К = 1,2		VI группа	100 м³	8,0	19,9 (19,9)	19,4 (19,4)	Машинист 6 разр. - 1	Экскаватор Э-652Б - 1
Дополнения и изменения к ЕНиР 1980 г., в. 10, § 2-1-11б, т. 1, п. 1д, е, л, м	Послойная разработка грунта экскаватором с погрузкой его в автомобили-самосвалы	V группа	100 м³	7,5	7,1 (7,1)	6,5 (6,5)	Машинист 6 разр. - 1	Экскаватор Э-5015А - 1
		VI группа		7,5	8,2 (8,2)	7,5 (7,5)
	То же, с отсыпкой в отвал	V группа		0,5	5,3 (5,3)	0,3 (0,3)
	То же, с отсыпкой в отвал	VI группа		0,5	6,4 (6,4)	0,4 (0,4)
ЕНиР 1980 г., § 2-1-21, т. 2, п. 1в	Обратная подсыпка грунта бульдозером	V группа	100 м³	0,5	2,3 (2,3)	0,14 (0,14)	Машинист 4 разр. - 1	Бульдозер ДЗ-37 - 1
ЕНиР 1980 г., § 2-1-21, т. 2, п. 1в	Обратная подсыпка грунта бульдозером	VI группа	100 м³	0,5	2,3 (2,3)	0,14 (0,14)	Машинист 4 разр. - 1	Бульдозер ДЗ-37 - 1
ЕНиР 1980 г., § 2-1-20, т. 2, п. 1в	Разравнивание грунта и планировка дна траншеи до проектной отметки бульдозером	V группа	100 м³	0,5	2,3 (2,3)	0,14 (0,14)	Машинист 4 разр. - 1	Бульдозер ДЗ-37 - 1
ЕНиР 1980 г., § 2-1-20, т. 2, п. 1в		VI группа	100 м³	0,5	2,3 (2,3)	0,14 (0,14)	Машинист 4 разр. - 1	Бульдозер ДЗ-37 - 1
Единые нормы времени на перевозку грузов § 2 и 14	Перевозка грунта автомобилями-самосвалами на расстояние до 2 км	V группа	1 т	1950	0,067	13,0 (13,0)	Шоферы 3 кл. - 2	Автомобили-самосвалы КамАЗ-5511 - 2
Единые нормы времени на перевозку грузов § 2 и 14		VI группа	1 т	2100	0,071	15,0 (15,0)	Шоферы 3 кл. - 2	Автомобили-самосвалы КамАЗ-5511 - 2
	Итого для V группы грунта					34,48 (34,48)
	Итого для VI группы грунта					42,58 (42,58)

ТЕХНОЛОГИЧЕСКИЕ СХЕМЫ ВОЗВЕДЕНИЯ МОНОЛИТНЫХ ЖЕЛЕЗОБЕТОННЫХ ФУНДАМЕНТОВ

Настоящие схемы разработаны для возведения монетных железобетонных фундаментов при положительной температуре воздуха в условиях II климатического пояса.

Арматурные, опалубочные и бетонные работы осуществляются в соответствии с требованиями главы СНиПа III-15-76 «Бетонные и железобетонные конструкции монолитные. Правила производства и приемки работ».

При возведении монолитных бетонных фундаментов предусмотрено последовательное выполнение на захватке арматурных, опалубочных и бетонных работ.

В состав работ, рассматриваемых схемами входят: армирование фундаментов; монтаж опалубки; бетонирование фундаментов при помощи: а - крана и бункера, б - бетоноукладчика, в - бетононасоса; демонтаж опалубки.

Арматурные работы

До монтажа арматуры должны быть закончены работы по: разбивке осей и устройству бетонной подготовки под фундаменты; доставке и складированию в зоне действия монтажного крана необходимого количества арматуры; подготовке к монтажу такелажной оснастки, инструмента и электросварочной аппаратуры.

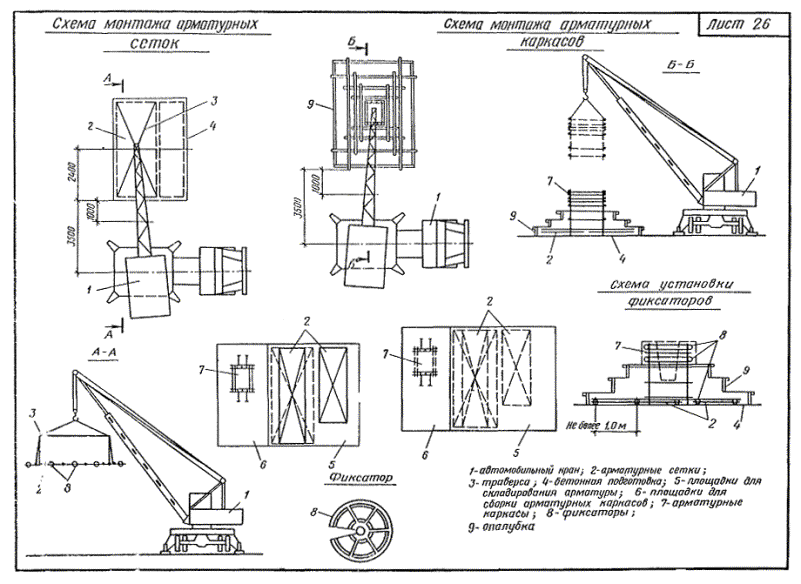

Монтаж арматуры начинают с разметки мест, раскладки арматурных сеток плитной части фундамента и установки фиксаторов с шагом 1 м для создания защитного слоя бетона.

Армирование производится унифицированными сетками серии 1.410-2 (ГОСТ 23279-78), изготовляемыми в заводских условиях на многоточечных контактных машинах МТМ-35 и МТМ-32. Раскладка сеток ведется во взаимное перпендикулярных направлениях (лист 26).

Подколенник армируют пространственным каркасом, который устанавливают при помощи крана в проектное положение. Сборка пространственных каркасов производится на сборочной площадке. Сначала устанавливают две вертикальные сетки и скрепляют их временными растяжками. Затем ставят фиксаторы.

Монтаж арматуры выполняет звено из четырех человек. В него входят арматурщики - 3 разряда (1 чел.) и 2 разряда (2 чел.), а также один электросварщик 5 разряда.

Приемка смонтированной арматуры проводится до установки опалубки и оформляется актом освидетельствования скрытых работ. В акте приемки должны быть указаны номера рабочих чертежей и отступления от них, даны оценка качества смонтированной арматуры и разрешение на бетонирование.

Опалубочные работы

До начала монтажа опалубки должны быть установлены арматурные сетки и каркасы; проверена комплектность завезенной опалубки; выполнена укрупнительная сборка щитов опалубки.

Поступившие на строительную площадку элементы опалубки размещают в зоне действия крана. Все элементы должны быть рассортированы по маркам и типоразмерам и хранятся в положении, соответствующем транспортному.

Крупные сборочные единицы хранят на закрытых складах или под навесом в условиях, исключающих их порчу; мелкие детали - на складе в упакованном виде.

В схемах рассматривается использование двух типов опалубки: унифицированной разборно-переставной опалубки «Монолит-77» (проект ЦНИИОМТД 2493.00.000) и стальных опалубочных форм для железобетонных монолитных фундаментов, разработанных ЦНИИОМТП (проект 79-2.00.000).

До начала монтажа разборно-переставной опалубки металлические щиты собирают в опалубочные панели, размеры которых определяются площадью поверхностей фундаментов. На установленных панелях монтируют навесные площадки с навесными лестницами.

Монтаж опалубки выполняет звено из двух монтажников 4 и 3 разрядов. Схема организации работ при монтаже разборно-переставной опалубки дана на листе 27, а при монтаже стальных опалубочных форм - на листе 28.

До монтажа стальных опалубочных форм на сборочной площадке собирают опалубку башмачной части фундамента, которую затем краном подают на место установки.

Блоки собирают из щитов с помощью замковых стяжек. Собранный блок краном устанавливают на центрирующие штыри рамы опалубки башмачной части фундамента и закрепляют фиксаторами. Для получения требуемой высоты блоки ставят один на другой, после чего на центрирующие штыри верхнего блока устанавливается вкладыш и навешиваются подмости.

После достижения бетоном необходимой прочности опалубка демонтируется.

Бетонные работы

До начала укладки бетонной смеси необходимо:

проверить правильность установки арматуры и опалубки;

устранить все дефекты опалубки;

выявить наличие фиксаторов, обеспечивающих требуемую толщину защитного слоя бетона;

принять по акту все конструкции и их элементы, закрываемые в процессе бетонирования;

очистить опалубку и арматуру от мусора, грязи и ржавчины;

проверить работу всех механизмов, исправность приспособлений и инструментов.

Транспортирование бетонной смеси предусматривается автобетоносмесителями.

Рассматривается три варианта подачи бетонной смеси к месту укладки: краном в бункерах, автобетононасосом и бетоноукладчиком.

В первом варианте предусмотрено использование бункера конструкции ЦНИИОМТП с секторным затвором, с боковой выгрузкой. Объем бункера 1 м³.

Схема организации работ при подаче бетонной смеси краном в бункерах дана на листах 29 и 30. Работы выполняет звено из двух бетонщиков 4 и 3 разрядов.

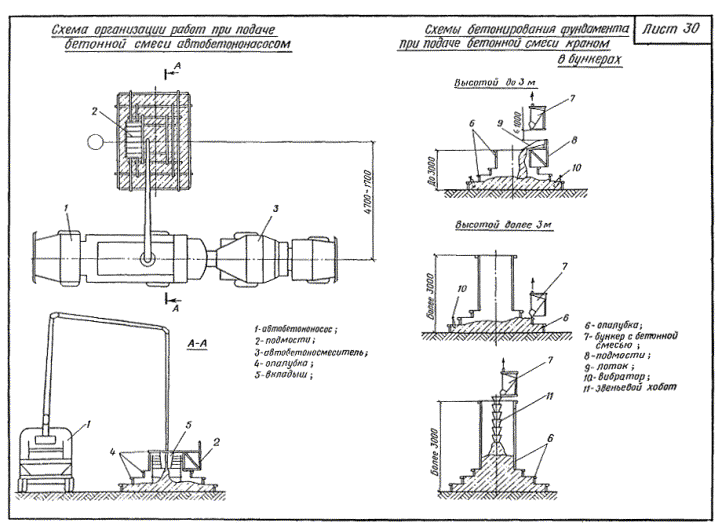

Схема бетонирования с использованием автобетононасоса дана на листе 31. Автобетононасос предусмотрен марки БН-80-20 или СБ-126А. Обслуживает автобетононасос звено из двух человек - оператор 5 разряда и его помощник 4 разряда.

Подбор и назначение состава бетона должна проводить строительная лаборатория. Рабочий состав бетона проверяется путем опытного перекачивания бетонной смеси автобетононасосом и испытания бетонных образцов, изготовленных из проб, отобранных после перекачивания.

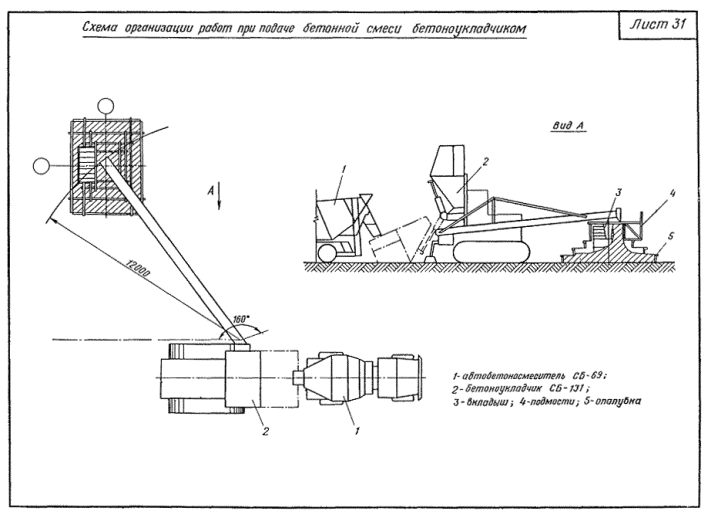

Схема бетонирования фундаментов с использованием бетоноукладчика СБ-131 дана на листе 32.

При подаче бетонной смеси бетоноукладчиком необходимо соблюдать следующие требования:

загружать транспортер надо таким образом, чтобы обеспечить его наибольшую (проектную) производительность;

лента транспортера должна иметь бортовое ограждение, закрепляемое на раме транспортера;

наибольший угол наклона транспортерной ленты не должен превышать 18°.

Бетоноукладчик обслуживает оператор 5 разряда.

Укладка бетонной смеси в фундаменты производится в два этапа: первый - бетонирование башмачной части и второй - бетонирование стакана. Перерыв между ними должен быть не менее 40 мин, но и не более 2 ч.

При высоте стакана больше 2 м предусматривается использование вертикальных звеньевых хоботов.

Бетонную смесь укладывают слоями толщиной 30 - 40 см и уплотняют глубинными вибраторами. Рабочую часть вибратора погружают в ранее уложенный слой смеси на 5 - 10 см. В углах и у стенок опалубки бетонную смесь дополнительно уплотняют вибраторами или путем штыкования ручными шуровками. Опирание вибратора во время работы на арматуру не допускается. Вибрирование на одной позиции заканчивают при прекращении оседания и появлении цементного молока на поверхности бетона. Вибратор при перестановке на следующую позицию следует извлекать медленно, не выключая двигателя, для того, чтобы пустота под наконечником равномерно заполнилась бетонной смесью.

После укладки бетона в опалубку необходимо создать благоприятные температурно-влажностные условия для его твердения (предохранить от воздействия ветра, солнечных лучей). Каждый забетонированный фундамент (горизонтальные поверхности) следует укрыть влажной мешковиной, брезентом, опилками, песком, другими листовыми или рулонными материалами или покрыть защитными пленками в соответствии с указаниями строительной лаборатории.

При производстве работ необходимо соблюдать правила техники безопасности согласно СНиПу III-4-80. Особое внимание надо обратить на следующее:

распалубливание конструкций можно начинать только с разрешения производителя работ и при наличии заключения строительной лаборатории о фактической прочности бетона;

рукоятки вибраторов должны иметь амортизаторы, а электропровода - надежную резиновую изоляцию;

необходим периодический медицинский осмотр бетонщиков, работающих с вибраторами;

к управлению автобетононасосами следует допускать только машинистов-операторов, имеющих удостоверения на право работы с данным типом машин.

ОБОРУДОВАНИЕ И ИНСТРУМЕНТЫ

Наименование	Марка, ГОСТ или ТУ	Кол-во
Оборудование
Трансформатор сварочный	ТСМ-250	1
Выпрямитель сварочный	ВДУ-504	1
Полуавтомат сварочный	ЦДГ-508УЗ	1
Трансформатор понижающий	ТСЗ-1,5/1	1
Автобетононасос	БН-80-20	1
Бетоноукладчик	СБ-131	1
Электрифицированный инструмент
Дрель универсальная	ТУ 1-370-72	1
Краскораспылитель	-	1
Электрододержатель	ТУ 36-1819-75	1
Вибратор глубинный	ИВ-66	2
Ручной инструмент
Пила-ножовка поперечная	ТУ 14-1-302-72	1
Топор	ГОСТ 18578-73	1
Клещи 250	ГОСТ 14184-69	2
Молоток плотничный	ГОСТ 11042-72	2
Ключ гаечный разводной	ГОСТ 7275-75	2
Щетка стальная	ТУ 494-01-104-76	2
Кисть маховая	-	2
Лом	ГОСТ 1405-72	2
Конопатка	-	2
Кувалда кузнечная остроносая	ГОСТ 11402-75	2
Кусачки	ГОСТ 1282-75	2
Плоскогубцы комбинированные	ГОСТ 5547-75	1
Молоток слесарный с квадратным бойком	ГОСТ 2310-77	1
Ножницы по металлу	ГОСТ 7210-75	1
Зубило слесарное 20´60	ГОСТ 7211-72	1
Лопата растворная	ГОСТ 3620-76	2
Шуровка металлическая	-	2
Кельма	ГОСТ 9533-81	2
Гладилка	ГОСТ 10403-60	1
Контрольно-измерительные инструменты и приборы
Метр складной металлический	-	1
Шнур в корпусе	ТУ 22-3527-76	1
Отвес типа ОТ	ГОСТ 7948-80	2
Рулетка металлическая	РС-20; ГОСТ 7502-80	1
Уровень строительный	ГОСТ 9416-76	1
Рейсмус реечный	-	1
Приспособления
Бункер вместимостью 1 м³ бетонной смеси	-	3
Хобот	Проект 3242.11.000, ЦНИИОМТП	1
Строп четырехветвевой грузоподъемностью 2 т	ОСТ 24.09.048-79	1
Траверса для монтажа арматурных сеток	-	1

КАЛЬКУЛЯЦИЯ ЗАТРАТ ТРУДА НА АРМАТУРНЫЕ РАБОТЫ

Обоснование	Наименование работ	Единица измерения	Объем работ	Норма времени на единицу измерения, чел.-ч (маш.-ч)	Затраты труда на весь объем работ, чел.-ч (маш.-ч)
ЕНиР 1979 г., § 1-5, п. 1б	Разгрузка арматуры с транспортных средств	100 т	0,004	29,2 (14,6)	0,12 (0,06)
ЕНиР, 1979 г., § 5-1-1, п. 3	Сортировка и подача арматуры краном к месту складирования	1 т	0,382	0,7 (0,23)	0,27 (0,09)
ЕНиР, 1980 г., § 4-1-33, табл. 1, п. 1а	Установка сеток при помощи крана	1 сетка	2	0,45 (0,112)	0,90 (0,22)
ЕНиР, 1980 г., § 4-1-33, табл. 2, п. б	Установка вручную сеток массой до 50 кг	"	3	0,25 -	0,75 -
ЕНиР, 1980 г., § 4-1-33 Б, табл. 2, п. а	Сборка каркаса:
	Установка вертикальных сеток	"	2	0,17 -	0,34 -
	Установка горизонтальных сеток	"	5	0,17 -	0,85 -
ЕНиР 1979 г., § 4-2-9, табл. 3, п. 1а примечание 4 (применительно)	Сварка арматуры	100 соединений	0,20	0,36 -	0,07 -
ЕНиР 1979 г., § 4-2-6, табл. 2, п. 4а	Монтаж каркаса	1 т	0,087	11 (2,2)	0,96 (0,19)
	Итого на один фундамент				4,26 (0,56)
	То же, на 1 т устанавливаемой арматуры				11,15 (1,47)

КАЛЬКУЛЯЦИЯ ЗАТРАТ ТРУДА НА МОНТАЖ И ДЕМОНТАЖ СТАЛЬНЫХ ОПАЛУБОЧНЫХ ФОРМ

Обоснование	Наименование работ			Единица измерения	Объем работ	Норма времени на единицу измерения, чел.-ч (маш.-ч)	Затраты труда на весь объем работ, чел.-ч (маш.-ч)
Раздел 1. Вспомогательные работы
ЕНиР., 1979 г., § 1-5, п. 2б			Разгрузка рам и щитов опалубки с транспортных средств	100 т	0,014	15,4 (7,7)	0,22 (0,11)
ЕНиР 1979 г., § 5-1-1, п. 3			Сортировка и подача рам и щитов опалубки к месту складирования и укрупнения	1 т	1,362	0,7 (0,23)	0,95 (0,31)
ЕНиР 1979 г., § 5-1-5, п. 1е			Укрупнительная сборка опалубки	элемент 1 т	1 0,899	1,45 (0,29)	1,45 (0,26)
п. 2е			То же	"	1 0,319	1,25 (0,25)	1,25 (0,08)
			Итого на вспомогательные работы по монтажу и демонтажу опалубки одного фундамента				3,87 (0,76)
			То же, на 1 м² опалубки				0,27 (0,05)
Раздел 2. Монтаж
По данным лаборатории опалубочных работ ЦНИИОМТП			Монтаж опалубки. Установка блоков опалубки	1 м²	14,40	0,14 (0,07)	2,02 (1,0)
ЕНиР 1981 г., § 4-1-30, п. 3а (применительно)			Установка вкладышей	100 шт.	0,01	9,9 -	0,10 -
ЕНиР 1979 г., § 5-1-3, п. 3а			Установка подмостей	1 м²	1,03	0,37 -	0,38 -
ЕниР 1979 г., § 8-24, табл. 13, п. 2а			Смазка опалубки перед бетонированием эмульсией	100 м²	0,18	1,5 -	0,27 -
			Итого на монтаж опалубки одного фундамента				2,77 (1,00)
			То же, на 1 м² опалубки				0,19 (0,07)
Всего			Всего на 1 м² опалубки (раздел 1 + раздел 2 )				0,46 (0,12)
Демонтаж опалубки
По данным лаборатории опалубочных работ ЦНИИОМТП			Демонтаж опалубки блоков и башмачной части	1 м²	14,40	0,11 (0,055)	1,58 (0,79)
ЕНиР 1981 г., § 4-1-30, п. 40 (применительно)			Демонтаж вкладышей	100 шт.	0,01	8,5 -	0,09 -
ЕНиР 1979 г., § 5-1-3, п. 3а К = 0,7			Демонтаж подмостей	1 м²	1,03	0,26 -	0,27 -
ЕНиР 1979 г., § 8-24. табл. 13, п. 1а			Очистка опалубки от налипшего бетона и старой смазки	100 м²	0,18	3,8 -	0,68 -
			Итого на демонтаж опалубки одного фундамента				2,62 (0,79)
		То же, на 1 м² опалубки					0,18 (0,05)

КАЛЬКУЛЯЦИЯ ЗАТРАТ ТРУДА НА МОНТАЖ И ДЕМОНТАЖ РАЗБОРНО-ПЕРЕСТАВНОЙ ОПАЛУБКИ

Обоснование	Наименование работ	Единица измерения		Объем работ	Норма времени на единицу измерения, чел.-ч (маш.-ч)	Затраты труда на весь объем работ, чел.-ч (маш.-ч)
Раздел 1. Подготовительные работы
ЕНиР 1979 г., § 1-6, п. 2б	Разгрузка щитов опалубки с транспортных средств		100 т	0,018	15,4 (7,7)	0,28 (0,14)
ЕНиР 1979 г., § 5-1-1, п. 5	Сортировка и подача щитов опалубки к месту складирования		1 т	1,81	1,5 -	2,72 -
	Итого на опалубку одного фундамента					3,0 (0,14)
	То же, на 1 м² опалубки					0,21 (0,01)
Раздел 2. Монтаж опалубки
ЕНиР 1981 г., § 4-1-29, п. 1	Установка щитовой опалубки		1 м²	14,40	0,38 (0,19)	5,47 (2,74)
ЕНиР 1981 г., § 4-1-30, п. 3а (применительно)	Установка вкладышей		100 шт.	0,01	9,9 -	0,10 -
ЕНиР 1979 г., § 5-1-3, п. 30	Установка подмостей		1 м²	1,03	0,37 -	0,38 -
ЕНиР 1979 г., § 8-24, табл. 13, п. 20	Смазка опалубки перед бетонированием эмульсией		100 м²	0,18	1,5 -	0,27 -
	Итого на опалубку одного фундамента					6,22 (2,74)
	То же, на 1 м² опалубки					0,43 (0,19)
	Всего на 1 м² опалубки (раздел 1 + раздел 2)					0,64 (0,20)
Раздел 3. Демонтаж опалубки
ЕНиР 1981 г., § 4-1-29, п. 2	Демонтаж опалубки		1 м²	14,40	0,22 (0,11)	3,17 (1,58)
ЕНиР 1981 г., § 4-1-30, п. 4а (применительно)	Демонтаж вкладышей		100 шт.	0,01	8,5 -	0,09 -
ЕНиР 1979 г., § 5-1-3, п. 3а К = 0,7	Демонтаж подмостей		1 м²	1,03	0,26 -	0,27 -
ЕНиР 1979 г., § 8-24, табл. 13, п. 1а	Очистка опалубки от налипшего бетона и старой смазки		100 м²	0,18	3,8 -	0,68 -
	Итого на демонтаж опалубки одного фундамента					4,21 (1,58)
	То же, на 1 м² опалубки					0,29 (0,11)

КАЛЬКУЛЯЦИЯ ЗАТРАТ ТРУДА НА БЕТОНИРОВАНИЕ ФУНДАМЕНТА

Обоснование	Наименование работ	Единица измерения		Объем работ	Норма времени на единицу измерения, чел.-ч (маш.-ч)	Затраты труда на весь объем работ, чел.-ч (маш.-ч)
А. Подача бетонной смеси краном в бункерах
ЕНиР 1980 г., § 4-1-42, п. 17	Прием бетонной смеси в бункера		100 м³	0,10	8,5 -	0,85 -
ЕНиР 1979 г., § 1-5, п. 5б	Подача бетонной смеси краном в бункерах		100 т	0,24	6,4 (3,2)	1,54 (0,77)
ЕНиР 1980 г., §4-1-37, табл. 2, п. 4	Укладка бетонной смеси в конструкцию с уплотнением вибраторами при объеме до 25 м³		1 м³	10,2	0,28 -	2,86 -
	Итого на один фундамент					5,25 (0,77)
	То же, на 1 м³ бетона					0,51 (0,08)
Б. Подача бетонной смеси автобетононасосом БН-80-20
ЕНиР 1980 г., § 4-1-36, табл. 5	Прием бетонной смеси из автобетоносмесителя		1 м³	10,2	0,115 -	1,17 -
ЕНиР 1980 г., § 4-1-36, табл. 5	* Укладка бетонной смеси в конструкции с уплотнением вибраторами		1 м³	10,2	0,12 (0,12)	1,22 (1,22)
	Итого на один фундамент					2,39 (1,22)
	То же, на 1 м³ бетона					0,23 (0,12)
В. Подача бетонной смеси бетоноукладчиком СБ-131
ЕНиР 1980 г., § 4-1-42, п. 17	Прием бетонной смеси в бункер бетоноукладчика		100 м³	0,10	8,5 -	0,85 -
ЕНиР 1980 г., § 4-1-42, п. 17	* Укладка бетонной смеси в конструкцию с уплотнением вибраторами		1 м³	10,2	0,36 (0,18)	3,67 (1,84)
	Итого на один фундамент					4,52 (1,84)
	То же, на 1 м³ бетона					0,44 (0,18)

* Норма времени принята по производительности (автобетононасос - 60 м³/ч, бетоноукладчик - 20 м³/ч) с учетом коэффициента перехода от технической производительности к эксплуатационной (Кт = 0,4) и коэффициента, учитывающего простои (Кпр = 0,7). Коэффициенты взяты из «Инструкции по определению экономической эффективности новых строительных, дорожных, мелиоративных машин; противопожарного оборудования; лифтов; изобретений и рационализаторских предложений. Часть II, 1978 г.».

ЗАТРАТЫ ТРУДА НА УСТРОЙСТВО 10 м ПОДПОЛЬНЫХ КАНАЛОВ

Обоснование	Наименование работ	Единица измерения	Норма времени на единицу измерения, чел.-ч	Состав звеньев	Объем работ на устройство каналов сечением, м²						Затраты труда в чел.-ч на устройство каналов сечением, м²
Обоснование	Наименование работ	Единица измерения	Норма времени на единицу измерения, чел.-ч	Состав звеньев	2	3	4	5	7	9	2	3	4	5	7	9
Расчетные данные ЦНИИОМТП	Разработка грунта II группы в траншеях	1 м³	0,351 -	Машинисты	18	27	38	50,5	72	90	6,32 -	9,5 -	13,34 -	17,73 -	25,27 -	31,59 -
				6 разр. - 1,
				5 разр. - 1
ЕНиР 1980 г., § 10-30, № 2, К = 0,85	Устройство бетонной подготовки слоем толщиной 100 мм	1 м³	- 1,4	Трубоукладчики	1,7	2,32	3	3	3,7	4,3	- 2,38	- 3,25	- 4,2	- 4,2	- 5,18	- 6,02
				3 разр. - 2,
				2 разр. - 2
ЕНиР 1979, § 1-6, т. 2, № 24а (применительно)	Подача бетонной смеси к месту укладки	1 м³	0,21 0,42	Машинист	1,7	2,32	3	3	3,7	4,3	0,36 0,71	0,49 0,97	0,63 1,26	0,63 1,26	0,77 1,55	0,9 1,81
				5 разр. - 1.
				Такелажники
				2 разр. - 2
ЕНиР 1980 г., § 10-30, № 1, К = 0,85	Устройство песчаной подушки толщиной 50 мм	1 м³	- 1,02	Трубоукладчики	0,54	0,7	0,9	0,9	1,11	1,29	- 0,55	- 0,71	- 0,92	- 0,92	- 1,13	- 1,32
				3 разр. - 2,
				2 разр. - 2
ЕНиР 1979, § 1-6, т. 2, № 24а	Подача песка к месту укладки	1 м³	0,21 0,42	Машинист	0,54	0,7	0,9	0,9	1,11	1,29	0,11 0,23	0,15 0,29	0,19 0,39	0,19 0,39	0,23 0,47	0,27 0,54
ЕНиР 1979, § 1-6, т. 2, № 24а	Подача песка к месту укладки	1 м³	0,21 0,42	5 разр. - 1	0,54	0,7	0,9	0,9	1,11	1,29	0,11 0,23	0,15 0,29	0,19 0,39	0,19 0,39	0,23 0,47	0,27 0,54
ЕНиР 1980 г., § 10-26, № 13	Укладка плит днища каналов площадью до 3 м²	1 шт.	0,11 0,34	Машинист	3,3	3,3	-	-	-	-	0,36 1,12	0,36 1,12	-	-	-	-
				5 разр. - 1.
				Трубоукладчики
				5 разр. - 1,
				3 разр. - 1
ЕНиР 1980 г., § 10-26, № 14	То же, до 4 м²	1 шт.	0,14 0,41	Машинист	-	-	3,3	-	-	-	-	-	0,46 1,35	-	-	-
				5 разр. - 1.
				Трубоукладчики
				5 разр. - 1,
				3 разр. - 1
ЕНиР 1980 г., § 10-26, № 15	То же, до 6 м²	1 шт.	0,19 0,59	Машинист	-	-	-	3,3	6,7	6,7	-	-	-	0,63 1,95	1,27 3,95	1,27 3,95
				5 разр. - 1.
				Трубоукладчики
				5 разр. - 1,
				3 разр. - 2
ЕНиР 1980 г., § 10-26, № 9	Установка панелей стен площадью до 5 м²	1 шт.	0,45 1,35	Машинист	6,6	6,6	6,6	-	-	-	2,97 8,91	2,97 8,91	2,97 8,91	-	-	-
				5 разр. - 1.
				Трубоукладчики
				5 разр. - 1,
				3 разр. - 2
ЕНиР 1980 г., § 10-26, № 10	То же, до 6 м²	1 шт.	0,53 1,6	Машинист	-	-	-	6,6	6,6	6,6	-	-	-	3,5 10,56	3,5 10,56	3,5 10,56
				5 разр. - 1.
				Трубоукладчики
				5 разр. - 1,
				3 разр. - 2
ЕНиР 1980 г., § 10-26, № 13	Укладка плит перекрытия площадью до 3 м²	1 шт.	0,11 0,34	Машинист	3,3	3,3	-	-	-	-	0,36 1,12	0,36 1,12	-	-	-	-
				5 разр. - 1.
				Трубоукладчики
				5 разр. - 1,
				3 разр. - 2
ЕНиР 1980 г., § 10-26, № 14	То же, до 4 м²	1 шт.	0,14 0,41	Машинист	-	-	3,3	-	-	-	-	-	-	0,46 1,35	-	-
				5 разр. - 1.
				Трубоукладчики
				5 разр. - 1,
				3 разр. - 2
ЕНиР 1980 г., § 10-26, № 15	То же, до 6 м²	1 шт.	0,19 0,59	Машинист	-	-	-	3,3	6,7	6,7	-	-	-	0,63 1,95	1,27 3,95	1,27 3,95
				5 разр. - 1.
				Трубоукладчики
				5 разр. - 1,
				3 разр. - 2
ЕНиР 1980 г., § 10-26, № 28	Замоноличивание стыков плит днища и стен каналов	1 м шва	- 0,27	Трубоукладчики	20	20	20	20	20	20	- 5,4	- 5,4	- 5,4	- 5,4	- 5,4	- 5,4
				4 разр. - 1,
				3 разр. - 1
ЕНиР 1980 г., § 10-26, № 25	Заделка вертикальных швов	1 м шва	- 0,13	Трубоукладчики	9,9	13,8	13,8	15,8	19,8	19,8	- 1,29	- 1,79	- 1,79	- 2,05	- 2,57	- 2,57
				4 разр. - 1,
				3 разр. - 1
ЕНиР 1980 г., § 10-26, № 2?	Заделка горизонтальных швов	1 м шва	- 0,055	Трубоукладчики	9,4	14,4	16,2	27,5	40,2	47,5	- 0,517	- 0,792	- 0,89	- 1,51	- 2,21	- 2,61
				4 разр. - 1,
				3 разр. - 1
По производительности автогудронатора	Гидроизоляция стен и перекрытий	100 м²	0,68 1,37	Изолировщики	0,51	0,65	0,77	0,83	1,08	1,15	0,35 0,7	0,14 0,89	0,52 1,05	0,56 1,14	0,73 1,48	0,78 1,58
				4 разр. - 1,
				2 разр. - 1
				Машинист
				4 разр. - 1.
Опытные данные ЦНИИОМТП	Обратная засыпка с уплотнением	1 м³	- 0,017	Машинист	51,5	56,7	62	64,4	119,3	122	0,875 0,875	0,964 0,964	1,05 1,05	1,095 1,095	2,03 2,03	2,07 2,07
				4 разр. - 1.
				Землекоп
				3 разр - 1

Примечание. В числителе - затраты труда машинистов, в знаменателе - остальных рабочих.

РЕКОМЕНДУЕМЫЕ МАШИНЫ, ОБОРУДОВАНИЕ И ПРИСПОСОБЛЕНИЯ ДЛЯ УСТРОЙСТВА 10 м ПОДПОЛЬНЫХ КАНАЛОВ

Наименование работ	Требуемые машины (их техническая характеристика) для устройства каналов сечением, м²			Рекомендуемые машины, оборудование, приспособления
				марка машин для устройства каналов сечением, м²			оборудование, приспособления, их количество
	2 - 3	4 - 5	7 - 9	марка машин для устройства каналов сечением, м²
	2 - 3	4 - 5	7 - 9	2 - 3	4 - 5	7 - 9
Разработка грунта II группы в траншеях	Экскаватор - обратная лопата с ковшом емкостью 0,4 м³	Экскаватор - обратная лопата с ковшом емкостью 0,65 м³		ЭО-3311Б	ЭО-4111А		-
Устройство бетонной подготовки слоем толщиной 100 мм	-	-	-	-	-	-	Поверхностный вибратор И-7 - 1. Виброрейка С-413 - 1
Подача бетонной смеси к месту укладки	Самоходный стреловой кран грузоподъемностью 2 т, вылет стрелы 8 м			МКГ-10 МКА-10; КС-4361			Поворотные бункера объемом 0,5 - 08 м³ - 4. Строп четырехветвевой грузоподъемностью 2 т - 1
Подача песка к месту укладки	Экскаватор, оборудованный грейфером с ковшом емкостью 0,65 м³			ЭО-4111А или ЭО-2131А			-
Укладка плит днища каналов площадью до 3 м²	Самоходный стреловой кран грузоподъемностью 3,5 т, вылет стрелы 6 м	-	-	- МКГ-6,3; АК-7,5, КС-4361	-	-	Строп четырехветвевой грузоподъемностью 5 т - 1
То же, до 4 м²	-	Самоходный стреловой кран грузоподъемностью 5 т, вылет стрелы 6 м	-	-	МКГ-10 МКА-10; КС-4361	-	То же
То же, до 6 м²	-	То же	Самоходный стреловой кран грузоподъемностью 4 т, вылет стрелы 8 м	-	МКГ-10 МКА-10; КС-4361	МКГ-16М МКА-16; КС-4361	"
Установка панелей стен площадью до 5 м²	Самоходный стреловой кран грузоподъемностью 2 т, вылет стрелы 6,5 м	Самоходный стреловой кран грузоподъемностью 2 т, вылет стрелы 7 м	-	- МКГ-6,3; АК-7,5; КС-4361	МКГ-10 МКА-10; КС-4361	-	"
Установка панелей стен площадью до 5 м²	-	Самоходный стреловой кран грузоподъемностью 3 т, вылет стрелы 8 м	Самоходный стреловой кран грузоподъемностью 3 т, вылет стрелы 10 м	-	МКГ-10 МКА-10; КС-4361	МКГ-16М МКА-16; КС-4361	"
Укладка плит перекрытия площадью до 3 м²	Самоходный стреловой кран грузоподъемностью 2 т, вылет стрелы 6 м	-	-	- МКГ-6,3; АК-7, 5; КС-4361	-	-	Строп четырехветвевой грузоподъемностью 5 т - 1
То же, до 4 м²	-	Самоходный стреловой кран грузоподъемностью 3,5 т, вылет стрелы 6 м	-	-	- МКГ-6,3; АК-7,5; КС-4361	-	То же
То же, до 6 м²	-	То же	Самоходный стреловой кран грузоподъемностью 5 т, вылет стрелы 7 м	-	- МКГ-6,3; АД-7,5; КС-4361	МКГ-16М МКА-16; КС-4361	"
Замоноличивание стыков плит днища и стен каналов	-	-	-	-	-	-	Установка конструкции Марчукова для замоноличивания стыков - 1
Заделка вертикальных швов	-	-	-	-	-	-	То же
Заделка горизонтальных швов	-	-	-	-	-	-	"
Гидроизоляция стен и перекрытий		Авто гудронатор			Д-630		Битумораспылительная удочка - 1

Примечание: В знаменателе приведены взаимозаменяемые машины.

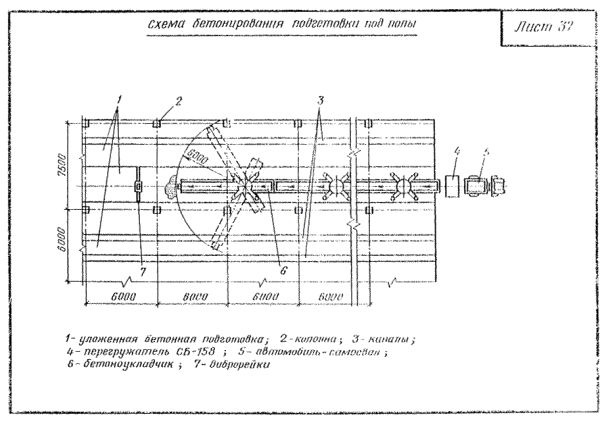

ТЕХНОЛОГИЧЕСКАЯ СХЕМА УСТРОЙСТВА БЕТОННОЙ ПОДГОТОВКИ ПОД ПОЛЫ

Бетонная подготовка под полы промышленных зданий должна выполняться в следующем порядке: укладка и уплотнение песчаного (гравийного, щебеночного) подстилающего слоя; устройство бетонной подготовки; устройство деформационных и усадочных швов.

Работы по устройству бетонной подготовки разрешается выполнять при температуре не ниже + 5 °С.

Слои бетонной подготовки следует укладывать из глубины здания наружу захватками шириной 3 м. Разбивка полос бетонирования должна быть увязана с расположением деформационных швов.

Песок (гравий, щебень), доставляемый автомобилями-самосвалами, распределяют при помощи бульдозера ДЗ-42 (на тракторе ДТ-75) слоем толщиной 16 - 25 см (с учетом запаса на уплотнение: 4 - 5 см), и планируют по визирной рейке, контролируя толщину слоя шаблоном.

В труднодоступных местах (около колонн и у стен) распределение и планировка материала подстилающего слоя производится с помощью средств малой механизации. Уплотняют песок (гравий, щебень) после его увлажнения за два-четыре прохода катка типа ДУ-54, а -в труднодоступных местах - легкими электротрамбовками типа ИЭ-4505.

До начала устройства бетонной подготовки необходимо:

проверить ровность и уклоны поверхности в пределах захватки и при необходимости выполнить по шаблону чистовую планировку дефектных мест;

сделать исполнительный чертеж с отметками высот слоев и составить акт на скрытые работы;

смонтировать и закрепить переставную опалубку, совместив ее с направляющими для виброрейки, выставленными по верхним отметкам бетонной подготовки;

установить и закрепить элементы окаймления бетонной подготовки около каналов, приямков, швов и т.п.

Опалубку и элементы окаймления устанавливают с помощью геодезических приборов.

Бетонные смеси для подготовки следует приготовлять непосредственно на строительном объекте в циклических смесительных установках типа СБ-119, СБ-134, СБ-135, СБ-140.

Состав бетонов подбирается и контролируется лабораторным путем и должен соответствовать требованиям прочности бетона на изгиб и сжатие. Крупность щебня не должна превышать 40 мм.

Допускается централизованное приготовление смесей на заводах товарного бетона с доставкой на строительный объект в автомобилях. При этом подвижность смеси должна быть такова, чтобы во время укладки ее после доставки осадка конуса СтройЦНИЛ была в пределах 0,5 - 2 см.

Допустимые продолжительность и дальность транспортировки бетонной смеси назначаются в соответствии с требованиями ГОСТа 7473-76 «Смеси бетонные. Технические условия. Приложение 4».

Разравнивание бетонной смеси производится при помощи бетонораспределителя на базе экскаватора Э-153, установленного на соседней с бетонируемой полосе. В стесненных местах для распределения смеси используют средства малой механизации.

Бетонную смесь уплотняют виброрейкой с вибратором типа ИВ-91А за два-три прохода ее по направляющим, выставленным по верхним отметкам слоя. Бетонную смесь уплотняют до равномерного появления цементного молока на ее поверхности и выделения пузырьков воздуха. У пристенных зон и около колонн используют трамбовки массой не менее 10 кг.

После снятия опалубки для образования деформационного шва на одну из вертикальных граней паза перед заполнением бетонной смесью наносят слой горячего битума марки БН-Ш толщиной 1,5 - 2 мм.

Сразу после уплотнения и заглаживания смеси, вдавливая в бетон специальную рамку, делают усадочные швы (ширина их 4 - 5 мм, глубина 60 - 100 мм). Рамка, изготавливаемая из таврового дюралюминиевого профиля, имеет длину равную ширине захватки и снабжена двумя ручками. Через 20 - 40 мин полученные швы заполняют горячим битумом.

Готовая бетонная подготовка должна соответствовать проекту, иметь поверхность без трещин, отслоений и других деформаций. Прочность бетонной подготовки, определяемая в соответствии с ГОСТами 10180-82 и 18105-82 путем испытаний 28-суточных контрольных образцов (не менее 3 шт. на 500 м³ бетона), должна быть не ниже предусмотренной проектом. Испытываемые образцы хранят в условиях, аналогичных условиям твердения бетона в конструкции.

Допуски относительных проектных размеров для подстилающего слоя составляют: по ширине ± 5 см, по толщине слоя ± 10 %. Отклонение уклона поверхности слоя от заданного может быть не более 0,5 см на 1 м длины. Ровность поверхности бетона следует проверять во всех направлениях двухметровой рейкой. При этом просвет под рейкой не должен превышать 10 мм.

ЗАТРАТЫ ТРУДА НА УСТРОЙСТВО ЭЛЕМЕНТОВ БЕТОННОЙ ПОДГОТОВКИ ПОД ПОЛЫ

Обоснование	Наименование работ	Единица измерения	Норма времени на единицу измерения, чел.-ч (маш.-ч)	Состав звеньев	Рекомендуемые машины и оборудование
Расчетные данные ЦНИИОМТП	Прием песка из автомобилей-самосвалов	100 м³	0,56 -	Землекоп 3 разр. - 1	-
ЕНиР 1980 г.. § 2-1-20, т. 2, п. 26	Разравнивание песка	100 м³	0,98 (0,98)	Машинист 5 разр. - 1	Бульдозер ДЗ-42 - 1
ЕНиР 1980 г., § 17-25, п. 6г (применительно)	Разравнивание песка у стен и конструкций	100 м²	4,8 -	Землекопы 3 разр. - 2, 2 разр. - 4	-
ЕНиР 1980 г., §4-1-42, п. 7 (применительно)	Полив песка водой	100 м²	0,15 -	Землекоп 2 разр. - 1	-
ЕНиР 1980 г., § 2-1-22, т. 10, п. 3а (применительно)	Уплотнение слоя песка катком	100 м²	0,58 (0,58)	Машинист 5 разр. - 1	Каток вибрационный самоходный двухвальцовый
Расчетные данные ЦНИИОМТП	Уплотнение песка у стен и конструкций	100 м³	25,64 -	Землекопы 3 разр. - 3	Электротрамбовка ИЭ-4505
Расчетные данные ЦНИИОМТП	Установка маячных досок	100 м² подготовки	12,5 -	Плотник 3 разр. - 1. Бетонщик 3 разр. - 1	-
ЕНиР 1980 г.. § 4-1-42, п. 17	Прием бетонной смеси из автотранспортных средств	100 м³	8,5 -	Бетонщик 2 разр. - 1	-
Расчетные данные ЦНИИОМТП	Подача бетонной смеси к месту укладки	1 м³	0,25 (0,125)	Оператор 4 разр. - 1. Пом. оператора 3 разр. - 1. Бетонщики 4 разр. - 1, 3 разр. - 1, 2 разр. - 1	Перегружатель 0-14, СБ-158. Конвейер-бетоноукладчик секционный
Расчетные данные ЦНИИОМТП	Разравнивание и уплотнение бетонной смеси виброрейкой	1 м³	0,448 -	Бетонщики 2 разр. - 2	Виброрейка длиной 3 м
ЕНиР, 1979 г., § 17-32, № 3 (применительно)	Устройство деформационных и усадочных швов, заполнение их битумом	100 м	8,6 -	Бетонщики 3 разр. - 1	Нарезчик швов РШ-1628 или ИЭ-6405
Расчетные данные ЦНИИОМТП	Уход за бетонной подготовкой	100 м²	0,2 -	Бетонщик 2 разр. - 1	-

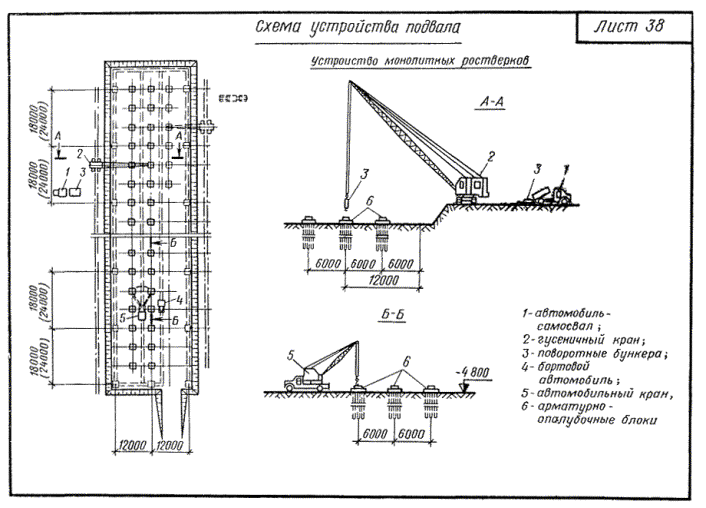

ТЕХНОЛОГИЧЕСКИЕ СХЕМЫ УСТРОЙСТВА ПОДВАЛА

Технологическими схемами предусмотрено устройство подвала одноэтажного здания. Несущими конструкциями здания являются сборные железобетонные элементы каркаса серии ИИ-20.

В схемах даны технология устройства монолитных бетонных ростверков, стен подвала и сборного железобетонного каркаса.

Работы по устройству подвала следует выполнять в общем потоке строительства подземной части здания, соблюдая правила производства и приемки работ согласно требованиям СНиПа III-2-83 «Основания и фундаменты» и СНиП III-16-80 «Бетонные и железобетонные конструкции».

Бетонные работы

При устройстве монолитных ростверков и стен подвала необходимо: подготовить основание; установить арматурно-опалубочные блоки; уложить бетонную смесь; разобрать опалубку после затвердения бетона.

Основание зачищают вручную непосредственно перед установкой в проектное положение арматурно-опалубочных блоков ростверков и стен подвала.

Арматурные сетки, каркасы, а также щиты опалубки устанавливают с транспортных средств стреловым самоходным краном, расположенным внутри котлована или на его бровке. После их выверки укладывают бетонную смесь стреловым самоходным краном с использованием бункеров объемом 0,5 - 0,8 м³. Для уплотнения бетонной смеси применяются глубинные вибраторы.

Опалубку разбирают после набора бетоном не менее 50 % проектной мощности. Снятые щиты отвозят в мастерские для ремонта, чтобы в дальнейшем их можно было использовать повторно.

Установка сборных железобетонных конструкций подвала

Сборные железобетонные конструкции подвала устанавливают стреловым гусеничным краном грузоподъемностью 25 т, находящимся внутри котлована.

Конструкции раскладывает на бровке котлована при помощи автомобильного крана грузоподъемностью 5 т. Укладывают их по всему сечению подвала отдельными участками с тремя поперечными осями. Сначала устанавливают колонны, затем ригели, по которым кладут плиты перекрытия.

Для выверки и временного закрепления колонн в стаканах фундаментов применяются клиновые вкладыши конструкции ЦНИИОМТП.

Колонны стропят захватом, разработанным ПИ Промстальконструкция, грузоподъемностью 6,3 г, а ригели и плиты перекрытия - четырехветвевым стропом грузоподъемностью 5 т.

ТРЕБОВАНИЯ ТЕХНИКИ БЕЗОПАСНОСТИ

При производстве строительно-монтажных работ следует строго соблюдать требования техники безопасности в соответствии с требованиями СНиПа III-4-80 и других действующих нормативных и инструктивных документов. Кроме того, необходимо выполнять следующие правила.

Опалубка и поддерживающие ее леса должны быть прочны, устойчивы и выполнены в соответствии с проектом. При электропрогреве все нетокопроводящие части установки и открытая (незабетонированная) арматура железобетонных конструкций подлежит надежному заземлению. В зоне электропрогрева необходимо установить сигнальные лампы, загорающиеся при подаче напряжения на линию.

Монтаж конструкций, выверку, сварку и замоноличивание стыков можно выполнять с перекрытия, площадок, лестниц или подмостей.

Места работ, расположенные на высоте, следует оградить. При работе на высоте монтажники должны быть оснащены предохранительными поясами, а также иметь при себе специальные ящики или сумки для хранения инструмента.

В процессе эксплуатации следует периодически производить осмотр съемных грузозахватных приспособлений и тары: через каждые 10 дней - стропов и тары, через каждые 6месяцев - траверс.

ЗАТРАТЫ ТРУДА НА УСТРОЙСТВО ЭЛЕМЕНТОВ ПОДВАЛА ОДНОЭТАЖНОГО ЗДАНИЯ

Обоснование	Наименование работ	Единица измерения	Норма времени на единицу измерения, чел.-ч (маш.-ч)	Состав звеньев	Рекомендуемые машины и оборудование
ЕНиР 1980 г., § 2-1-46, № 9б	Зачистка основания под ростверк вручную	100 м² зачищенной поверхности	8,4 -	Землекоп 2 разр. - 1	-
Применительно к ЕНиР 1980 г., § 4-1-2, № 2а, 2б	Выгрузка и установка арматурно-опалубочных блоков ростверков и стен подвала	1 элемент	0,60 (0,15)	Машинист 5 разр. - 1. Монтажники 4 разр. - 1, 3 разр. - 1, 2 разр. - 1	Самоходный стреловой кран КС-2561Д - 1. Строп грузоподъемностью 5 т/четырехветвевой/ - 1
ЕНиР 1980 г., § 4-2-6, т. 2, № 4г, К = 0,55 (применительно)	Приварка каркасов к арматурным стержням свай	1 т	3,14 -	Электросварщик 5 разр. - 1	-
ЕНиР 1980 г., § 4-1-42, № 17	Бетонирование ростверков и стен подвала:
ЕНиР 1980 г., § 4-1-42, № 17	прием бетонной смеси из кузова автомобиля-самосвала;	100 м³	8,5	Такелажники 2 разр. - 2	-
ЕНиР 1979 г., § 1-6, т. 2, № 24а	подача бетонной смеси к месту укладки;	"	0,63 (0,21)	Машинист 6 разр. - 1. Такелажники 2 разр. - 2	Самоходный стреловой кран МКГ-25 - 1 или КС-5363 - 1. Бункера объемом 0,5 - 0,8 м³ - 4
ЕНиР 1980 г., § 4-1-37, т. 2, № 1	укладка бетонной смеси в ростверки;	1 м³	0,44 -	Бетонщики 4 разр. - 1, 2 разр. - 1	Вибраторы ИВ-56 - 2. Двухветвевой строп грузоподъемностью 5 т - 1
ЕНиР 1980 г., т. 4, № 1д	укладка бетонной смеси в стены	"	0,83 -	То же
ЕНиР 1980 г., § 4-1-42, № 7	Поливка бетонной поверхности водой за один раз	100 м²	0,15 -	Бетонщик 2 разр. - 1	-
ЕНиР 1980 г., § 4-1-29, № 2	Разборка блоков опалубки	1 м²	0,22 -	Слесари 3 разр. - 1, 2 разр. -1	-
ЕНиР 1979 г., § 1-5, № 1а	Погрузка блоков опалубки на автомобиль	100 подъемов	18,0 (6,0)	Машинист 5 разр. - 1. Такелажники 2 разр. - 2	Кран КС-2561Д - 1. Четырехветвевой строп на 5 т - 1
ЕНиР 1980 г., § 19-30, № 1а	Устройство бетонной подготовки под полы (после обратной засыпки пазух)	100 м²	7,5 -	Бетонщики 3 разр. - 1, 2 разр. - 1	-
ЕНиР 1979 г., § 1-5, № 5а	Выгрузка сборных железобетонных конструкций массой до 3 т	100 подъемов	23,4 (7,8)	Машинист 5 разр. - 1. Такелажники 2 разр. - 2	Кран МКГ-16М или МКА-16, или КС-4361
ЕНиР 1979 г., § 1-5, № 6а	То же, до 4 т	100 подъемов	25,8 (8,6)	Машинист 5 разр. - 1. Такелажники 2 разр. - 2	Строп 4-ветвевой грузоподъемностью 5 т - 1
ЕНиР 1980 г., § 4-1-4, т. 3, № 2а, б	Установка колонн массой до 3 т	1 шт.	4,8 (0,8)	Монтажники 5 разр. - 1, 4 разр. - 1, 3 разр. - 1, 2 разр. - 1. Машинист 5 разр. - 1	Самоходный стреловой кран СКГ-30 - 1 или КС-5363 - 1. Траверса грузоподъемностью 5 т - 1. Клиновой вкладыш конструкции ЦНИИОМТП - 1 комплект
ЕНиР 1980 г., § 4-1-4, т. 3, № 4а, б	То же, массой до 5 т	1 шт.	7,02 (1,17)
ЕНиР 1980 г., § 4-1-6, т. 2, № 4а, б	Укладка ригелей массой до 5 т	1 шт.	3,24 (0,54)	Монтажники 5 разр. - 1, 4 разр. - 1, 3 разр. - 1, 2 разр. - 1. Машинист 5 разр. - 1	Кран СКГ-30 - 1 или КС-5363 - 1. Строп 4-ветвевой грузоподъемностью 5 т - 1
ЕНиР 1980 г., §4-1-18, т. 1, 2	Заделка стыков колонн с фундаментом	1 стык	1,25 -	Монтажники 4 разр. - 1, 3 разр. - 1	Установка констр. Марчукова - 1
ЕНиР 1980 г., § 4-1-17, № 1а	Электросварка стыков ригелей и колонн	1 м шва	0,37 -	Электросварщик 5 разр. - 1	Электросварочный аппарат - 1
ЕНиР 1980 г., § 4-1-7, № 2а, б	Укладка плит перекрытия площадью до 10 м²	1 шт.	0,95 (0,19)	Монтажники 5 разр. - 1, 4 разр. - 1, 3 разр. - 1, 2 разр. - 1. Машинист 5 разр. - 1	Кран СКГ-30 - 1 или КС-5363 - 1. Строп 4-ветвевой грузоподъемностью 5 т - 1
ЕНиР 1980 г., § 4-1-19, № 3б	3аливка швов плит перекрытия	100 м шва	6,4 -	Монтажники 4 разр. - 1, 3 разр. - 1	Установка констр Марчукова - 1
ЕНиР 1981 г., § 11-29, № 2а	Гидроизоляция стен подвала	100 м²	6,1 -	Изолировщики 4 разр. - 1, 2 разр. - 1	Автогудронатор Д-630 - 1
ЕНиР 1980 г., § 2-1-12, т. 3, № 1а (применительно)	Обратная засыпка грунта с разравниванием	100 м³	4,1 (4,1)	Машинист 5 разр. - 1	Экскаватор-планировщик ЭО-2131А
ЕНиР 1980 г., § 2-1-45, т. 3, № 2а	Уплотнение грунта обратной засыпки	100 м²	1,95 -	Землекопы 3 разр. - 2	Электротрамбовка ИЭ-4504 - 1

Информационная система
«Ёшкин Кот»

ВВЕДЕНИЕ

ТЕХНОЛОГИЧЕСКИЕ СХЕМЫ УСТРОЙСТВА КОТЛОВАНА ПОД ФУНДАМЕНТЫ ЗДАНИЯ

ТЕХНОЛОГИЧЕСКИЕ СХЕМЫ УСТРОЙСТВА ТРАНШЕИ ПОД КОММУНИКАЦИОННЫЙ ТОННЕЛЬ

ТЕХНОЛОГИЧЕСКИЕ СХЕМЫ УСТРОЙСТВА КОТЛОВАНОВ ПОД ФУНДАМЕНТЫ ПОДВАЛОВ И ТОННЕЛЕЙ ВНУТРИ ПРОМЫШЛЕННОГО ЗДАНИЯ

ТЕХНОЛОГИЧЕСКАЯ СХЕМА УСТРОЙСТВА ТРАНШЕЙ В МЕРЗЛЫХ ГРУНТАХ С ПРИМЕНЕНИЕМ ЩЕЛЕВЗРЫВНОЙ ТЕХНОЛОГИИ

ТЕХНОЛОГИЧЕСКИЕ СХЕМЫ УСТРОЙСТВА ТРАНШЕЙ В ГРУНТАХ V - VI ГРУПП

ТЕХНОЛОГИЧЕСКАЯ СХЕМА УСТРОЙСТВА СВАЙНЫХ ФУНДАМЕНТОВ

ТЕХНОЛОГИЧЕСКИЕ СХЕМЫ ВОЗВЕДЕНИЯ МОНОЛИТНЫХ ЖЕЛЕЗОБЕТОННЫХ ФУНДАМЕНТОВ

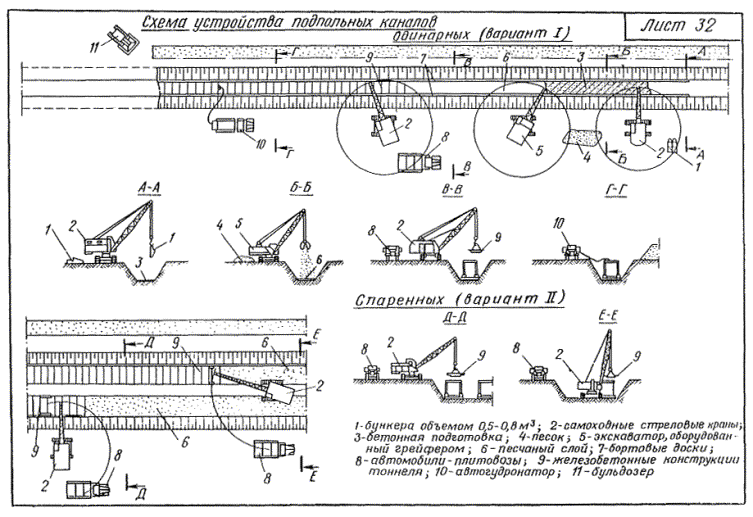

ТЕХНОЛОГИЧЕСКИЕ СХЕМЫ УСТРОЙСТВА ПОДПОЛЬНЫХ КАНАЛОВ

ТЕХНОЛОГИЧЕСКАЯ СХЕМА ОБРАТНОЙ ЗАСЫПКИ НЕСВЯЗНЫМ ГРУНТОМ КОТЛОВАНА С УСТАНОВЛЕННЫМИ КОЛОННАМИ

ТЕХНОЛОГИЧЕСКАЯ СХЕМА ОБРАТНОЙ ЗАСЫПКИ СВЯЗНЫМ ГРУНТОМ КОТЛОВАНА С УСТАНОВЛЕННЫМИ КОЛОННАМИ

ТЕХНОЛОГИЧЕСКАЯ СХЕМА УСТРОЙСТВА БЕТОННОЙ ПОДГОТОВКИ ПОД ПОЛЫ

ТЕХНОЛОГИЧЕСКИЕ СХЕМЫ УСТРОЙСТВА ПОДВАЛА

Информационная система«Ёшкин Кот»

ТЕХНОЛОГИЧЕСКИЕ СХЕМЫ УСТРОЙСТВА ТРАНШЕЙ В ГРУНТАХ V - VI ГРУПП

Информационная система
«Ёшкин Кот»
