ОТРАСЛЕВОЙ СТАНДАРТ

Детали и сборочные ЕДИНИЦЫ ТРУБОПРОВОДОВ АС
Р_раб < 2,2 МПа (22 кгс/см²) Т £ 300 °С

ТРОЙНИКИ СВАРНЫЕ РАВНОПРОХОДНЫЕ С НАКЛАДКОЙ

Конструкция и размеры

ОСТ
34-10-512-90

Дата введения 01.01.91

Несоблюдение стандарта преследуется по закону

Настоящий стандарт распространяется на сварные равнопроходные тройники с накладкой из коррозионностойкой стали для трубопроводов групп В и С атомных станций по «Правилам АЭУ».

Стандарт соответствует требованиям «Правил АЭУ».

Допускается применение сварных равнопроходных тройников с накладкой по данному стандарту для трубопроводов, на которые распространяются «Правила пара и горячей воды» и СНиП 3.05.05.

Пределы применения тройников приведены в табл. 1

Таблица 1

Условное давление Ру, МПа (кгс/см²)	Рабочее давление Р_раб, МПа (кгс/см²) для температуры среды, °С
Условное давление Ру, МПа (кгс/см²)	200	300
2,5 (25)	2,2 (22)	2,20 (22,0)
1,6 (16)	1,6 (16)	1,40 (14,0)
1,0 (10)	1,0 (10)	0,90 (9,0)
0,6 (6)	0,6 (6)	0,56 (5,6)

Примечание. Применение сварных равнопроходных тройников с накладкой допускается для трубопроводов группы В с рабочим давлением Р_раб £ 1,57 МПа (16 кгс/см²) и расчетной температурой Т £ 100 °С.

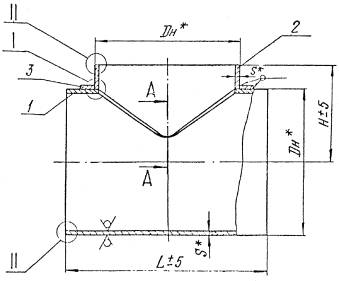

2. Конструкция и размеры сварных равнопроходных тройников с накладкой должны соответствовать указанным на черт. 1 и в табл. 2 и 3

А-А

к = Sн

Для Dн от 377 до 630 мм

Для Dн ³ 720 мм

^* Размеры для справок

Черт. 1

Таблица 2

Размеры в мм

Обозначение тройника	Условное давление Ру, МПа (кгс/см²)	Условный проход Dу	Размеры присоединяемых труб Dн ´ S	Dн	Dр		S	S₁	Sн	L	H	e	e₁	g	g₁	l	Масса, кг
Обозначение тройника	Условное давление Ру, МПа (кгс/см²)	Условный проход Dу	Размеры присоединяемых труб Dн ´ S	Dн	Номин.	Пред. откл.	S	S₁	Sн	L	H	e	e₁	g	g₁	l	Масса, кг
01	2,5 (25)	350	377´6	377	367	+0,57	8	4,5	8	700	330	8	24	12	3	15	63,2
02	1,6 (16)	400	426´8	426	412	+0,63	8	5,5	8	770	350	6	21	14	4	20	77,4
03	1,0 (10)	500	530´8	530	516	+0,70	10	6,5	6	900	400	6	23	16	4	20	131,6
04	1,6 (16)	600	630´12	630	608		12	9,5	8	1050	450	9	27	16	3	25	215,3
05	1,0 (10)	600	630´8	630	616		8	6,5	8	950	450	6	24	14	3	20	133,4
06		100	720´10	720	703	+0,80	10	8,0	10	1150	520		22	16	4		228,8
07		800	820´10	820	803	+0,90		8,0		1450	600		24				295,4
08	0,6 (6)	1000	1020´10	1020	1003	+1,00		7,5		1450	700		28				411,8
09	0,6 (6)	1200	1220´10	1220	1203	+1,00		8,0		1650	800		22		5		546,4

Пример условного обозначения тройника равнопроходного с накладкой диаметром 1220 мм и толщиной стенки 10 мм на Ру 0,6 МПа для трубопроводов группы В, на которые распространяются «Правила АЭУ», с контролем сварных швов по ПН АЭ Г-7-010 для IIIс категории сварного соединения:

Тройник равнопроходный с накладкой В1220´10-0,6-IIIс 13 ОСТ 34-10-512-90,

то же, для трубопроводов, на которые распространяются «Правила пара и горячей воды»:

Тройник равнопроходный с накладкой П1220´10-0,6-IIIс 13 ОСТ 34-10-512-90,

то же, для трубопроводов, на которые распространяются СНиП 3.05.05:

Тройник равнопроходный с накладкой 1220´10-0,6-IIIс 13 ОСТ 34-10-512-90,

Таблица 3

Обозначение тройника	Поз. 1 Корпус				Поз. 2 Штуцер	Поз. 3 Накладка
	Размеры, мм		Материал по ОСТ 34-10-416, раздел	Масса, кг	Обозначение	Обозначение по настоящему стандарту
	Dн ´ S	L	Материал по ОСТ 34-10-416, раздел	Масса, кг	Обозначение	Обозначение по настоящему стандарту
01	377´8	700	2	42,20	2-58 ОСТ 34-10-510	3-05
02	426´8	770		52,65	2-64	3-11
03	530´10	900		93,60	2-74	3-21
04	630´12	1050		156,30	2-82	3-29
05	630´8	950		91,45	2-81	3-30
05	720´10	1150		160,65	2-89	3-36
07	820´10	1300		204,50	2-96	3-43
08	1020´10	1450		274,75	2-110	3-53
09	1220´10	1650		368,90	2-117	3-56

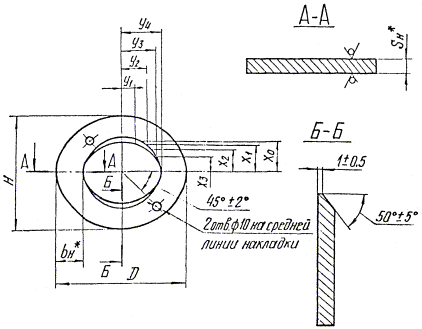

3. Конструкция и размеры накладок должны соответствовать указанным на черт. 2 и в табл. 4

Развертка

^* Размеры для справок

Черт. 2

Таблица 4

Размеры в мм

Обозначение накладки	Размеры			D	H	b_н	S_н	R	x₀	x₁	x₂	x₃	y₁	y₂	y₃	y₄	Масса, кг
Обозначение накладки	корпуса Dн	штуцера Dн₁		D	H	b_н	S_н	R	x₀	x₁	x₂	x₃	y₁	y₂	y₃	y₄	Масса, кг
3-01	377	108		214	214	45	6	188	57	53	40	22	22	40	53	57	1,09
3-02		133		242	240				70	64	49	27	27	50	65	71	1,26
3-03		159		268	266				83	76	58	32	32	59	78	84	1,44
3-01		220		338	326				113	104	80	43	43	82	109	119	1,87
3-05		325		512	426				163	155	118	64	65	128	181	206	2,82
3-06		377		626	504	50	8		192	177	136	73	75	149	216	253	4,98
3-07	426	159		268	266		6	213	83	76	58	32	32	59	77	84	1,60
3-08		220		338	326				113	104	80	43	43	82	109	119	2,08
3-09		325		486	434				167	155	118	64	65	125	173	193	3,03
3-10	426	377		556	484	50	6	213	192	177	136	73	75	145	203	228	3,47
3-11	426	426		716	572		8	213	216	200	153	83	85	168	245	288	5,66
3-12	530	108		214	214		6	265	57	53	40	22	22	40	53	57	1,21
3-13		133		240	240				70	64	49	27	27	49	64	70	1,40
3-14		159		268	266				83	77	59	32	33	59	77	84	1,60
3-15		220		332	326				113	104	80	43	44	81	107	116	2,06
3-16		219		332	328				114	105	80	44	44	80	106	116	2,04
3-17		273		390	380	60			140	129	99	54	54	100	133	145	2,94
3-18		325		470	452		8		166	153	117	63	64	120	160	175	4,73
3-19		377		600	564				192	177	136	73	75	142	192	210	5,82
3-20		426		592	532	50			216	200	153	83	84	162	221	246	5,05
3-21		530		874	696		6		268	248	189	103	106	207	303	357	5,21
3-22	630	220		330	326		8	315	113	104	80	43	43	81	106	115	2,74
3-23		377		588	564	60	12		192	177	136	73	74	140	186	204	8,62
3-24		377		508	484		8		192	177	136	73	74	140	186	204	5,28
3-25		426		650	612		12		216	200	153	83	84	158	213	235	9,60
3-26		426		570	532		8		216	200	153	83	84	158	213	235	5,93
3-27		530		784	696	70	8		268	248	189	103	104	202	280	312	9,11
3-28		530		724	636	50	6		268	248	189	103	104	202	280	312	4,66
3-29		630		1070	856		8		318	294	225	122	125	247	360	425	8,41
3-30		630		972	736				318	294	225	122	125	248	363	436	7,93
3-31	720	377		500	484			360	192	177	136	73	74	138	182	200	4,36
3-32		426		558	532				216	200	153	83	83	157	210	229	4,85
3-33		530		754	696	80			268	248	189	103	104	198	270	297	10,18
3-34		630		872	756				318	294	225	122	124	240	328	376	11,89
3-35		630		920	796		10		318	294	225	122	124	241	337	380	15,34
3-36		720		1208	946	50	10		363	335	257	139	143	283	414	494	11,92
3-37	820	377		536	524	70	8	410	192	177	136	73	74	138	182	198	6,35
3-38		426		592	572	70	8		216	200	153	83	83	156	207	226	7,06
3-39		530		738	696	80	10		268	248	189	103	103	196	264	289	12,56
3-40		630		872	796	80	10		318	294	225	122	124	236	322	356	14 87
3-41		630		818	736	50	6		318	294	225	122	124	237	323	359	5,37
3-42		720		966	826	50	6		363	335	257	139	142	275	385	433	6,25
3-43		820		1382	1076	70	10		413	382	292	158	162	322	473	566	19,06
3-44	920	530		668	636	50	6	460	268	248	189	103	104	195	260	284	4,45
3-45		630		814	756	60	8		318	294	225	122	123	234	315	347	8,58
3-46		720		942	846	60			363	335	257	139	141	269	370	411	9,87
3-47		820		1136	966	70			413	382	292	158	161	315	442	498	13,54
3-48	1020	530	680		656	60	8	510	268	248	189	103	103	194	257	280	7,19
3-49		630	824		776	70			318	294	225	122	124	234	313	342	10,08
3-50		720	900		826	70			363	335	257	139	141	268	362	400	11,23
3-51		820	1110		986	80	10		413	382	292	158	161	310	426	415	18,99
3-52		920	1290		1086	80			463	428	327	177	181	354	500	565	21,85
3-53		1020	1646		1246	100			513	474	363	197	201	400	590	713	32,95
3-54	1220	920	1150		1028	50	6	610	464	429	328	178	180	346	475	527	8,12
3-55		1020	1318		1146	50	6		513	474	363	197	200	386	535	599	8,67
3-56		1220	1920		1426	100	10		613	567	434	235	241	479	708	860	38,78

Пример условного обозначения накладки к тройнику с наружными диаметрами Dн 1220 мм и Dн₁ 1020 мм:

Накладка 3-55 ОСТ 34-10-512-90

4. Материал:

корпуса (дет. 1) - см. табл. 3;

штуцера (дет. 2) - см. табл. 4 ОСТ 34-10-510;

накладки - лист по ГОСТ 7350 из стали марки 08Х18Н10Т или 12Х18Н10Т по ГОСТ 5632.

Листы должны поставляться термообработанными с обязательным выполнением УЗК по п. 3.10б ГОСТ 7350, с гарантией предела текучести при температуре 350 °С (σ_Т ³ 17 кгс/мм²).

5. Отверстие в корпусе (дет. 1) разметить по штуцеру (дет. 2).

6. Обработку кромок и внутреннюю расточку Dр допускается производить, по усмотрению завода-изготовителя, до сварки штуцера с корпусом:

7. При сварке штуцера с корпусом до выполнения подварки корень шва удалить.

8. Допускается изготовление накладок из двух половин со сварным швом типа С-17 по оси «у».

9. Угол фаски накладки уменьшать равномерно с 50° до 0° (см. сеч. А-А и Б-Б).

10. Методы и объем контроля сварных соединений «штуцер - корпус- накладка» и «корпус - накладка» - послойный контроль внешним осмотром и измерение.

11. Сварные стыковые соединения - по ОСТ 34-10-417.

12. Расположение продольных сварных швов на штуцере и корпусе тройника устанавливается заводом-изготовителем, при этом расстояние между продольным сварным швом корпуса и сварным швом «корпус-штуцер» должно быть не менее 100 мм.

13. При контроле углового шва измерительная база штуцера должна быть видимой на расстоянии не более 5 мм от края сварного шва.

14. Места сопряжений кольцевых и продольных сварных швов и их участки длиной не менее 100 мм от точки сопряжения контролировать радиографической дефектоскопией в объеме 100 %.

15. Неуказанные предельные отклонения размеров ±.

16. Остальные технические требования - по ОСТ 34-10-440.
