ОТРАСЛЕВОЙ СТАНДАРТ

Детали и сборочные ЕДИНИЦЫ ТРУБОПРОВОДОВ АС Рраб < 2,2 МПа (22 кгс/см2) Т £ 300 °С

ШТУЦЕРА ДЛЯ ОТВЕТВЛЕНИЙ

Конструкция и размеры

ОСТ
34-10-509-90

Дата введения 01.01.91

Несоблюдение стандарта преследуется по закону

1. Настоящий стандарт распространяется на штуцера для ответвлений из коррозионностойкой стали трубопроводов групп В и С атомных станций по «Правилам АЭУ».

Стандарт соответствует требованиям «Правил АЭУ».

Допускается применение штуцеров для ответвлений для трубопроводов, на которые распространяются «Правила пара и горячей воды» и СНиП 3.05.05.

Примечание. Применение штуцеров для ответвлений допускается для трубопроводов группы В с рабочим давлением Рраб £ 1,57 МПа (16 кгс/см2) и расчетной температурой Т £ 100 °С.

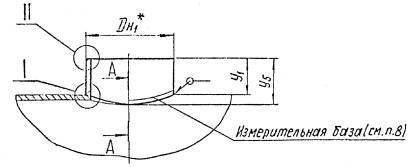

2. Конструкция и размеры штуцеров для ответвлений должны соответствовать указанным на чертеже и в таблице

А-А

Для Dн1 £ 76 мм

Для Dн1 ³ 89 мм

I

Подготовка кромки

Для S1 £ 3 мм Для S1 ³ 4,5 мм

Для Dн1 £ 76 мм

Для Dн1 ³ 89 мм

II

Для DН1 от 14 до 57 мм

Для DН1 от 76 до 108 мм

Для DН1 от 133 до 325 мм

Для Dн1 ³ 377 мм

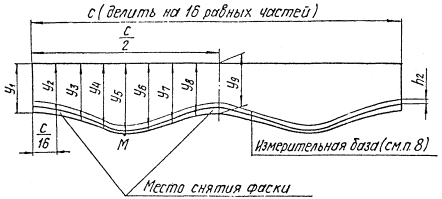

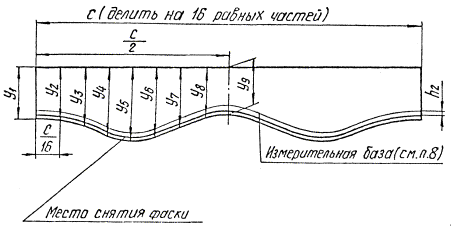

Шаблоны для разметки

Исполнение 2

Угол фаски уменьшать до 25° в точке М

Исполнение 3

* Размеры для справок


Размеры в мм

Обозначение

Условный проход

Размеры штуцера Dн1 ´ S1

Dр

S2 не менее

е

е1

g

g1

h2

l

Шаблон для разметки

Материал по ОСТ 34-10-416, раздел

Исполнение

Масса, кг

штуцера Dу1

основного трубопровода Dу

Номин.

Пред. откл.

с

у1 = у9

у2 = у8

у3 = у7

у4 = у6

у5

01

10

³ 65

14´2

10,5

+0,18

1,5

5

5

2

2

8

10

44

100

100

100

100

100

1

3

0,06

02

15

³ 80

18´2,5

13,5

2,0

56

0,09

03

20

³ 100

25´3

19,5

+0,21

2,5

79

0,16

04

25

³ 125

32´2,5

28

2,0

101

0,18

05

32

³ 150

38´3

33

+0,25

2,5

119

0,26

06

50

150 - 400

57´3

52

+0,30

7

179

101

101

103

0,41

07

500 - 1200

6

100

100

100

0,40

08

65

150

76´4,5

68

3,5

8

13

4

4

239

101

103

106

107

0,85

09

200 - 500

11

100

101

102

103

0,82

10

600 - 1200

9

100

100

100

0,79

11

80

350 - 900

89´5

80

4,0

11

13

5

5

10

280

101

102

103

1,07

12

1000, 1200

12

100

100

100

1,04

13

100

350 - 700

108´5

99

+0,35

4,0

11

14

5

5

10

10

339



101

102

103

105

1



1,31

14

800 - 1200

12



100

101

102

103



1,30

15

125

350 - 500

133´6

124

+0,40

14

18

7

7



420



101

103

105

108



1,96

16

600 - 1200

17





100

101

103

104

3

1,93

17



350, 400



150

20





100

102

107

112

114



2,44

18

150

500

159´6

18

15

500

106

109

111



2,40

19



600 - 1200



17





101

102

105

106



2,34

20



400



209

+0,46

5,0

15

19





104

113

123

127

2

4,20

21

200

500

220´7

21



690



103

110

118

121



4,08

22

600, 700

20





102

107

113

115

3

3,98

23



800 - 1200



19







101

104

108

110



3,88

24

250

400

273´11

255

6,5

20

30

10

10

25

858

105

111

125

140

146

2

8,97

25

500

25

110

121

132

137

8,65

26



600, 700











30













109

117

126

129





8,36

27

250

800, 900

273´11

255



6,5

20

27









858

105

108

114

121

123





8,15

28



1000, 1200





+0,52





26

10

10



25





107

112

117

119

1



8,00

29



800









30







139

150

160

163



13,88

30

300

900, 1000

325´12

305



7,0

21

29









1021



147

156

159





13,70

31



1200











27





10







138

145

151

154



3

13,56

32



800











21











141

156

171

178



8,64

33

350

900

377´6

367

+0,57

4,5

14

20

7

7



15

1184

135

140

154

167

173





8,51

34

1000

19





152

164

159





8,40

35



1200











18













139

149

159

163

2



8,23

36

400

1000

426´8

412

+0,63

5,5

16

24









1338



141

156

172

178





13,00

37

1200

23

8

8



20



140

153

165

171





12,70

38

500

530´8

516

+0,70

6,5

25









1664



143

163

183

192





16,95

39



500











21





10







103

110

118

121



3

6,25

40

200

600, 700

219´11

200

+0,46

7,5

20

20

10

7

25

690

100

102

107

113

115

1

6,08

41



³ 800











19











101

104

108

110



5,91

42

350

1000

377´8

367

+0,57

4,5

4,5

23

8

8

15

1184

135

140

151

163

168

2

11,00


Пример условного обозначения штуцера для ответвления с наружным диаметром 325 мм и толщиной стенки 12 мм, ответвляемого от трубопровода Dу 1200 мм для трубопроводов группы В, на которые распространяются «Правила АЭУ» с контролем сварных швов по ПН АЭГ-7-010 для IIIс категории сварного соединения:

Штуцер В325´12-1200-IIIс 31 ОСТ 34-10-509-90,

то же, для трубопроводов, на которые распространяются «Правила пара и горячей воды»:

Штуцер П325´12-1200-IIIс 31 ОСТ 34-10-509-90,

то же, для трубопроводов, на которые распространяются СНиП 3.05.05:

Штуцер 325´12-1200-IIIс 31 ОСТ 34-10-509-90.

3. Материал штуцера - см. таблицу.

4. Отверстие в трубопроводе разметить по штуцеру.

5. С целью обеспечения допустимого смещения кромок при S1 £ 5 мм выполнить калибровку или раздачу конца штуцера.

6. После приварки штуцера к трубопроводу на подкладном кольце последнее удалить, корень шва зачистить.

7. Допускается приварку штуцеров к трубопроводу производить без подкладного кольца при условии обеспечения:

- для Dн1 £ 220 мм - сквозного проплавления,

- для Dн1 ³ 325 мм - подварки корня шва.

8. При контроле углового шва измерительная база штуцера должна быть видимой на расстоянии не более 5 мм от края сварного шва.

9. Методы и объем контроля сварного соединения штуцера с трубопроводом - в соответствии с ОСТ 34-10-440.

10. Сварные стыковые соединения по ОСТ 34-10-417.

11. Расположение продольных сварных швов на штуцере устанавливается заводом-изготовителем с учетом требований п. 2.4.3.15 «Правил АЭУ».

12. Остальные технические требования по ОСТ 34-10-440.

13. Неуказанные предельные отклонения размеров ±.
