ОТРАСЛЕВОЙ СТАНДАРТ
|
Детали и сборочные единицы трубопроводов АС Pраб < 2,2 МПа (22 кгс/см2), T ≤ 300 °С ШТУЦЕРЫ |
ОСТ 34-10-439-90 |
Дата введения 01.01.91
Несоблюдение стандарта преследуется по закону
1. Настоящий стандарт распространяется на штуцеры из коррозионностойкой стали для трубопроводов групп B и C атомных станций по «Правилам АЭУ».
Стандарт соответствует требованиям «Правил АЭУ».
Допускается применение штуцеров по данному стандарту для трубопроводов, на которые распространяются «Правила пара и горячей воды» и СНиП 3.05.05.

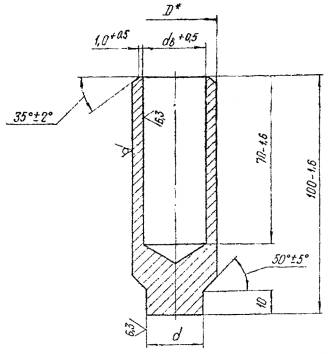

2. Конструкция и размеры штуцера должны соответствовать указанным на чертеже и в таблице.
* Размер для справок
Размеры в мм
|
Обозначение |
Условное давление Pу, МПа (кгс/см2) |
Условный проход Dу |
D |
d |
dв |
Масса, кг |
|
|
Номин. |
Пред. откл. |
||||||
|
01 |
2,5 (25) |
6 |
12 |
4 |
-0,04 -0,12 |
6 |
0,06 |
|
02 |
10 |
18 |
7 |
-0,05 -0,15 |
10 |
0,14 |
|
|
03 |
15 |
22 |
10 |
13 |
0,20 |
||
|
04 |
20 |
28 |
15 |
-0,06 -0,18 |
19 |
0,29 |
|
|
05 |
25 |
38 |
24 |
-0,07 -0,21 |
28 |
0,50 |
|
|
06 |
32 |
42 |
28 |
33 |
0,55 |
||
|
07 |
50 |
63 |
47 |
-0,08 -0,25 |
52 |
1,17 |
|
Пример условного обозначения штуцера Dу 25 мм на условное давление Pу 2,5 МПа (25 кгс/см2):
Штуцер 25-2,5 05 ОСТ 34-10-439-90.
3. Материал - Круг
.
Допускается применение стали марки 12Х18Н10Т по ГОСТ 5632.
4. Неуказанные предельные отклонения размеров - по классу точности «грубый» ГОСТ 25670.
5. Несоосность диаметров D и dв не более 0,5 мм.
6. Сварные стыковые соединения - по ОСТ 34-10-417.
7. Остальные технические требования - по ОСТ 34-10-440.
Лист регистрации изменений ОСТ 34-10-439-90
|
Изм. |
Номера листов (страниц) |
Номер документа |
Подпись |
Дата |
Срок введения изменения |
|||
|
измененных |
замененных |
новых |
аннулированных |
|||||
|
|
|
|
|
|
|
|
|
|
