ОТРАСЛЕВОЙ СТАНДАРТ
|
Детали и сборочные единицы трубопроводов АС Pраб < 2,2 МПа (22 кгс/см2), T ≤ 300 °С ТРОЙНИКИ РАВНОПРОХОДНЫЕ СВЕРЛЕНЫЕ Конструкция и размеры |
ОСТ 34-10-432-90 |
Дата введения 01.01.91
Несоблюдение стандарта преследуется по закону
1. Настоящий стандарт распространяется на равнопроходные сверленые тройники из коррозионностойкой стали для ответвлений трубопроводов групп B и C атомных станций по «Правилам АЭУ».
Стандарт соответствует требованиям «Правил АЭУ».
Допускается применение равнопроходных сверленых тройников по данному стандарту для трубопроводов, на которые распространяются «Правила пара и горячей воды» и СНиП 3.05.05.

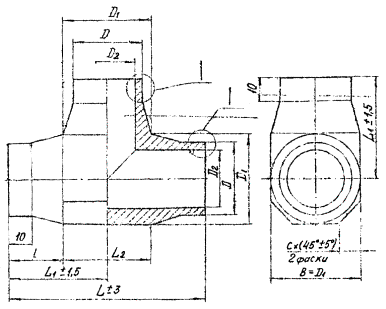

2. Конструкция и размеры подкладных колец должны соответствовать указанным на чертеж и в таблице.
I
Размеры в мм
|
Обозначение |
Условное давление Pу, МПа (кгс/см2) |
Условный проход Dу |
Размеры присоединяемых труб Dн×S |
D = Dн |
D1 = B = L2 |
D2 |
L |
L1 |
l |
c |
Масса, кг |
|||
|
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
|||||||||
|
01 |
2,5 (25) |
10 |
14×2 |
14 |
+0,5 |
20 |
+1,0 |
10,5 |
+0,20 |
60 |
30 |
20,0 |
5 |
0,08 |
|
02 |
15 |
18×2,5 |
18 |
24 |
13,5 |
+0,24 |
18,0 |
0,09 |
||||||
|
03 |
20 |
25×3 |
25 |
30 |
19,5 |
+0,28 |
70 |
35 |
20,0 |
8 |
0,13 |
|||
|
04 |
25 |
32×2,5 |
33 |
38 |
28 |
90 |
45 |
26,0 |
0,21 |
|||||
|
05 |
32 |
38×3 |
39 |
+0,8 |
45 |
+1,4 |
33 |
+0,34 |
100 |
50 |
27,5 |
10 |
0,45 |
|
Пример условного обозначения тройника равнопроходного Dу 25 мм:
Тройник равнопроходной 25 04 ОСТ 34-10-432-90.
3. Материал - сталь марок 08Х18Н10Т или 12Х18Н10Т по ГОСТ 5632.
4. Неуказанные предельные отклонения размеров - по классу точности «грубый» ГОСТ 25670.
5. Несоосность отверстий D и D2 не более 0,5 мм.
6. Сварные стыковые соединения - по ОСТ 34-10-417.
7. Остальные технические требования - по ОСТ 34-10-440.
