ОТРАСЛЕВОЙ СТАНДАРТ
|
Детали и сборочные единицы трубопроводов АС Pраб < 2,2 МПа (22 кгс/см2), T ≤ 300 °С ФЛАНЦЫ ПЛОСКИЕ ПРИВАРНЫЕ С РЕБРАМИ Конструкция и размеры |
ОСТ 34-10-426-90 |
Дата введения 01.01.91
Несоблюдение стандарта преследуется по закону
1. Настоящий стандарт распространяется на плоские приварные фланцы с ребрами из коррозионностойкой стали, для трубопроводов атомных станций, на которые распространяются «Правила пара и горячей воды» и СНиП 3.05.05.
Пределы применения фланцев приведены в табл. 1.
|
Условное давление Pу, МПа (кгс/см2) |
Рабочее давление Pраб, МПа (кгс/см2) для температуры среды, °С |
|
|
200 |
300 |
|
|
0,63 (6,3) |
0,6 (6) |
0,54 (5,4) |
|
1,00 (10,0) |
1,0 (10) |
0,90 (9,0) |
|
1,60 (16,0) |
1,6 (16) |
1,40 (14,0) |
|
2,50 (25,0) |
2,2 (22) |
2,20 (22,0) |

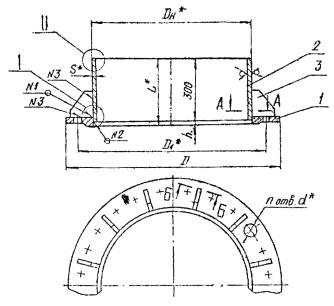

2. Конструкция и размеры плоских приварных фланцев должны соответствовать указанным на черт. 1 и в табл. 2 и 3.
I
А - А
Б - Б повернуто
II
Dн 630 мм
Dн от 720 до 1220 мм
* Размеры для справок
Размеры в мм
|
Обозначение фланцев с ребрами |
Условное давление Pу, МПа (кгс/см2) |
Условный проход Dу |
D |
D1 |
Dр |
S1 не менее |
L |
l |
h |
d |
n |
K |
K1 |
Масса, кг |
|
|
Номин. |
Пред. откл. |
||||||||||||||
|
01 |
0,6 (6) |
1200 |
1400 |
1340 |
1203 |
+1,0 |
7,5 |
311 |
20 |
11 |
33 |
32 |
10 |
19 |
225,3 |
|
02 |
1,0 (10) |
700 |
895 |
840 |
703 |
+0,8 |
8,0 |
30 |
24 |
117,8 |
|||||
|
03 |
800 |
1010 |
950 |
803 |
+0,9 |
33 |
149,4 |
||||||||
|
04 |
900 |
1110 |
1050 |
903 |
7,0 |
28 |
166,9 |
||||||||
|
05 |
1000 |
1220 |
1160 |
1003 |
+1,0 |
7,5 |
36 |
200,5 |
|||||||
|
06 |
1,6 (16) |
700 |
910 |
840 |
703 |
+0,8 |
8,0 |
24 |
165,8 |
||||||
|
07 |
800 |
1080 |
950 |
803 |
+0,9 |
39 |
190,2 |
||||||||
|
08 |
2,5 (25) |
600 |
840 |
770 |
608 |
+0,7 |
9,5 |
313 |
25 |
13 |
20 |
12 |
23 |
151,1 |
|
Пример условного обозначения фланца плоского приварного с ребрами для трубопровода Dу 700 мм на условное давление Pу 1,0 МПа с контролем сварных швов по ПНАЭ Г-7-009 для IIIс категории сварного соединения:
Фланец с ребрами 700-1,0-IIIс 02 ОСТ 34-10-426-90.
Таблица 3
|
Обозначение фланцев с ребрами |
Поз. 1 Фланец кол. 1 |
Поз. 2 Труба кол. 1 |
Поз. 3 Ребро |
||
|
Обозначение по настоящему стандарту |
Размеры, мм |
Масса, кг |
Обозначение по настоящему стандарту |
Кол. |
|
|
Dн×S |
|||||
|
01 |
1-01 |
1220×10 |
90,04 |
3-02 |
16 |
|
02 |
1-02 |
720×10 |
52,84 |
3-01 |
12 |
|
03 |
1-03 |
820×10 |
60,28 |
3-02 |
|
|
04 |
1-04 |
920×10 |
67,72 |
14 |
|
|
05 |
1-05 |
1020×10 |
75,16 |
3-03 |
|
|
06 |
1-06 |
720×10 |
52,84 |
3-02 |
12 |
|
07 |
1-07 |
820×10 |
60,28 |
3-03 |
|
|
08 |
1-08 |
630×12 |
55,19 |
10 |
|

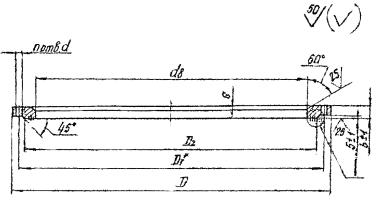

2. Конструкция и размеры фланца (поз. 1) должны соответствовать указанным черт. 2 и в табл. 4.
I
Черт. 2
|
Условное давление Pу, МПа (кгс/см2) |
Условный проход Dу |
D |
D1 |
D2 |
dв |
d |
n |
Кол. канавок |
c |
b |
Масса, кг |
|
|
1-01 |
0,6 (6) |
200 |
1400 |
1340 |
1295 |
1220 |
33 |
32 |
3 |
10 |
45 |
110,87 |
|
1-02 |
1,0 (10) |
700 |
895 |
840 |
800 |
720 |
30 |
24 |
36 |
52,12 |
||
|
1-03 |
800 |
1010 |
950 |
903 |
820 |
33 |
40 |
72,17 |
||||
|
1-04 |
900 |
1110 |
1050 |
1005 |
920 |
28 |
79,42 |
|||||
|
1-05 |
1000 |
1220 |
1150 |
1110 |
1020 |
36 |
45 |
104,89 |
||||
|
1-06 |
1,6 (16) |
700 |
910 |
840 |
800 |
720 |
24 |
4 |
56 |
89,85 |
||
|
1-07 |
800 |
1020 |
950 |
905 |
820 |
39 |
107,00 |
|||||
|
1-08 |
2,5 (25) |
600 |
840 |
770 |
720 |
630 |
20 |
12 |
50 |
79,28 |

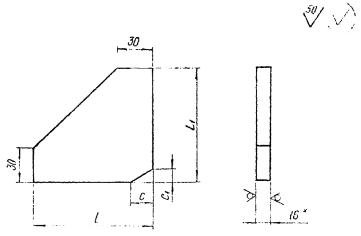

3. Конструкция и размеры ребра (поз. 3) должны соответствовать указанным по черт 3 и в табл. 5.
* Размер для справок
Размеры в мм
|
Обозначение ребра |
L1 |
L |
c |
c1 |
Масса, кг |
|
3-01 |
130 |
85 |
25 |
15 |
0,95 |
|
3-02 |
165 |
90 |
0,10 |
||
|
3-03 |
100 |
1,06 |
5. Материал:
фланцев и ребер - сталь листовая по ГОСТ 7350 (с обязательным выполнением УЗК по п. 3.10б) марок 08Х18Н10Т или 12Х18Н10Т по ГОСТ 5632;
патрубков - трубы сварные из стали марок 08Х18Н10Т или 12Х18Н10Т по ТУ 95.349.
6. Длины патрубков (L1), указанные в табл. 3, могут быть увеличены по усмотрению организации, проектирующей трубопроводы.
7. Неуказанные предельные отклонения размеров по классу точности «грубый» ГОСТ 25670.
8. Болты, шпильки, гайки и шайбы для соединения фланцев должны изготавливаться из стали 08Х16Н13М2Б по ГОСТ 5632.
9. Технические требования на сталь сортовую по ГОСТ 5949.
10. Технические требования на крепежные детали - по ГОСТ 20700.
11. Сварные стыковые соединения - по ОСТ 34-10-417.
12. Остальные технические требования на фланцы по ГОСТ 12815, ГОСТ 12816, ГОСТ 12820.
13. Контроль качества сварного соединения:
Методы и объем контроля - в соответствии с ОСТ 34-10-440. Для сварных швов № 2 и № 3 допускается послойный контроль внешним осмотром и измерение.
При определении угловых сварных соединений привариваемым элементом считать трубу, основным - фланец.
19. Остальные технические требования - по ОСТ 34-10-440.
