ОТРАСЛЕВОЙ СТАНДАРТ

Детали и сборочные единицы трубопроводов АС

Pраб < 2,2 МПа (22 кгс/см2), T ≤ 300 °С

ОТВОДЫ СВАРНЫЕ

Конструкция и размеры

ОСТ

34-10-419-90

Дата введения 01.01.91

Несоблюдение стандарта преследуется по закону

1. Настоящий стандарт распространяется на сварные отводы из коррозионностойкой стали для трубопроводов групп B и C атомных станций по «Правилам АЭУ».

Стандарт соответствует требованиям «Правил АЭУ».

Допускается применение сварных отводов по данному стандарту для трубопроводов, на которые распространяются «Правила пара и горячей воды» и СНиП 3.05.05.

Пределы применения отводов приведены в табл. 1.

Таблица 1

Условное давление Pу, МПа (кгс/см2)

Рабочее давление Pраб, МПа (кгс/см2) для температуры среды, °С

200

300

2,5 (25)

2,2 (22)

2,2 (22)

1,6 (16)

1,6 (16)

1,4 (14)

1,0 (10)

1,0 (10)

0,9 (9)

Примечания:

1. Применение сварных отводов допускается для трубопроводов группы B с рабочим давлением Рраб ≤ 1,57 МПа (16 кгс/см2) и расчетной температурой T ≤ 100 °С.

2. Сварные отводы Dу ≤ 300 мм применять только в случае невозможности использования крутоизогнутых отводов по ОСТ 34-10-418-90.

2. Конструкция и размеры сварных отводов должны соответствовать указанным на черт. 1 и в табл. 2 и 3.

Для угла α 30°

Для угла α 45 и 60°

Для α 90°

I

Для Dн ≤ 325 мм

Для Dн ≥ 377 мм

* Размеры для справок

Черт. 1

Таблица 2

Размеры в мм

Обозначение отвода сварного

Условное давление Pу, МПа (кгс/см2)

Условный проход Dу

Размеры присоединяемых труб Dн×S

Dн

S1

R

α1

α2

φ

a

a1

b

b1

c

e

g

Масса, кг

Номин.

Пред. откл.

Номин.

Пред. откл.

Отводы с углом α 30°

01

2,5 (25)

125

133×6

133

6

255

15°

-

150°

-

136

-

100

118

14

±3

1,5

+1,5

-1,0

4,5

02

150

159×6

159

270

142

121

5,8

03

200

219×11

219

11

295

159

129

21

±4

2,0

+2,0

-1,5

14,4

04

220×7

220

7

15

1,5

+1,5

-1,0

9,3

05

250

273×11

273

11

410

198

125

160

21

2,0

+2,0

-1,5

23,5

06

300

325×12

325

12

490

225

138

181

22

±5

35,0

Отводы с углом α 45°

07

2,5 (25)

125

133×6

133

6

320

11°15′

22°30′

135°

154

127

100

100

182

14

±3

1,5

+1,5

-1,0

7,1

08

150

159×6

159

330

163

131

187

8,5

09

200

219×11

219

11

360

187

143

199

21

±4

2,0

+2,0

-1,5

23,1

10

220×7

220

7

15

1,5

+1,5

-1,0

14,8

11

250

273×11

273

11

410

218

160

110

106

220

21

2,0

+2,0

-1,5

31,4

12

300

325×12

325

12

490

260

180

130

115

253

22

±5

47,7

Отводы с углом α 60°

13

2,5 (25)

125

133×6

133

6

255

15°

30°

120°

172

136

100

100

197

14

±3

1,5

+1,5

-1,0

7,3

14

150

159×6

159

270

187

142

206

9,2

15

200

219×11

219

11

295

217

159

220

21

±4

2,0

+2,0

-1,5

25,3

16

220×7

220

7

15

1,5

+1,5

-1,0

15,9

17

250

273×11

273

11

410

293

196

147

123

287

21

2,0

+2,0

-1,5

40,0

18

300

325×12

325

12

490

350

225

176

138

333

22

±5

60,5

Отводы с углом α 90°

19

2,5 (25)

125

133×6

133

6

320

11°15′

22°30′

90°

154

127

100

100

370

14

±3

1,5

+1,5

-1,0

12,1

20

150

159×6

159

330

163

131

380

14,8

21

200

219×11

219

11

360

187

143

410

21

±4

2,0

+2,0

-1,5

40,6

22

220×7

220

7

15

1,5

+1,5

-1,0

25,9

23

250

273×11

273

11

410

218

160

110

106

460

21

2,0

+2,0

-1,5

56,6

24

300

325×12

325

12

490

260

180

130

115

540

22

±5

86,0

Отводы с углом α 30°

25

2,5 (25)

350

377×6

377

6

570

15°

-

150°

-

206

-

105

156

14

±3

2,0

±1,5

17,3

26

400

426×8

426

8

640

230

116

173

17

±4

29,4

27

500

530×8

530

800

286

144

215

45,6

28

1,6 (16)

600

630×8

630

950

344

175

260

63,9

29

2,5 (25)

630×12

12

23

±5

2,5

+2,0

-1,5

97,4

30

700

720×10

720

10

1080

388

195

292

19

±4

2,0

±1,5

104,4

31

1,6 (16)

800

820×10

820

1230

440

220

330

133,8

32

900

920×10

920

1380

494

248

370

167,9

33

1000

1020×10

1020

1530

548

275

410

207,2

34

1,0 (10)

1200

1220×10

1220

1830

655

328

490

297,6

Отводы с углом α 45°

35

2,5 (25)

350

377×6

377

6

570

11°15′

22°30′

135°

302

200

152

126

286

14

±3

2,0

±1,5

31,4

36

400

426×8

426

8

640

340

220

170

135

315

17

±4

52,0

37

500

530×8

530

800

424

215

214

110

331

68,3

38

1,6 (16)

600

630×8

630

950

504

255

254

130

393

96,7

39

2,5 (25)

630×12

12

23

±5

2,5

+2,0

-1,5

144,5

40

700

720×10

720

10

1080

574

290

286

146

447

19

±4

2,0

±1,5

155,4

41

1,6 (16)

800

820×10

820

1230

652

328

326

165

509

200,7

42

900

920×10

920

1380

732

368

366

185

572

252,9

43

1000

1020×10

1020

1530

812

408

406

205

634

310,2

44

1,0 (10)

1200

1220×10

1220

1830

972

488

486

245

758

442,4

Отводы с углом α 60°

45

2,5 (25)

350

377×6

377

6

570

15°

30°

120°

406

206

204

105

379

14

±3

2,0

±1,5

34,6

46

400

426×8

426

8

640

458

230

230

116

420

17

±4

58,5

47

500

530×8

530

800

572

286

288

144

462

90,8

48

1,6 (16)

600

630×8

630

950

678

344

340

175

548

128,2

49

2,5 (25)

630×12



12

23

±5

2,5

+2,0

-1,5

193,0

50

700

720×10

720

10

1080

772

388

386

195

624

19

±4

2,0

±1,5

207,9

51

1,6 (16)

800

820×10

820

1230

880

440

440

220

710

267,5

52

900

920×10

920

1380

986

494

494

248

797

337,7

53

1000

1020×10

1020

1530

1094

548

548

275

883

415,5

54

1,0 (10)

1200

1220×10

1220

1830

1308

655

654

328

1057

597,6

Отводы с углом α 90°

55

2,5 (25)

350

377×6

377

6

570

11°15′

22°30′

90°

302

200

152

126

620

14

±3

2,0

±1,5

44,8

56

400

426×8

426

8

640

340

220

170

135

690

17

±4

95,0

57

500

530×8

530

800

424

215

214

110

800

135,8

58

1,6 (16)

600

630×8

630

950

504

255

254

130

950

191,9

59

2,5 (25)

630×12

12

23

±5

2,5

+2,0

-1,5

285,8

60

700

720×10

720

10

1080

574

290

286

146

1080

19

±4

2,0

±1,5

309,3

61

1,6 (16)

800

820×10

820

1230

652

328

326

165

1230

400,6

62

900

920×10

920

1380

732

368

366

185

1380

504,9

63

1000

1020×10

1020

1530

812

408

406

205

1530

619,7

64

1,0 (10)

1220

1220×10

1220

1830

972

488

486

245

1830

885,0



Пример условного обозначения сварного отвода с углом α 45° из трубы диаметром 426 мм и толщиной стенки 8 мм на условное давление 1,5 МПа (15 кгс/см2) для трубопроводов группы B, на которые распространяются «Правила АЭУ», с контролем сварных швов по ПНАЭ Г-7-010 для IIIс категории сварного соединения:

Отвод B 45°-426×8-1,5-IIIс 36 ОСТ 34-10-419-90,

то же, для трубопроводов группы С на условное давление Pу = 2,5 МПа (25 кгс/см2) с контролем сварных швов для IIIв категории сварного соединения:

Отвод С 45°-426×8-2,5-IIIв 36 ОСТ 34-10-419-90,

то же, для трубопроводов, на которые распространяются «Правила пара и горячей воды»:

Отвод П 45°-426×8-2,5-IIIв 36 ОСТ 34-10-419-90,

то же, для трубопроводов, на которые распространяются СНиП 3.05.05:

Отвод 45°-426×8-2,5-IIIв 36 ОСТ 34-10-419-90,

то же, в котором вместо концевых секторов используются трубы с косым срезом (тип К) с длинами 1000 и 1500 мм:

Отвод 45°-426×8-1000-1500-2,5-IIIв 36 ОСТ 34-10-419-90.

Таблица 3

Обозначение отвода сварного

Поз. 1

Сектор концевой кол. 2

Поз. 2

Сектор промежуточный

Обозначение

Обозначение

Кол.

01

1-07

-

-

02

1-08

03

1-09

04

1-10

05

1-11

06

1-12

07

1-01

2-01

1

08

1-02

2-02

09

1-03

2-03

10

1-04

2-04

11

1-05

2-05

12

1-06

2-06

13

1-07

2-07

14

1-08

2-08

15

1-09

2-09

16

1-10

2-10

17

1-11

2-11

18

1-12

2-12

19

1-01

2-01

3

20

1-02

2-02

21

1-03

2-03

22

1-04

2-04

23

1-05

2-05

24

1-06

2-06

25

1-23

-

-

26

1-24

27

1-25

28

1-26

29

1-27

30

1-28

31

1-29

32

1-30

33

1-31

34

1-32

35

1-13

2-13

1

36

1-14

2-14

37

1-15

2-15

38

1-16

2-16

39

1-17

2-17

40

1-18

2-18

41

1-19

2-19

42

1-20

2-20

43

1-21

2-21

44

1-22

2-22

45

1-23

2-23

46

1-24

2-24

47

1-25

2-25

48

1-26

2-26

49

1-27

2-27

50

1-28

2-28

51

1-29

2-29

52

1-30

2-30

53

1-31

2-31

54

1-32

2-32

55

1-13

2-13

3

56

1-14

2-14

57

1-15

2-15

58

1-16

2-16

59

1-17

2-17

60

1-18

2-18

61

1-19

2-19

62

1-20

2-20

63

1-21

2-21

64

1-22

2-22

3. Конструкция и размеры концевого сектора должны соответствовать указанным на черт. 2 и в табл. 4.

I

Для Dн ≤ 325 мм

Для Dн ≥ 377 мм

II

Для Dн ≤ 325 мм

Для Dн от 377 до 630 мм

Для Dн ≥ 720 мм

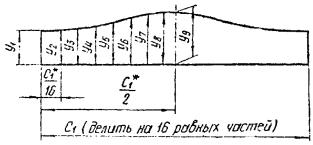

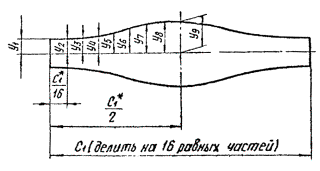

Шаблон для разметки

* Размеры для справок

Черт. 2

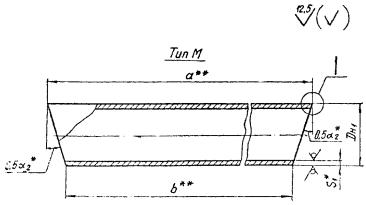

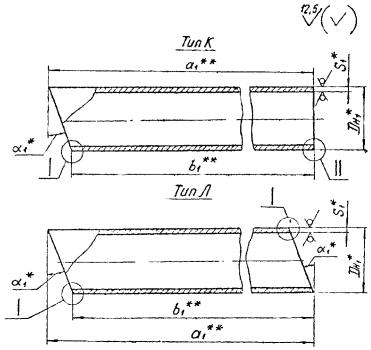

4. Конструкция и размеры концевых секторов, применяемых в качестве труб с косыми срезами, должны соответствовать указанным на черт. 3 и в табл. 4.

Выносные элементы I, II и разметку косых торцов труб см. черт. 2.

* Размеры для справок.

** Размеры устанавливаются проектировщиком трубопровода.

Черт. 3

Таблица 4

Размеры в мм

Обозначение сектора концевого

Условное давление Pу, МПа (кгс/см2)

Условный проход Dу

Dн

S1

Dр

l

S2 не менее

α1

a1

b1

Шаблон для разметки

Масса, кг

Номин.

Пред. откл.

c1

y1

y2

y3

y4

y5

y6

y7

y8

y9

1-01

2,5 (25)

125

133

6

124

+0,40

15

4,0

11°15′

127

100

418

100

101

104

108

114

119

123

126

127

2,2

1-02

150

159

150

132

500

105

110

116

122

127

130

132

2,6

1-03

200

219

11

200

+0,46

25

7,5

144

688

102

106

114

122

130

137

142

144

6,9

1-04

220

7

209

15

5,0

691

4,5

1-05

250

273

11

255

+0,52

25

6,5

160

106

858

106

108

113

122

133

143

152

157

160

9,4

1-06

300

325

12

305

7,0

180

115

1021

115

117

124

135

148

160

171

178

180

13,8

1-07

125

133

6

124

+0,40

15

4,0

15°

136

100

418

100

101

105

111

118

125

131

135

136

2,2

1-08

150

159

150

144

500

102

106

113

121

129

136

142

144

2,8

1-09

200

219

11

200

+0,46

25

7,5

159

688

109

118

130

141

150

157

159

7,4

1-10

220

7

209

15

5,0

691

4,8

1-11

250

273

11

255

+0,52

25

6,5

198

125

858

125

127

135

147

161

175

187

195

198

11,4

1-12

300

325

12

305

7,0

225

138

1021

138

141

151

165

182

198

212

222

225

17,0

1-13

350

377

6

367

+0,57

15

4,5

11°15′

200

126

1184

126

129

137

149

164

178

190

198

200

9,1

1-14

400

426

8

412

+0,63

20

5,5

220

135

1338

135

138

147

161

178

194

208

217

220

14,8

1-15

500

530

516

+0,70

6,5

215

110

1665

110

114

126

143

163

183

200

211

215

16,9

1-16

1,6 (16)

600

630

616

255

130

1979

130

134

148

168

192

216

236

250

255

23,9

1-17

2,5 (25)

12

608

25

9,5

35,3

1-18

700

720

10

703

+0,80

20

7,0

290

146

2262

146

151

167

190

218

246

269

285

290

38,3

1-19

1,6 (16)

800

820

803

+0,90

328

165

2576

165

171

189

215

247

278

304

322

328

49,6

1-20

900

920

903

368

185

2890

185

192

212

241

277

312

341

361

368

62,5

1-21

1000

1020

1003

+1,00

408

205

3204

205

213

235

268

307

345

378

400

408

76,9

1-22

1,0 (10)

1200

1220

1203

488

245

3833

245

254

280

319

366

413

452

478

488

109,8

1-23

2,5 (25)

350

377

6

367

+0,57

15

4,0

15°

206

105

1184

105

109

120

136

166

175

191

202

206

8,5

1-24

400

426

8

412

+0,53

20

6,0

230

116

1338

116

120

132

151

173

194

213

225

230

14,4

1-25

500

530

516

+0,70

5,5

286

144

1665

144

149

164

187

215

242

265

280

286

22,4

1-26

1,6 (16)

600

630

616

344

175

1979

175

181

200

227

260

292

319

338

344

31,5

1-27

2,5 (25)

12

508

+0,70

25

9,5

47,8

1-28

700

720

10

703

+0,80

20

7,0

388

195

2262

195

202

223

255

292

328

360

381

388

51,4

1-29

1,6 (16)

800

820

803

+0,90

440

220

2576

220

228

252

287

330

372

407

431

440

66,3

1-30

900

920

903

494

248

2890

248

257

284

324

371

417

457

484

494

83,4

1-31

1000

1020

1003

+1,00

548

275

3204

275

285

315

359

411

463

507

537

548

102,9

1-32

1,0 (10)

1200

1220

1203

655

328

3833

328

340

376

429

492

554

607

643

655

147,6

Пример условного обозначения концевого сектора с углом α1 11°15′, диаметром 426 мм, толщиной 8 мм на условное давление 2,5 МПа (25 кгс/см2) для трубопроводов группы C:

Сектор концевой C 11°15′-426×8-2,5 1-14 ОСТ 34-10-419-90.

Пример условного обозначения концевого сектора, применяемого в качестве трубы с косым срезом типа К, с углом α1 11°15′, диаметром 426 мм, толщиной стенки 8 мм и длиной a1 = 1000 мм, на условное давление Pу 1,5 МПа (1,5 кгс/см2) для трубопроводов группы B:

Труба B 11°15′ К-426×8-1000-1,5 1-14 ОСТ 34-10-419-90,

то же, для трубы с косыми срезами типа Л:

Труба B 11°15′ Л-426×8-1000-1,5 1-14 ОСТ 34-10-419-90,

то же, для концевого сектора, применяемого в качестве трубы с косым срезом типа К, для трубопроводов группы C на условное давление Pу 2,5 МПа (25 кгс/см2):

Труба C 11°15′ К-426×8-1000-2,5 1-14 ОСТ 34-10-419-90,

то же, для трубы с косыми срезами типа Л:

Труба C 11°15′ Л-426×8-1000-2,5 1-14 ОСТ 34-10-419-90.

5. Конструкция и размеры промежуточного сектора должны соответствовать указанным на черт. 4 и в табл. 5.

I

Для Dн ≤ 325 мм

Для Dн ≥ 377 мм

Шаблон для разметки

* Размеры для справок

Черт. 4

6. Конструкция и размеры промежуточного сектора, применяемого в качестве трубы с косыми срезами, должны соответствовать указанным на черт. 5 и в табл. 5.

Выносной элемент I и разметку косых торцов труб см. черт. 4.

* Размеры для справок

** Размеры устанавливаются проектировщиком трубопровода

Черт. 5

Таблица 5

Размеры в мм

Обозначение сектора промежуточного

Условное давление Pу, МПа (кгс/см2)

Условный проход Dу

Dн

S1

α2

a

b

Шаблон для разметки

Масса, кг

c1

y1

y2

y3

y4

y5

y6

y7

y8

y9

2-01

2,5 (25)

125

133

6

22°30′

154

100

418

50

51

54

58

64

69

73

76

77

2,4

2-02

150

159

162

500

55

60

66

72

77

80

81

3,0

2-03

200

219

11

186

688

52

56

64

72

80

87

92

93

8,2

2-04

220

7

691

5,3

2-05

250

273

11

218

110

858

55

57

62

71

82

92

101

106

109

11,7

2-06

300

325

12

260

130

1021

65

67

74

85

98

110

121

128

130

18,2

2-07

125

133

6

30°

172

100

418

50

51

55

61

68

75

81

85

86

2,6

2-08

150

159

188

500

53

57

64

72

80

87

92

94

3,3

2-09

200

219

11

218

688

52

59

68

80

91

100

107

109

9,1

2-10

220

7

691

5,8

2-11

250

273

11

294

148

858

74

76

84

96

110

124

136

144

147

15,7

2-12

300

325

12

350

176

1021

88

91

101

115

132

148

162

172

175

24,6

2-13

350

377

6

22°30′

302

152

1184

76

79

87

99

114

128

140

148

151

12,6

2-14

400

426

8

340

170

1338

85

88

97

111

128

144

158

167

170

21,2

2-15

500

530

424

214

1665

107

111

122

139

159

179

196

207

212

33,0

2-16

1,6 (16)

600

630

8

22°30′

504

254

1979

127

131

145

165

189

213

233

247

252

47,1

2-17

2,5 (25)

12

69,5

2-18

700

720

10

574

286

2262

143

148

164

187

215

243

266

282

287

75,7

2-19

1,6 (16)

800

620

652

326

2576

163

169

187

213

245

276

302

320

326

98,0

2-20

900

920

732

366

2890

183

190

210

239

275

310

339

359

366

124,2

2-21

1000

1020

812

406

3204

203

211

233

266

305

343

376

398

406

152,8

2-22

1,0 (10)

1200

1220

972

486

3833

243

252

278

317

364

411

450

476

486

218,5

2-23

2,5 (25)

350

377

6

30°

406

204

1184

102

106

117

133

153

172

188

199

203

16,9

2-24

400

426

8

458

230

1338

115

119

131

150

172

193

212

224

229

28,5

2-25

500

530

572

288

1665

144

149

164

187

215

242

265

280

280

44,5

2-26

1,6 (16)

600

630

678

340

1979

170

176

195

222

255

287

314

333

339

63,4

2-27

2,5 (25)

12

93,8

2-28

700

720

10

772

386

2262

193

200

221

253

290

326

358

379

386

102,1

2-29

1,6 (16)

800

820

880

440

2576

220

228

252

287

330

372

407

431

440

132,0

2-30

900

920

986

494

2890

247

256

283

323

370

416

456

483

493

167,0

2-31

1000

1020

1094

548

3204

274

284

314

358

410

462

506

536

547

205,4

2-32

1,0 (10)

1200

1220

1308

654

3833

327

339

375

428

491

553

606

642

654

294,7

Пример условного обозначения промежуточного сектора с углом 22°30′ из трубы диаметром 426 мм и толщиной стенки 8 мм на условное давление 2,5 МПа для трубопроводов группы C.

Сектор промежуточный C 22°30′-426×8-2,5 2-14 ОСТ 34-10-419-90

то же, с размером a = 500 мм:

Сектор промежуточный C 22°30′-426×8×500-2,5 2-14 ОСТ 34-10-419-90

7. Материал:

для отводов Dу ≤ 300 мм - трубы бесшовные из сталей марок 08Х18Н10Т или 12Х18Н10Т см. ОСТ 34-10-416;

для отводов Dу ≥ 350 мм - трубы сварные по ТУ 95.349 из сталей марок 08Х18Н10Т или 12Х18Н10Т.

8. Неуказанные предельные отклонения размеров по классу точности «грубый» ГОСТ 25670.

9. При использовании концевых секторов в качестве труб с косыми срезами, длина последних должна быть увеличена до требуемой по проекту.

10. При изготовлении отводов из труб с продольными сварными швами последние должны быть смещены относительно друг друга на величину не менее 100 мм.

11. Место сопряжения кольцевых и продольных швов и их участки длиной не менее 100 мм от точки сопряжения контролировать радиографической дефектоскопией в объеме 100 %.

12. Сварные стыковые соединения - по ОСТ 34-410-417.

13. Методы и объем контроля сварных соединений - в соответствии с ОСТ 34-10-440.

14. Остальные технические требования - по ОСТ 34-10-440.

Лист регистрации изменений ОСТ 34-10-419-90

Изм.

Номера листов (страниц)

Номер документа

Подпись

Дата

Срок введения изменения

измененных

замененных

новых

аннулированных
























© 2013 Ёшкин Кот :-)
