ОТРАСЛЕВОЙ СТАНДАРТ
|
Детали и сборочные единицы трубопроводов АС Pраб < 2,2 МПа (22 кгс/см2), T ≤ 300 °С ОТВОДЫ КРУТОИЗОГНУТЫЕ Конструкция и размеры |
ОСТ 34-10-418-90 |
Дата введения 01.01.91
Несоблюдение стандарта преследуется по закону
1. Настоящий стандарт распространяется на крутоизогнутые отводы из коррозионностойкой стали для трубопроводов групп B и C атомных станций по «Правилам АЭУ».
Стандарт соответствует требованиям «Правил АЭУ».
Допускается применение крутоизогнутых отводов по данному стандарту для трубопроводов, на которые распространяются «Правила пара и горячей воды» и СНиП 3.05.05.

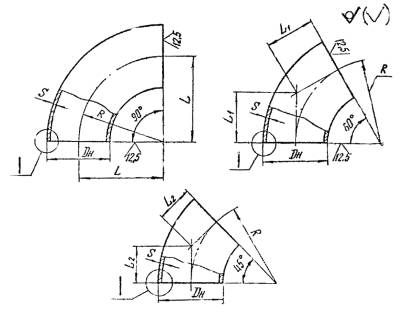

2. Конструкция и размеры крутоизогнутых отводов должны соответствовать указанным на чертеже и в таблице.
Для Dн 57 мм
Для Dн ≥ 76 мм
Размеры в мм
|
Условное давление Pу, МПа (кгс/см2) |
Условный проход Dу |
Размеры присоединяемых труб |
Dн |
Dр |
S |
S1 не менее |
R |
Угол гиба 90° |
Угол гиба 60° |
Угол гиба 45° |
|||||||
|
Номин. |
Пред. откл. |
Обозначение |
L |
Масса, кг |
Обозначение |
L1 |
Масса, кг |
Обозначение |
L2 |
Масса, кг |
|||||||
|
2,5 (25) |
50 |
57×3 |
57 |
52 |
+0,30 |
5 |
2,5 |
100 |
01 |
100 |
1,0 |
11 |
58 |
0,7 |
21 |
41 |
0,5 |
|
65 |
76×4,5 |
76 |
68 |
6 |
3,5 |
105 |
02 |
105 |
1,7 |
12 |
61 |
1,1 |
22 |
43 |
0,8 |
||
|
80 |
89×5 |
89 |
80 |
4,0 |
160 |
03 |
160 |
3,1 |
13 |
92 |
2,0 |
23 |
66 |
1,6 |
|||
|
100 |
108×5 |
108 |
99 |
+0,35 |
150 |
04 |
150 |
3,6 |
14 |
87 |
2,4 |
24 |
62 |
1,8 |
|||
|
125 |
133×6 |
133 |
124 |
+0,40 |
7 |
190 |
05 |
190 |
6,5 |
15 |
110 |
4,3 |
25 |
79 |
3,2 |
||
|
150 |
159×6 |
159 |
150 |
8 |
225 |
06 |
225 |
10,6 |
16 |
130 |
7,0 |
26 |
93 |
5,3 |
|||
|
200 |
219×11 |
219 |
200 |
+0,46 |
11 |
7,5 |
300 |
07 |
300 |
26,7 |
17 |
173 |
17,7 |
27 |
124 |
13,3 |
|
|
220×7 |
209 |
5,0 |
08 |
26,9 |
18 |
17,9 |
28 |
13,5 |
|||||||||
|
250* |
273×11 |
273 |
255 |
+0,52 |
6,5 |
375 |
09 |
375 |
42,1 |
19 |
217 |
28,1 |
29 |
155 |
21,0 |
||
|
300* |
325×12 |
325 |
305 |
12 |
7,0 |
450 |
10 |
450 |
65,9 |
20 |
260 |
43,6 |
30 |
186 |
32,7 |
||
* Применять после освоения.
Пример условного обозначения отвода с углом гиба 90° из трубы диаметром 57 мм и толщиной стенки 5 мм на условное давление 2,5 МПа (25 кгс/см2) для трубопроводов группы B, на которые распространяются «Правила АЭУ»:
Отвод B 90°-57×5,25 01 ОСТ 34-10-418-90,
то же, для трубопроводов группы C, на которые распространяются «Правила АЭУ»:
Отвод C 90°-57×5,25 01 ОСТ 34-10-418-90,
то же, для трубопроводов, на которые распространяются «Правила пара и горячей воды»:
Отвод П 90°-57×5,25 01 ОСТ 34-10-418-90,
то же, для трубопроводов, на которые распространяются СНиП 3.05.05:
Отвод 90°-57×5,25 010 СТ 34-10-418-90.
3. Материал - трубы бесшовные из стали марок 08Х18Н10Т или 12Х18Н10Т см. ОСТ 34-10-416, раздел 1.
4. Неуказанные предельные отклонения размеров по классу точности «грубый» ГОСТ 25670.
5. С целью обеспечения допустимого смещения кромок при S ≤ 5 мм выполнить калибровку или раздачу концов деталей.
6. Сварные стыковые соединения - по ОСТ 34-10-417.
7. Допускается для отводов Dу 50, 65 мм производить расточку по внутреннему диаметру под углом не более 15° с сохранением минимально-допустимой толщины стенки по ОСТ 34-10-417.
8. Остальные технические требования - по ОСТ 34-10-440.
Лист регистрации изменений ОСТ 34-10-418-90
|
Номера листов (страниц) |
Номер документа |
Подпись |
Дата |
Срок введения изменения |
||||
|
измененных |
замененных |
новых |
аннулированных |
|||||
|
|
|
|
|
|
|
|
|
|
