МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ ПО СТАНДАРТИЗАЦИИ,
МЕТРОЛОГИИ И СЕРТИФИКАЦИИ (МГС)

INTERSTATE COUNCIL FOR STANDARDIZATION,
METROLOGY AND CERTIFICATION (ISC)

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ГОСТ
12595-2003

(ИСО 702-1:2001)



СТАНКИ МЕТАЛЛОРЕЖУЩИЕ

КОНЦЫ ШПИНДЕЛЕЙ ФЛАНЦЕВЫЕ ТИПА А
И ФЛАНЦЫ ЗАЖИМНЫХ УСТРОЙСТВ

ОСНОВНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

ISO 702-1:2001

Machine tools - Connecting dimensions of spindle noses and
work holding chucks - Part 1: Conical connection

MOD





Москва

ИПК Издательство стандартов

2005



Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-97 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Порядок разработки, принятия, применения, обновления и отмены».

Сведения о стандарте

1 РАЗРАБОТАН Открытым акционерным обществом «Экспериментальный научно-исследовательский институт металлорежущих станков» (ОАО «ЭНИМС»)

2 ВНЕСЕН Госстандартом России

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол № 24 от 5 декабря 2003 г.)

За принятие проголосовали:

Краткое наименование страны по МК (ИСО 3166) 004-97

Код страны по МК (ИСО 3166) 004-97

Сокращенное наименование национального органа по стандартизации

Азербайджан

AZ

Азстандарт

Армения

AM

Армстандарт

Беларусь

BY

Госстандарт Республики Беларусь

Казахстан

KZ

Госстандарт Республики Казахстан

Кыргызстан

KG

Кыргызстандарт

Молдова

MD

Молдова-Стандарт

Российская Федерация

RU

Федеральное агентство по техническому регулированию и метрологии

Таджикистан

TJ

Таджикстандарт

Туркменистан

TM

Главгосслужба «Туркменстандартлары»

Узбекистан

UZ

Узстандарт

Украина

UA

Госпотребстандарт Украины

4 Настоящий стандарт является модифицированным по отношению к международному стандарту ИСО 702-1:2001 «Станки металлорежущие. Присоединительные размеры концов шпинделей и фланцев для крепления заготовки. Часть 1. Конические соединения» (ISO 702-1:2001 «Machine tools-Connecting dimensions of spindle noses and work holding chucks-Part 1: Conical connection»). Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ 1.5 (подраздел 3.6). При этом дополнительные положения, учитывающие потребности национальной экономики указанных выше государств и особенности межгосударственной стандартизации, приведены в разделе 3 и приложении А, выделены курсивом

5 Приказом Федерального агентства по техническому регулированию и метрологии от 1 декабря 2004 г. № 96-ст межгосударственный стандарт ГОСТ 12595-2003 (ИСО 702-1:2001) введен в действие непосредственно в качестве национального стандарта Российской Федерации с 1 июля 2005 г.

6 ВЗАМЕН ГОСТ 12595-85

ГОСТ 12595-2003 (ИСО 702-1:2001)

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

Станки металлорежущие

КОНЦЫ ШПИНДЕЛЕЙ ФЛАНЦЕВЫЕ ТИПА А
и ФЛАНЦЫ ЗАЖИМНЫХ УСТРОЙСТВ

Основные и присоединительные размеры

Metal-cutting machine tools. Flanged spindle noses of A type and flanges of fixtures.
Basic and coupling dimensions

Дата введения - 2005-07-01

1 Область применения

Настоящий стандарт распространяется на фланцевые концы шпинделей с коротким конусом типа А для токарных и шлифовальных станков, а также на фланцы зажимных устройств, устанавливаемых на концы шпинделей.

Стандарт не распространяется на станки, техническое задание на разработку которых утверждено до введения в действие настоящего стандарта.

2 Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие межгосударственные стандарты:

ГОСТ 9.306-85 Единая система конструкторской документации. Покрытия металлические и неметаллические. Обозначения

ГОСТ 1050-88 Прокат сортовой калиброванный, со специальной отделкой поверхности из углеродистой качественной конструкционной стали. Общие технические условия

ГОСТ 2789-73 Шероховатость поверхности. Параметры и характеристики

ГОСТ 2848-75 Конусы инструментов. Допуски. Методы и средства контроля

ГОСТ 10549-80 Выход резьбы. Сбеги, недорезы, проточки и фаски

ГОСТ 11738-84 (ИСО 4762-77) Винты с цилиндрической головкой и шестигранным углублением «под ключ» класса точности А. Конструкция и размеры

ГОСТ 16093-81 Основные нормы взаимозаменяемости. Резьба метрическая. Допуски. Посадки с зазором

ГОСТ 24705-81 Основные нормы взаимозаменяемости. Резьба метрическая. Основные размеры

ГОСТ 25557-82 Конусы инструментальные. Основные размеры

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов по указателю «Национальные стандарты», составленному по состоянию на 1 января текущего года, и по соответствующим информационным указателям, опубликованным в текущем году. Если ссылочный документ заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться замененным (измененным) стандартом. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3 Основные и присоединительные размеры

3.1 Фланцевые концы шпинделей типа А следует изготавливать в следующих исполнениях:

1 - с крепежными отверстиями, расположенными на делительных окружностях диаметров D1 и D2;

2 - с крепежными отверстиями, расположенными только на делительной окружности диаметром D2. Исполнение 2 следует применять для концов шпинделей условного размера № 3 и № 4; исполнения 1 и 2 - для концов шпинделей условного размера от № 5 до № 28.

3.1.1 Основные и присоединительные размеры фланцевых концов шпинделей типа А должны соответствовать указанным на рисунке 1 и в таблице 1.

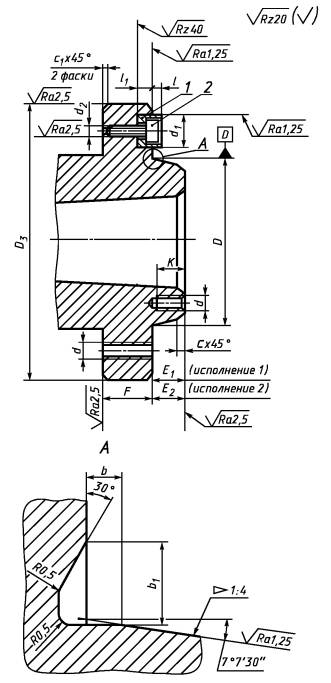

Рисунок 1

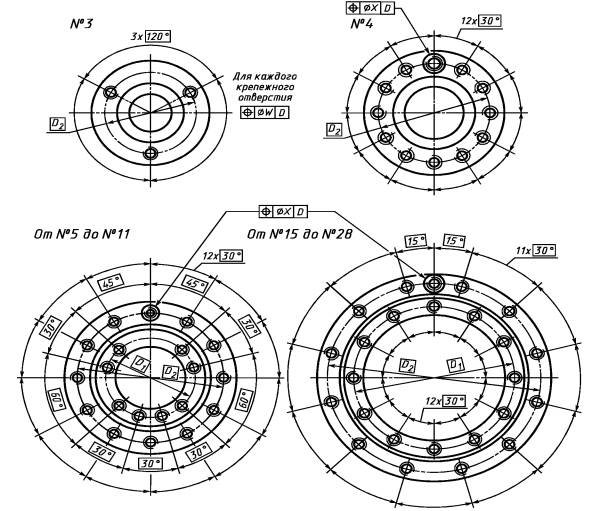

Рисунок 1 - лист 2

Таблица 1

Размеры в миллиметрах

Размеры

Значения размеров концов шпинделей условного размера, номер

3

4

5

6

8

11

15

20

28

D

Номин.

53,975

63,513

82,563

106,375

139,719

196,869

285,775

412,775

584,225

Пред. откл.

+0,008

+0,010

+0,012

+0,014

+0,016

+0,020

+0,023

D1

Номин.

-

-

61,90

82,6

111,1

165,1

247,6

368,3

530,2

Пред. откл.

-

-

±0,2

±0,3

D2

Номин.

70,6

82,6

104,8

133,4

171,4

235

330,2

463,6

647,6

Пред. откл.

±0,2

±0,3

D3

92

108

133

165

210

280

380

520

725

d для отверстия

резьбового

М10

М12

М16

М18 или М20

М22 или М24

М24

М30

гладкого*

10,5

13,0

17,0

21,0

25,0

31,0

d1

Н8/h8

-

14,25

15,9

19,05

23,8

28,6

34,9

41,3

50,8

d2

-

М6

М8

М10

М12

Исполнение

1

E1

-0,025

-

-

14,288

15,875

17,462

19,050

20,638

22,225

25,400

2

Е2

11

13

14

16

18

19

21

24

F

16

20

22

25

28

35

42

48

56

l

-

5



6

8

l1

-

5

6

8

10

12

16

20

К

14

17

19

22

25

32

37

42

50

b

1,5

2,5

b1

3,0

5,0

с

2,0

2,5

3,0

3,5

4,0

с1

1,0

1,2

1,6

W u X

0,2

0,3

* Размеры для внутришлифовальных станков.

Примечания 1 Форма и размеры отверстий (цилиндрического, конического - конус Морзе, конус метрический) в шпинделях токарно-револьверных станков не регламентируются.

2 Для специальных токарных и шлифовальных станков толщина фланца F может быть изменена по согласованию с потребителем при условии сохранения надежности крепления к нему стандартных зажимных устройств и взаимозаменяемости при их присоединении. При этом по согласованию с потребителем допускается изготовление концов шпинделей с глухими резьбовыми отверстиями.

3 Расположение и количество крепежных отверстий на фланцах шпинделей шлифовальных станков, а также размер D3 для круглошлифовальных станков не регламентируются.

Пример условного обозначения конца шпинделя исполнения 1 с условным размером № 5 и цилиндрическим отверстием:

Конец шпинделя 1-5Ц ГОСТ 12595-2003

То же, исполнения 2 с конусом Морзе:

Конец шпинделя 2-5К ГОСТ 12595-2003

То же, исполнения 2, с условным размером 8 и метрическим конусом:

Конец шпинделя 2-8М ГОСТ 12595-2003

3.1.2 Допускается вместо фаски с1 делать закругление радиусом R = c1.

3.1.3 Резьба метрическая - по ГОСТ 24705, поле допуска резьбы - по ГОСТ 16093.

3.1.4 Размеры недорезов и фасок для резьбы - по ГОСТ 10549.

3.1.5 Основные размеры конусов Морзе и метрических - по ГОСТ 25557, за исключением размеров d5, d6 и l5 для токарных станков.

3.1.6 Параметр шероховатости Rz поверхностей гладких отверстий по ГОСТ 2789 - не более 40 мкм.

3.1.7. Внутренние конусы шпинделей следует изготовлять не грубее следующих степеней точности по ГОСТ 2848:

АТ7 - для станков класса точности Н,

АТ6: - для станков класса точности П.

3.1.8 Неуказанные предельные отклонения размеров: отверстий - по Н14, валов - по h14, остальных - по ±.

3.1.9 Размеры шпонки (деталь 1, рисунок 2) и винтов (деталь 2, рисунок 2) представлены в приложении А.

3.2 Присоединительные размеры фланцев зажимных устройств должны соответствовать указанным на рисунке 2 и в таблице 2.

Фланцы с внутренней делительной окружностью (для установки на конце шпинделя исполнения 1 посредством винтов на внутренней окружности)

Фланцы с наружной делительной окружностью (для установки на конце шпинделя исполнений 1 и 2 посредством винтов на наружной окружности)

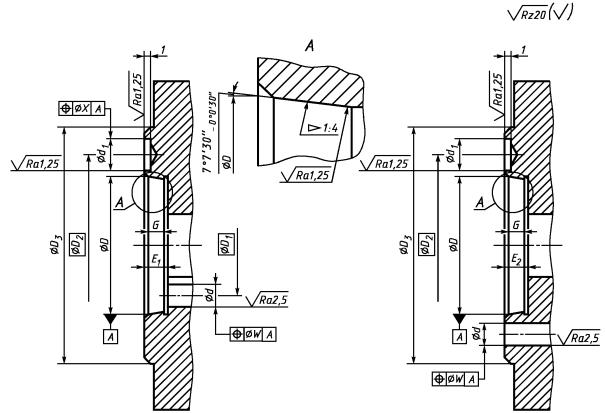

Рисунок 2

Таблица 2

Размеры в миллиметрах

Размеры

Значения размеров фланцев зажимных устройств условного размера, номер

3

4

5

6

8

11

15

20

28

D

Ном.

53,975

63,513

82,563

106,375

139,719

196,869

285,775

412,775

584,225

Допуск

+0,003

-0,005

+0,003

-0,005

+0,004

-0,006

+0,004

-0,006

+0,004

-0,008

+0,004

-0,010

+0,004

-0,012

+0,005

-0,015

+0,006

-0,017

D1

-

61,9

82,6

111,1

165,1

247,6

368,3

530,2

D2

70,6

82,6

104,8

133,4

171,4

235,0

330,2

463,6

647,6

D3

92

108

133

165

210

280

380

520

725

d

12

14

18

22

25,5*

27*

33

d1

+0,1

-

14,7

16,3

19,45

24,2

29,4

35,7

42,1

51,6

Исполнение

1

Е1

+0,025

-

14,288

15,875

17,462

19,050

20,638

22,225

25,400



Е2**

-

15

16

18

20

21

23

26

G

10

12

13

14

16

17

19

22

I

-

6,5

8

10

W u X

0,2

0,3

* Переходные размеры, позволяющие осуществлять взаимозаменяемость между дюймовыми и метрическими фланцами.

** Е2 может быть использовано вместо Е1 только при условии, что планшайба обладает достаточной жесткостью, чтобы не погнуться, когда болты затянуты по внутренней делительной окружности.

Пример условного обозначения фланца зажимного устройства для конца шпинделя исполнения 1, с условным размером № 5:

Фланец 1-5 ГОСТ 12595-2003

То же, исполнения 2:

Фланец 2-5 ГОСТ 12595-2003

3.2.1 Допускается вместо фаски с1 делать закругление радиусом R = с1.

3.2.2 Параметр шероховатости Rz поверхностей гладких отверстий по ГОСТ 2789 - не более 40 мкм.

3.2.3 Неуказанные предельные отклонения размеров: отверстий - по Н14, валов - по Н14, остальных - по ±.

Приложение А

(обязательное)

Размеры шпонки и винтов

А.1 Размеры шпонки (деталь 1, рисунок 2) должны соответствовать указанным на рисунке А.1 и в таблице А.1.

Рисунок 3

Таблица А.1

Размеры в миллиметрах

Обозначение шпонки

Номер условного размера конца шпинделя

d

d1

d2

Н

H1

Номин.

Пред. откл.

14,25-4

4

14,25

-0,027

11

7

10

6

15,9-5

5

15,9

11

19,05-6

6

19,05

-0,033

14

9

13

8

23,8-8

8

23,8

16

28,6-11

11

28,6

17

11

20

10

34,9-15

15

34,9

-0,039

20

13

12

41,3-20

20

41,3

24

50,8-28

28

50,8

-0,046

28

Пример условного обозначения шпонки диаметром d = 14,25 мм для конца шпинделя с условным размером 4:

Шпонка 14,25-4 ГОСТ 12595-2003

А.1.1 Материал - сталь марки 45 по ГОСТ 1050.

А.1.2 Твердость 30 ... 35 HRC.

А.1.3 Покрытие - Хим. Окc. Прм по ГОСТ 9.306.

А.2 Размеры винтов с цилиндрической головкой и шестигранным углублением под ключ (деталь 2, рисунок 2) должны соответствовать указанным в таблице А.2.

Таблица А.2

Номер условного размера конца шпинделя

Винт по ГОСТ 11738

3

-

4,5

М6-6g´14.58.01

6,8

М8-6g´20.58.01

11

М10-6g´25.58.01

15

М12-6g´25.58.01

20

М12-6g´30.58.01

28

М12-6g´35.58.01



Ключевые слова: станки металлорежущие, концы шпинделей фланцевые, фланцы зажимных устройств, основные размеры, присоединительные размеры
