МИНИСТЕРСТВО
ТОПЛИВА И ЭНЕРГЕТИКИ РОССИЙСКОЙ ФЕДЕРАЦИИ

СТАНДАРТЫ ОТРАСЛИ

ДЕТАЛИ И СБОРОЧНЫЕ ЕДИНИЦЫ ТРУБОПРОВОДОВ
ИЗ УГЛЕРОДИСТОЙ И НИЗКОЛЕГИРОВАННОЙ СТАЛЕЙ
НА Р_раб < 2,2 МПа (22 кгс/см²), t ≤ 425 °С
ТЕПЛОВЫХ ЭЛЕКТРОСТАНЦИЙ

ЧАСТЬ II

СТАНДАРТ ОТРАСЛИ

Детали и сборочные единицы трубопроводов ТЭС
на Р_раб < 2,2 МПа (22 кгс/см²), t ≤ 425 °С

ЗАГЛУШКИ ПЛОСКИЕ ПРИВАРНЫЕ С РЕБРАМИ

Конструкция и размеры

ОСТ 34 10.759-97

Предисловие

1 РАЗРАБОТАН АООТ Севзапэнергомонтажпроект

2 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Министерства топлива и энергетики РФ от 23 декабря 1997 г. № 443.

3 ВЗАМЕН ОСТ 3410-759-92

СОДЕРЖАНИЕ

1 Область применения. 1

2 Нормативные ссылки. 2

3 Конструкция и размеры.. 2

Приложение А Библиография. 8

СТАНДАРТ ОТРАСЛИ

Детали и сборочные единицы трубопроводов ТЭС
на Р_раб < 2,2 МПа (22 кгс/см²), t ≤ 425 °С

ЗАГЛУШКИ ПЛОСКИЕ ПРИВАРНЫЕ С РЕБРАМИ

Конструкция и размеры

Дата введения 1998-03-01

1 Область применения

Настоящий стандарт распространяется на плоские приварные заглушки с ребрами из углеродистой и низколегированной сталей для трубопроводов тепловых электростанций.

Стандарт соответствует требованиям «Правил устройства и безопасной эксплуатации трубопроводов пара и горячей воды» РД 03-94, утвержденным Госгортехнадзором РФ [1].

Плоские приварные заглушки с ребрами предназначены для применения на трубопроводах, на которые распространяются РД 03-94.

Допускается применение плоских приварных заглушек с ребрами по настоящему стандарту для изготовления трубопроводов по СНиП 3.05.05-84, утвержденным Госстроем СССР [2].

Пределы применения плоских приварных заглушек с ребрами приведены в таблице 1.

Таблица 1

Условное давление Р_у, МПа (кгс/см²)	Рабочее давление Р_раб, МПа (кгс/см²) для температуры рабочем среды, °С
Условное давление Р_у, МПа (кгс/см²)	200	250	300	350	400	425
4,00 (40,0)	-	-	-	-	-	2,0 (20,0)
2,50 (25,0)	2,20 (22,0)	2,20 (22,0)	1,90 (19,0)	1,7 (17)	-	-
1,60 (16,0)	1,60 (16,0)	1,40 (14,0)	1,20 (12,0)	-	-	-
1,00 (10,0)	1,00 (10,0)	0,90 (9,0)	0,75 (7,5)	-	-	-
0,63 (6,3)	0,60 (6,0)	0,54 (5,4)	0,48 (4,8)	-	-	-
0,40 (4,0)	0,40 (4,0)	0,35 (3,5)	0,30 (3,0)	-	-	-
0,25 (2,5)	0,25 (2,5)	0,23 (2,3)	0,19 (1,9)	-	-	-

1.1 Для трубопроводов тепловых сетей допускается применение плоских приварных заглушек на рабочее давление до 2,5 МПа при рабочей температуре до 200 °С.

2 Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие стандарты:

ОСТ 34 10.747-97 Детали и сборочные единицы трубопроводов ТЭС на Р_раб < 2,2 МПа (22 кгс/см²), t ≤ 425 °С. Трубы и прокат. Сортамент.

ОСТ 34 10.748-97 Детали и сборочные единицы трубопроводов ТЭС на Р_раб < 2,2 МПа (22 кгс/см²), t ≤ 425 °С. Соединения сварные стыковые. Типы, конструктивные элементы и размеры.

ОСТ 34 10.766-97 Детали и сборочные единицы трубопроводов ТЭС на Р_раб < 2,2 МПа (22 кгс/см²), t ≤ 425 °С. Технические требования.

3 Конструкция и размеры

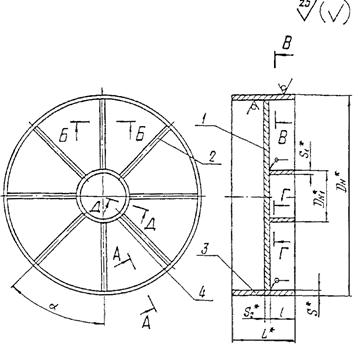

Конструкция и размеры плоских приварных заглушек должны соответствовать указанным на чертеже 1 и в таблицах 2 и 3.

* Размеры для справок

Чертеж 1, лист 1

Untitled-1

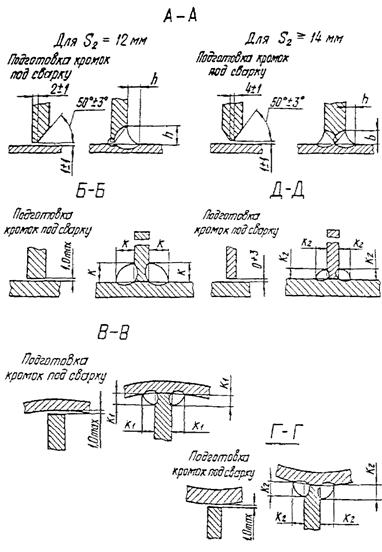

Чертеж 1, лист 2

Таблица 2

Размеры в миллиметрах

Обозначение заглушки приварной с ребрами	Условное давление Р_у, МПа (кгс/см²)	Условный проход D_у	D_н	D_н1	S	S₁	S₂	L ± 5	l	b	h	к	к₁	к₂	α ± 3°	Масса, кг
Обозначение заглушки приварной с ребрами	Условное давление Р_у, МПа (кгс/см²)	Условный проход D_у	D_н	D_н1	S	S₁	S₂	L ± 5	l	не менее		к	к₁	к₂	α ± 3°	Масса, кг
01	4,0 (40)	300	325	89	8	9	14	300	100	10	5	7	8	4	60°	29,9
02		350	377		9		16		110	11		7	9			46,6
03		400	426				18		130	12		8				62,4
04	2,5 (25)	400	426				14		110	10		7				54,9
05	2,5 (25)	500	530	159	8		18		150	12		8	8	5		76,1
06	1,6 (16)	500	530		8		16		120	11						72,5
07	2,5 (25)	600	630		12		20		160	12					45°	134,7
08	1,6 (16)				8		18		150	12					60°	102,1
09	1,0 (10)				8		14		130	10		7			60°	86,7
10	2,5 (25)	700	720		9	12	22		170	13	6	10	10		45°	160,6
11	1,6 (16)					12	20		160	12	5	10	8		60°	140,0
12	1,0 (10)			219		9	16		150	11	5	8				116,7
13	0,6 (6)					9	12		130	17	8	7				97,2
14	2,5 (25)	800	820		11	16	25		190	15	7	14	11	7	45°	239,2
15	1,60 (16,0)				9	16	20		170	12	5	10	9	7		194,2
16	1,00 (10,0)					9	16		160	11		8		5		157,9
17	0,60 (6,0)					9	14		140	10		8		5	60°	138,0
18	2,50 (25,0)	1000	1020		14	16	25	350	220	15	7	14	14	7	30°	446,0
19	1,60 (16,0)				10		20		200	12		10	10			339,7
20	0,60 (6,0)				10		14		140	10		14	10			244,8
21	1,60 (16,0)	1200	1220	273	11	16	25		230	15	7	10	11	7	30°	550,8
22	1,00 (10,0)					16	20		200	12	5	10		7		446,8
23	0,60 (6,0)					11	16		160	11		8		6		375,5
24	0,40 (4,0)						14		150	10						326,0
25	0,25 (2,5)						12		150	17	8				45°	279,2
26	1,0 (10,0)	1400	1420		14	16	2	400	230	13	6	14	14	7	30°	718,6
27	0,60 (6,0)						18		200	12	5	10				594,5
28	0,40 (4,0)						16		160	11	5	10				534,7
29	0,25 (2,5)			273		11	12		150	17	8	8		6		439,4
30	1,00 (10,0)	1600	1620			16	25		250	15	7	20		7		1022,5
31	0,60 (6,0)						25		190	15	7	20				924,9
32	0,40 (4,0)						18		180	12	5	16				721,6
33	0,25 (2,5)						18		140	12	5	16				672,9

Пример условного обозначения плоской приварной заглушки с ребрами для трубопровода D_у 500 мм, на условное давление Р_у 1,6 МПа:

Заглушка 500-1,6 07 ОСТ 3410-759-97

Таблица 3

Обозначение заглушки приварной с ребрами	Позиция 1 Диск количество (кол.) 1	Позиция 2 Ребро		Позиция 3 Патрубок Количество 1				Позиция 4 Кольцо количество 1
	Обозначение по настоящему стандарту		Кол.	Размеры, им		Материал по ОСТ 34 10.747, раздел	Масса, кг	Размеры, мм
	Обозначение по настоящему стандарту		Кол.	D_н´S	L*	Материал по ОСТ 34 10.747, раздел	Масса, кг	D_н1´S₁	L	Масса, кг
01	1-01	2-01	6	325´8	300	4	18,8	89´9	100	1,8
02	1-02	2-02		377´9			24,5		110	1,9
03	1-03	2-03		426´10			30,8		130	2,3
04	1-04	2-01		426´10			30,8		110	2,0
05	1-05	2-05		530´8		8	27,1	159´9	150	5,0
06	1-06	2-06		530´8			30,9		120	4,0
07	1-07	2-07	8	630´12			54,9		160	5,4
08	1-08	2-08	6	630´8			36,8		150	5,0
09	1-09	2-09	6	630´8			36,8		130	4,3
10	1-10	2-10	8	720´9			42,1	159´12	170	7,4
11	1-11	2-11	6					159´12	160	6,9
12	1-12	2-12						219´9	150	7,0
13	1-13	2-13						219´9	130	6,1
14	1-14	2-14	8	820´11			59,9	219´16	190	15,2
15	1-15	2-15		820´9			54,0	219´16	170	13,6
16	1-16	2-16						219´9	160	7,4
17	1-17	2-17	6					219´9	140	6,5
18	1-18	2-18	12	1020´14	350		121,6	219´16	220	17,6
19	1-19	2-19		1020´10			87,2		200	16,0
20	1-20	2-20		1020´10			87,2		140	11,2
21	1-21	2-21		1220´11	350	8	114,8	273´16	230	23,3
22	1-22	2-22						273´16	200	20,3
23	1-23	2-23						273´11	160	11,4
24	1-24	2-24							150	10,7
25	1-25	2-24	8						150	10,7
26	1-26	2-25	12	1420´14	400		194,2	273´16	230	23,3
27	1-27	2-26							200	20,3
28	1-28	2-27							160	16,2
29	1-29	2-28						273´11	150	10,7
30	1-30	2-29		1600´14			221,8	273´16	250	25,3
31	1-30	2-30							190	19,3
32	1-31	2-31							180	18,2
33	1-31	2-32							140	14,2
* Размер - после обработки по чертежу 1

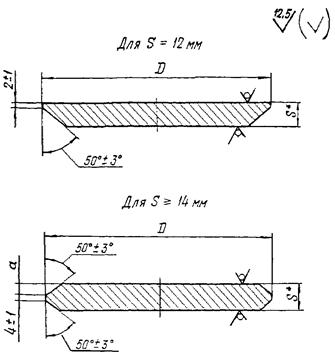

3.1 Конструкция и размеры диска должны соответствовать указанным на чертеже 2 и в таблице 4.

* Размер для справок

Чертеж 2

Таблица 4

Размеры в миллиметрах

Обозначение диска	D	S	a	Масса, кг
1-01	305	14	5	7,4
1-02	355	16	6	11,7
1-03	404	18	7	17,2
1-04	404	14	5	13,6
1-05	510	18	7	28,1
1-06	510	16	6	25,2
1-07	602	20	8	44,1
1-08	610	18	7	40,2
1-09	610	14	5	31,5
1-10	698	22	9	63,9
1-11		20	8	58,2
1-12		16	6	47,0
1-13		12	-	34,1
1-14	794	25	10,5	94,1
1-15	798	20	8	76,5
1-16		16	6	61,1
1-17		14	5	54,0
1-18	988	25	10,5	146,8
1-19	996	20	8	119,6
1-20	996	14	5	84,3
1-21	1194	25	10,5	213,1
1-22		20	8	170,9
1-23		16	6	136,8
1-24		14	5	120,0
1-25		12	-	100,8
1-26	1388	22	9	257,4
1-27		18	7	210,8
1-28		16	6	187,0
1-29		12	-	137,6
1-30	1588	25	10,5	387,8
1-31	1588	18	7	278,9

Пример условного обозначения диска:

Диск 1-04 ОСТ 3410-759-97

* Размер для справок

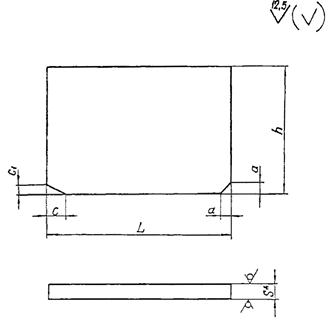

Чертеж 3

Таблица 5

Размеры в миллиметрах

Обозначение ребра	S	h	L	a	c	c₁	Масса, кг
2-01	10	100	107	10	16	10	0,8
2-02		110	132	11	18	12	1,4
2-03		130	157	11	20	12	1,9
2-04	10	110	157	10	16	10	1,4
2-05	12	150	175	11	20	12	2,5
2-06		120	175				2,0
2-07		160	221				3,3
2-08		150	225	10	16	10	3,2
2-09	10	130	225	14	20	12	2,3
2-10	16	170	269	11	18	12	5,8
2-11	16	160	269	10	22	14	5,4
2-12	12	150	239	20	24	14	3,4
2-13	10	130	239	14	20	12	2,4
2-14	20	190	287	11	18	12	8,6
2-15	16	170	289	11	16	10	6,2
2-16	12	160		20	24	14	4,4
2-17	12	140		14	20	12	3,8
2-18	20	220	384	11	20	12	13,3
2-19	16	200	388	20	24	141	9,7
2-20	12	140	388	14	24	141	5,1
2-21	20	230	460	14	20	12	16,6
2-22	16	200		11	18	12	11,6
2-23	16	160		11	22	14	9,2
2-24	12	150		20	22	14	6,5
2-25	20	230	557	14	20	12	20,1
2-26	16	200		14	16	10	14,0
2-27	16	160		11	22	14	11,2
2-28	12	150		22	24		7,9
2-29	25	250	657	22	24		312
2-30	25	190		16	18	12	24,5
2-31	18	130		16	4	10	16,7
2-32	18	140		13	20	12	13,0

Пример условного обозначения ребра:

Ребро 2-06 ОСТ 3410-759-97

3.3 Материал:

дисков и ребер - лист в соответствии с сортаментом листов по ОСТ 34 10.747, раздел 11;

патрубков см. таблицу 3 настоящего стандарта;

колец - трубы бесшовные по ТУ 14-3-190, ТУ 14-3-460, ТУ 14-3-1128; требования к трубам по ОСТ 34 10.747, раздел 5.

3.4 Диаметр дисков D уточнить по фактическим внутренним диаметрам патрубков с учетом допускаемого запора не более 2 мм на сторону. Длины ребер уточнить по фактическим внутренним диаметрам патрубков и наружным диаметрам колец с учетом допускаемого зазора не более 1,5 мм с каждой стороны.

3.5 При сварке патрубка с предварительно сваренным узлом (диск, ребра, кольцо) размеры с и с₁ ребра устанавливаются производственно-технологической документацией по сварке в зависимости от применяемого способа сварки.

3.6 Требования к подготовке кромок патрубка под сварку и сварке его с трубопроводом - по ОСТ 34 10.748, при этом диаметры расточек патрубка и минимально-допустимые толщины стенок в месте расточек выбираются в зависимости от размеров присоединяемых труб.

3.7 Неуказанные предельные отклонения размеров

3.8 Остальные технические требования - по ОСТ 34 10.766.

Приложение А

(информационное)

Библиография

[1] РД 03-94. Правила устройства и безопасной эксплуатации трубопроводов пара и горячей воды.

[2] СНиП 3.05.05-84. Технологическое оборудование и технологические трубопроводы.
