МИНИСТЕРСТВО
ТОПЛИВА И ЭНЕРГЕТИКИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ОСТ 34 10.755-97 ¸

ОСТ 34 10.760-97

СТАНДАРТЫ ОТРАСЛИ

ДЕТАЛИ И СБОРОЧНЫЕ ЕДИНИЦЫ ТРУБОПРОВОДОВ
ИЗ УГЛЕРОДИСТОЙ И НИЗКОЛЕГИРОВАННОЙ СТАЛЕЙ
НА Рраб < 2,2 МПа (22 кгс/см2), t ≤ 425 °С
ТЕПЛОВЫХ ЭЛЕКТРОСТАНЦИЙ

ЧАСТЬ II

СТАНДАРТ ОТРАСЛИ

Детали и сборочные единицы трубопроводов ТЭС
на
Рраб < 2,2 МПа (22 кгс/см2), t ≤ 425 °С

БОЛТЫ ОТЖИМНЫЕ

Конструкция и размеры

ОСТ 34 10.757-97

Предисловие

1 РАЗРАБОТАН АООТ Севзапэнергомонтажпроект

2 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Министерства топлива и энергетики РФ от 23 декабря 1997 г. № 443

3 ВЗАМЕН ОСТ 34 10-757-92



СОДЕРЖАНИЕ



СТАНДАРТ ОТРАСЛИ

Детали и сборочные единицы трубопроводов ТЭС
на Рраб < 2,2 МПа (22 кгс/см2), t ≤ 425 °С

БОЛТЫ ОТЖИМНЫЕ

Конструкция и размеры

Дата введения 1998-03-01

1 Область применения

Настоящий стандарт распространяется на отжимные болты для фланцевых соединений с измерительными диафрагмами трубопроводов тепловых электростанций.

2 Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ 1050-88 Прокат сортовой калиброванный со специальной отделкой поверхности из углеродистой качественной конструкционной стали. Общие технические условия.

ГОСТ 16093-81 Резьба метрическая. Допуски. Посадки с зазором.

ГОСТ 24705-81 Резьба метрическая. Основные размеры.

3 Конструкция и размеры

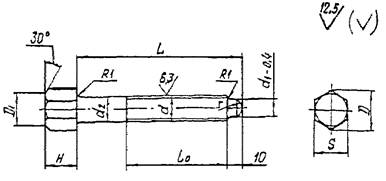

Конструкция и размеры отжимных болтов должны соответствовать указанным на чертеже и в таблице 1.

Untitled-1

D1 = 0,95S R1 = 0,8 ¸ 1,1 мм

Чертеж 1

Таблица 1

Размеры в миллиметрах

Обозначение

D

d

d1

S

d2

L

L0

H

r

Масса, кг

Не менее

-0,28

Номин.

Предельное отклонение

01

20,9

М12-8g

9

19

12

-0,43

110

80

16

8

0,106

02

26,5

М16-8g

12

24

16

120

20

12

0,230

03

33,3

М20-8g

15

30

20

-0,52

130

90

25

16

0,414

Пример условного обозначения отжимного болта М20:

Болт отжимной М20 03 ОСТ 34 10-757-97

3.1 Материал-сталь марки 20 по ГОСТ 1050.

3.2 Резьба по ГОСТ 24705, допуски на резьбу по ГОСТ 16093.

3.3 Неуказанные предельные отклонения размеров
