МИНИСТЕРСТВО
ТОПЛИВА И ЭНЕРГЕТИКИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ОСТ 34 10.747-97 ÷
ОСТ 34 10.754-97
СТАНДАРТЫ ОТРАСЛИ
ДЕТАЛИ И СБОРОЧНЫЕ ЕДИНИЦЫ
ТРУБОПРОВОДОВ ИЗ УГЛЕРОДИСТОЙ
И НИЗКОЛЕГИРОВАННОЙ СТАЛЕЙ
НА Рраб < 2,2 МПа (22 кгс/см2),
t ≤ 425 °С
для и тепловых электростанций
ОСТ 34 10.747-97 ÷ ОСТ 34 10.754-97
ЧАСТЬ I
СТАНДАРТ ОТРАСЛИ
ОСТ 34 10.754-97
Детали
и сборочные единицы трубопроводов ТЭС
на Рраб < 2,2 МПа (22 кгс/см2), t
≤ 425 °С
ПЕРЕХОДЫ ТОЧЕНЫЕ
КОНСТРУКЦИЯ И РАЗМЕРЫ
Предисловие
1 РАЗРАБОТАН АООТ Севзапэнергомонтажпроект
2 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Министерства топлива и энергетики РФ от 23 декабря 1997 г. № 443
3 ВЗАМЕН ОСТ 34-10-754-92
СОДЕРЖАНИЕ
СТАНДАРТ ОТРАСЛИ
|
Детали и сборочные единицы трубопроводов ТЭС ПЕРЕХОДЫ ТОЧЕНЫЕ Конструкция и размеры |
Дата введения 1998-03-01
1 Область применения
Настоящий стандарт распространяется на точеные переходы из углеродистой и низколегированной сталей для трубопроводов тепловых электростанций.
Стандарт соответствует требованиям «Правил устройства и безопасной эксплуатации трубопроводов пара и горячей воды» РД 03-94, утвержденным Госгортехнадзором РФ [1].
Точеные переходы предназначены для применения на трубопроводах, на которые распространяются РД 03-94.
Допускается применение точеных переходов по настоящему стандарту для изготовления трубопроводов по СНиП 3.05.05-84, утвержденным Госстроем СССР [2].
1.1 Для трубопроводов тепловых сетей допускается применение точеных переходов на рабочее давление до 2,5 МПа при рабочей температуре до 200 °С.
2 Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ОСТ 34 10.747-97 Детали и сборочные единицы трубопроводов ТЭС на Pраб < 2,2 МПа (22 кгс/см2), t ≤ 425 °С. Трубы и прокат. Сортамент.
ОСТ 34 10.748-97 Детали и сборочные единицы трубопроводов ТЭС на Pраб < 2,2 МПа (22 кгс/см2), t ≤ 425 °С. Соединения сварные стыковые. Типы, конструктивные элементы и размеры.
ОСТ 34 10.766-97 Детали и сборочные единицы трубопроводов ТЭС на Pраб < 2,2 (22 кгс/см2), t ≤ 425 °С. Технические требования.
3 Конструкция и размеры

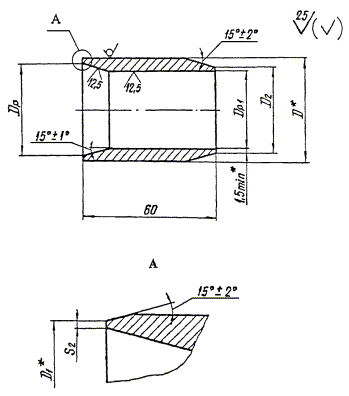

Конструкция и размеры точеных переходов должны соответствовать указанным на чертеже 1 и в таблице 1.
* Размеры для справок
Размеры в миллиметрах
|
Условные проходы Dу×Dу1 |
Размеры присоединяемых труб |
D |
D1 |
D2 |
Dр |
Dр1 |
S2 |
Масса, кг |
||||
|
Dн×S |
Dн1×S |
Номинальный |
Предельное отклонение |
Номинальный |
Предельное отклонение |
|||||||
|
01 |
15×10 |
18×2 |
14×2 |
20 |
18 |
|
14 |
+0,18 |
10 |
+0,18 |
2,0 |
0,10 |
|
02 |
20×10 |
25×2 |
28 |
25 |
14 |
21 |
+0,21 |
0,25 |
||||
|
03 |
20×15 |
18×2 |
18 |
14 |
0,22 |
|||||||
|
04 |
25×15 |
32×2 |
36 |
32 |
28 |
0,40 |
||||||
|
05 |
25×20 |
25×2 |
25 |
21 |
+0,21 |
0,31 |
||||||
|
06 |
32×15 |
38×2 |
18×2 |
40 |
38 |
18 |
34 |
+0,25 |
14 |
+0,18 |
0,51 |
|
|
07 |
32×20 |
25×2 |
25 |
21 |
+0,21 |
0,42 |
||||||
|
08 |
32×25 |
32×2 |
32 |
28 |
0,30 |
|||||||
|
09 |
40×32 |
45×2,5 |
38×2 |
45 |
45 |
38 |
40 |
34 |
+0,25 |
2,5 |
0,34 |
|
Пример условного обозначения перехода с условными проходами Dу 40 мм и Dу1 32 мм:
Переход 40×32 ОСТ 34 10.754-97
3.1 Материал по ОСТ 34 10.747 раздел 13.
3.2 Требования к подготовке кромок переходов под сварку и сварке их с трубопроводом по ОСТ 34 10.748.
3.3 Неуказанные предельные отклонения размеров
3.4 Остальные требования по ОСТ 34 10.766.
Приложение А
(информационное)
Библиография
[1] РД 03-94. Правила устройства и безопасной эксплуатации трубопроводов пара и горячей воды.
[2] СНиП 3.05.05-84. Технологическое оборудование и технологические трубопроводы.
