СТАНДАРТ ОТРАСЛИ
ОСТ 34 10.751-97
Детали
и сборочные единицы трубопроводов ТЭС
на Рраб < 2,2 МПа (22 кгс/см2), t
≤ 425 °С
КОЛЕНА КРУТОИЗОГНУТЫЕ
КОНСТРУКЦИЯ И РАЗМЕРЫ
Предисловие
1 РАЗРАБОТАН АООТ Севзапэнергомонтажпроект
2 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Министерства топлива и энергетики РФ от 23 декабря 1997 г. № 443
3 ВЗАМЕН ОСТ 34-10-751-92
СОДЕРЖАНИЕ
СТАНДАРТ ОТРАСЛИ
|
Детали и сборочные единицы трубопроводов ТЭС КОЛЕНА КРУТОИЗОГНУТЫЕ Конструкция и размеры |
Дата введения 1998-03-01
1 Область применения
Настоящий стандарт распространяется на крутоизогнутые колена из углеродистой и низколегированной сталей для трубопроводов тепловых электростанций.
Стандарт соответствует требованиям «Правил устройства и безопасной эксплуатации трубопроводов пара и горячей воды» РД 03-94, утвержденным Госгортехнадзором РФ [1].
Крутоизогнутые колена предназначены для применения на трубопроводах, на которые распространяются РД 03-94.
Допускается применение крутоизогнутых колен по настоящему стандарту для изготовления трубопроводов по СНиП 3.05.05-84, утвержденным Госстроем СССР [2].
Пределы применения крутоизогнутых колен приведены в таблице 1.
|
Условное давление Pу, МПа (кгс/см2) |
Рабочее давление Pраб, МПа (кгс/см2) для температуры рабочей среды, °С |
|||||
|
200 |
250 |
300 |
350 |
400 |
425 |
|
|
4,0 (40,0) |
- |
- |
- |
- |
- |
2,0 (20,0) |
|
2,5 (25,0) |
2,2 (22,0) |
2,2 (22,0) |
1,9 (19,0) |
1,7 (17,0) |
1,5 (15,0) |
1,3 (13,0) |
1.1 Для трубопроводов тепловых сетей допускается применение крутоизогнутых колен на рабочее давление до 2,5 МПа при рабочей температуре до 200 °С.
2 Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ОСТ 34 10.747-97 Детали и сборочные единицы трубопроводов ТЭС на Pраб < 2,2 МПа (22 кгс/см2), t ≤ 425 °С. Трубы и прокат. Сортамент.
ОСТ 34 10.748-97 Детали и сборочные единицы трубопроводов ТЭС на Pраб < 2,2 МПа (22 кгс/см2), t ≤ 425 °С. Соединения сварные стыковые. Типы, конструктивные элементы и размеры.
ОСТ 34 10.766-97 Детали и сборочные единицы трубопроводов ТЭС на Pраб < 2,2 МПа (22 кгс/см2), t ≤ 425 °С. Технические требования.
3 Конструкция и размеры
Конструкция и размеры гнутых колен должны соответствовать указанным на чертеже 1 и в таблице 2.
Исполнение 1
Для φ от 15° до 75°
* Размеры для справок

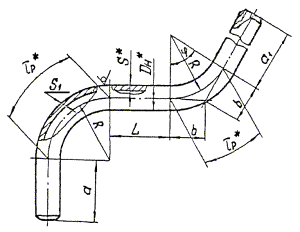

Чертеж 1, лист 1
Для φ 90°
* Размеры для справок
Чертеж 1, лист 2
Исполнение 2
Для φ от 15° до 90°
Исполнение 3
Для φ от 15° до 90°
* Размеры для справок
Чертеж 1, лист 3
Размеры в миллиметрах
|
Условное давление Pу, МПа (кгс/см2) |
Условный проход Dу |
Размеры присоединяемых труб Dн×S |
Dн |
S |
S1 |
a |
a1 |
L |
R |
Масса 1 м трубы, кг |
Углы разворота потока φ |
||||||||||||||
|
не менее |
15° |
22°30’ |
30° |
45° |
60° |
75° |
90° |
||||||||||||||||||
|
Tр |
b |
Tр |
b |
Tр |
b |
Tр |
b |
Tр |
b |
Tр |
b |
Tр |
b |
||||||||||||
|
4,0 (40) |
80 |
89×3,5 |
89 |
4,5 |
3,2 |
250 |
600 |
250 |
250 |
9,38 |
66 |
33 |
98 |
50 |
131 |
67 |
196 |
104 |
262 |
144 |
327 |
192 |
393 |
250 |
|
|
100 |
108×4 |
108 |
6,0 |
3,6 |
15,09 |
||||||||||||||||||||
|
125 |
133×4 |
133 |
4,2 |
300 |
300 |
300 |
18,79 |
79 |
40 |
118 |
60 |
157 |
80 |
236 |
124 |
314 |
173 |
393 |
230 |
471 |
300 |
||||
|
150 |
159×5 |
159 |
7,0 |
4,9 |
350 |
350 |
350 |
26,24 |
92 |
46 |
138 |
70 |
183 |
94 |
275 |
145 |
367 |
202 |
458 |
269 |
550 |
350 |
|||
|
200 |
219×7 |
219 |
9,0 |
6,3 |
400 |
700 |
400 |
500 |
46,61 |
131 |
66 |
196 |
100 |
262 |
134 |
393 |
207 |
524 |
289 |
655 |
384 |
785 |
500 |
||
|
250 |
273×8 |
273 |
11,0 |
7,7 |
500 |
800 |
500 |
750 |
71,07 |
197 |
99 |
295 |
149 |
393 |
201 |
589 |
311 |
785 |
433 |
982 |
575 |
1180 |
750 |
||
|
300 |
325×8 |
325 |
13,0 |
9,2 |
600 |
1000 |
600 |
900 |
100,03 |
236 |
119 |
353 |
179 |
471 |
241 |
707 |
373 |
943 |
520 |
1178 |
690 |
1413 |
900 |
||
|
350 |
377×9 |
377 |
15,0 |
10,5 |
800 |
800 |
1050 |
133,91 |
275 |
138 |
412 |
209 |
550 |
281 |
825 |
435 |
1100 |
606 |
1374 |
805 |
1649 |
1050 |
|||
|
400 |
426×10 |
426 |
16,0 |
11,2 |
1000 |
1000 |
1200 |
161,78 |
314 |
158 |
471 |
239 |
628 |
322 |
943 |
497 |
1257 |
693 |
1571 |
920 |
1885 |
1200 |
|||
|
2,5 (25) |
80 |
89×3,5 |
89 |
3,5 |
2,4 |
250 |
600 |
250 |
250 |
7,38 |
66 |
33 |
98 |
50 |
131 |
67 |
196 |
104 |
262 |
144 |
327 |
192 |
393 |
250 |
|
|
100 |
108×4 |
108 |
4,0 |
2,8 |
10,26 |
||||||||||||||||||||
|
125 |
133×4 |
133 |
2,9 |
300 |
300 |
300 |
18,79 |
79 |
40 |
118 |
60 |
157 |
80 |
236 |
124 |
314 |
173 |
393 |
230 |
471 |
300 |
||||
|
150 |
159×5 |
159 |
5,0 |
3,5 |
350 |
350 |
350 |
18,99 |
92 |
46 |
138 |
70 |
183 |
94 |
275 |
145 |
367 |
202 |
458 |
269 |
550 |
350 |
|||
|
200 |
219×7 |
219 |
7,0 |
4,9 |
400 |
700 |
400 |
500 |
36,60 |
131 |
66 |
196 |
100 |
262 |
134 |
393 |
207 |
524 |
289 |
655 |
384 |
785 |
500 |
||
|
250 |
273×8 |
273 |
8,0 |
5,6 |
500 |
800 |
500 |
750 |
52,28 |
197 |
99 |
295 |
149 |
393 |
201 |
589 |
311 |
785 |
433 |
982 |
575 |
1180 |
750 |
||
|
300 |
325×8 |
325 |
600 |
1000 |
600 |
900 |
62,54 |
236 |
119 |
353 |
179 |
471 |
241 |
707 |
373 |
943 |
520 |
1178 |
690 |
1413 |
900 |
||||
|
350 |
377×9 |
377 |
9,0 |
6,3 |
800 |
800 |
1050 |
81,61 |
275 |
138 |
412 |
209 |
550 |
281 |
825 |
435 |
1100 |
606 |
1374 |
805 |
1649 |
1050 |
|||
|
400 |
426×10 |
426 |
10,0 |
7,0 |
1000 |
1000 |
1200 |
102,59 |
314 |
158 |
471 |
239 |
628 |
322 |
943 |
497 |
1257 |
693 |
1571 |
920 |
1885 |
1200 |
|||
Пример условного обозначения крутоизогнутого колена исполнения 1 с углом разворота потока 60°, диаметром 159 мм и толщиной стенки 7 мм, с прямыми участками а = 350 мм, а1 = 600 мм, длиной развертки 1317 мм, на условное давление 4,0 МПа:
Колено крутоизогнутое 60° 159×7 - 350×600 - 1317 - 4,0 ОСТ 34 10.751-97
3.1 Материал - трубы по ОСТ 34 10.747 разделы 4 и 5.
3.2 Неуказанные предельные отклонения размеров ±
3.3 Требования к подготовке кромок колен под сварку и сварке их с трубопроводом по ОСТ 34 10.748, при этом диаметры расточек колен и минимально допустимые толщины стенок в месте расточек выбираются в зависимости от размеров присоединяемых труб.
3.4 Остальные требования по ОСТ 34 10.766.
Приложение А
(информационное)
Библиография
[1] РД 03-94. Правила устройства и безопасной эксплуатации трубопроводов пара и горячей воды.
[2] СНиП 3.05.05-84. Технологическое оборудование и технологические трубопроводы.
