МИНИСТЕРСТВО
ТОПЛИВА И ЭНЕРГЕТИКИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ОСТ 34 10.747-97 ÷
ОСТ 34 10.754-97
СТАНДАРТЫ ОТРАСЛИ
ДЕТАЛИ И СБОРОЧНЫЕ ЕДИНИЦЫ
ТРУБОПРОВОДОВ ИЗ УГЛЕРОДИСТОЙ
И НИЗКОЛЕГИРОВАННОЙ СТАЛЕЙ
НА Рраб < 2,2 МПа (22 кгс/см2),
t ≤ 425 °С
для и тепловых электростанций
ОСТ 34 10.747-97 ÷ ОСТ 34 10.754-97
ЧАСТЬ I
СТАНДАРТ ОТРАСЛИ
ОСТ 34 10.750-97
Детали
и сборочные единицы трубопроводов ТЭС
на Рраб < 2,2 МПа (22 кгс/см2), t
≤ 425 °С
КОЛЕНА ГНУТЫЕ
КОНСТРУКЦИЯ И РАЗМЕРЫ
Предисловие
1 РАЗРАБОТАН АООТ Севзапэнергомонтажпроект
2 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Министерства топлива и энергетики РФ от 23 декабря 1997 г. № 443
3 ВЗАМЕН ОСТ 34-10-750-92
СОДЕРЖАНИЕ
СТАНДАРТ ОТРАСЛИ
|
Детали и сборочные единицы трубопроводов ТЭС КОЛЕНА ГНУТЫЕ Конструкция и размеры |
Дата введения 1998-03-01
1 Область применения
Настоящий стандарт распространяется на гнутые колена из углеродистой и низколегированной сталей для трубопроводов тепловых электростанций.
Стандарт соответствует требованиям «Правил устройства и безопасной эксплуатации трубопроводов пара и горячей воды» РД 03-94, утвержденным Госгортехнадзором РФ [1].
Гнутые колена предназначены для применения на трубопроводах, на которые распространяются РД 03-94.
Допускается применение гнутых колен по настоящему стандарту для изготовления трубопроводов по СНиП 3.05.05-84, утвержденным Госстроем СССР [2].
Пределы применения гнутых колен приведены в таблице 1.
|
Условное давление Pу, МПа (кгс/см2) |
Рабочее давление Pраб, МПа (кгс/см2) для температуры рабочей среды, °С |
|||||
|
200 |
250 |
300 |
350 |
400 |
425 |
|
|
4,0 (40,0) |
- |
- |
- |
- |
- |
2,0 (20,0) |
|
2,5 (25,0) |
2,2 (22,0) |
2,2 (22,0) |
1,9 (19,0) |
1,7 (17,0) |
1,5 (15,0) |
1,3 (13,0) |
1.1 Для трубопроводов тепловых сетей допускается применение гнутых колен на рабочее давление до 2,5 МПа при рабочей температуре до 200 °С.
2 Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ОСТ 34 10.747-97 Детали и сборочные единицы трубопроводов ТЭС на Pраб < 2,2 МПа (22 кгс/см2), t≤ 425 °С. Трубы и прокат. Сортамент.
ОСТ 34 10.748-97 Детали и сборочные единицы трубопроводов ТЭС на Pраб < 2,2 МПа (22 кгс/см2), t ≤ 425 °С. Соединения сварные стыковые. Типы, конструктивные элементы и размеры.
ОСТ 34 10.766-97 Детали и сборочные единицы трубопроводов ТЭС на Pраб < 2,2 МПа (22 кгс/см2), t ≤ 425 °С. Технические требования.
3 Конструкция и размеры
Конструкция и размеры гнутых колен должны соответствовать указанным на чертеже 1 и в таблице 2.

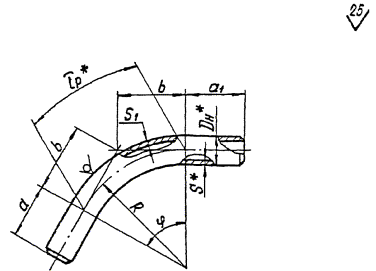

Для φ от 15° до 60°
* Размеры для справок
Чертеж 1, лист 1
Для φ 90°
* Размеры для справок
Чертеж 1, лист 2
Размеры в миллиметрах
|
Условное давление Pу, МПа (кгс/см2) |
Условный проход Dу |
Размеры присоединяемых труб Dн×S |
Dн |
S |
S1 |
a |
a1 |
R |
Масса 1 м трубы, кг |
Углы разворота потока φ |
||||||||||
|
не менее |
15° |
30° |
45° |
60° |
90° |
|||||||||||||||
|
Tр |
b |
Tр |
b |
Tр |
b |
Tр |
b |
Tр |
b |
|||||||||||
|
4,0 (40) |
10 |
14×2 |
14 |
2,0 |
1,5 |
100 |
100 |
100 |
0,59 |
26 |
13 |
52 |
27 |
78 |
41 |
105 |
58 |
157 |
100 |
|
|
15 |
18×2 |
18 |
0,79 |
|||||||||||||||||
|
20 |
25×2 |
25 |
1,13 |
|||||||||||||||||
|
25 |
32×2 |
32 |
1,48 |
|||||||||||||||||
|
32 |
38×2 |
38 |
150 |
1,78 |
39 |
20 |
79 |
40 |
118 |
62 |
157 |
87 |
236 |
150 |
||||||
|
40 |
45×2,5 |
45 |
2,5 |
1,8 |
200 |
2,62 |
52 |
26 |
105 |
54 |
157 |
83 |
209 |
115 |
314 |
200 |
||||
|
50 |
57×3 |
57 |
3,0 |
2,1 |
150 |
150 |
300 |
4,00 |
79 |
40 |
157 |
80 |
236 |
124 |
314 |
173 |
471 |
300 |
||
|
65 |
76×3 |
76 |
4,0 |
2,8 |
5,40 |
|||||||||||||||
|
80 |
89×3,5 |
89 |
4,5 |
3,2 |
200 |
400 |
9,38 |
105 |
53 |
210 |
107 |
314 |
166 |
419 |
231 |
628 |
400 |
|||
|
100 |
108×4 |
108 |
6,0 |
3,6 |
600 |
15,09 |
157 |
79 |
314 |
161 |
471 |
249 |
628 |
346 |
942 |
600 |
||||
|
125 |
133×4 |
133 |
4,2 |
500 |
500 |
18,79 |
||||||||||||||
|
150 |
159×5 |
159 |
7,0 |
4,9 |
650 |
26,24 |
170 |
86 |
340 |
174 |
510 |
269 |
680 |
375 |
1021 |
650 |
||||
|
200 |
219×7 |
219 |
9,0 |
6,3 |
1000 |
46,61 |
262 |
132 |
524 |
268 |
785 |
414 |
1047 |
577 |
1570 |
1000 |
||||
|
250 |
273×8 |
273 |
11,0 |
7,7 |
600 |
1370 |
71,07 |
359 |
180 |
717 |
367 |
1076 |
568 |
1435 |
791 |
2152 |
1370 |
|||
|
300 |
325×8 |
325 |
13,0 |
9,2 |
700 |
100,03 |
||||||||||||||
|
350 |
377×9 |
377 |
15,0 |
10,5 |
800 |
800 |
1500 |
133,91 |
393 |
198 |
785 |
402 |
1178 |
621 |
1570 |
866 |
2356 |
1500 |
||
|
400 |
426×10 |
426 |
16,0 |
11,2 |
1700 |
161,78 |
445 |
224 |
890 |
445 |
1335 |
704 |
1780 |
982 |
2670 |
1700 |
||||
|
2,5 (25) |
65 |
76×3 |
76 |
3,0 |
2,1 |
150 |
150 |
300 |
5,40 |
79 |
40 |
157 |
80 |
236 |
124 |
314 |
173 |
471 |
300 |
|
|
80 |
89×3,5 |
89 |
3,5 |
2,4 |
200 |
400 |
7,38 |
105 |
53 |
210 |
107 |
314 |
166 |
419 |
231 |
628 |
400 |
|||
|
100 |
108×4 |
108 |
4,0 |
2,8 |
600 |
10,26 |
157 |
79 |
314 |
161 |
471 |
249 |
628 |
346 |
942 |
600 |
||||
|
125 |
133×4 |
133 |
2,9 |
500 |
500 |
18,79 |
||||||||||||||
|
150 |
159×5 |
159 |
5,0 |
3,5 |
650 |
18,99 |
170 |
86 |
340 |
174 |
510 |
269 |
680 |
375 |
1021 |
650 |
||||
|
200 |
219×7 |
219 |
7,0 |
4,9 |
1000 |
36,60 |
262 |
132 |
524 |
268 |
785 |
414 |
1047 |
577 |
1570 |
1000 |
||||
|
250 |
273×8 |
273 |
8,0 |
5,6 |
600 |
1370 |
52,28 |
359 |
180 |
717 |
367 |
1076 |
568 |
1435 |
791 |
2152 |
1370 |
|||
|
300 |
325×8 |
325 |
8,0 |
700 |
62,54 |
|||||||||||||||
|
350 |
377×9 |
377 |
9,0 |
6,3 |
800 |
800 |
1500 |
81,61 |
393 |
198 |
785 |
402 |
1178 |
621 |
1570 |
866 |
2356 |
1500 |
||
|
400 |
426×10* |
426 |
10,0 |
7,0 |
1700 |
102,59 |
445 |
224 |
890 |
445 |
1335 |
704 |
1780 |
982 |
2670 |
1700 |
||||
|
* Допускается изготовление из трубы Ø 426×9 |
||||||||||||||||||||
Пример условного обозначения гнутого колена с углом разворота потока 60° из трубы диаметром 57 мм и толщиной стенки 3 мм, с прямыми участками а = 150 мм, а1 = 150 мм, длиной развертки 614 мм, на условное давление 4,0 МПа:
Колено гнутое 60° 57×3 - 150×150 - 614 - 4,0 ОСТ 34 10.750-97
3.1 Материал - трубы по ОСТ 34 10.747 разделы 4 и 5.
3.2 Неуказанные предельные отклонения размеров ±
3.3 Требования к подготовке кромок колен под сварку и сварке их с трубопроводом по ОСТ 34 10.748, при этом диаметры расточек колен и минимально допустимые толщины стенок в месте расточек выбираются в зависимости от размеров присоединяемых труб.
3.4 Остальные требования по ОСТ 34 10.766.
Приложение А
(информационное)
Библиография
[1] РД 03-94. Правила устройства и безопасной эксплуатации трубопроводов пара и горячей воды.
[2] СНиП 3.05.05-84. Технологическое оборудование и технологические трубопроводы.
