ОТРАСЛЕВЫЕ СТАНДАРТЫ
ДЕТАЛИ И СБОРОЧНЫЕ ЕДИНИЦЫ
ИЗ УГЛЕРОДИСТЫХ
И КРЕМНЕМАРГАНЦОВИСТЫХ СТАЛЕЙ
ДЛЯ ТРУБОПРОВОДОВ ПАРА И ГОРЯЧЕЙ ВОДЫ
С ДАВЛЕНИЕМ pу ≥ 4,0 МПа (pу ≥ 40 кгс/см2)
ТЕПЛОВЫХ ЭЛЕКТРОСТАНЦИЙ
ТИПЫ, КОНСТРУКЦИЯ, РАЗМЕРЫ И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
ОСТ 108.327.01-82
УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628
ИСПОЛНИТЕЛИ: НПО ЦКТИ и БЗЭМ
СОГЛАСОВАН с Главным управлением по проектированию и научно-исследовательским работам Министерства энергетики и электрификации СССР
Л.М. ВОРОНИН
ОТРАСЛЕВОЙ СТАНДАРТ
|
КОЛЕНА ШТАМПОВАННЫЕ КОНСТРУКЦИЯ И РАЗМЕРЫ |
ОСТ 108.327.01-82 Взамен ОСТ 24.327.01 в части |
Указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628 срок действия установлен
с 01.01.85
до 01.01.96
Несоблюдение стандарта преследуется по закону
1. Настоящий стандарт распространяется на штампованные колена, изготовляемые из труб и трубных заготовок, для трубопроводов пара и горячей воды тепловых электростанций с абсолютным давлением и температурой среды:
p = 37,27 МПа (380 кгс/см2), t = 280 °С;
p = 23,54 МПа (240 кгс/см2), t = 250 °С;
p = 18,14 МПа (185 кгс/см2), t = 215 °С;
p = 3,92 МПа (40 кгс/см2), t = 440 °С;
p = 7,45 МПа (76 кгс/см2), t = 145 °С;
p = 4,31 МПа (44 кгс/см2), t = 340 °С;
p = 3,92 МПа (40 кгс/см2), t = 200 °С.
2. Конструкция, размеры и материал колен должны соответствовать указанным на черт. 1, 2 и в таблице.
3. Штампованные колена по настоящему стандарту разрешается применять при невозможности использования крутоизогнутых отводов по ОСТ 108.321.16 и ОСТ 108.321.17 в схемах паропроводов.
4. Толщину стенки на внешнем и внутреннем обводе следует контролировать на всех коленах.
5. Остальные технические требования - по ОСТ 24.125.60.
6. Исполнение, указанное в скобках, применять по согласованию с предприятием - изготовителем.
7. Пример условного обозначения колена штампованного исполнения 13 с условным проходом Dу = 150 мм:
КОЛЕНО ШТАМПОВАННОЕ 150 13 ОСТ 108.327.01.
8. Пример маркировки: 13 ОСТ 108.327.01
* Размеры для справок.

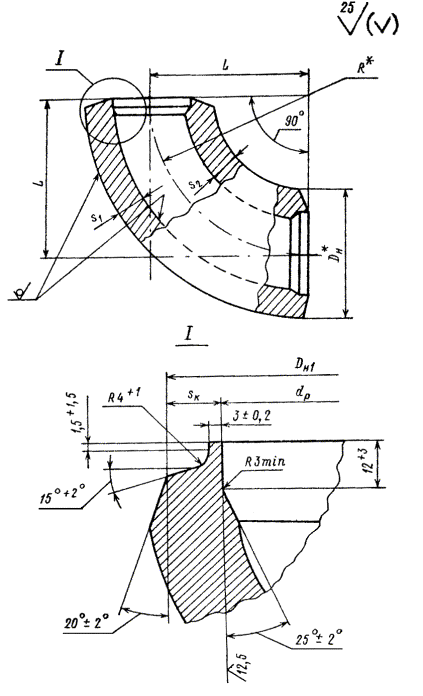

Черт. 1
Остальное - см. черт. 1
Черт. 2
Размеры, мм
|
Исполнение |
Черт. |
Условный проход Dу |
Присоединяемые трубы |
Наружный диаметр Dн* |
Dн1 |
dр |
L |
sк |
s1 |
s2 |
Угол гиба φ |
R* |
Материал (марка, ТУ) |
Масса, кг |
||||
|
Наружный диаметр |
Толщина стенки |
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
не менее |
||||||||||
|
p = 37,27 МПа (380 кгс/см2), t = 280 °С |
||||||||||||||||||
|
01 |
1 |
100 |
133 |
18 |
140 |
134 |
+2 -1 |
98 |
+0,54 |
175 |
± 5 |
15,9 |
18 |
22 |
90° |
175 |
Сталь 15ГС ТУ 14-3-460 |
22 |
|
02 |
150 |
194 |
26 |
213 |
194 |
+3 -1 |
144 |
+0,63 |
260 |
22,5 |
23 |
32 |
260 |
65 |
||||
|
03 |
200 |
273 |
36 |
284 |
273 |
+4 -1 |
203 |
+0,72 |
350 |
32,8 |
31 |
42 |
350 |
150 |
||||
|
04 |
250 |
325 |
42 |
334 |
325 |
245 |
400 |
36,4 |
37 |
50 |
400 |
225 |
||||||
|
05 |
300 |
377 |
50 |
384 |
377 |
281 |
+0,81 |
450 |
44,0 |
43 |
60 |
450 |
340 |
|||||
|
(06) |
350 |
465 |
60 |
490 |
480 |
+5 -1 |
349 |
+0,89 |
550 |
62,0 |
65 |
90 |
550 |
Сталь 16ГС ТУ 3-923 |
880 |
|||
|
07 |
400 |
530 |
65 |
570 |
560 |
406 |
+0,97 |
650 |
68,0 |
70 |
95 |
650 |
1167 |
|||||
|
p = 23,54 МПа (240 кгс/см2), t = 250 °С |
||||||||||||||||||
|
08 |
1 |
150 |
194 |
17 |
213 |
194 |
+3 -1 |
161 |
+0,63 |
260 |
± 5 |
14,8 |
20 |
30 |
90° |
260 |
Сталь 15ГС ТУ 14-3-460 |
65 |
|
09 |
175 |
219 |
19 |
221 |
219 |
182 |
+0,72 |
16,5 |
65 |
|||||||||
|
10 |
225 |
273 |
24 |
284 |
273 |
+4 -1 |
226 |
350 |
20,2 |
21 |
34 |
350 |
130 |
|||||
|
11 |
250 |
325 |
28 |
334 |
325 |
271 |
+0,81 |
400 |
23,8 |
24 |
32 |
400 |
154 |
|||||
|
12 |
300 |
377 |
32 |
384 |
377 |
316 |
+0,89 |
450 |
27,3 |
28 |
42 |
450 |
280 |
|||||
|
p = 18,14 МПа (185 кгс/см2), t = 215 °С |
||||||||||||||||||
|
13 |
1 |
150 |
194 |
15 |
213 |
194 |
+3 -1 |
166 |
+0,63 |
260 |
± 5 |
11,9 |
14 |
22 |
90° |
260 |
Сталь 15ГС ТУ 14-3-460 |
50 |
|
14 |
175 |
219 |
16 |
221 |
219 |
188 |
+0,72 |
13,2 |
50 |
|||||||||
|
15 |
225 |
273 |
20 |
284 |
273 |
+4 -1 |
236 |
350 |
16,0 |
17 |
28 |
350 |
108 |
|||||
|
16 |
250 |
325 |
22 |
334 |
325 |
283 |
+0,81 |
400 |
18,7 |
24 |
32 |
400 |
154 |
|||||
|
17 |
300 |
377 |
26 |
384 |
377 |
327 |
+0,89 |
450 |
21,4 |
28 |
42 |
450 |
280 |
|||||
|
p = 3,92 МПа (40 кгс/см2), t = 440 °С; p = 7,45 МПа (76 кгс/см2), t = 145 °С |
||||||||||||||||||
|
18 |
1 |
200 |
219 |
13 |
221 |
219 |
+3 -1 |
195 |
+0,72 |
260 |
± 5 |
9,5 |
10 |
22 |
90° |
260 |
Сталь 15ГС ТУ 14-3-460 |
50 |
|
p = 4,31 МПа (44 кгс/см2), t = 340 °С; p = 3,92 МПа (40 кгс/см2), t = 200 °С |
||||||||||||||||||
|
19 |
1 |
200 |
219 |
9 |
221 |
219 |
+3 -1 |
203 |
+0,72 |
260 |
± 5 |
5,6 |
10 |
22 |
90° |
260 |
Сталь 15ГС ТУ 14-3-460 |
50 |
|
p = 4,31 МПа (44 кгс/см2), t = 340 °С |
||||||||||||||||||
|
20 |
2 |
600 |
630 |
17 |
685 |
650 |
+5 -1 |
598 |
+1,0 |
228 |
± 5 |
22,0 |
50 |
60 |
30° |
850 |
Сталь 15 ГС ТУ 108.1267 |
454 |
|
21 |
352 |
45° |
681 |
|||||||||||||||
|
22 |
491 |
60° |
908 |
|||||||||||||||
|
23 |
1 |
850 |
90° |
1362 |
||||||||||||||
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628
2. ИСПОЛНИТЕЛИ
П.М. Христюк, канд. техн. наук; Д.Д. Дорофеев, канд. техн. наук (руководитель темы); Г.Н. Смирнов (руководитель темы); Л.Н. Жылюк; В.Н. Шанский; Н.В. Москаленко; Д.Ф. Фомина; Г.А. Мисирьянц; В.Ф. Логвиненко; Ф.А. Гловач; А.З. Гармаш; Н.Г. Мазин; А.С. Шестернин
3. ЗАРЕГИСТРИРОВАН Государственным комитетом СССР по стандартам за № 8273546 от 26.02.83
4. ВЗАМЕН ОСТ 24.327.01
5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
Обозначение НТД, на который дана ссылка |
Номер пункта, подпункта, перечисления, приложения |
|
ОСТ 24.125.60-89 |
|
|
ТУ 3-923-75 |
|
|
ТУ 14-3-460-75 |
|
|
ТУ 108.1267-84 |
6. ПЕРЕИЗДАНИЕ (1992 г.) с Изменениями № 1, 2, 3, 4.
Срок действия продлен до 1996 г. Изменением № 4, утвержденным письмом Минтяжмаша СССР от 27.12.90 № ВА-002-1-12060
