ОТРАСЛЕВЫЕ СТАНДАРТЫ

ДЕТАЛИ И СБОРОЧНЫЕ ЕДИНИЦЫ
ИЗ ХРОМОМОЛИБДЕНОВАНАДИЕВЫХ СТАЛЕЙ
ДЛЯ ПАРОПРОВОДОВ ТЕПЛОВЫХ
ЭЛЕКТРОСТАНЦИЙ

ТИПЫ, КОНСТРУКЦИЯ, РАЗМЕРЫ
И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

ПАРАМЕТРЫ:

р = 25,01 МПа (255 кгс/см2), t = 545 °С

ТРОЙНИКИ СВАРНЫЕ ПЕРЕХОДНЫЕ ДЛЯ ПАРОПРОВОДОВ ТЭС

КОНСТРУКЦИЯ И РАЗМЕРЫ

ОСТ 108.104.12-82

Срок действия стандартов не ограничен в соответствии
с указанием Госстандарта РФ № 1/28-332 от 15.02.94

УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628

СОГЛАСОВАН с Главным управлением по проектированию и научно-исследовательским работам Министерства энергетики и электрификации СССР

Л.М. ВОРОНИН

Отраслевые стандарты
на детали и сборочные единицы
с расчетным ресурсом 200 тыс. ч

ОСТ 108.104.12-82

ОТРАСЛЕВОЙ СТАНДАРТ

ТРОЙНИКИ СВАРНЫЕ ПЕРЕХОДНЫЕ ДЛЯ ПАРОПРОВОДОВ ТЭС

КОНСТРУКЦИЯ И РАЗМЕРЫ

ОСТ 108.104.12-82

Взамен ОСТ 24.104.21 и
ОСТ 24.104.14 в части
pном = 41 кгс/см2, t = 545 °С

Указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628 срок действия установлен

с 01.01.85

до 01.01.96

1. Настоящий стандарт распространяется на тройники сварные переходные для паропроводов тепловых электростанций с абсолютным давлением p = 4,02 МПа (41 кгс/см2) и температурой t = 545 °С.

2. Конструкция и размеры сварных тройников должны соответствовать указанным на чертеже 1, 2 и в табл. 1.

3. Сварочные материалы - по ОСТ 108.940.02.

4. После сварки штуцер (поз. 1) растачивается напроход до диаметра dв1 с целью удаления подкладного кольца и корня шва (см. черт. 1 и 2).

5. Материал корпуса (поз. 3) - см. табл. 2.

6. Остальные технические требования - по ОСТ 24.125.60.

7. Масса наплавленного металла уточняется технологическим процессом.

8. Пример условного обозначения тройника переходного исполнения 01 с условными переходами Dy = 400 мм, Dy1 = 150 мм:

ТРОЙНИК ПЕРЕХОДНЫЙ 400×150 01 ОСТ 108.104.12.

9. Пример маркировки: 01 ОСТ 108.104.12

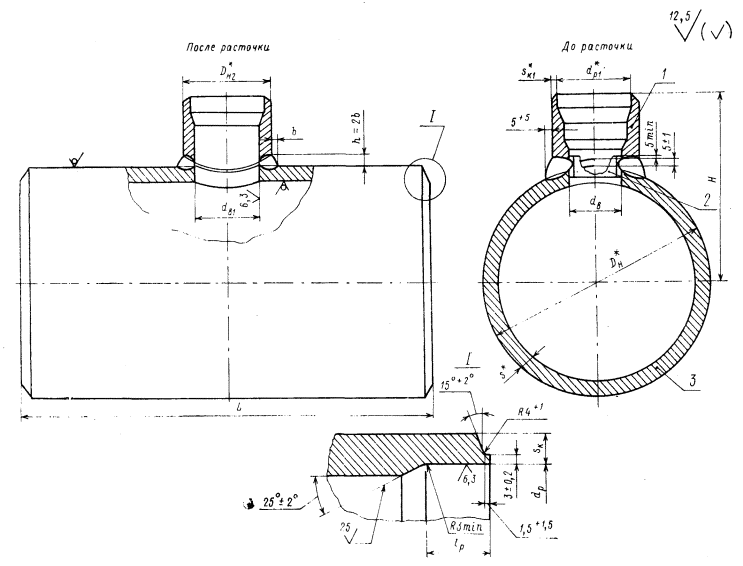

Черт. 1

Остальное - см. черт. 1

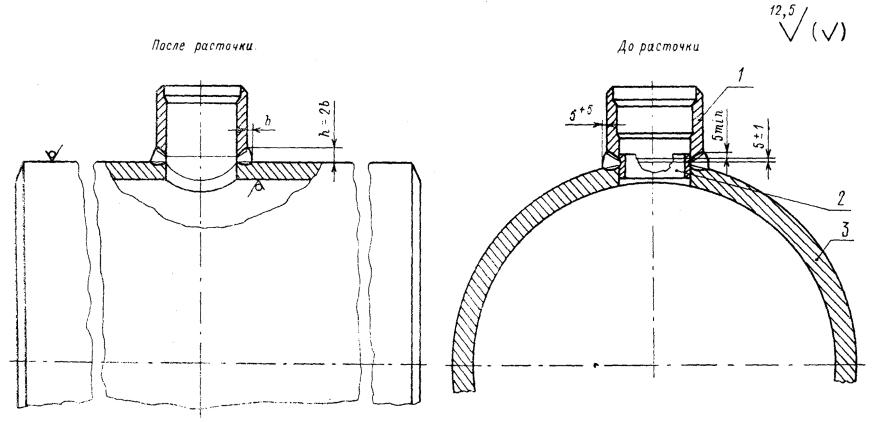

Черт. 2

Таблица 1

Размеры, мм

Исполнение

Черт.

Условные проходы

Наружный диаметр и толщина стенки присоединяемых труб

DH*

DH2*

dв

dв1

Dy

Dy1

Номин.

Пред. откл.

Номин.

Пред. откл.

01

1

400

150

426×19

159×8

426

168

130

+ 1,0

135

+ 0,63

02

2

700

150

720×25

720

159

120

+ 0,87

128

03

1

700

250

273×13

300

240

+ 1,15

245

+ 0,72

04

1

500

350

530×25

377×17

530

404

328

+ 1,3

334

+ 0,89

05

600

350

630×28

630

06

700

350

720×25

720

Продолжение табл. 1

Исполнение

dp

dp1*

Н

L

lp (пред. откл. + 5)

S*

Sк, не менее

Sк1*

b, не менее

Масса наплавленного металла, кг

Масса

Номин.

Пред. откл.

Пред. откл. ± 5

01

390

+ 0,89

144

338

600

50

24

14,7

5,8

11

1,3

182

02

672

+ 1,00

495

1000

30

21,8

562

03

248

540

9,9

20

4,1

589

04

484

+ 0,97

345

487

800

40

17,0

13,0

25

10,3

494

05

576

+ 1,00

544

60

21,5

581

06

672

597

1000

50

30

21,8

631

* Размеры для справок.


Таблица 2

Обозначение тройника

Штуцер (поз. 1) 1 шт.

Кольцо подкладное (поз. 2) 1 шт.

Корпус (поз. 3), 1 шт.

Обозначение

Материал (марка, ТУ)

01 ОСТ 108.104.12

17 ОСТ 108.462.10

14 ОСТ 108.520.03

Сталь 12Х1МФ ТУ 14-3-460

02 ОСТ 108.104.12

09 ОСТ 108.462.09

12 ОСТ 108.520.03

Сталь 15Х1М1Ф ТУ 3-923

03 ОСТ 108.104.12

21 ОСТ 108.462.10

23 ОСТ 108.520.03

04 ОСТ 108.104.12

22 ОСТ 108.462.10

26 ОСТ 108.520.03

05 ОСТ 108.104.12

23 ОСТ 108.462.10

06 ОСТ 108.104.12

24 ОСТ 108.462.10

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628

2. ИСПОЛНИТЕЛИ

П.М. Христюк, канд. техн. наук; Д.Д. Дорофеев, канд. техн. наук (руководитель темы); Г.Н. Смирнов (руководитель темы); Л.Н. Жылюк; В.Н. Шанский; Н.В. Москаленко; Д.Ф. Фомина; Г.А. Мисирьянц; В.Ф. Логвиненко; Ф.А. Гловач; А.З. Гармаш; Н.Г. Мазин; А.С. Шестернин

3. ЗАРЕГИСТРИРОВАН Государственным комитетом СССР по стандартам за № 8257042 от 09.09.82

4. ВЗАМЕН ОСТ 24.104.21; ОСТ 24.104.14

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта, подпункта, перечисления, приложения

ОСТ 24.125.60-89

6

ОСТ 108.940.02-82

3

ТУ 3-923-75

2

ТУ 14-3-460-75

2

ОСТ 108.462.10-82

2

ОСТ 108.520.03-82

2

6. ПЕРЕИЗДАНИЕ (1992 г.) с Изменениями № 1, 2, 3, 4

Срок действия продлен до 1996 г. Изменением № 4, утвержденным письмом Минтяжмаша СССР от 27.12.90 № ВА-002-1-12060.
