ОТРАСЛЕВЫЕ СТАНДАРТЫ

ДЕТАЛИ И СБОРОЧНЫЕ ЕДИНИЦЫ
ИЗ ХРОМОМОЛИБДЕНОВАНАДИЕВЫХ СТАЛЕЙ
ДЛЯ ПАРОПРОВОДОВ ТЕПЛОВЫХ
ЭЛЕКТРОСТАНЦИЙ

ТИПЫ, КОНСТРУКЦИЯ, РАЗМЕРЫ
И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

ПАРАМЕТРЫ:

р = 25,01 МПа (255 кгс/см2), t = 545 °С

ТРОЙНИКИ СВАРНЫЕ РАВНОПРОХОДНЫЕ ДЛЯ ПАРОПРОВОДОВ ТЭС

КОНСТРУКЦИЯ И РАЗМЕРЫ

ОСТ 108.104.10-82

Срок действия стандартов не ограничен в соответствии
с указанием Госстандарта РФ № 1/28-332 от 15.02.94

УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628

СОГЛАСОВАН с Главным управлением по проектированию и научно-исследовательским работам Министерства энергетики и электрификации СССР

Л.М. ВОРОНИН

Отраслевые стандарты
на детали и сборочные единицы
с расчетным ресурсом 200 тыс. ч

ОСТ 108.104.10-82

ОТРАСЛЕВОЙ СТАНДАРТ

ТРОЙНИКИ СВАРНЫЕ РАВНОПРОХОДНЫЕ ДЛЯ ПАРОПРОВОДОВ ТЭС

КОНСТРУКЦИЯ И РАЗМЕРЫ

ОСТ 108.104.10-82

Взамен НО 1076-66 в части
pном = 255 кгс/см2, t = 545 °С

Указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628 срок действия установлен

с 01.01.85

до 01.01.96

1. Настоящий стандарт распространяется на тройники сварные равнопроходные для паропроводов тепловых электростанций с абсолютным давлением и температурой пара:

p = 25,01 МПа (255 кгс/см2), t = 545 °С;

p = 13,73 МПа (140 кгс/см2), t = 560 °С;

p = 13,73 МПа (140 кгс/см2), t = 545 °С;

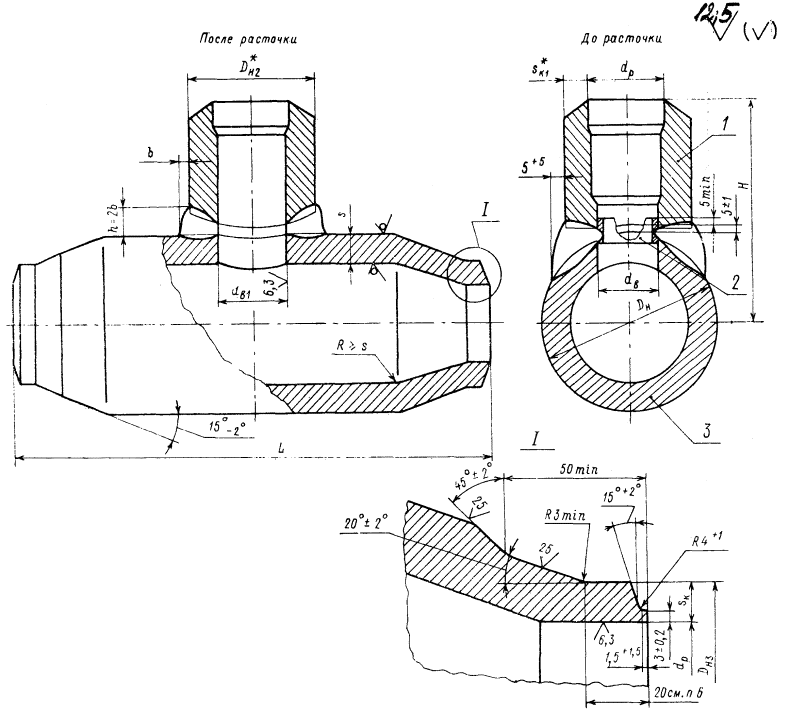

2. Конструкция и размеры тройников должны соответствовать указанным на чертеже и в табл. 1 и 2.

3. Сварочные материалы - по ОСТ 108.940.02.

4. После сварки штуцер (поз. 1) растачивается напроход до диаметра dв1 с целью удаления подкладного кольца и корня шва (см. чертеж).

5. Материал корпуса (поз. 3) - см. табл. 2.

6. Рекомендуемый размер прямого участка уточняется при разработке технологического процесса.

Допускается изготовление подкатанной части без прямых участков.

7. Остальные технические требования - по ОСТ 24.125.60.

8. Масса наплавленного металла уточняется технологическим процессом.

9. Исполнение, указанное в скобках, применять по согласованию с предприятием-изготовителем.

10. Пример условного обозначения тройника равнопроходного исполнения 01 с условным проходом Dy = 100 мм:

ТРОЙНИК РАВНОПРОХОДНЫЙ 100 02 ОСТ 108.104.10.

11. Пример маркировки: 02 ОСТ 108.104.10


Таблица 1

Размеры, мм

Исполнение

Условный проход Dy

Присоединяемые трубы

DH

DH2*

DH3

dв

dв1

Наружный диаметр

Толщина стенки

Номин.

Пред. откл.

Номин.

Пред. откл.

Номин.

Пред. откл.

p = 25,01 МПа (255 кгс/см2), t = 545 °С

(01)

65

108

22

159

120

108

+ 2

- 1

50

+ 0,62

56

+ 0,46

02

100

159

32

245

180

159

71

+ 0,74

79

03

125

194

38

210

194

+ 3

- 1

90

+ 0,87

98

+ 0,54

04

150

245

48

325

260

245

+ 4 - 1

120

125

+ 0,63

p = 13,73 МПа (140 кгс/см2), t = 560 °С; p = 13,73 МПа (140 кгс/см2), t = 545 °С

05

100

133

20

219

154

133

+ 2

- 1

84

+ 0,87

90

+ 0,54

Продолжение табл. 1

Исполнение

dp

L

H

S

Sк, не менее

Sк1*

b, не менее

Масса наплавленного металла, кг

Масса, кг

Номин.

Пред. откл.

Пред. откл. ± 5

p = 25,01 МПа (255 кгс/см2), t = 545 °С

(01)

67

+ 0,46

450

232

32

18,7

23,3

26

0,6

58

02

97

+ 0,54

650

304

48

27,5

33,3

34

5,8

193

03

120

341

33,0

40,1

42

8,6

213

04

151

+ 0,63

700

438

60

42,0

49,8

44

13,2

388

p = 13,73 МПа (140 кгс/см2), t = 560 °С; p = 13,73 МПа (140 кгс/см2), t = 545 °С

05

94

+ 0,54

550

290

32

17,3

17,6

23

1,1

103

* Размеры для справок.


Таблица 2

Обозначение тройника

Штуцер (поз. 1) 1 шт.

Кольцо подкладное (поз. 2) 1 шт.

Корпус (поз. 3) 1 шт.

Обозначение

Материал - труба (марка, ТУ)

(01) ОСТ 108.104.10

01 ОСТ 108.462.10

04 ОСТ 108.520.03

Сталь 15Х1М1Ф ТУ 14-3-460

02 ОСТ 108.104.10

02 ОСТ 108.462.10

07 ОСТ 108.520.03

03 ОСТ 108.104.10

04 ОСТ 108.462.10

09 ОСТ 108.520.03

04 ОСТ 108.104.10

06 ОСТ 108.462.10

12 ОСТ 108.520.03

05 ОСТ 108.104.10

08 ОСТ 108.462.10

08 ОСТ 108.520.03

Сталь 12Х1МФ ТУ 14-3-460

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628

2. ИСПОЛНИТЕЛИ

П.М. Христюк, канд. техн. наук; Д.Д. Дорофеев, канд. техн. наук (руководитель темы); Г.Н. Смирнов (руководитель темы); Л.Н. Жылюк; В.Н. Шанский; Н.В. Москаленко; Д.Ф. Фомина; Г.А. Мисирьянц; В.Ф. Логвиненко; Ф.А. Гловач; А.З. Гармаш; Н.Г. Мазин; А.С. Шестернин

3. ЗАРЕГИСТРИРОВАН Государственным комитетом СССР по стандартам за № 8257021 от 09.09.82

4. ВЗАМЕН НО 1076-66

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта, подпункта, перечисления, приложения

ОСТ 24.125.60-89

7

ОСТ 108.940.02-82

3

ТУ 14-3-460-75

2

ОСТ 108.462.10-82

2

ОСТ 108.520.03-82

2

6. ПЕРЕИЗДАНИЕ (1992 г.) с Изменениями № 1, 2, 3, 4

Срок действия продлен до 1996 г. Изменением № 4, утвержденным письмом Минтяжмаша СССР от 27.12.90 № ВА-002-1-12060.
