ГОСТ Р 51698-2000

ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ



ВОДКА И СПИРТ ЭТИЛОВЫЙ
ИЗ ПИЩЕВОГО СЫРЬЯ

Газохроматографический экспресс-метод определения
содержания токсичных микропримесей





ГОССТАНДАРТ РОССИИ

Москва

(Измененная редакция, Изм. № 1).

Предисловие

1. РАЗРАБОТАН И ВНЕСЕН Техническим комитетом по стандартизации ТК 176 «Спиртовая и ликеро-водочная продукция», Всероссийским научно-исследовательским институтом пищевой биотехнологии (ВНИИПБТ), Департаментом пищевой, перерабатывающей промышленности и детского питания Минсельхоза РФ

2. ПРИНЯТ И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Госстандарта России от 25 декабря 2000 г. № 410-ст

3. ВВЕДЕН ВПЕРВЫЕ



СОДЕРЖАНИЕ

1. Область применения. 2

2. Нормативные ссылки. 2

3. Отбор проб и подготовка образцов. 3

4. Метод измерений. 3

4.1. Сущность метода. 3

4.2. Средства измерений, вспомогательное оборудование, реактивы и материалы.. 3

4.3. Подготовка к выполнению измерений. 4

4.4. Выполнение измерений. 4

4.5. Обработка результатов измерений. 5

4.6. Проверка приемлемости результатов измерений, полученных в условиях воспроизводимости. 7

4.7. Контроль стабильности результатов измерений при реализации методики в лаборатории. 8

5. Требования безопасности. 9

Приложение А. Компонентный состав и нормированные метрологические характеристики Государственного стандартного образца (ГСО № 8404-2003) состава растворов токсичных микропримесей в этиловом спирте (комплект PC) 9

Приложение Б. Компонентный состав и нормированные метрологические характеристики Государственного стандартного образца (ГСО № 8405-2003) состава растворов токсичных микропримесей в водно-спиртовой смеси (комплект РВ) 10

Приложение в. Примеры обработки экспериментальных данных и построения контрольной карты Шухарта (карты пределов) при контроле стабильности результатов определения объемной доли метилового спирта в образце водки (пример 1) и массовой концентрации 2-пропанола в образце этилового спирта (пример 2) с изменяющимися факторами «время» и «оператор». 10

Библиография. 16

ГОСТ Р 51698-2000

ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ВОДКА И СПИРТ ЭТИЛОВЫЙ ИЗ ПИЩЕВОГО СЫРЬЯ

Газохроматографический экспресс-метод определения содержания токсичных микропримесей

Vodka and ethanol from food raw material.
Gas-chromatographic express-method for determination of toxic microadmixtures content

(Измененная редакция, Изм. № 1).

Дата введения 2001-07-01

1. Область применения

Настоящий стандарт распространяется на водку и этиловый спирт из пищевого сырья и устанавливает газохроматографический метод определения содержания токсичных микропримесей с использованием капиллярных колонок (для определения метилового спирта, сивушного масла, уксусного альдегида, сложных эфиров), присутствие которых характерно для водки и этилового спирта из пищевого сырья. Метод пригоден для определения токсичных микропримесей в водках особых и в отгонах, полученных из ликероводочных изделий.

Диапазон измеряемых объемных долей метилового спирта составляет от 0,0001 до 0,1 %, массовых концентраций остальных токсичных микропримесей - от 0,5 до 1000 мг/дм3.

Метод может быть использован в качестве арбитражного.

(Измененная редакция, Изм. № 1).

2. Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны

ГОСТ 12.1.007-76 Система стандартов безопасности труда. Вредные вещества. Классификация и общие требования безопасности

ГОСТ 12.1.010-76 Система стандартов безопасности труда. Взрывобезопасность. Общие требования

ГОСТ 12.1.019-79 Система стандартов безопасности труда. Электробезопасность. Общие требования и номенклатура видов защиты

ГОСТ 3022-80 Водород технический. Технические условия

ГОСТ 5363-93 Водка. Правила приемки и методы анализа

ГОСТ 5964-93 Спирт этиловый. Правила приемки и методы анализа

ГОСТ 9293-74 (ИСО 2435-73) Азот газообразный и жидкий. Технические условия

ГОСТ 17433-80 Промышленная чистота. Сжатый воздух. Классы загрязненности

ГОСТ 29169-91 (ИСО 648-77) Посуда лабораторная стеклянная. Пипетки с одной отметкой

ГОСТ Р 8.563-96 Государственная система обеспечения единства измерений. Методики выполнения измерений

ГОСТ Р ИСО 5725-1-2002 Точность (правильность и прецизионность) методов и результатов измерений. Часть 1. Основные положения и определения

ГОСТ Р ИСО 5725-2-2002 Точность (правильность и прецизионность) методов и результатов измерений. Часть 2. Основной метод определения повторяемости и воспроизводимости стандартного метода измерений

ГОСТ Р ИСО 5725-6-2002 Точность (правильность и прецизионность) методов и результатов измерений. Часть 6. Использование значений точности на практике

ГОСТ Р ИСО/МЭК 17025-2000 Общие требования к компетентности испытательных и калибровочных лабораторий.

(Новая редакция, Изм. № 1).

3. Отбор проб и подготовка образцов

3.1. Отбор проб для анализа водки - по ГОСТ 5363; для анализа спирта - по ГОСТ 5964.

3.2. Готовят образец водки или спирта. Для этого из одной бутылки водки или спирта, направленной в лабораторию для проведения измерений, в микровиалу вместимостью 2 см3, предварительно ополоснутую содержимым бутылки, пипеткой вместимостью 1 см3 вносят 1 см3 продукта.

3.3. Для проведения проверки приемлемости результатов в условиях воспроизводимости объем отобранной пробы, направленной в лабораторию для проведения измерений, делят на две части и из каждой части готовят образец водки или спирта по 3.2.

(Новая редакция, Изм. № 1).

3.4. Анализ образца водки или спирта проводят по 4.4.3.

4. Метод измерений

4.1. Сущность метода

Метод основан на хроматографическом разделении микропримесей в образце спирта или водки и последующем их детектировании пламенно-ионизационным детектором. Продолжительность анализа - 15 - 20 мин.

(Измененная редакция, Изм. № 1).

4.2. Средства измерений, вспомогательное оборудование, реактивы и материалы

Газовый хроматограф с пламенно-ионизационным детектором пределом детектирования не более 5 · 10-12 г С/с.

Государственные стандартные образцы (ГСО № 8404-2003) состава растворов токсичных микропримесей в этиловом спирте (комплект PC). Компонентный состав и нормированные метрологические характеристики ГСО - в соответствии с приложением А.

Государственные стандартные образцы (ГСО № 8405-2003) состава растворов токсичных микропримесей в водно-спиртовой смеси (комплект РВ). Компонентный состав и нормированные метрологические характеристики ГСО - в соответствии с приложением Б.

Микрошприц вместимостью 1,5 и 10 мм3.

Пипетка 2-2-1 по ГОСТ 29169.

Микровиалы вместимостью 2 см3 с завинчивающимися крышками и тефлонированной уплотнительной мембраной.

Компьютер или интегратор, имеющий программное обеспечение.

Колонка хроматографическая капиллярная HP-FFAP (США) 50 м · 0,32 мм · 0,52 мкм. Допускается применение других капиллярных колонок с техническими характеристиками, обеспечивающими разделение, аналогичное приведенному на рисунке 1.

Газ-носитель - азот о. ч. по ГОСТ 9293. Допускается использовать генераторы азота.

Водород технический марки А по ГОСТ 3022. Допускается использовать генераторы водорода.

Воздух сжатый по ГОСТ 17433. Допускается использовать воздушный компрессор любого типа, обеспечивающий необходимое давление и чистоту воздуха в соответствии с инструкцией по эксплуатации газового хроматографа.

Допускается применение других средств измерений, материалов и реактивов с метрологическими характеристиками и по качеству не хуже указанных.

(Новая редакция, Изм. № 1).

4.3. Подготовка к выполнению измерений

4.3.1. Монтаж, наладку и вывод хроматографа на рабочий режим проводят в соответствии с инструкцией по его эксплуатации.

4.3.2. Кондиционирование капиллярной колонки

(Новая редакция, Изм. № 1).

4.3.2.1. Новую капиллярную колонку помещают в термостат хроматографа и, не подсоединяя к детектору, продувают газом-носителем со скоростью 0,048 - 0,072 дм3/ч при температуре термостата колонок 180 °С в течение 4 ч. Затем колонку подсоединяют к детектору и проверяют стабильность базовой линии при рабочей температуре термостата колонок.

4.3.2.2. После анализа водок особых и отгонов, полученных из ликероводочных изделий, кондиционирование колонки проводят при температуре термостата колонки 200 °С в течение одного часа.

4.3.2.1, 4.3.2.2. (Введены дополнительно, Изм. № 1).

4.3.3 - 4.3.4.8. (Исключены, Изм. № 1).

4.4. Выполнение измерений

4.4.1. Измерения выполняют при следующих режимных параметрах хроматографа:

температура термостата колонок, °С

70 - 75

температура испарителя (инжектора), °С

120 - 200

коэффициент деления потока

20 : 1

температура детектора, °С

220 - 250

скорость потока воздуха, дм3

18

скорость потока водорода, дм3

1,8

скорость потока газа-носителя (азот), дм3

0,048 - 0,072

объем пробы, мм3

0,5 - 1.

Допускается проведение анализа в других условиях хроматографирования, в том числе с программированием температуры, обеспечивающих разделение и последовательность выхода веществ, аналогичное приведенному на рисунке 1.

4.4.2. Градуировка хроматографа

Градуировку хроматографа выполняют, используя не менее трех градуировочных смесей. В качестве градуировочных смесей используют ГСО состава растворов токсичных микропримесей в этиловом спирте (комплект PC) - для анализа спирта и ГСО состава растворов токсичных микропримесей в водно-спиртовой смеси (комплект РВ) - для анализа водки.

Записывают хроматограммы анализа каждой градуировочной смеси. Регистрируют время удерживания и площади пиков определяемых веществ. Измерения выполняют не менее двух раз. Типовая хроматограмма анализа градуировочной смеси представлена на рисунке 1.

Градуировочную характеристику получают, обрабатывая полученные экспериментальные данные методом наименьших квадратов при помощи программного обеспечения.

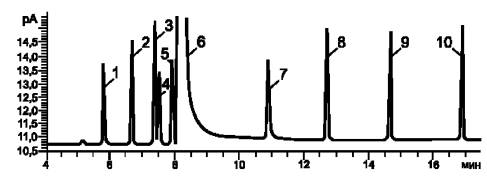

1 - уксусный альдегид; 2 - метилацетат; 3 - этилацетат; 4 - метанол; 5 - 2-пропанол; 6 - этиловый спирт;
7 - 1-пропанол; 8 - изобутиловый спирт; 9 - 1-бутанол; 10 - изоамиловый спирт

Рисунок 1 - Хроматограмма анализа градуировочной смеси, полученная на хроматографе,
оснащенном капиллярной колонкой
HP-FFAP (США)

Градуировку хроматографа выполняют не реже одного раза в две недели.

4.4.3. Анализ образца

В испаритель (инжектор) микрошприцем вместимостью 10,5 или 1 мм3 вводят 1 мм3 образца водки или спирта и выполняют хроматографическое разделение смеси в условиях, указанных в 4.4.1. Регистрируют пики в области времени удерживания, соответствующего каждому веществу градуировочной смеси. Образец анализируют два раза в условиях повторяемости в соответствии с требованиями ГОСТ Р ИСО 5725-1 по 4.5.1а.

4.4.1 - 4.4.3. (Новая редакция, Изм. № 1).

4.5. Обработка результатов измерений

4.5.1. Обработку результатов измерений выполняют, используя программное обеспечение входящих в комплект хроматографа персонального компьютера или интегратора в соответствии с инструкцией по их эксплуатации.

Диапазоны измеряемых массовых концентраций определяемых токсичных веществ и объемных долей метилового спирта, показатели повторяемости и воспроизводимости, предел повторяемости и границы относительной погрешности метода приведены в таблице 1.

(Измененная редакция, Изм. № 1).

Таблица 1

Определяемое токсичное вещество

Диапазон измеряемых массовых концентраций или объемных долей

Показатель повторяемости (ОСКО* повторяемости) sri, sr, %

Предел повторяемости ri, r, % (P = 0,95, n = 2)

Показатель воспроизводимости (ОСКО* воспроизводимости) sRi, sR, %

Границы относительной погрешности ± δ, % (P = 0,95)

Сивушное масло:

От 0,5 до 10 включ.

5

15

7

15

изопропиловый спирт

(2-пропанол), мг/дм3

Св. 10 » 1000 »

4

10

5

10

пропиловый спирт (1-пропанол), мг/дм3

То же

То же

То же

То же

То же

изобутиловый спирт (2-метил-1-пропанол), мг/дм3

»

»

»

»

»

бутиловый спирт (1-бутанол), мг/дм3

»

»

»

»

»

изоамиловый спирт (3-метил-1-бутанол), мг/дм3

»

»

»

»

»

Сложные эфиры, мг/дм3:

»

»

»

»

»

метиловый эфир уксусной кислоты (метилацетат)

этиловый эфир уксусной кислоты (этилацетат)

»

»

»

»

»

Уксусный альдегид, (ацетальдегид), мг/дм3

»

»

»

»

»

Метиловый спирт (метанол), объемная доля, %

От 0,0001 до 0,001 включ.

7

20

10

20

Св. 0,001 » 0,01 »

5

15

6

15

» 0,01 » 0,1 »

4

10

5

10

* ОСКО - относительное среднее квадратическое отклонение.

Таблица 1. (Новая редакция, Изм. № 1).

4.5.1а. За результат измерений принимают среднеарифметическое значение двух параллельных определений массовой концентрации i-го вещества или объемной доли метилового спирта, полученных в условиях повторяемости, если выполняется условие приемлемости по формуле (1):

(1)

где 2 - число параллельных определений;

Сi1, Сi2 - результаты параллельных определений массовой концентрации i-го вещества (кроме метилового спирта) в анализируемой пробе, мг/дм3;

Х1, Х2 - результаты параллельных определений объемной доли метилового спирта в анализируемой пробе, %;

100 - множитель для пересчета в проценты;

ri, r - значения предела повторяемости (таблица 1) i-го вещества и метилового спирта, %.

Если условие (1) не выполняется, выясняют причины превышения предела повторяемости, устраняют их и повторяют выполнение измерений в соответствии с 4.4.3.

(Введен дополнительно, Изм. № 1).

4.5.2. Результаты измерений содержания микропримесей выражают:

- метилового спирта - объемная доля в пересчете на безводный спирт, %;

- уксусного альдегида, сложных эфиров (метилацетата и этилацетата), сивушного масла (1-пропанола, 2-пропанола, 1-бутанола, изобутилового и изоамилового спиртов), мг/дм3, в пересчете на безводный спирт.

Для пересчета на безводный спирт результаты умножают на коэффициент П, определяемый по формуле

П = 100 : P,

(2)

где Р - объемная доля этилового спирта в анализируемом образце, %;

100 - объемная доля безводного спирта, %.

4.5.3. Результат анализа в документах, предусматривающих его использование, представляют в виде:

Сiср, мг/дм3; Р = 0,95; ±δ;

Xсp, объемная доля, %; Р = 0,95; ±δ,

где Cicp - среднеарифметическое п результатов измерений массовой концентрации i-го вещества (кроме метилового спирта), признанных приемлемыми, мг/дм3;

Хср - среднеарифметическое п результатов измерений объемной доли метилового спирта, признанных приемлемыми, %;

±δ - границы относительной погрешности, % (таблица 1).

Результаты анализа сложных эфиров представляют как сумму измеренных массовых концентраций сложных эфиров, мг/дм3, в пересчете на безводный спирт.

Результаты анализа сивушного масла представляют как сумму измеренных массовых концентраций компонентов сивушного масла, мг/дм3, в пересчете на безводный спирт.

Результаты определения массовых концентраций сивушного масла, сложных эфиров, уксусного альдегида и объемной доли метанола указывают с округлением до двух значащих цифр.

В случае, если содержание компонента ниже или выше границ диапазона измерений массовых концентраций или объемных долей, установленных в таблице 1, результаты представляют в виде Сiср < 0,5 мг/дм3 или Сiср > 1000 мг/дм3 - для массовой концентрации i-го компонента и Xср < 0,0001 % или Хср > 0,1 % - для объемной доли метилового спирта. При вычислении суммы сложных эфиров и компонентов сивушного масла результаты Cicp < 0,5 мг/дм3 не учитывают.

(Введен дополнительно, Изм. № 1).

4.6. Проверка приемлемости результатов измерений, полученных в условиях воспроизводимости

(Новая редакция, Изм. № 1).

4.6.1. Проверку приемлемости результатов измерений в условиях воспроизводимости проводят:

а) при возникновении спорных ситуаций между двумя лабораториями;

б) при проверке совместимости результатов измерений, полученных при сличительных испытаниях (при проведении аккредитации лабораторий и инспекционного контроля).

4.6.2. Для проведения проверки приемлемости результатов измерений в условиях воспроизводимости каждая лаборатория использует пробы по 3.1, оставленные на хранение.

4.6.3. Приемлемость результатов измерений, полученных в двух лабораториях в соответствии с 4.4.3 и 4.5, оценивают сравнением разности этих результатов с критической разностью CDi0,95 или CD0,95 по формуле

                                      (3)

где Cicp1, Cicp2 - средние значения массовой концентрации i-го вещества, полученные в первой и второй лабораториях в соответствии с 4.5, мг/дм3;

Xср1, Xср2 - средние значения объемной доли метилового спирта, полученные в первой и второй лабораториях в соответствии с 4.5, %;

CDi0,95, CD0,95 - значения критической разности для массовой концентрации i-го вещества, мг/дм3, и объемной доли метилового спирта, %, которые вычисляют по формуле

                            (4)

где 2,77 - коэффициент критического диапазона для двух параллельных определений по ГОСТ Р ИСО 5725-6;

0,01 - множитель для перехода от процентов к абсолютным значениям или объемной доле;

sRi, sR - показатели воспроизводимости (таблица 1) i-го вещества и метилового спирта, %;

sri, sr - показатели повторяемости (таблица 1) i-го вещества и метилового спирта, %;

n1, n2 - число единичных результатов (параллельных определений) в первой и второй лабораториях;

Cicp1,2 - среднеарифметическое значение результатов определения массовой концентрации i-го вещества, полученных в первой и второй лабораториях, мг/дм3;

Xср1,2 - среднеарифметическое значение результатов определения объемной доли метилового спирта, полученных в первой и второй лабораториях, %:

                                             (5)

Если критическая разность не превышена, то приемлемы оба результата измерений, приводимых двумя лабораториями, и в качестве окончательного результата используют их общее среднее значение. Если критическая разность превышена, выполняют процедуры, изложенные в 5.3.3 ГОСТ Р ИСО 5725-6. При разногласиях руководствуются 5.3.4 ГОСТ Р ИСО 5725-6.

4.6.1 - 4.6.3. (Введены дополнительно, Изм. № 1).

4.7. Контроль стабильности результатов измерений при реализации методики в лаборатории

Контроль стабильности результатов измерений в лаборатории при реализации методики осуществляют по ГОСТ Р ИСО 5725-6, используя метод контроля стабильности стандартного отклонения промежуточной прецизионности по 6.2.3 ГОСТ Р ИСО 5725-6 с применением контрольных карт Шухарта.

Периодичность контроля и процедуры контроля стабильности результатов измерений должны быть предусмотрены в руководстве по качеству лаборатории в соответствии с 4.2 ГОСТ Р ИСО/МЭК 17025 и по 7.1.1 ГОСТ Р 8.563.

Рекомендуется устанавливать один контролируемый период в квартал с продолжительностью 20 - 30 дней. В пределах контролируемого периода измерения проводят ежедневно. Получают не менее 20 результатов контрольных измерений для построения контрольных карт Шухарта.

При неудовлетворительных результатах контроля, например при превышении предела действия или регулярном превышении предела предупреждения, выясняют и устраняют причины этих отклонений.

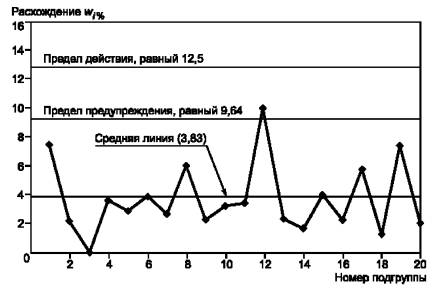

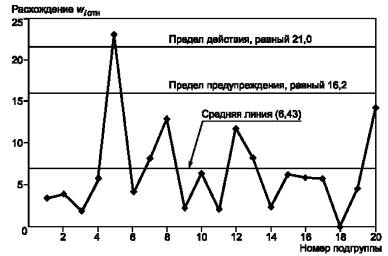

Примеры построения карты Шухарта - по приложению В.

Рекомендуется проводить проверку стабильности по результатам анализа образцов водки или спирта на содержание метилового спирта или 2-пропанола.

При одновременном контроле лабораторией водок и этилового спирта построение карты Шухарта проводят только для одного из этих продуктов.

(Новая редакция, Изм. № 1).

4.7.1 - 4.7.4.2. (Исключены, Изм. № 1).

5. Требования безопасности

При работе на газовом хроматографе следует соблюдать:

- правила устройства и безопасной эксплуатации сосудов, работающих под давлением [1];

- требования взрывобезопасности в соответствии с ГОСТ 12.1.010;

- требования электробезопасности в соответствии с ГОСТ 12.1.019 и инструкцией по эксплуатации прибора.

При работе с чистыми веществами следует соблюдать требования безопасности, установленные для работ с токсичными, едкими и легковоспламеняющимися веществами по ГОСТ 12.1.007. Контроль за содержанием вредных веществ в воздухе рабочей зоны должен проводиться в соответствии с требованиями ГОСТ 12.1.005.

К работе на газовом хроматографе допускаются лица, имеющие квалификацию не ниже техника, владеющие техникой газохроматографического анализа и изучившие инструкцию по эксплуатации используемой аппаратуры.

(Измененная редакция, Изм. № 1).

ПРИЛОЖЕНИЕ А

(обязательное)

Компонентный состав и нормированные метрологические характеристики Государственного стандартного образца (ГСО № 8404-2003) состава растворов токсичных микропримесей в этиловом спирте (комплект PC)

Таблица А.1

Компонент ГСО

Допускаемые границы аттестованного значения

РС-1

РС-2

РС-3

Массовая концентрация уксусного альдегида (ацетальдегида), мг/дм3

7,5 - 10,0

3,5 - 6,0

0,75 - 3,0

Массовая концентрация этилового эфира уксусной кислоты (этилацетата), мг/дм3

8,5 - 15,0

4,0 - 11,0

0,85 - 7,0

Массовая концентрация метилового эфира уксусной кислоты (метилацетата), мг/дм3

9,0 - 15,5

4,0 - 11,0

0,90 - 7,5

Объемная доля метилового спирта (метанола), %

0,0095 - 0,0250

0,0045 - 0,0200

0,00095 - 0,01200

Массовая концентрация изопропилового спирта (2-пропанола), мг/дм3

7,5 - 14,5

3,5 - 10,5

0,75 - 7,0

Массовая концентрация пропилового спирта (1-пропанола), мг/дм3

7,5 - 14,5

3,5 - 10,5

0,75 - 7,0

Массовая концентрация изобутилового спирта (2-метил-1-пропанола), мг/дм3

7,5 - 14,5

3,5 - 10,5

0,75 - 7,0

Массовая концентрация бутилового спирта (1-бутанола), мг/дм3

7,5 - 14,5

3,5 - 10,5

0,75 - 7,0

Массовая концентрация изоамилового спирта (3-метил-1-бутанола), мг/дм3

7,5 - 14,5

3,5 - 10,5

0,75 - 7,0

Границы относительной погрешности аттестованных значений ГСО (по модулю) не превышают ±5 % при доверительной вероятности Р = 0,95.

Приложение А. (Новая редакция, Изм. № 1).

ПРИЛОЖЕНИЕ Б

(обязательное)

Компонентный состав и нормированные метрологические характеристики Государственного стандартного образца (ГСО № 8405-2003) состава растворов токсичных микропримесей в водно-спиртовой смеси (комплект РВ)

Таблица Б.1

Компонент ГСО

Допускаемые границы аттестованного значения

РВ-1

РВ-2

РB-3

Массовая концентрация уксусного альдегида (ацетальдегида), мг/дм3

7,8 - 12,0

3,5 - 6,0

0,75 - 4,0

Массовая концентрация метилового эфира уксусной кислоты (метилацетата), мг/дм3

9,0 - 12,0

4,0 - 11,0

0,90 - 7,5

Массовая концентрация этилового эфира уксусной кислоты (этилацетата), мг/дм3

8,8 - 12,0

4,0 - 11,0

0,85 - 7,0

Объемная доля метилового спирта (метанола), %

0,0098 - 0,0140

0,0045 - 0,0200

0,00095 - 0,01200

Массовая концентрация изопропилового спирта (2-пропанола), мг/дм3

7,8 - 11,0

3,5 - 10,5

0,75 - 7,0

Массовая концентрация пропилового спирта (1-пропанола), мг/дм3

7,8 - 11,0

3,5 - 10,5

0,75 - 7,0

Массовая концентрация изобутилового спирта (2-метил-1-пропанола), мг/дм3

7,8 - 11,0

3,5 - 10,5

0,75 - 7,0

Массовая концентрация бутилового спирта (1-бутанола), мг/дм3

7,9 - 11,0

3,5 - 10,5

0,75 - 7,0

Массовая концентрация изоамилового спирта (3-метил-1-бутанола), мг/дм3

7,9 - 11,0

3,5 - 10,5

0,75 - 7,0

Границы относительной погрешности аттестованных значений ГСО (по модулю) не превышают ± 5 % при доверительной вероятности Р = 0,95».

ПРИЛОЖЕНИЕ В

(справочное)

Примеры обработки экспериментальных данных и построения контрольной карты Шухарта (карты пределов) при контроле стабильности результатов определения объемной доли метилового спирта в образце водки (пример 1) и массовой концентрации 2-пропанола в образце этилового спирта (пример 2) с изменяющимися факторами «время» и «оператор»

Для расчета параметров контрольной карты используют стандартное отклонение промежуточной прецизионности с изменяющимися факторами «время» и «оператор» sI(TO), которое устанавливают предварительно, до начала первого контрольного периода.

Стабильность стандартного отклонения промежуточной прецизионности с изменяющимися факторами «время» и «оператор» sI(TO) оценивают сравнением полученных расхождений wiотн (пример 1) и wi% (пример 2) с рассчитанными значениями пределов действия UCLд и предупреждения UCLпр. Стабильность считают подтвержденной, если выполняется условие: wiотн (wi%) £ UCLд и случаи превышения предела предупреждения UCLпр [wiотн (wi%) > UCLпр] носят нерегулярный, случайный характер.

Пример 1. Обработка экспериментальных данных и построение контрольной карты Шухарта (карты пределов) при контроле стабильности результатов определения объемной доли метилового спирта в образце водки с изменяющимися факторами «время» и «оператор»

Экспериментальные данные для расчета sI(TO), представленные в таблице В.1, получены следующим образом. Один из двух результатов параллельных определений, полученных при анализе исследуемого образца водки, вносят в таблицу в качестве значения Х1 для соответствующего номера подгруппы. Второй результат (единичное определение Х2) получают при анализе этого же образца водки другим оператором на следующий день. Для следующей подгруппы аналогичным образом получают свои значения X1 и Х2 с использованием другого анализируемого образца водки. Набирают m (20 - 30) подгрупп. В связи с широким диапазоном содержания метанола в анализируемых образцах водки для сопоставления результатов определения объемной доли метанола при обработке данных расхождения wi%об = |X1 - X2| для пар Х1 и Х2 в т подгруппах выражают в относительных процентах, wiотн, к среднему значению объемной доли метилового спирта в подгруппе:

где 100 - множитель для пересчета в проценты.

Проверяют однородность дисперсий по критерию Кохрена Gmax (для уровня значимости a = 0,05 согласно таблице 4 ГОСТ Р ИСО 5725-2 при n = 2 и p = m (для данного расчета):

                                      (В.1)

где  - максимальное значение дисперсии;

 - сумма дисперсий.

При подтверждении однородности дисперсий по расхождениям wiотн рассчитывают стандартное отклонение промежуточной прецизионности с изменяющимися факторами «время» и «оператор» sI(TO), %, по формуле

                                                   (В.2)

При неоднородности дисперсий (Gmax больше табличного значения) максимальное значение  отбрасывают и проводят оценку однородности дисперсий повторно при использовании  из оставшихся значений . Исключение максимальных значений  продолжают до подтверждения однородности дисперсий. В случае отбрасывания  l значений sI(TO) рассчитывают по формуле

                                               (В.3)

где l - число отброшенных значений  (количество подгрупп).

Таблица В.1

1. Характеристика качества: объемная доля метанола в водке.

2. Единица физической величины, % об.

3. Метод анализа: ГОСТ Р 51698-2000.

4. Период:

5. Лаборатории:

Номер подгруппы

Результат определения объемной доли метанола, %

wi % об

wi отн

wi2отн

X1

X2

1

0,00809

0,00824

0,00015

0,00817

1,8

3,24

2

0,00118

0,00118

-

0,00118

-

-

3

0,00333

0,00334

0,00001

0,00334

0,3

0,09

4

0,00037

0,00035

0,00002

0,00036

5,6

31,36

5

0,00213

0,00210

0,00003

0,00212

1,4

1,96

6

0,00220

0,00210

0,00010

0,00215

4,7

22,09

7

0,00443

0,00463

0,00020

0,00453

4,4

19,36

8

0,00340

0,00298

0,00042

0,00319

13,2

174,24

9

0,00051

0,00049

0,00002

0,00050

4,0

16,0

10

0,00407

0,00365

0,00042

0,00386

10,9

118,81

11

0,00143

0,00151

0,00008

0,00147

5,4

29,16

12

0,00370

0,00318

0,00052

0,00344

15,1

228,01

13

0,00145

0,00127

0,00018

0,00136

13,2

174,24

14

0,00183

0,00188

0,00005

0,00186

2,7

7,29

15

0,01235

0,01035

0,00200

0,01135

17,06

309,76

16

0,00081

0,00077

0,00004

0,00079

5,1

26,01

17

0,00172

0,00163

0,00009

0,00168

5,4

29,16

18

0,00166

0,00174

0,00008

0,00170

4,7

22,09

19

0,00243

0,00252

0,00009

0,00248

3,6

12,96

20

0,00234

0,00255

0,00021

0,00245

8,6

73,96

Сумма









127,7

1299,79

В описываемом примере дисперсии однородны (Gmax = 0,238 меньше Gтабл = 0,389).

Параметры контрольной карты пределов рассчитывают по формулам:

а) средняя линия: L = 1,128 · sI(TO);

б) пределы действия:

UCLд = 3,686 · sI(TO);

LCLд - отсутствует;

в) пределы предупреждения:

UCLпр = 2,834 · sI(TO);

LCLпр - отсутствует,

где 1,128; 3,686; 2,834 - соответствующие коэффициенты для расчета параметров карты Шухарта (ГОСТ Р ИСО 5725-6, 6.2.2.3).

В рассматриваемом примере рассчитанное стандартное отклонение промежуточной прецизионности с изменяющимися факторами «время» и «оператор» sI(TO) = 5,70 %, для параметров контрольной карты пределов получают следующие значения:

а) средняя линия L = 1,128 · 5,70 g 6,43 %;

б) пределы действия:

UCLд = 3,686 · 5,70 g 21,0 %;

LCLд - отсутствует;

в) пределы предупреждения:

UCLпр = 2,834 · 5,70 g 16,2 %;

LCLпр - отсутствует.

Данными [т(20 - 30) пар Х1 и X2], полученными при контроле стабильности таким же способом, как при расчете стандартного отклонения промежуточной прецизионности с изменяющимися факторами «время» и «оператор» sI(TO) заполняют таблицу В.2 и наносят на контрольную карту (в координатах: номер подгруппы - расхождение wiотн) точки, соответствующие значениям wiотн для каждого номера подгруппы. Полученная карта пределов представлена на рисунке В.1.

Таблица В.2

1. Характеристика качества: объемная доля метанола в водке.

2. Единица физической величины, % об.

3. Метод анализа: ГОСТ Р 51698-2000.

4. Период:

5. Лаборатории:

Номер подгруппы

Результат определения объемной доли метанола, %

wi % об.

wi отн

Примечание

X1

X2

1

0,00335

0,00347

0,00012

0,00341

3,5



2

0,00701

0,00729

0,00028

0,00715

3,9



3

0,00980

0,00962

0,00018

0,00971

1,9



4

0,00160

0,00151

0,00009

0,00156

5,8



5

0,00230

0,00290

0,00060

0,00260

23,1

Выше предела действия1)

б

0,00490

0,00470

0,00020

0,00480

4,2



7

0,00047

0,00051

0,00004

0,00049

8,2



8

0,00453

0,00398

0,00055

0,00426

12,9



9

0,00363

0,00371

0,00008

0,00367

2,2



10

0,00303

0,00323

0,00020

0,00313

6,4



11

0,00405

0,00397

0,00008

0,00401

2,0



12

0,00412

0,00366

0,00046

0,00389

11,8



13

0,00250

0,00230

0,00020

0,00240

8,3



14

0,00870

0,00850

0,00020

0,00860

2,3



15

0,00215

0,00202

0,00013

0,00209

6,2



16

0,00160

0,00151

0,00009

0,00156

5,8



17

0,00509

0,00481

0,00028

0,00495

5,7



18

0,00490

0,00490

0,00000

0,00490

0,0



19

0,01080

0,01130

0,00050

0,01110

4,5



20

0,00910

0,01050

0,00140

0,00980

14,3



Сумма Σwiотн









133,0



Среднее значение









6,65



1) Результат Х1 занижен из-за деформации септы.

Рисунок В.1. - Карта пределов определения объемной доли метилового спирта (%) в водке, полученных
в условиях промежуточной прецизионности с изменяющимися факторами «время» и «оператор»

Рассчитывают оценку стандартного отклонения промежуточной прецизионности с изменяющимися факторами «время» и «оператор» SI(TO) по формуле

                                                      (В.4)

Для данного примера SI(TO) = 5,90 %.

При стабильных результатах измерений оценка SI(TO) может использоваться в качестве стандартного отклонения промежуточной прецизионности для расчета параметров контрольной карты пределов для следующего контрольного периода.

При нестабильных результатах измерений вычисляют значение SI(TO) после исключения подгруппы с расхождением, превышающим предел действия. Допускается исключать не более двух подгрупп, при большем их количестве анализируют и устраняют причины нестабильности, проводят новый набор (т ³ 20) пар Х1 и Х2 и рассчитывают новые значения SI(TO).

На рисунке В.1 на карте пределов, построенной по данным, приведенным в таблице В.2, в подгруппе 5 расхождение превысило предел действия UCLд (21,0 %).

Карта, приведенная на рисунке В.1, свидетельствует, что результаты измерений не являются стабильными, так как имеется одна точка выше предела действия. Поэтому для расчета параметров контрольной карты пределов для следующего периода значение стандартного отклонения промежуточной прецизионности SI(TO) вычисляют после исключения подгруппы 5. Новое значение SI(TO) (для 19 подгрупп) составляет 5,13 %. Параметры контрольной карты пределов для следующего контрольного периода соответственно составят:

а) средняя линия: L = 1,128 · 5,13 = 5,79 %;

б) пределы действия:

UCLд = 3,686 · 5,13 = 18,9 %;

LCLд - отсутствует;

в) пределы предупреждения:

UCLпp = 2,834 · 5,13 = 14,5 %;

LCLпр - отсутствует.

Пример 2. Обработка экспериментальных данных и построение контрольной карты Шухарта (карты пределов) при контроле стабильности результатов определения и массовой концентрации 2-пропанола в образце этилового спирта с изменяющимися факторами «время» и «оператор»

При обработке экспериментальных данных расхождения wi, мг/дм3, выражают в процентах к среднему значению массовой концентрации 2-пропанола в подгруппе:

где 100 - множитель для пересчета в проценты;

wi = |C1 - C2| для пар C1 и C2 в m подгруппах.

Значение sI(TO) было получено способом, аналогичным изложенному в примере 1, sI(TO) = 3,40 %, параметры контрольной карты пределов рассчитывают следующим образом:

а) средняя линия: L = 1,128 · 3,40 = 3,83 %;

б) пределы действия:

UCLд = 3,686 · p · 3,40 = 12,5 %;

LCLд - отсутствует;

в) пределы предупреждения:

UCLпp = 2,834 · p · 3,40 = 9,64 %;

LCLпр - отсутствует.

Экспериментальные данные, полученные для построения контрольной карты Шухарта, заносят в таблицу В.3, их обработку и построение контрольной карты проводят так, как изложено в примере 1.

Таблица В.3

1. Характеристика качества: массовая концентрация 2-пропанола в спирте.

2. Единица физической величины, мг/дм3.

3. Метод анализа: ГОСТ Р 51698-2000.

4. Период:

5. Лаборатории:

Номер подгруппы

Результаты определений, мг/дм3

wi, мг/дм3

wi%

Примечание

C1

C2

1

1,26

1,17

0,09

1,22

7,4



2

2,86

2,92

0,06

2,89

2,1



3

2,25

2,25

0,00

2,25

0,0



4

2,43

2,52

0,09

2,48

3,6



5

4,30

4,42

0,12

4,36

2,8



6

1,75

1,82

0,07

1,79

3,9



7

5,55

5,41

0,14

5,48

2,6



8

1,93

2,05

0,12

2,22

6,0



9

3,53

3,61

0,08

3,57

2,2



10

5,02

4,86

0,16

4,94

3,2



11

3,19

3,30

0,11

3,25

3,4



12

1,58

1,75

0,17

1,67

10,2



13

3,47

3,39

0,08

3,43

2,3



14

7,65

7,53

0,12

7,59

1,6



15

3,04

2,92

0,12

2,98

4,0



16

5,43

5,31

0,12

5,37

2,2



17

3,37

3,57

0,20

3,47

5,8



18

6,48

6,40

0,08

6,44

1,2



19

1,11

1,03

0,08

1,07

7,5



20

5,98

6,10

0,12

6,04

2,0



Сумма Σwi%









74,0



Среднее значение









3,70



Рисунок В.2. - Карта пределов определения массовой концентрации 2-пропанола (мг/дм3) в спирте, полученных
в условиях промежуточной прецизионности с изменяющимися факторами «время» и «оператор»

В данном случае превышение предела действия отсутствует, а превышение (однократное) предела предупреждения носит нерегулярный, случайный характер. Поэтому построенная карта пределов (рисунок В.2) дает основание считать результаты измерений стабильными.

Для расчета параметров контрольной карты пределов для следующего периода вычисляют значение стандартного отклонения промежуточной прецизионности SI(TO). Значение SI(TO) составляет 3,23 %. Параметры контрольной карты пределов для следующего контрольного периода соответственно составят:

а) средняя линия: L = 1,128 · 3,28 g 3,70 %;

б) пределы действия:

UCLд = 3,686 · 3,28 g 12,1 %;

LCLд - отсутствует;

в) пределы предупреждения:

UCLпр = 2,834 · 3,28 g 9,30 %;

LCLпр - отсутствует».

ПРИЛОЖЕНИЕ Б, В. (Введены дополнительно, Изм. № 1).

Библиография

[1] ПБ 03-576-03 Правила устройства и безопасной эксплуатации сосудов, работающих под давлением, утвержденные Госгортехнадзором России. М., Изд-во ГУП «Научно-технический центр по безопасности в промышленности Госгортехнадзора России», 2003 г.

(Введен дополнительно, Изм. № 1).

Ключевые слова: водка, этиловый спирт, уксусный альдегид (ацетальдегид), этиловый эфир уксусной кислоты (этилацетат), метиловый эфир уксусной кислоты (метилацетат), метиловый спирт (метанол), изопропиловый спирт (2-пропанол), пропиловый спирт (1-пропанол), изобутиловый спирт (2-метил-1-пропанол), бутиловый спирт (1-бутанол), изоамиловый спирт (3-метил-1-бутанол), хроматограмма анализа, газохроматографический метод».

(Измененная редакция, Изм. № 1).







© 2013 Ёшкин Кот :-)
