Государственное санитарно-эпидемиологическое нормирование
Российской Федерации

4.1. МЕТОДЫ КОНТРОЛЯ. ХИМИЧЕСКИЕ ФАКТОРЫ

Газохроматографическое измерение концентраций метилового спирта с применением для отбора пассивных дозиметров* в воздухе рабочей зоны

МУК 4.1.255-96

Минздрав России

Москва 2000

1. Методические указания по измерению концентрации вредных веществ в воздухе рабочей зоны (выпуск 30) разработаны с целью обеспечения контроля соответствия фактических концентраций вредных веществ их предельно допустимым концентрациям (ПДК) и ориентировочно безопасным уровням воздействия (ОБУВ) - санитарно-гигиеническим нормативам и являются обязательными при осуществлении санитарного контроля.

2. Методические указания по измерению концентраций вредных веществ в воздухе рабочей зоны утверждены и. о. Председателя Госкомсанэпиднадзора России - заместителем Главного государственного санитарного врача Российской Федерации 8 июня 1996 г.

3. Введены впервые.

4. Включенные в данный выпуск 74 методики контроля вредных веществ в воздухе рабочей зоны разработаны и подготовлены в соответствии с требованиями ГОСТа 12.1.005-88 ССБТ "Воздух рабочей зоны. Общие санитарно-гигиенические требования", ГОСТа 12.1.016-79 ССБТ "Воздух рабочей зоны. Требования к методикам измерения концентраций вредных веществ" и ГОСТа Р 1.5-92 п. 7.3.

Методические указания одобрены на совместном заседании группы Главного эксперта Федеральной комиссии по санитарно-гигиеническому нормированию "Лабораторно-инструментальное дело и метрологическое обеспечение" и методбюро п/секции "Промышленно-санитарная химия" Проблемной комиссии "Научные основы гигиены труда и профпатологии".

Ответственные исполнители: Г. А. Дьякова, C. И. Муравьева

Исполнители: Г. А. Дьякова, Н. С. Горячев. Л. Г. Макеева, Г. В. Муравьева, Е. М. Малинина, Е. В. Грыжина, Е. Н. Грицун.

УТВЕРЖДЕНО

И. о. Председателя Госкомсанэпиднадзора

России - заместителем Главного

государственного санитарного врача

Российской Федерации

Г.Г. Онищенко

8 июня 1996 г.

МУК 4.1.255-96

Дата введения: с момента утверждения

4.1. МЕТОДЫ КОНТРОЛЯ. ХИМИЧЕСКИЕ ФАКТОРЫ

Газохроматографическое измерение концентраций метилового спирта с применением для отбора пассивных дозиметров* в воздухе рабочей зоны

СН3ОН                                                                                                                М. м. 32,04

* Методика применяется для определения среднесменных концентраций метилового спирта в воздухе рабочей зоны.

Метиловый спирт (метанол) - бесцветная прозрачная жидкость с характерным запахом. Ткип. - 64,6 °С, упругость пара - 95 мм рт. ст., хорошо растворим в воде и органических растворителях.

В воздухе находится в виде паров.

Метиловый спирт - сильный, преимущественно нервный сосудистый яд с резко выраженным кумулятивным эффектом.

ПДК в воздухе - 5 мг/м3.

Характеристика метода

Методика основана на использовании газожидкостной хроматографии с применением пламенно-ионизационного детектора.

Отбор проб проводится с концентрированием на твердый сорбент.

Нижний предел измерения в хроматографируемом объеме - 0,01 мкг.

Нижний предел измерения в воздухе - 0,17 мг/м3 (при экспозиции пассивного дозиметра в течение всей смены).

Диапазон измеряемых концентраций - от 1,17 до 17,5 мг/м3.

Измерению не мешают предельные и ароматические углеводороды, спирты жирного ряда.

Суммарная погрешность измерения не превышает ± 25 %.

Время выполнения измерения, включая отбор проб, - около 9 ч.

Приборы, аппаратура, посуда

Пассивный дозиметр ПД-1 (рис.)



Хроматограф с пламенно-ионизационным детектором



Хроматографическая колонка стальная длиной 2 м и внутренним диаметром 0,3 см



Микрошприц МШ-10

ГОСТ 8043-74

Секундомер

ГОСТ 5072-67

Пипетки, вместимостью 1,5 и 10 мл

ГОСТ 20292-74

Пробирки с пришлифованными пробками, вместимостью 5 мл

ГОСТ 10515-75

Линейка масштабная

ГОСТ 83-09-75

Реактивы, растворы, материалы

Спирт метиловый, х. ч.

ГОСТ 6995-77

Ацетон, х. ч.

ГОСТ 2603-79

Сорбент в пассивном дозиметре - активный уголь марки БАУ (фракции 0,5-1,0 мм), обработанный ацетоном, отмытый дистиллированной водой и прокаленный при 250 °С в токе инертного газа в течение 8 часов

ГОСТ 6217-62

Фильтры бумажные обеззоленные "красная лента"

ТУ 6-09-1678-77

Фильтр стекловолокнистый аналитический ФСВ-А



Фольгированный материал



Твердый носитель - порапак



Стандартный раствор метилового спирта № 1. В мерную колбу, вместимостью 25 мл вносят 5-10 мл воды и взвешивают. Добавляют 1-2 капли метилового спирта. Вторично взвешивают и доводят объем до метки водой. По результатам двух взвешиваний рассчитывают концентрацию метанола (в мг/мл). Раствор устойчив в течение 14 суток.

Стандартный раствор метилового спирта № 2 с концентрацией 100 мкг/мл готовят соответствующим разбавлением стандартного раствора № 1 водой. Раствор устойчив в течение 3 суток.

Газообразный азот

ГОСТ 9293-74

Водород

ГОСТ 3022-70

и воздух в баллонах с редукторами

ГОСТ 11882-73

Отбор пробы воздуха

Пассивный дозиметр укрепляется на спецодежде работающего на уровне груди. Отбор проб проводится в течение всего рабочего дня. Срок хранения проб при температуре 0 °С - 3 суток.

Подготовка к измерению

Перед заполнением насадкой хроматографическую колонку промывают бензолом, ацетоном, эфиром и продувают сухим воздухом или азотом. Затем заполняют твердым носителем-порапаком-Q с помощью вакуума и механической вибрации.

Колонку устанавливают в термостат хроматографа и кондиционируют в токе газа-носителя (скорость газа-носителя 30 - 40 мл/мин) при отключенном детекторе, постепенно поднимая температуру от 40 до 150 °С со скоростью 10 °С/ч. Колонку выдерживают при конечной температуре в течение 10-12 ч, после чего прибор готов к работе.

Градуировочные растворы метилового спирта с концентрацией от 0,01 до 0,15 мг/мл готовят соответствующим разбавлением стандартных растворов № 2 дистиллированной водой.

1 мкл градуированного раствора вводят в хроматограф микрошприцем МШ-10 через самоуплотняющуюся мембрану. Градуировочные растворы устойчивы в течение суток.

На основе полученных хроматограмм строят градуировочный график, выражающий зависимость площади пиков (см2) от количества компонента (мкг). График строят по 6 точкам, проводя 5 параллельных определений для каждой концентрации. Условия анализа и калибровки должны быть идентичными.

Условия хроматографирования градуировочных смесей и анализируемых проб:

температура термостата колонки

100 °С;

температура испарителя

125 °С;

температура термостата детектора

70 °С;

скорость потока газа-носителя

30 мл/мин;

скорость потока воздуха

300 мл/мин;

скорость движения диаграммной ленты

600 мм/ч;

объем вводимой пробы

1 мкл;

время удерживания метанола

2 мин 50 с.

Проведение измерения

После отбора пробы уголь из пассивного дозиметра переносят в пробирку с притертой пробкой с 1 мл дистиллированной воды и оставляют для экстракции метанола на 1 мин. В этих условиях коэффициент десорбции метанола - 0,9. После этого 1 мкл раствора вводят в хроматограф через самоуплотняющуюся мембрану испарителя. Затем записывают хроматограмму и измеряют площадь пика и по градуировочному графику находят количество метилового спирта в анализируемом растворе.

Расчет концентрации

Концентрацию метилового спирта (С) в воздухе (мг/м3) вычисляют по формуле:

, где

М - количество метанола, поглощенного на сорбенте за время t, мкг;

V - скорость поглощения метанола пассивным дозиметром 19,78 см3/мин. Эта величина определена при скорости движения воздуха > 0,2 м/с;

t - время экспозиции дозиметра, мин;

d - степень десорбции метанола - 0,9.

Методические указания разработаны НИИ медицины труда РАМН.

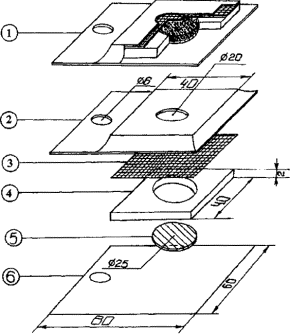

Рис. Пассивный дозиметр ПД-1

1. Общий вид в разрезе

2. Верхняя крышка (фольгированный материал)

3. Мембрана (фильтр "красная лента ")

4. Вкладыш картонный для адсорбента

5. Подложка под адсорбент (стекловолокно ФСВ-А)

6. Нижняя крышка (фольгированный материал)

Приложение 1

Приведение объема воздуха к стандартным условиям (температуре 20 °С и давление 760 мм рт. ст.)

Приведение объема воздуха к стандартным условиям проводят по формуле:

, где

Vt - объем воздуха, отобранного для анализа, л;

Р - барометрическое давление, мм рт. ст. (760 мм рт. ст. = 101,33 кПа);

t° - температура воздуха в месте отбора пробы, °С.

Для удобства расчета Vст следует пользоваться таблицей коэффициентов (приложение 2). Для приведения объема воздуха к температуре 20 °С и давлению 760 мм рт. ст. (101,33 кПа) надо умножить Vt на соответствующий коэффициент.

Приложение 2

Коэффициент К для приведения объема воздуха к стандартным условиям

Давление Р, кПа/мм рт. ст.

°С

730

734

738

742

746

750

754

758

760

764

-30

1,1582

1,1646

1,1709

1,1772

1,1836

1,1899

1,1963

1,2026

1,2058

1,2122

-26

1,1393

1,1456

1,1519

1,1581

1,1644

1,1705

1,1768

1,1831

1,1862

1,1925

-22

1,1212

1,1274

1,1336

1,1396

1,1458

1,1519

1,1581

1,1643

1,1673

1,1735

-18

1,1036

1,1097

1,1158

1,1218

1,1278

1,1338

1,1399

1,1400

1,1490

1,1551

-14

1,0866

1,0926

1,0986

1,1045

1,1105

1,1164

1,1224

1,1284

1,1313

1,1373

-10

1,0701

1,0760

1,0819

1,0877

1,0986

1,0994

1,1053

1,1112

1,1141

1,1200

-6

1,0540

1,0599

1,0657

1,0714

1,0772

1,0829

1,0887

1,0945

1,0974

1,1032

-2

1,0385

1,0442

1,0499

1,0556

1,0613

1,0669

1,0726

1,0784

1,0812

1,0869

0

1,0309

1,0366

1,0423

1,0477

1,0535

1,0591

1,0648

1,0705

1,0733

1,0789

+2

1,0234

1,0291

1,0347

1,0402

1,0459

1,0514

1,0571

1,0627

1,0655

1,0712

+6

1,0087

1,0143

1,0198

1,0253

1,0309

1,0363

1,0419

1,0475

1,0502

1,0557

+10

0,9944

0,9999

1,0054

1,0108

1,0162

1,0216

1,0272

1,0326

1,0353

1,0407

+14

0,9806

0,9860

0,9914

0,9967

1,0027

1,0074

1,0128

1,0183

1,0209

1,0263

+18

0,9671

0,9725

0,9778

0,9880

0,9884

0,9936

0,9989

1,0043

1,0069

1,0122

+20

0,9605

0,9658

0,9711

0,9783

0,9816

0,9868

0,9921

0,9974

1,0000

1,0053

+22

0,9539

0,9592

0,9645

0,9696

0,9749

0,9800

0,9853

0,9906

0,9932

0,9985

+24

0,9475

0,9527

0,9579

0,9631

0,9683

0,9735

0,9787

0,9839

0,9865

0,9917

+26

0,9412

0,9464

0,9516

0,9566

0,9618

0,9669

0,9721

0,9773

0,9799

0,9851

+28

0,9349

0,9401

0,9453

0,9503

0,9655

0,9605

0,9657

0,9708

0,9734

0,9785

+30

0,9288

0,9339

0,9891

0,9440

0,9432

0,9542

0,9594

0,9645

0,9670

0,9723

+34

0,9167

0,9218

0,9268

0,9318

0,9368

0,9418

0,9468

0,9519

0,9544

0,9595

+38

0,9049

0,9099

0,9149

0,9198

0,9248

0,9297

0,9347

0,9397

0,9421

0,9471
