ОСТ 24.125.154-01

СТАНДАРТ ОТРАСЛИ

ОПОРЫ СКОЛЬЗЯЩИЕ
ТРУБОПРОВОДОВ ТЭС И АЭС

КОНСТРУКЦИЯ И РАЗМЕРЫ

Предисловие

1 РАЗРАБОТАН открытым акционерным обществом «Научно-производственное объединение по исследованию и проектированию энергетического оборудования им. И. И. Ползунова» (ОАО «НПО ЦКТИ») и открытым акционерным обществом «Белгородский завод энергетического машиностроения» (ОАО «Белэнергомаш»)

ИСПОЛНИТЕЛИ: от ОАО «Белэнергомаш» ЗАВГОРОДНИЙ Ю.В., СЕРГЕЕВ О.А., РОГОВ В.А.; от ОАО «НПО ЦКТИ» ПЕТРЕНЯ Ю.К., д-р физ.-мат. наук; СУДАКОВ А.В., д-р техн. наук; ДАНЮШЕВСКИЙ И.А., канд. техн. наук; ИВАНОВ Б.Н., канд. техн. наук; ТАБАКМАН М.Л.; ГЕОРГИЕВСКИЙ Н.В.

2 ПРИНЯТ И ВВЕДЕН В ДЕЙСТВИЕ Департаментом промышленной и инновационной политики в машиностроении Министерства промышленности, науки и технологий Российской Федерации письмом № 10-1984 от 31.10.2001 г.

3 ВЗАМЕН ОСТ 108.275.29-80, ОСТ 108.275.30-80, ОСТ 108.275.31-80, ОСТ 108.275.32-80. ОСТ 108.275.37-80, ОСТ 108.275.38-80

СТАНДАРТ ОТРАСЛИ

ОПОРЫ СКОЛЬЗЯЩИЕ ТРУБОПРОВОДОВ ТЭС И АЭС

Конструкция и размеры

Дата введения 2002-01-01

1 Область применения

Настоящий стандарт распространяется на опоры скользящие трубопроводов ТЭС и АЭС:

- из хромомолибденованадиевых сталей наружным диаметром от 57 до 920 мм с температурой среды t ≤ 560 °С;

- из углеродистой и кремнемарганцовистых сталей наружным диаметром от 57 до 820 мм с температурой среды t ≤ 440 °С;

- из сталей аустенитного класса наружным диаметром от 57 до 325 мм с температурой среды t ≤ 440 °С.

2 Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ 1050-88 Прокат сортовой калиброванный со специальной отделкой поверхности из углеродистой качественной конструкционной стали. Общие технические условия

ГОСТ 5520-79 Сталь листовая углеродистая низколегированная и легированная для котлов и сосудов, работающих под давлением. Технические условия

ГОСТ 5915-70 Гайки шестигранные класса точности В. Конструкция и размеры

ГОСТ 5916-70 Гайки шестигранные низкие класса точности В. Конструкция и размеры

ГОСТ 9066-75 Шпильки для фланцевых соединений с температурой среды от 0 до 650 °С. Типы и основные размеры

ГОСТ 11371-78 Шайбы. Технические условия

ГОСТ 14637-89 Прокат толстолистовой из углеродистой стали обыкновенного качества. Технические условия

ГОСТ 16523-97 Прокат тонколистовой из углеродистой стали качественной и обыкновенного качества общего назначения. Технические условия

ГОСТ 20072-74 Сталь теплоустойчивая. Технические условия

ОСТ 24.125.115-01 Подвески трубопроводов ТЭС и АЭС. Прокладки. Конструкция и размеры

ОСТ 24.125.120-01 Подвески трубопроводов ТЭС и АЭС. Полухомуты для хомутовых опор. Конструкция и размеры

ОСТ 24.125.152-01 Корпуса неподвижных опор трубопроводов ТЭС и АЭС. Конструкция и размеры

ОСТ 24.125.155-01 Корпуса скользящих опор трубопроводов ТЭС и АЭС. Конструкция и размеры

ОСТ 24.125.170-01 Детали и сборочные единицы опор, подвесок, стяжек для линзовых компенсаторов и приводов дистанционного управления арматурой трубопроводов ТЭС и АЭС. Общие технические условия

3 Конструкция и размеры

3.1 Конструкция и основные размеры опор должны соответствовать указанным на рисунках 1 - 5 и в таблицах 1 - 6.

3.2 Маркировка и остальные технические требования по ОСТ 24.125.170.

3.3 Пример условного обозначения скользящей опоры исполнения 05:

ОПОРА 05 ОСТ 24.125.154

3.4 Пример маркировки: 05 ОСТ 24.125.154

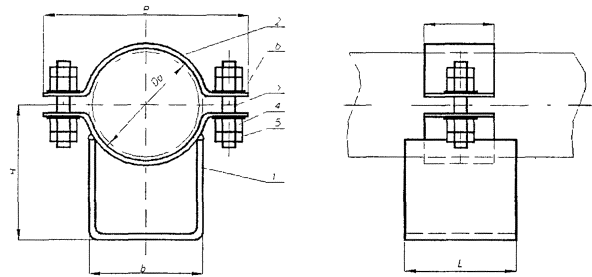

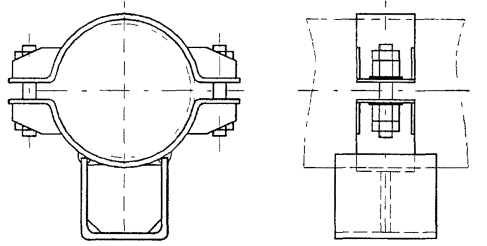

1 - корпус, 2 - полухомут, 3 - шпилька, 4, 5 - гайка, 6 - шайба

Рисунок 1.

См. рисунок 1

Рисунок 2.

См. рисунок 1

Рисунок 3.

7 - прокладка

Остальное - см. рисунок 1

Рисунок 4.

7 - прокладка

Остальное - см. рисунок 1

Рисунок 5.

Таблица 1

Основные размеры скользящих опор трубопроводов из хромомолибденованадиевых сталей

Размеры в миллиметрах

Исполнение	Наружный диаметр трубопровода D_a	Рисунок	B	b	L	l	H	Масса, кг
01	57	1	140	60	80	60	135	1,99
02	76		160	60	80		146	2,13
03	108		200	100	90		180	2,97
04	133		240				198	3,23
05	159		270				213	3,43
06	194		330	150	110		261	6,62
07	219		355	150	110		277	6,88
08	245	2	390	200	120	80	290	11,41
09	273		430	200	120	80	310	11,75
10	325		490	280	140	100	345	16,20
11	377		560	360		100	360	25,98
12	426		610			120	404	29,46
13	465	3	660		200	160	433	38,46
14	530		740	480		160	430	44,64
15	630		850	540		180	500	68,04
16	720		950	620			542	76,24
17	920		1150	620			686	86,32

Таблица 2

Основные размеры скользящих опор трубопроводов из углеродистой и кремнемарганцовистых сталей

Размеры в миллиметрах

Исполнение	Наружный диаметр трубопровода D_a	Рисунок	B	b	L	l	H	Масса, кг
18	57	1	140	60	80	50	112	1,40
19	76		160	60	80		124	1,50
20	89		185	100	90		137	2,79
21	108		200				157	3,15
22	133		240				175	3,43
23	159		270				192	3,57
24	194		330	150	110		241	5,98
25	219		355	150	110		257	6,18
26	245	2	390	200	120	70	270	10,54
27	273		430	200	120	70	290	10,84
28	325		490	280	140	90	326	15,03
29	377		560	360		90	340	24,38
30	426		610			110	384	27,60
31	465	3	660		200	160	413	36,64
32	530		740	480		160	410	42,60
33	630		850	540		170	480	64,90
34	720		950	620			522	72,10
35	820		1110	620			598	80,70

(Измененная редакция).

Таблица 3

Основные размеры скользящих опор трубопроводов из аустенитной стали

Размеры в миллиметрах

Исполнение	Наружный диаметр трубопровода D_a	Рисунок	B	b	L	l	H	Масса, кг
36	57	4	140	60	80	50	113	1,48
37	76		160	60	80		125	1,62
38	89		185	100	90		138	2,90
39	108		200				158	3,31
40	133		240				176	3,67
41	159		270				193	3,85
42	219		355	150	110		258	6,52
43	245	5	390	200	120	70	271	11,04
44	273		430	200	120	70	291	11,40
45	325		490	280	140	90	327	15,90

Таблица 4

Спецификация скользящих опор трубопроводов из хромомолибденованадиевых сталей

Размеры в миллиметрах

Исполнение	Наружный диаметр трубопровода D_a	Корпус, поз. 1, 1 шт.		Полухомут, поз. 2, 1 шт.	Шпилька по ГОСТ 9066, поз. 3					Гайка по ГОСТ 5915, поз. 4				Гайка по ГОСТ 5916, поз. 5				Шайба по ГОСТ 11371, поз. 6
					Материал
					Сталь 20X1 М1Ф1ТР ГОСТ 20072													Сталь 12ХМ-3 ГОСТ 5520
		Исполнение по ОСТ 24.125.152	Исполнение по ОСТ 24.125.155	Исполнение по ОСТ 24.125.120	Диаметр резьбы	Длина, мм	Количество	Масса, кг		Диаметр резьбы	Количество	Масса, кг		Диаметр резьбы	Количество	Масса, кг		Диаметр, мм	Количество	Масса, кг
		Исполнение по ОСТ 24.125.152	Исполнение по ОСТ 24.125.155	Исполнение по ОСТ 24.125.120	Диаметр резьбы	Длина, мм	Количество	1 шт.	Общая	Диаметр резьбы	Количество	1 шт.	Общая	Диаметр резьбы	Количество	1 шт.	Общая	Диаметр, мм	Количество	1 шт.	Общая
01	57	01	-	01	М12	80	2	0,059	0,12	М12	4	0,015	0,060	М12	4	0,011	0,044	12	4	0,006	0,024
02	76	02	-	02	М12	80		0,059	0,12	М12		0,015	0,060	М12		0,011	0,044	12		0,006	0,024
03	108	-	01	03	М16	90		0,126	0,252	М16		0,033	0,132	М16		0,020	0,080	16		0,009	0,036
04	133	-	02	05
05	159	-	03	07
06	194	-	04	09	М20	110		0,22	0,44	М20		0,063	0,252	М20		0,035	0,140	20		0,017	0,068
07	219	-	05	10	М20	110		0,22	0,44	М20		0,063	0,252	М20		0,035	0,140	20		0,017	0,068
08	245	-	06	22	М24	120		0,358	0,716	М24		0,107	0,428	М24		0,055	0,220	24		0,032	0,128
09	273	-	07	23
10	325	-	08	24
11	377	-	09	25	М30	150		0,725	1,45	М30		0,224	0,896	М30		0,110	0,440	30		0,053	0,212
12	426	-	10	26	М30	150		0,725	1,45	М30		0,224	0,896	М30		0,110	0,440	30		0,053	0,212
13	465	-	11	27	М24	130	4	0,388	1,552	М24	8	0,107	0,856	М24	8	0,055	0,440	24	8	0,032	0,256
14	530	-	12	28	М24	130		0,388	1,552	М24		0,107	0,856	М24		0,055	0,440	24		0,032	0,256
15	630	-	13	29	М30	160		0,773	3,100	М30		0,225	1,800	М30		0,110	0,880	30		0,053	0,424
16	720	-	14	30		160		0,773	3,100
17	920	-	15	31		170		0,845	3,380

Таблица 5

Спецификация скользящих опор трубопроводов из углеродистой и кремнемарганцовистых сталей

Размеры в миллиметрах

Исполнение	Наружный диаметр трубопровода D_a	Корпус поз. 1, 1 шт.		Полухомут, поз. 2, 1 шт.	Шпилька по ГОСТ 9066, поз. 3					Гайка по ГОСТ 5915, поз. 4				Гайка по ГОСТ 5916, поз. 5				Шайба по ГОСТ 11371, поз. 6
					Материал
					Сталь 35 ГОСТ 1050
					Сталь 35 ГОСТ 1050
		Исполнение по ОСТ 24.125.152	Исполнение по ОСТ 24.125.155	Исполнение по ОСТ 24.125.120	Диаметр резьбы	Длина, мм	Количество	Масса, кг		Диаметр резьбы	Количество	Масса, кг		Диаметр резьбы	Количество	Масса, кг		Диаметр, мм	Количество	Материал	Масса, кг
		Исполнение по ОСТ 24.125.152	Исполнение по ОСТ 24.125.155	Исполнение по ОСТ 24.125.120	Диаметр резьбы	Длина, мм	Количество	1 шт.	Общая	Диаметр резьбы	Количество	1 шт.	Общая	Диаметр резьбы	Количество	1 шт.	Общая	Диаметр, мм	Количество	Материал	1 шт.	Общая
18	57	18	-	11	М12	80	2	0,063	0,126	М12	4	0,015	0,060	М12	4	0,011	0,044	12	4	4-IV-Ст3сп ГОСТ 16523	0,0063	0,025
19	76	19	-	12
20	89	20	-	13
21	108	-	16	14	М16	90		0,126	0,252	М16		0,033	0,132	М16		0,020	0,080	16			0,011	0,044
22	133	-	17	16
23	159	-	18	18
24	194	-	19	20	М20	110		0,241	0,482	М20		0,063	0,252	М20		0,035	0,140	20			0,017	0,068
25	219	-	20	21	М20	110		0,241	0,482	М20		0,063	0,252	М20		0,035	0,140	20			0,017	0,068
26	245	-	21	32	М24	120		0,371	0,742	М24		0,107	0,428	М24		0,055	0,220	24		Сталь 20 ГОСТ 1050	0,032	0,128
27	273	-	22	33
28	325	-	23	34
29	377	-	24	35	М30	150		0,734	1,468	М30		0,225	0,900	М30		0,110	0,440	30			0,054	0,216
30	426		25	36	М30	150		0,734	1,468	М30		0,225	0,900	М30		0,110	0,440	30			0,054	0,216
31	465	-	26	37	М24	130	4	0,407	1,628	М24	8	0,107	0,856	М24	8	0,055	0,440	24	8		0,032	0,256
32	530		27	38	М24	130		0,407	1,628	М24		0,107	0,856	М24		0,055	0,440	24			0,032	0,256
33	630		28	39	М30	160		0,790	3,160	М30		0,225	1,800	М30		0,110	0,880	30			0,054	0,432
34	720		29	40		160		0,790	3,160
35	820		30	41		170		0,845	3,380

Таблица 6

Спецификация скользящих опор трубопроводов из аустенитных сталей

Размеры в миллиметрах

Исполнение	Наружный диаметр трубопровода D_a	Корпус, поз. 1, 1 шт.	Полухомут, поз. 2, 2 шт.	Прокладка, поз. 7, 2 шт.	Шпилька по ГОСТ 9066, поз. 3					Гайка по ГОСТ 5915, поз. 4				Гайка по ГОСТ 5916, поз. 5				Шайба по ГОСТ 11371 поз. 6
		Корпус, поз. 1, 1 шт.	Полухомут, поз. 2, 2 шт.	Прокладка, поз. 7, 2 шт.	Материал
		Исполнение	Исполнение по ОСТ 24.125.120	Исполнение по ОСТ 24.125.115	Сталь 35 ГОСТ 1050
					Диаметр резьбы	Длина	Количество	Масса, кг		Диаметр резьбы	Количество	Масса, кг		Диаметр резьбы	Количество	Масса, кг		d, мм	Количество	Материал	Масса, кг
					Диаметр резьбы	Длина	Количество	1 шт.	Общая	Диаметр резьбы	Количество	1 шт.	Общая	Диаметр резьбы	Количество	1 шт.	Общая	d, мм	Количество	Материал	1 шт.	Общая
36	57	18 ОСТ 24.125.120	11	01	М12	80	2	0,063	0,126	М12	4	0,015	0,060	М12	4	0,011	0,044	12	4	4-IV-Ст3сп ГОСТ 14637	0,006	0,024
37	76	19 ОСТ 24.125.120	12	02
38	89	20 ОСТ 24.125.120	13	03
39	108	16 ОСТ 24.125.155	14	05	М16	90		0,126	0,252	M16		0,033	0,132	М16		0,020	0,080	16			0,011	0,044
40	133	17 ОСТ 24.125.155	16	08
41	159	18 ОСТ 24.125.155	18	10
42	219	20 ОСТ 24.125.155	21	12	М20	110		0,241	0,482	М20		0,063	0,252	М20		0,035	0,140	20			0,017	0,068
43	245	21 ОСТ 24.125.155	32	16	М24	120		0,371	0,724	М24		0,107	0,428	М24		0,055	0,220	24		Сталь 20 ГОСТ 1050	0,032	0,128
44	273	22 ОСТ 24.125.155	33	19
45	325	23 ОСТ 24.125.155	34	21
