МИНИСТЕРСТВО ЭНЕРГЕТИКИ И ЭЛЕКТРИФИКАЦИИ СССР

ГЛАВНОЕ ПРОИЗВОДСТВЕННО-ТЕХНИЧЕСКОЕ УПРАВЛЕНИЕ
ПО СТРОИТЕЛЬСТВУ

ВСЕСОЮЗНЫЙ ИНСТИТУТ ПО ПРОЕКТИРОВАНИЮ ОРГАНИЗАЦИИ
ЭНЕРГЕТИЧЕСКОГО СТРОИТЕЛЬСТВА
«ОРГЭНЕРГОСТРОЙ»

ТЕХНОЛОГИЧЕСКИЕ КАРТЫ
НА СООРУЖЕНИЕ ВЛ 35 - 750 кВ

ТИПОВЫЕ ТЕХНОЛОГИЧЕСКИЕ КАРТЫ

(СБОРНИК)

К-V-19

ОПРЕССОВКА СТАЛЕАЛЮМИНИЕВЫХ ПРОВОДОВ
СЕЧЕНИЕМ 120 - 700 мм² И ГРОЗОЗАЩИТНЫХ
ТРОСОВ СЕЧЕНИЕМ 50 - 70 мм²

Москва

1975

Сборник технологических карт К-V-19 подготовлен отделом организации и механизации строительства линий электропередачи института «Оргэнергострой».

Составители: Б.И. РАВИН, Е.Н. КОГАН, А.В. ЦИТОВИЧ, Н.В. БАЛАНОВ, Н.И. БАЛАБАНОВА, А.А. КУЗИН, В.А. ПОЛУБКОВ, Е.Н. СОРОКИНА

Сборник К-V-19 состоит из восьми типовых технологических карт на соединение сталеалюминиевых проводов сечением 120 - 185 мм² способом скрутки, на монтаж прессуемых зажимов на сталеалюминиевых проводах сечением 240 - 700 мм² и стальных тросах сечением 50 - 70 мм², а также на термитную сварку проводов в анкерных шлейфах.

Карты составлены в соответствии с методическими указаниями по разработке типовых технологических карт в строительстве, утвержденными Госстроем СССР 2 июля 1964 года.

С выпуском настоящего сборника аннулируется сборник типовых технологических карт К-V-8. (ОМ-152031, издания 1965 года).

ОБЩАЯ ЧАСТЬ

1. Настоящие типовые технологические карты (Сборник) К-V-19 являются руководством при соединении сталеалюминиевых проводов сечением 120 - 185 мм² методом скрутки, опрессовке натяжных соединительных и заземляющих зажимов при монтаже сталеалюминиевых проводов сечением 240 - 700 мм² и грозозащитных тросов сечением 50 - 70 мм², термитной сварке проводов сечением 120 - 700 мм² в шлейфах, а также служат пособием при составлении проектов производства работ на строительстве воздушных линий электропередачи.

2. Сборник состоит из 8-ми типовых технологических карт:

К-V-19-1 - монтаж методом скрутки овальных соединительных зажимов на сталеалюминиевых проводах сечением 120 - 185 мм².

К-V-19-2 - Опрессовка натяжных зажимов на сталеалюминиевых проводах сечением 240 - 700 мм².

К-V-19-3 - Опрессовка натяжных зажимов проходного типа на сталеалюминиевых проводах сечением 400 - 600 мм².

К-V-19-4 - Опрессовка соединительных зажимов на сталеалюминиевых проводах сечением 240 - 600 мм².

К-V-19-5 - Опрессовка натяжных зажимов на стальных грозозащитных тросах сечением 50 - 70 мм².

К-V-19-6 - Опрессовка соединительных зажимов на стальных грозозащитных тросах сечением 50 - 70 мм².

К-V-19-7 - Опрессовка заземляющих зажимов на стальных грозозащитных тросах сечением 50 - 70 мм².

К-V-19-8 Термитная сварка сталеалюминиевых проводов сечением 120 - 700 мм².

3. До начала опрессовки зажимов на проводах и грозозащитных тросах необходимо выполнить следующие работы:

а) организовать в составе монтажной бригады специальное звено, обученное правилам техники безопасности и производству работ по опрессовке зажимов и термитной сварке проводов в анкерных шлейфах;

б) наладить (в необходимых случаях - отремонтировать) все инструменты, приспособления, механизмы и укомплектовать материалы;

ПРИМЕЧАНИЕ: Ежедневно, перед началом монтажа, следует проверять наличие масла в опрессовочном агрегате, уплотнение пресса и клапан-ограничитель.

в) проверить каждый зажим на отсутствие трещин, вмятин, коррозии, а также проверить его линейные размеры - длину и внутренний диаметр;

г) проверить размеры матриц для гидравлического пресса, матрицы должны быть комплектными, а диаметр их прессующей поверхности должен отличаться от номинального не более чем на +0,2 мм. В противном случае комплект матриц должен быть отбракован.

4. При подготовке зажимов непосредственно перед опрессовкой необходимо:

а) протереть стальную часть зажимов для проводов и зажим для грозозащитных тросов ветошью, смоченной в бензине и очистить ершом внутреннюю полость от смазки и загрязнений;

б) нанести на внутреннюю поверхность стальной части тонкий и равномерный слой смазки ЗЭС;

ж) очистить внутреннюю полость алюминиевого корпуса от смазки и загрязнений и протереть корпус ветошью, смоченной в бензине;

г) нанести на внутреннюю поверхность корпуса тонкий слой смазки ЗЭС и удалить окисную пленку металлическим ершом до появления металлического блеска. В случае соединения проводов способом скручивания аналогичную подготовку произвести для алюминиевого вкладыша овальных зажимов.

5. До соединения проводов термитной сваркой необходимо:

а) высверлить отверстия в термитных патронах для выхода газов при сварке, если эти отверстия не выполнены на заводе;

б) очистить провода от грязи и тщательно промыть в бензине.

6. Размеры термитных патронов для сварки проводов в анкерных шлейфах должны соответствовать сечению свариваемых проводов.

Приложение 1

ИЗВЛЕЧЕНИЕ
из Правил техники безопасности при строительстве воздушных линий электропередачи

Глава III - Строительство линий электропередачи напряжением 35 кВ и выше.

раздел 16 - монтаж проводов и грозозащитных тросов.

ОБЩИЕ УКАЗАНИЯ

16.1. Запрещается находиться под гирляндами изоляторов, монтажными блоками, проводами, тросами и другими предметами во время подъема, а также находиться или проходить под местом термитной сварки.

16.2. При монтаже и демонтаже воздушных линий большей протяженности провода отдельных смонтированных участков длиной 3 - 5 км должны закорачиваться и заземляться.

16.3. Заземляющие проводники сначала присоединяются к «земле», а затем к проводам и тросам.

16.4. При приближении грозы и во время грозы работы по монтажу проводов и тросов, а также пребывание людей рядом с опорами запрещается.

СОЕДИНЕНИЕ ПРОВОДОВ И ТРОСОВ

16.20. Обрезать провода и тросы следует только с помощью соответствующего инструмента (Ножовки, тросоруба). Обрубать провода и тросы зубилом запрещается.

16.21. Запрещается применять этилированный бензин для промывки концов проводов и соединительных зажимов.

16.22. После опрессования приводов и тросов следует обязательно опилить напильником образовавшиеся на соединительном или натяжном зажиме заусенцы.

ТЕРМИТНАЯ СВАРКА ПРОВОДОВ

16.23. Термитная сварка проводов должна производиться согласно «Инструкции по термитной сварке проводов воздушных линий электропередачи», утвержденной Союзглавэнерго.

16.24. К работе по термитной сварке проводов могут быть допущены лица, обученные приемам сварки и могущие выполнять сварку самостоятельно.

16.25. Термитную сварку следует производить в темных защитных очках. Во время сварки лицо работающего должно находиться на расстоянии не менее 0,5 м от места сварки.

16.26. Запрещается трогать или поправлять рукой горящий термитный патрон. Сгоревший и остывший шлак следует сбивать в направлении от себя и только после полного его охлаждения.

16.27. При выполнении работ по термитной сварке на деревянных опорах или порталах в жаркую и сухую погоду следует обеспечивать все меры против возгорания опоры портала или сухой травы от случайного попадания неостывшего шлака.

16.28. Несгоревшую термитную спичку следует бросать на заранее намеченную земляную площадку или в металлический ящик, около которого не должно быть легковоспламеняющихся предметов.

16.29. При перекладке и переноске ящиков с термитными патронами и спичками нужно избегать сильных сотрясений и бросков.

16.30. Термитные спички следует хранить в отдельных коробах в заводской упаковке.

16.31. Ящики с термитными патронами должны складироваться отдельно от ящиков с термитными спичками и храниться в штабелях на полу крышками вверх. Высота штабеля не должна превышать 2 м.

16.32. Хранилище для термитных патронов и спичек должно быть сухим, несгораемым и соответствовать установленным требованиям к хранилищам пожароопасной продукции, разрежается хранить термитные патроны и спички в закрытых металлических шкафах.

16.33. Тушить загоревшийся термитный патрон следует только песком или пенным огнетушителем. Применять для этих целей воду запрещается.

Приложение 2

Форма № 19

Б. С расщепленной на 3 провода фазой

Приложение к форме № 19

Приложение 3

форма № 16

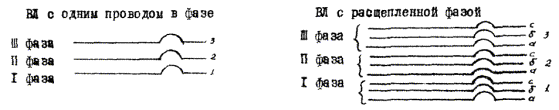

Схема расположения проводов и тросов:

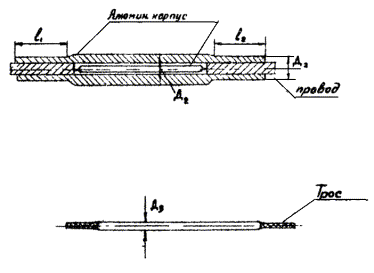

Стальная часть зажима

Приложение к форме № 16

Приложение № 4

Форма № 18

Схема расположения проводов в пролете

Приложение 5

Форма № 21

Приложение 6

Монтажные приспособления для резки проводов и тросов

Приложение 7

Приспособление МИ-230А для скручивания овальных соединителей

1 - подвижный зажим; 2 - неподвижный стойка; 3 - планшайба; 4 - разъемная плашка; 5 - отверстие для воротка; 6 - основание

Приложение 8

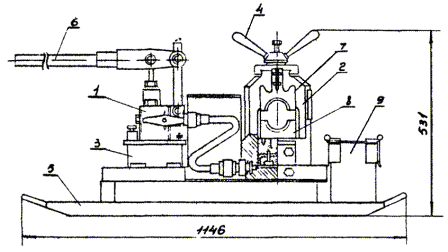

Гидравлический пресс МИ-1Б

1 - насос; 2 - пресс; 3 - масляный бак; 4 - прижимная головка; 5 - салазки; 6 - рукоятка насоса; 7 - верхняя матрица; 8 - нижняя матрица; 9 - инструментальный ящик

Техническая характеристика

Рабочее давление поршня, т                                                                                         50

Рабочее давление в цилиндре, ат                                                                                 450

Число качаний рукоятки на одно опрессование                                                     10 - 12

Объем масляного бака, л                                                                                              2,1

Габариты пресса, мм                                                                                           1146×412×531

Масса, кг                                                                                                                          84

Назначение

Гидравлический пресс предназначен для монтажа методом опрессования неизолированных проводов и стальных тросов в натяжных, соединительных, ремонтных и других зажимах

Приложение 9

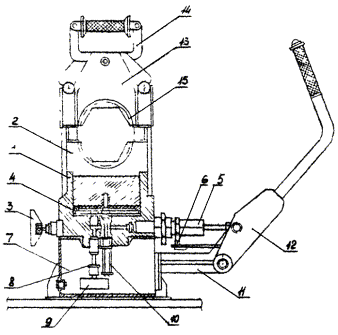

Гидравлический пресс МИ-227А

1 - корпус; 2 - поршень; 3 - вентиль; 4 - нагнетательный клапан; 5 - плунжерное устройство; 6 - рукоятка; 7 - бак; 8 - всасывающий клапан; 9 - фильтр; 10 - предохранительный клапан; 11 - кронштейн; 12 - рычаг; 13 - крышка; 14 - замок; 15 - полуматрица

Назначение

Гидравлический пресс МИ-227А предназначен для опрессования арматуры на проводах больших диаметров при строительстве и эксплуатации ЛЭП.

Приложение 10

Техническая характеристика

Наибольшее усилие пресса, т                                                                100

Рабочее давление масла (макс.), кг/см²                                                500

Ход поршня, мм                                                                                       40

Мощность двигателя, л.с.                                                                     6,0

Производительность поршневого насоса, л/мин.                               2,8

Назначение

Опрессовочный агрегат ПО-100М предназначен для соединения методом опрессовки сталеалюминиевых и полых медных проводов, а также стальных тросов соединительными и натяжными зажимами трубчатого фасонного сечения при монтаже высоковольтных линий электропередачи

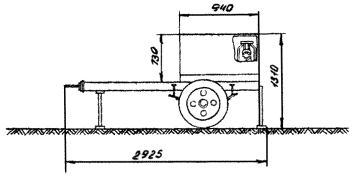

Опрессовочный агрегат ПО-100М

Приспособления «ПСП-2» и «ПСП-3» для сварки проводов

1 - рама; 2 - зажим для провода; 3 - винт; 4 - рукоятка; 5 - ось; 6 - пружина; 7 - стержень; 8 - втулка; 9 - регулирующая гайка; 10 - крючок; 11 - кожух защитный; 12 - провод; 13 - термитный патрон

Сварочные приспособления изготавливаются двух типов:

а) ПСП-2 - для сварки проводов сечением до 240 мм²

б) ПСП-3 для сварки проводов сечением до 600 мм²

Назначение: Сварочные приспособления предназначены для термитной сварки проводов сечением от 35 до 600 мм²
