МИНИСТЕРСТВО ЭНЕРГЕТИКИ И ЭЛЕКТРИФИКАЦИИ СССР

ГЛАВНОЕ ПРОИЗВОДСТВЕННО-ТЕХНИЧЕСКОЕ УПРАВЛЕНИЕ
ПО СТРОИТЕЛЬСТВУ

ВСЕСОЮЗНЫЙ ИНСТИТУТ ПО ПРОЕКТИРОВАНИЮ ОРГАНИЗАЦИИ
ЭНЕРГЕТИЧЕСКОГО СТРОИТЕЛЬСТВА

«ОРГЭНЕРГОСТРОЙ»

ТЕХНОЛОГИЧЕСКИЕ КАРТЫ НА СООРУЖЕНИЕ
ВЛ 35-500 кВ

ТИПОВЫЕ ТЕХНОЛОГИЧЕСКИЕ КАРТЫ
К-4-10

СБОРКА И УСТАНОВКА (С ЗЕМЛЯНЫМИ РАБОТАМИ)
УНИФИЦИРОВАННЫХ ЖЕЛЕЗОБЕТОННЫХ ОПОР
С ВИБРИРОВАННЫМИ СТОЙКАМИ
ДЛИНОЙ 16,4 м ВЛ 35 кВ

Москва

1976

ТИПОВЫЕ ТЕХНОЛОГИЧЕСКИЕ КАРТЫ К-IV-10 (СБОРНИК) РАЗРАБОТАНЫ ОТДЕЛОМ ОРГАНИЗАЦИИ И МЕХАНИЗАЦИИ СТРОИТЕЛЬСТВА ЛИНИЙ ЭЛЕКТРОПЕРЕДАЧИ ИНСТИТУТА «ОРГЭНЕРГОСТРОЙ»

Составители: Б.И. РАВИН, Е.И. КОГАН, П.И. БЕРМАН, А.В. ЦИТОВИЧ, А.Ф. КУЗЬМИНА, Н.И. БАЛАБАНОВА

СБОРНИК ТИПОВЫХ ТЕХНОЛОГИЧЕСКИХ КАРТ СОСТАВЛЕН НА СБОРКУ И УСТАНОВКУ (С ЗЕМЛЯНЫМИ РАБОТАМИ) УНИФИЦИРОВАННЫХ ЖЕЛЕЗОБЕТОННЫХ ОПОР С ВИБРИРОВАННЫМИ СТОЙКАМИ ДЛИНОЙ 16,4 м ВЛ 35 кВ.

ТЕХНОЛОГИЧЕСКИЕ КАРТЫ СОСТАВЛЕНЫ СОГЛАСНО МЕТОДИЧЕСКИМ УКАЗАНИЯМ ПО РАЗРАБОТКЕ ТИПОВЫХ ТЕХНОЛОГИЧЕСКИХ КАРТ В СТРОИТЕЛЬСТВЕ, УТВЕРЖДЕННЫМ ГОССТРОЕМ СССР 2 ИЮЛЯ 1964 ГОДА, И СЛУЖАТ РУКОВОДСТВОМ ПРИ СООРУЖЕНИИ ЛИНИЙ ЭЛЕКТРОПЕРЕДАЧИ 35 - 500 кВ НА УНИФИЦИРОВАННЫХ ОПОРАХ.

1. ОБЛАСТЬ ПРИМЕНЕНИЯ

Технологическая карта служит руководством при разработке котлованов для фундаментов железобетонных опор УБ35-1В, УСБ35-1В и ПУСБ35-1В на строительстве линий электропередачи, а также пособием для проектирования производства работ.

2. ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ НА ОДНУ ОПОРУ

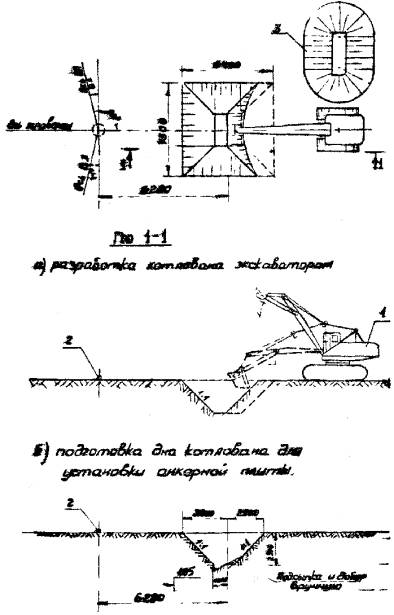

Рис. 2-1. Разработка котлована для опоры ПУСБ35-1В

1. Экскаватор 2. Центр стойки опоры 3. Отвал грунта

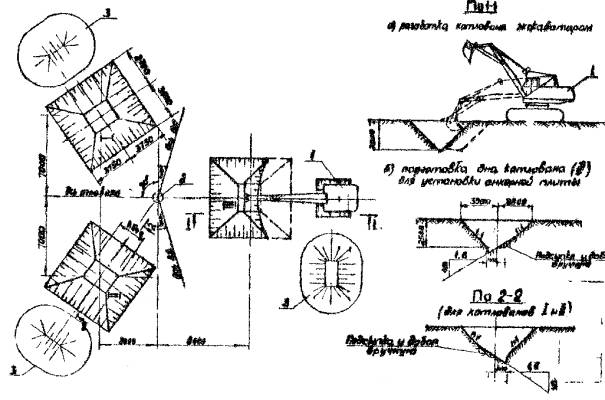

Рис. 2-2. Разработка котлованов для опоры УБ35-1В

1. Экскаватор 2. Центр стойки опоры 3. Отвал грунта

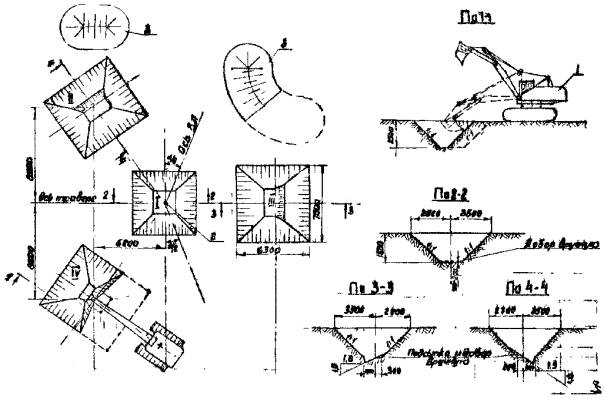

Рис. 2-3. Разработка котлована для опоры УСБ35-1В

1. Экскаватор 2. Центр стойки опоры 3. Отвал грунта

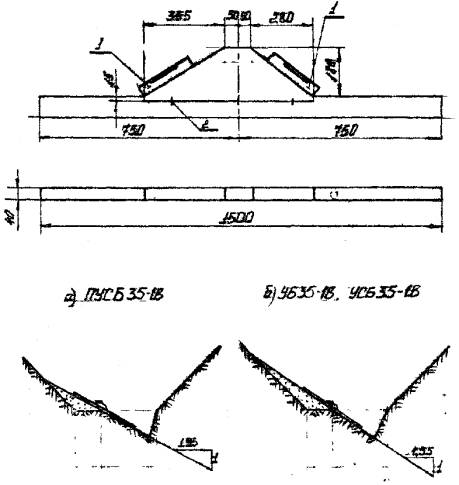

Рис. 2-4. Деревянный шаблон для планировки дна котлованов под анкерные платы

1 - съёмный уровень; 2 - деревянный нагель d = 8 мм

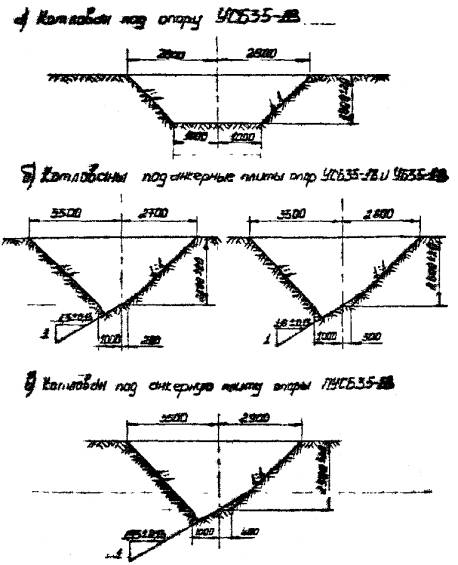

Рис. 2-5. Допуски на разработку котлованов

3. ОРГАНИЗАЦИЯ И ТЕХНОЛОГИЯ РАЗРАБОТКИ КОТЛОВАНОВ

3.1. Разработка котлованов производится звеном рабочих с экскаватором в составе комплексной бригады по монтажу опор.

3.2. До начала работ должны быть выполнены:

а) подготовительные работы, указанные в п. 2 общей части;

б) разбивка котлованов с закреплением на местности контуров по дну и верху и разбивочных осей (карта К-4-10-1).

3.3. Разработка котлованов выполняется раздельно для каждой анкерной плиты и подножника в последовательности:

а) разработка экскаватором котлована для подножника (опоры УСБ35-1В);

б) разработка экскаватором котлованов для анкерных плит (рис. 2-1, 2-2, 2-3);

в) зачистка дна котлованов вручную по шаблону (рис. 2-4)

г) проверка осей анкерных плит согласно нормам и допускам (рис. 2-5) и закрепление их контуров колышками по дну котлованов.

3.4. Разработку котлованов рекомендуется выполнять не более чем за два дня до установки подножника и анкерных плит во избежание обрушения стенок котлована.

4. ОРГАНИЗАЦИЯ И МЕТОДЫ ТРУДА РАБОЧИХ

4.1. Разработку котлованов для опор на оттяжках производит звено рабочих в следующем составе:

4.2. Последовательность и способы выполнения основных операций:

а) машинист экскаватора производит отрывку котлованов по разбивочным колышкам в последовательности, приведенной на (рис. 2-1, 2-2, 2-3.)

б) электролинейщик подготавливает дно котлована для анкерных плит (с уклоном согласно проекту), с использованием специального шаблона.

4.3. При работе в зимнее время необходимо:

а) рытьё котлованов на пикете производить с минимальными промежутками времени перед установкой элементов фундамента;

б) используемый для обратной засыпки грунт укрывать матами из соломы, шлаковаты или других утеплителей.

4.4. КАЛЬКУЛЯЦИЯ ТРУДОВЫХ ЗАТРАТ

Примечание: Настоящая калькуляция трудовых затрат составлена для разработки грунтов группы II в котлованах с откосами 1:1

5. МАТЕРИАЛЬНО-ТЕХНИЧЕСКИЕ РЕСУРСЫ

А. Механизмы

Б. Инструменты

В. Эксплуатационные материалы
