ГОСТ 30892-2002
(ИСО 5855-1-99,
ИСО 5855-2-99,
ИСО 5855-3-99)

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ОСНОВНЫЕ НОРМЫ ВЗАИМОЗАМЕНЯЕМОСТИ

РЕЗЬБА МЕТРИЧЕСКАЯ С ПРОФИЛЕМ MJ

ПРОФИЛЬ, ДИАМЕТРЫ И ШАГИ, ДОПУСКИ

МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ
ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ
Минск

Предисловие

1 РАЗРАБОТАН Научно-исследовательским и конструкторским институтом средств измерения в машиностроении (ОАО «НИИизмерения»)

2 ВНЕСЕН Госстандартом России

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол № 22 от 6 ноября 2002 г.)

За принятие проголосовали:

Краткое наименование страны по МК (ИСО 3166) 004-97

Сокращенное наименование национального органа по стандартизации

Армения

Армгосстандарт

Беларусь

Госстандарт Республики Беларусь

Казахстан

Госстандарт Республики Казахстан

Кыргызстан

Кыргызстандарт

Молдова

Молдовастандарт

Российская Федерация

Госстандарт России

Таджикистан

Таджикстандарт

Узбекистан

Узстандарт

Украина

Госпотребстандарт Украины

4 Настоящий стандарт представляет собой идентичный текст международных стандартов ИСО 5855-1-1999 «Авиакосмическая техника. Резьба MJ. Часть 1. Общие технические требования», ИСО 5855-2-1999 «Авиакосмическая техника. Резьба MJ. Часть 2. Предельные размеры для болтов и гаек» и ИСО 5855-3-1999 «Авиакосмическая техника. Резьба MJ. Часть 3. Предельные отклонения для фитингов гидравлических систем» и содержит дополнительные требования, отражающие потребности экономики страны

5 Постановлением Государственного комитета Российской Федерации по стандартизации и метрологии от 23 июня 2003 г. № 203-ст межгосударственный стандарт ГОСТ 30892-2002 (ИСО 5855-1-99, ИСО 5855-2-99, ИСО 5855-3-99) введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 января 2004 г.

6 ВВЕДЕН ВПЕРВЫЕ

СОДЕРЖАНИЕ

ГОСТ 30892-2002

(ИСО 5855-1-99,

ИСО 5855-2-99,

ИСО 5855-3-99)

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

Основные нормы взаимозаменяемости

РЕЗЬБА МЕТРИЧЕСКАЯ С ПРОФИЛЕМ MJ

Профиль, диаметры и шаги, допуски

Basic norms of interchangeability.

Metrical MJ threads.

 Profile, general plan, tolerances

Дата введения 2004-01-01

1 Область применения

Настоящий стандарт распространяется на метрическую резьбу с профилем MJ, предназначенную для применения в условиях, где требуется повышенная усталостная прочность резьбовых соединений, в первую очередь для изделий авиакосмической техники, и устанавливает профиль резьбы, диаметры и шаги, допуски и предельные отклонения, а также условные обозначения для этой резьбы.

2 Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ 8724-2002 Основные нормы взаимозаменяемости. Резьба метрическая. Диаметры и шаги

ГОСТ 9150-2002 Основные нормы взаимозаменяемости. Резьба метрическая. Профиль

ГОСТ 11708-82 Основные нормы взаимозаменяемости. Резьба. Термины и определения

ГОСТ 16093-81 Основные нормы взаимозаменяемости. Резьба метрическая. Допуски. Посадки с зазором

ГОСТ 24705-81 Основные нормы взаимозаменяемости. Резьба метрическая. Основные размеры

3 Определения и обозначения

3.1 Термины и определения - по ГОСТ 11708.

3.2 В настоящем стандарте применяют следующие обозначения:

d - номинальный диаметр резьбы, номинальный наружний диаметр наружной резьбы;

dmax, dmin - соответственно наибольший и наименьший предельный наружний диаметр наружной резьбы;

d1 - номинальный внутренний диаметр наружной резьбы (по точке перехода боковой стороны к впадине);

d2, d2 max, d2 min - соответственно номинальный, наибольший предельный и наименьший предельный средний диаметр наружной резьбы;

d3, d3 max, d3 min - соответственно номинальный, наибольший предельный и наименьший предельный внутренний диаметр по дну впадины наружной резьбы;

D3, D3 max, D3 min - соответственно номинальный, наибольший предельный и наименьший предельный наружный диаметр внутренней резьбы;

D1, D1 max, D1 min - соответственно номинальный, наибольший предельный и наименьший предельный внутренний диаметр внутренней резьбы;

D2, D2 max, D2 min - соответственно номинальный, наибольший предельный и наименьший предельный средний диаметр внутренней резьбы;

H - высота исходного треугольника резьбы;

Р - шаг резьбы;

R, Rmax, Rmin - соответственно номинальный, наибольший предельный и наименьший предельный радиус впадины наружной резьбы;

Td, Тd2, Тd3 - допуск соответственно диаметров d, d2, d3 наружной резьбы;

ТD1, ТD2 - допуск соответственно диаметров D1, D2 внутренней резьбы;

Р - предельное отклонение шага резьбы;

a - предельное отклонение угла наклона боковой стороны профиля резьбы

4 Профиль

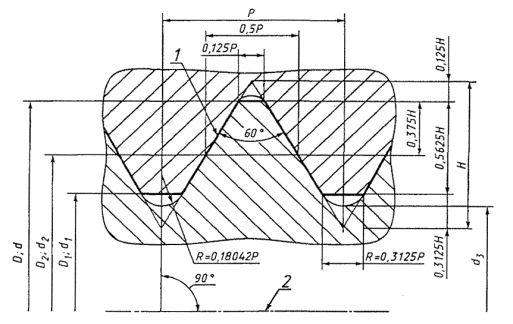

4.1 Основной и номинальный профили резьбы и размеры их элементов должны соответствовать указанным на рисунке 1 и в таблице 1. Профиль резьбы MJ является модификацией профиля метрической резьбы по ГОСТ 9150 и отличается от него увеличенным срезом по внутреннему диаметру и увеличенным радиусом закругления впадины R.

1 - основной профиль; 2 - ось резьбы

Примечание - Утолщенной линией показан основной профиль резьбы

Рисунок 1 - Основной и номинальный профили резьбы

Таблица 1

В миллиметрах

Р

0,125P

0,3125P

Н

0,125H

0,3125H

0,375H

0,5625H

R = 0,18042Р

0,2

0,02500

0,06250

0,17321

0,02165

0,05413

0,06495

0,09743

0,036

0,25

0,03125

0,07813

0,21651

0,02706

0,06766

0,08119

0,12179

0,045

0,35

0,04375

0,10938

0,30311

0,03789

0,09472

0,11367

0,17050

0,063

0,4

0,05000

0,12500

0,34641

0,04330

0,10825

0,12990

0,19486

0,072

0,45

0,05625

0,14062

0,38971

0,04871

0,12178

0,14614

0,21921

0,081

0,5

0,06250

0,15625

0,43301

0,05413

0,13532

0,16238

0,24357

0,090

0,6

0,07500

0,18750

0,51962

0,06495

0,16238

0,19486

0,29228

0,108

0,7

0,08750

0,21875

0,60622

0,07578

0,18944

0,22733

0,34100

0,126

0,75

0,09375

0,23438

0,64952

0,08119

0,20297

0,24357

0,36536

0,135

0,8

0,10000

0,25000

0,69282

0,08666

0,21651

0,25981

0,38971

0,144

1

0,12500

0,31250

0,86603

0,10825

0,27063

0,32476

0,48714

0,180

1,25

0,15625

0,39062

1,08253

0,13532

0,33829

0,40595

0,60892

0,226

1,5

0,18750

0,46875

1,29904

0,16238

0,40595

0,48714

0,73071

0,271

1,75

0,21875

0,54688

1,51554

0,18944

0,47360

0,56833

0,85250

0,316

2

0,25000

0,62500

1,73205

0,21651

0,54127

0,64952

0,97428

0,361

2,5

0,31250

0,78125

2,16506

0,27063

0,67658

0,81190

1,21785

0,451

3

0,37500

0,93750

2,59808

0,32475

0,81189

0,97428

1,46142

0,541

3,5

0,43750

1,09375

3,03109

0,37888

0,94721

1,13666

1,70499

0,631

4

0,50000

1,25000

3,46410

0,43300

1,08252

1,29904

1,94856

0,722

4,5

0,56250

1,40625

3,89711

0,48713

1,21784

1,46142

2,19213

0,812

5

0,62500

1,56250

4,33013

0,54125

1,35315

1,6238

2,43570

0,902

5,5

0,68750

1,71875

4,76314

0,59538

1,48847

1,78618

2,67927

0,992

6

0,75000

1,87500

5,19615

0,64950

1,62378

1,94856

2,92284

1,083

5 Диаметры и шаги

5.1. Диаметры и шаги резьб с профилем MJ рекомендуется выбирать в соответствии с таблицей 2. Диаметры и шаги по таблице 2 являются, в основном, ограничением диаметров и шагов по ГОСТ 8724.

Таблица 2

В миллиметрах

d×P

d×P

d×P

d×P

d×P

d×P

d×P

1,6×0,35

11×1

24×2

39×2

55×4

68×6

85×3

1,8×0,35

11×1,25

24×3

39×3

56×1,5

70×1,5

85×4

2×0,4

11×1,5

25×1

39×4

56×2

70×2

85×6

2,2×0,45

12×1

25×1,5

40×1,5

56×3

70×3

85×1,5

2,5×0,35

12×1,25

25×2

40×2

56×4

70×4

90×1,5

2,5×0,45

12×1,5

26×1,5

40×3

56×5,5

70×6

90×2

3×0,35

12×1,75

27×1

42×1,5

58×1,5

72×1,5

90×3

3×0,5

14×1

27×1,5

42×2

58×2

72×2

90×4

3,5×0,35

14×1,25

27×2

42×3

58×3

72×3

90×6

3,5×0,6

14×1,5

27×3

42×4

58×4

72×4

92×1,5

4×0,5

14×2

28×1

42×4,5

60×1,5

72×6

95×1,5

4×0,7

15×1

28×1,5

45×1,5

60×2

75×1,5

95×2

4,5×0,5

15×1,5

28×2

45×2

60×3

75×2

95×3

4,5×0,75

16×1

30×1

45×3

60×4

75×3

95×4

5×0,5

16×1,5

30×1,5

45×4

60×5,5

75×4

95×6

5×0,8

16×2

30×2

45×4,5

62×1,5

76×1,5

98×1,5

5,5×0,5

17×1

30×3

48×1,5

62×2

76×3

100×1,5

6×0,75

17×1,5

30×3,5

48×2

62×3

76×4

100×2

6×1

18×1

32×1,5

48×3

62×4

76×6

100×3

7×0,75

18×1,5

32×2

48×4

64×1,5

78×1,5

100×4

7×1

18×2

33×1,5

48×5

64×2

78×2

100×6

8×0,75

18×2,5

33×2

50×1,5

64×3

78×3

102×1,5

8×1

20×1

33×3

50×2

64×4

80×1,5

105×1,5

8×1,25

20×1,5

33×3,5

50×3

64×6

80×2

105×2

9×0,75

20×2

35×1,5

52×1,5

65×1,5

80×3

105×3

9×1

20×2,5

35×2

52×2

65×2

80×4

105×4

9×1,25

22×1

36×1,5

52×3

65×3

80×6

105×6

10×0,75

22×1,5

36×2

52×4

65×4

80×1,5

108×1,5

10×1

22×2

36×3

52×5

68×1,5

82×2

110×1,5

10×1,25

22×2,5

36×4

55×1,5

68×2

82×3

110×2

10×1,5

24×1

38×1,5

55×2

68×3

85×1,5

110×3

11×0,75

24×1,5

39×1,5

55×3

68×4

85×2

110×4

110×6

130×1,5

145×4

170×6

200×6

230×6

265×6

112×1,5

130×2

145×6

175×3

205×3

235×3

270×4

115×1,5

130×3

150×1,5

175×4

205×4

235×4

270×6

115×2

130×4

150×2

175×6

205×6

235×6

275×4

115×3

130×6

150×3

180×3

210×3

240×3

275×6

115×4

135×1,5

150×4

180×4

210×4

240×4

280×4

115×6

135×2

150×6

180×6

210×6

240×6

280×6

118×1,5

135×3

155×3

185×3

215×3

245×3

285×4

120×1,5

135×4

155×4

185×4

215×4

245×4

285×6

120×2

135×6

155×6

185×6

215×6

245×6

290×4

120×3

140×1,5

160×3

190×3

220×3

250×3

290×6

120×4

140×2

160×4

190×4

220×4

250×4

295×4

120×6

140×3

160×6

190×6

220×6

250×6

295×6

125×1,5

140×4

165×3

195×3

225×3

255×4

300×4

125×2

140×6

165×4

195×4

225×4

255×6

300×6

125×3

145×1,5

165×6

195×6

225×6

260×4



125×4

145×2

170×3

200×3

230×3

260×6



125×6

145×3

170×4

200×4

230×4

265×4



5.2 Диаметры и шаги резьбы для изделий авиакосмической техники рекомендуется выбирать в соответствии с таблицей 3 для крепежных изделий (болтов и гаек) и в соответствии с таблицей 4 для фитингов гидравлических систем.

Таблица 3

В миллиметрах

Номинальный диаметр резьбы d

Шаг резьбы Р

Номинальный диаметр резьбы d

Шаг резьбы Р

1,6

0,35

14

1,5

2

0,4

16

1,5

2,5

0,45

18

1,5

3

0,5

20

1,5

3,5

0,6

22

1,5

4

0,7

24

2

5

0,8

27

2

6

1

30

2

7

1

3

2

8

1

36

2

10

1,25

39

2

12

1,25





Таблица 4

В миллиметрах

Номинальный диаметр резьбы d

Шаг резьбы Р

Номинальный диаметр резьбы d

Шаг резьбы Р

8

1

39

1,5

10

1

42

2

12

1,25

48

2

14

1,5

50

2

16

1,5





18

1,5





20

1,5





22

1,5





27

1,5





30

1,5





33

1,5





36

1,5





5.3 Основные размеры резьбы - по ГОСТ 24705 для номинального наружного (d = D) и среднего диаметра (d2 = D2) и по таблице 5 для номинального внутреннего диаметра внутренней резьбы D1, и наружной резьбы по дну впадины d3.

Таблица 5

В миллиметрах

d

Р

D1

d3

1,6

0,35

1,259

1,196

1,8

0,35

1,459

1,396

2

0,4

1,610

1,538

2,2

0,45

1,762

1,680

2,5

0,35

2,159

2,096

0,45

2,062

1,980

3

0,35

2,659

2,596

0,5

2,513

2,423

3,5

0,35

3,159

3,096

0,6

2,915

2,807

4

0,5

3,513

3,423

0,7

3,318

3,192

4,5

0,5

4,013

3,923

0,75

3,769

3,634

5

0,5

4,513

4,423

0,8

4,221

4,076

5,5

0,5

5,013

4,923

6

0,75

5,269

5,134

1

5,026

4,846

7

0,75

6,269

6,134

1

6,026

5,846

8

0,75

7,269

7,134

1

7,026

6,846

1,25

6,782

6,557

9

0,75

8,269

8,134

1

8,026

7,846

1,25

7,782

7,557

10

0,75

9,269

9,134

1

9,026

8,846

1,25

8,782

8,557

1,5

8,539

8,268

11

0,75

10,269

10,134

1

10,026

9,846

1,25

9,782

9,557

1,5

9,539

9,268

12

1

11,026

10,846

1,25

10,782

10,557

1,5

10,539

10,268

1,75

10,295

9,979

14

1

13,026

12,846

1,25

12,782

12,557

1,5

12,539

12,268

2

12,051

11,691

15

1

14,026

13,846

1,5

13,539

13,268

16

1

15,026

14,846

1,5

14,539

14,268

2

14,051

13,691

17

1

16,026

15,846

1,5

15,539

15,268

18

1

17,026

16,846

1,5

16,539

16,268

2

16,051

15,691

2,5

15,564

15,113

20

1

19,026

18,846

1,5

18,539

18,268

2

18,051

17,691

2,5

17,564

17,113

22

1

21,026

20,846

1,5

20,539

20,268

2

20,051

19,691

2,5

19,564

19,113

24

1

23,026

22,846

1,5

22,539

22,268

2

22,051

21,691

3

21,077

20,536

25

1

24,026

23,846

1,5

23,539

23,268

2

23,051

22,691

26

1,5

24,539

24,268

27

1

26,026

25,846

1,5

25,539

25,268

2

25,051

24,691

3

24,077

23,536

28

1

27,026

26,846

1,5

26,539

26,268

2

26,051

25,691

30

1

29,026

28,846

1,5

28,539

28,268

2

28,051

27,691

3

27,077

26,536

3,5

26,590

25,959

32

1,5

30,539

30,268

2

30,051

29,691

33

1,5

31,539

31,268

2

31,051

30,691

3

30,077

29,536

3,5

29,590

28,959

35

1,5

33,539

33,268

2

33,051

32,691

36

1,5

34,539

34,268

2

34,051

33,691

3

33,077

32,536

4

32,103

31,381

38

1,5

36,539

36,268

39

1,5

37,539

37,268

2

37,051

36,691

3

36,077

35,536

4

35,103

34,381

40

1,5

38,539

38,268

2

38,051

37,691

3

37,077

36,536

42

1,5

40,539

40,268

2

40,051

39,691

3

39,077

38,536

4

38,103

37,381

4,5

37,616

36,804

45

1,5

43,539

43,268

2

43,051

42,691

3

42,077

41,536

4

41,103

40,381

4,5

40,616

39,804

48

1,5

46,539

46,268

2

46,051

45,691

3

45,077

44,536

4

44,103

43,381

5

43,129

42,226

50

1,5

48,539

48,268

2

48,051

47,691

3

47,077

46,536

52

1,5

50,539

50,268

2

50,051

49,691

3

49,077

48,536

4

48,103

47,381

5

47,129

46,226

55

1,5

53,539

53,268

2

53,051

52,691

3

52,077

51,536

4

51,103

50,381

56

1,5

54,539

54,268

2

54,051

53,691

3

53,077

52,536

4

52,101

51,381

5,5

50,641

49,649

58

1,5

56,539

56,268

2

56,051

55,691

3

55,077

54,536

60

1,5

58,539

58,268

2

58,051

57,691

3

57,077

56,536

4

56,103

55,381

5,5

54,641

53,649

62

1,5

60,539

60,268

2

60,051

59,691

3

59,077

58,536

4

58,103

57,381

64

1,5

62,539

62,268

2

62,051

61,691

3

61,077

60,536

4

60,103

59,381

6

58,154

57,072

65

1,5

63,539

63,268

2

63,051

62,691

3

62,077

61,536

4

61,103

60,381

68

1,5

66,539

66,268

2

66,051

65,691

3

65,077

64,536

4

64,103

63,381

6

62,154

61,072

70

1,5

68,539

68,268

2

68,051

67,691

3

67,077

66,536

4

66,103

65,381

6

64,154

63,072

72

1,5

70,539

70,268

2

70,051

69,691

3

69,077

68,536

4

68,103

67,381

6

66,154

65,072

75

1,5

73,539

73,268

2

73,051

72,691

3

72,077

71,536

4

71,103

70,381

76

1,5

74,539

74,268

3

73,077

72,536

4

72,103

71,381

6

70,154

69,072

78

1,5

76,539

76,268

2

76,051

75,691

3

75,077

74,536

80

1,5

78,539

78,268

2

78,051

77,691

3

77,077

76,536

4

76,103

75,381

6

74,154

73,072

82

1,5

80,539

80,268

2

80,051

79,691

3

79,077

78,536

85

1,5

83,539

83,268

2

83,051

82,691

3

82,077

81,536

4

81,103

80,381

6

79,154

78,072

88

1,5

86,539

86,268

90

1,5

88,539

88,268

2

88,051

87,691

3

87,077

86,536

4

86,103

85,381

6

84,154

83,072

92

1,5

90,539

90,268

95

1,5

93,539

93,268

2

93,051

92,691

3

92,077

91,536

4

91,103

90,381

6

89,154

88,072

98

1,5

96,539

96,268

100

1,5

98,539

98,268

2

98,051

97,691

3

97,077

96,536

4

96,103

95,381

6

94,154

93,072

102

1,5

100,539

100,268

105

1,5

103,539

103,268

2

103,051

102,691

3

102,077

101,536

4

101,103

100,381

6

99,154

98,072

108

1,5

106,539

106,268

110

1,5

108,539

143,268

2

108,051

107,691

3

107,077

106,536

4

106,103

105,381

6

104,154

103,072

112

1,5

110,539

110,268

115

1,5

113,539

113,268

2

113,051

112,691

3

112,077

11,536

4

111,103

110,381

6

109,154

108,072

118

1,5

116,539

116,268

120

1,5

118,539

118,268

2

118,051

117,691

3

117,077

116,536

4

116,103

115,381

6

114,154

113,072

125

1,5

123,539

123,268

2

123,051

122,691

3

122,077

121,536

4

121,103

120,381

6

119,154

118,072

130

1,5

128,539

128,268

2

128,051

127,691

3

127,077

126,536

4

126,103

125,381

6

124,154

123,072

135

1,3

133,539

133,268

2

133,051

132,691

3

132,077

131,536

4

131,103

130,381

6

129,154

128,072

140

1,5

138,539

138,268

2

138,051

137,691

3

137,077

136,536

4

136,103

135,381

6

134,154

133,072

145

1,5

143,539

143,268

2

143,051

142,691

3

142,077

141,536

4

141,103

140,381

6

139,154

138,072

150

1,5

148,539

148,268

2

148,051

147,691

3

147,077

146,536

4

146,103

145,381

6

144,154

143,072

155

3

152,077

151,536

4

151,103

150,381

6

149,154

148,072

160

3

157,077

156,536

4

156,103

155,381

6

154,154

153,072

165

3

162,077

161,536

4

161,103

160,381

6

159,154

158,072

170

3

167,077

166,536

4

166,103

165,381

6

164,154

163,072

175

3

172,077

171,536

4

171,103

170,381

6

169,154

168,072

180

3

177,077

176,536

4

176,103

175,381

6

174,154

173,072

185

3

182,077

181,536

4

181,103

180,381

6

179,154

178,072

190

3

187,077

186,536

4

186,103

185,381

6

184,154

183,072

195

3

192,077

191,536

4

191,103

190,381

6

189,154

188,072

200

3

197,077

196,536

4

196,103

195,381

6

194,154

193,072

205

3

202,077

201,536

4

201,103

200,381

6

199,154

198,072

210

3

207,077

206,536

4

206,103

205,381

6

204,154

203,072

215

3

212,077

211,536

4

211,103

210,381

6

209,154

208,072

220

3

217,077

216,536

4

216,103

215,381

6

214,154

213,072

225

3

222,077

221,536

4

221,103

220,381

6

219,154

218,072

230

3

227,077

226,536

4

226,103

225,381

6

224,154

223,072

235

3

232,077

231,536

4

231,103

230,381

6

229,154

228,072

240

3

237,077

236,536

4

236,103

235,381

6

234,154

233,072

245

3

242,077

241,536

4

241,103

240,381

6

239,154

238,072

250

3

247,077

246,536

4

246,103

245,381

6

244,154

243,072

255

4

251,103

250,381

6

249,154

248,072

260

4

256,103

255,381

6

254,154

253,072

265

4

261,103

260,381

6

259,154

258,072

270

4

266,103

265,381

6

264,154

263,072

275

4

271,103

270,381

6

269,154

268,072

280

4

276,103

275,381

6

274,154

273,072

285

4

281,103

280,381

6

279,154

278,072

290

4

286,103

285,381

6

284,154

283,072

295

4

291,103

290,381

6

289,154

288,072

300

4

296,103

295,381

6

294,154

293,072

6 Допуски

6.1 Общие положения о допусках резьбы, значения и обозначения основных отклонений, допусков (степеней точности), полей допусков - по ГОСТ 16093.

6.2 Расположение полей допусков для наружной резьбы показано на рисунках 2 и 3, а для внутренней резьбы - на рисунке 4. Действительный профиль резьбы должен быть расположен между максимальным и минимальным предельными профилями.

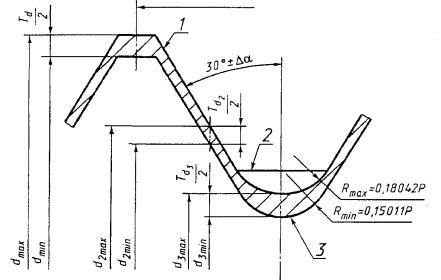

1 - номинальный и максимальный профили; 2 - основной профиль; 3 - минимальный профиль

Рисунок 2 - Предельные профили наружной резьбы с основным отклонением h

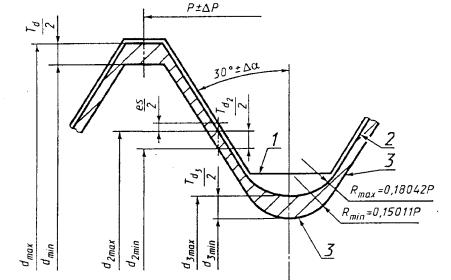

1 - основной профиль; 2 - максимальный профиль; 3 - минимальный профиль

Рисунок 3 - Предельные профили наружной резьбы с основным отклонением g

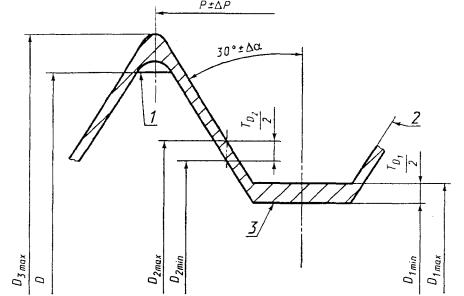

1 - основной профиль; 2 - максимальный профиль; 3 - номинальный и минимальный профили

Рисунок 4 - Предельные профили внутренней резьбы с основным отклонением Н

6.3 Для наружной резьбы (болта) впадина может иметь в поле, ограниченном предельными профилями, любую криволинейную форму без перегибов и с радиусами сопряжения не менее 0,15011Р. Предельные значения радиуса закругления впадины наружной резьбы приведены в таблице 6. Эти значения являются исходными при проектировании резьбообразующего инструмента.

Таблица 6

В миллиметрах

Шаг резьбы Р

Радиус впадины R

Шаг резьбы Р

Радиус впадины R

Rmax

Rmin

Rmax

Rmin

0,35

0,063

0,053

1,75

0,316

0,263

0,4

0,072

0,060

2

0,361

0,300

0,45

0,081

0,068

2,5

0,451

0,375

0,5

0,090

0,075

3

0,541

0,450

0,6

0,108

0,900

3,5

0,631

0,525

0,7

0,126

0,105

4

0,722

0,600

0,75

0,135

0,113

4,5

0,812

0,675

0,8

0,144

0,120

5

0,902

0,751

1

0,180

0,150

5,5

0,992

0,826

1,25

0,226

0,188

6

1,083

0,901

1,5

0,271

0,225







6.4 Форма впадины внутренней резьбы не устанавливается. Обычно за пределами номинального диаметра резьбы (D = d) она выполняется закругленной. Радиус закругления не устанавливается.

6.5 Поля допусков, рекомендуемые для резьбы болтов, гаек и фитингов гидравлических систем, применяемых в авиакосмической технике, приведены в таблицах 7 и 8.

Таблица 7 - Поля допусков для диаметров резьбы болтов и гаек

Резьба болта

Резьба гайки

4h6h

4Н6Н при номинальном диаметре ≤ 5 мм

4Н5Н при номинальном диаметре ≥ 6 мм

Таблица 8 - Поля допусков для диаметров резьбы фитингов гидравлических систем

Характер соединения

Наружная резьба

Внутренняя резьба

Поле допуска

Общий случай (зазор может быть равен нулю)

4h6h

4Н5Н

Требуется гарантированный зазор

4g6g

4Н5Н

Примечание - Поля допусков приведены для резьб, на которые не наносятся защитные гальванические покрытия. Для резьб с защитными покрытиями поля допусков (предельные отклонения) до нанесения покрытия следует выбирать из числа образованных основными отклонениями по ГОСТ 16093 и степенями точности, указанными в таблицах 7 и 8.

6.6 Предельные диаметры наружной и внутренней резьбы вычисляют по формулам:

для наружной резьбы:

dmax = d - |es|;                                                                     (1)

dmin = dmax - Td;                                                                   (2)

d2 max = dmax - 0,64952 P;                                                           (3)

d2 min = d2 max - Td2;                                                                 (4)

d3 max = d2 max - 0,50518 P;                                                         (5)

d3 min = d2 min - 0,56580 P.                                                        (6)

Значения es, Td и Td2 - по ГОСТ 16093 в соответствии с установленным полем допуска резьбы:

для внутренней резьбы:

D1 min = D - 0,97428 Р + EI;                                                         (7)

D1 max = D1 min + TD1;                                                              (8)

D2 min = D2 = D - 0,64952 P + EI;                                                   (9)

D2 max = D2 min + ТD2;                                                           (10)

D3 max = D2 max + 0,79386 P.                                                      (11)

Значения EI, TD1 и ТD2 - по ГОСТ 16093 в соответствии с установленным полем допуска резьбы.

6.7 Предельные диаметры резьбы болтов, гаек и фитингов для гидравлических систем, для полей допусков, рекомендуемых для применения в авиакосмической технике, приведены в приложении А.

6.8 Допуски шага и половины угла профиля вычисляют по формулам:

P = 0,4Тd2 / 1,7321;                                                           (12)

a ≈ tg (∆ a) = 0,3Td2 /1,125 P.                                                 (13)

Шаг резьбы может быть в пределах ± ∆ P, но общее отклонение между любыми двумя витками резьбы, расположенными в пределах длины свинчивания, не должно превышать ∆ P.

6.9 В пределах суммарного допуска на средний диаметр резьбы и на выбранной длине измерения сумма диаметральных компенсаций отклонений шага, угла наклона боковой стороны профиля, угла наклона винтовой линии, конусности, отклонения от круглости и других отклонений, влияющих на форму резьбы, не должна превышать половины суммарного допуска среднего диаметра.

Примечание - Требования по 6.8 и 6.9 являются исходными при проектировании резьбообразующего инструмента и обязательному контролю не подлежат.

7 Обозначения резьбы

7.1 В условное обозначение резьбы по настоящему стандарту должны входить:

- буква M, обозначающая метрическую резьбу;

- буква J, обозначающая тип профиля резьбы;

- номинальный диаметр резьбы и шаг резьбы;

- обозначение поля допуска резьбы по правилам, установленным в ГОСТ 16093;

- буквы LH для левой резьбы;

Примеры:

Наружная резьба с номинальным диаметром 6 мм, шагом 1 мм и полем допуска 4h6h обозначается:

MJ6×1-4h6h;

то же, для внутренней резьбы с полем допуска 4Н5Н:

MJ6×1-4H5H;

то же, для наружной левой резьбы с полем допуска 4h6h:

MJ6×1-4h6h-LH.

7.2 Специальные резьбы

Резьбы с профилем MJ диаметрами и/или шагами и/или полями допусков, не установленные в настоящем стандарте, считаются специальными. Их предельные размеры должны рассчитываться в соответствии с 6.6. В обозначение специальных резьб должны включаться:

- буквы MJ, см. 7.1;

- буква S, обозначающая специальную резьбу;

- другие данные по 7.1;

- дополнительная информация, необходимая для изготовления резьбы.

Примеры:

Специальная наружная резьба MJ с номинальным диаметром 13 мм, шагом 1 мм и полем допуска 4h обозначается:

MJS13×1-4h

Наружный диаметр d = 12,888 мм.

12,350

Средний диаметр d2 = 12,275 мм.

11,845

Внутренний диаметр d3 = 11,709 мм.

0,18

Радиус закругления впадины R = 0,15.

Специальная внутренняя резьба MJ с номинальным диаметром 13 мм, шагом 1 мм и полем допуска 4Н5Н обозначается:

MJS13×1-4H5H.

Наружный диаметр D3 max = 13,244 мм.

12,450

Средний диаметр D2 = 12,350 мм.

12,216

Внутренний диаметр D1 = 12,026 мм.

Приложение А
(обязательное)

Предельные диаметры метрической резьбы с профилем MJ для болтов, гаек и фитингов гидравлических систем с размерами и полями допусков, рекомендуемыми к использованию в авиакосмической технике

А.1 Предельные диаметры резьбы MJ для болтов и гаек с полями допусков, рекомендуемыми для авиакосмической техники, приведены в таблицах А.1 и А.2.

Таблица А.1 - Предельные диаметры наружной резьбы (болтов) с полем допуска 4h6h

В миллиметрах

Размер резьбы

Наружний диаметр

Средний диаметр

Внутренний диаметр1)

dmax

dmin

Td

d2 max

d2 min

Td2

d3 max

d3 min

Td3

МJ1,6×0,35

1,6

1,515

0,085

1,373

1,333

0,040

1,196

1,135

0,061

MJ2×0,4

2

1,905

0,095

1,740

1,698

0,042

1,538

1,472

0,066

MJ2,5×0,45

2,5

2,400

0,100

2,208

2,163

0,045

1,98

1,908

0,072

MJ3×0,5

3

2,894

0,106

2,675

2,627

0,048

2,423

2,345

0,078

MJ3,5×0,6

3,5

3,375

0,125

3,110

3,057

0,053

2,807

2,718

0,089

MJ4×0,7

4

3,860

0,140

3,545

3,489

0,056

3,192

3,094

0,098

MJ5×0,8

5

4,850

0,150

4,480

4,420

0,06

4,076

3,968

0,108

MJ6×1

6

5,820

0,180

5,350

5,279

0,071

4,845

4,713

0,132

MJ7×1

7

6,820

0,180

6,350

6,279

0,071

5,845

5,713

0,132

MJ8×1

8

7,820

0,180

7,350

7,279

0,071

6,845

6,713

0,132

MJ10×1,25

10

9,788

0,212

9,188

9,113

0,075

8,557

8,406

0,151

MJ12×1,25

12

11,788

0,212

11,188

11,103

0,085

10,557

10,396

0,161

MJ14×1,5

14

13,764

0,236

13,026

12,936

0,09

12,268

12,087

0,181

MJ16×1,5

16

15,764

0,236

15,026

14,936

0,09

14,268

14,087

0,181

MJ18×1,5

18

17,764

0,236

17,026

16,936

0,09

16,268

16,087

0,181

MJ20×1,5

20

19,764

0,236

19,026

18,936

0,09

18,268

18,087

0,181

MJ22×1,5

22

21,764

0,236

21,026

20,936

0,09

20,268

20,087

0,181

MJ24×2

24

23,720

0,280

22,701

22,595

0,106

21,691

21,464

0,227

MJ27×2

27

26,720

0,280

25,701

25,595

0,106

24,691

24,464

0,227

MJ30×2

30

29,720

0,280

28,701

28,595

0,106

27,691

27,464

0,227

MJ33×2

33

32,720

0,280

31,701

31,595

0,106

30,691

30,464

0,227

MJ36×2

36

35,720

0,280

34,701

34,595

0,106

33,691

33,464

0,227

MJ39×2

39

38,720

0,280

37,701

37,595

0,106

36,691

36,464

0,227

1) Значения для внутреннего диаметра d контролю не подлежат и являются исходными при проектировании резьбообразующего инструмента

Таблица А.2 - Предельные диаметры внутренней резьбы (гаек) с полем допуска 4Н6Н для резьб с номинальными диаметрами 1,6 - 5 мм и полем допуска 4Н5Н для резьб с номинальными диаметрами 6 - 39 мм

В миллиметрах

Размер резьбы

Наружний диаметр1)

Средний диаметр

Внутренний диаметр

D3 max

D2 max

D2 min

TD2

D1 max

D1 min

TD1

6H

5H

МJ1,6×0,35

1,704

1,426

1,373

0,053

1,359

1,259

0,100

-

MJ2×0,4

2,114

1,796

1,740

0,056

1,722

1,610

0,112

-

MJ2,5×0,45

2,625

2,268

2,208

0,060

2,187

2,062

0,125

-

MJ3×0,5

3,135

2,738

2,675

0,063

2,653

2,513

0,140

-

MJ3,5×0,6

3,658

3,181

3,110

0,071

3,075

2,915

0,160

-

MJ4×0,7

4,176

3,620

3,545

0,075

3,498

3,318

0,180

-

MJ5×0,8

5,195

4,560

4,480

0,080

4,421

4,221

0,200

-

MJ6×1

6,239

5,445

5,350

0,095

5,216

5,026

-

0,190

MJ7×1

7,239

6,445

6,350

0,095

6,216

6,026

-

0,190

MJ8×1

8,239

7,445

7,350

0,095

7,216

7,026

-

0,190

MJ10×1,25

10,280

9,288

9,188

0,100

8,994

8,782

-

0,212

MJ12×1,25

12,292

11,300

11,188

0,112

10,994

10,782

-

0,212

MJ14×1,5

14,334

13,144

13,026

0,118

12,775

12,539

-

0,236

MJ16×1,5

16,334

15,144

15,026

0,118

14,775

14,539

-

0,236

MJ18×1,5

18,334

17,144

17,026

0,118

16,775

16,539

-

0,236

MJ20×1,5

20,334

19,144

19,026

0,118

18,775

18,539

-

0,236

MJ22×1,5

22,334

21,144

21,026

0,118

20,775

20,539

-

0,236

MJ24×2

24,429

22,841

22,701

0,140

22,775

22,051

-

0,300

MJ27×2

27,429

25,841

25,701

0,140

25,775

25,051

-

0,300

MJ30×2

30,429

28,841

28,701

0,140

28,775

28,051

-

0,300

MJ33×2

33,429

31,841

31,701

0,140

31,351

31,051

-

0,300

MJ36×2

36,429

34,841

34,701

0,140

34,351

34,051

-

0,300

MJ39×2

39,429

37,841

37,701

0,140

37,351

37,051

-

0,300

1) Значение D3 mjn не установлено, но оно должно быть больше значения D. Значения для наружного диаметра D3 контролю не подлежат и являются исходными при проектировании резьбообразующего инструмента.

А.2 Предельные диаметры наружной и внутренней резьбы фитингов для размеров и полей допусков, рекомендуемых для авиакосмической техники, приведены в таблицах А.3 - А.5

Таблица А.3 - Предельные диаметры наружной резьбы фитингов для гидравлических систем с полем допуска 4h6h

В миллиметрах

Размер резьбы

Наружний диаметр

Средний диаметр

Внутренний диаметр1)

dmax

dmin

Td

d2 max

d2 min

Td2

d3 max

d3 min

Td3

MJ8×1

8

7,820

0,180

7,350

7,279

0,071

6,845

7,713

0,132

MJ10×1

10

9,820

0,180

9,350

9,729

0,071

8,845

8,713

0,132

MJ12×1,25

12

11,788

0,212

11,188

11,103

0,085

10,557

10,396

0,161

MJ14×1,5

14

13,764

0,236

13,026

12,936

0,090

12,268

12,087

0,181

MJ16×1,5

16

15,764

0,236

15,026

14,936

0,090

14,268

14,087

0,181

MJ18×1,5

18

17,764

0,236

17,026

16,936

0,090

16,268

16,087

0,181

MJ20×1,5

20

19,764

0,236

19,026

18,936

0,090

18,268

18,087

0,181

MJ22×1,5

22

21,764

0,236

21,026

20,936

0,090

20,268

20,087

0,181

MJ24×1,5

24

23,764

0,236

23,026

22,931

0,095

22,268

22,082

0,186

MJ27×1,5

27

26,764

0,236

26,026

25,931

0,095

25,268

25,082

0,186

MJ30×1,5

30

29,764

0,236

29,026

28,931

0,095

28,268

28,082

0,186

MJ33×1,5

33

32,764

0,236

32,026

31,931

0,095

31,268

31,082

0,186

MJ36×1,5

36

35,764

0,236

35,026

34,931

0,095

34,268

34,082

0,186

MJ39×1,5

39

38,764

0,236

38,026

37,931

0,095

37,268

37,082

0,186

MJ42×2

42

41,720

0,280

40,701

40,595

0,106

39,268

39,463

0,228

MJ48×2

48

47,720

0,280

46,701

46,589

0,112

45,691

45,457

0,234

MJ50×2

50

49,720

0,280

48,701

48,589

0,112

47,691

47,457

0,234

1) Значения для внутреннего диаметра d3, контролю не подлежат и являются исходными при проектировании резьбообразующего инструмента.

Таблица А.4 - Предельные диаметры наружной резьбы фитингов для гидравлических систем с полем допуска 4g6g

В миллиметрах

Размер резьбы

Наружний диаметр

Средний диаметр

Внутренний диаметр1)

dmax

dmin

Td

d2 max

d2 min

Td2

d3 max

d3 min

Td3

MJ8×1

7,974

7,794

0,180

7,324

7,253

0,071

6,819

6,687

0,132

MJ10×1

9,974

9,794

0,180

9,324

9,253

0,071

8,819

8,687

0,132

MJ12×1,25

11,972

11,76

0,212

11,16

11,075

0,085

10,529

10,368

0,161

MJ14×1,5

13,968

13,732

0,236

12,994

12,904

0,09

12,236

12,055

0,181

MJ16×1,5

15,968

15,732

0,236

14,994

14,904

0,09

14,236

14,055

0,181

MJ18×1,5

17,968

17,732

0,236

16,994

16,904

0,09

16,236

16,055

0,181

MJ20×1,5

19,968

19,732

0,236

18,994

18,904

0,09

18,236

18,055

0,181

MJ22×1,5

21,968

21,732

0,236

20,994

20,904

0,09

20,236

20,055

0,181

MJ24×1,5

23,968

23,732

0,236

22,994

22,899

0,095

22,236

22,05

0,186

MJ27×1,5

26,968

26,732

0,236

25,994

25,899

0,095

25,236

25,05

0,186

MJ30×1,5

29,968

29,732

0,236

28,994

28,899

0,095

28,236

28,05

0,186

MJ33×1,5

32,968

32,732

0,236

31,994

31,899

0,095

31,236

31,05

0,186

MJ36×1,5

35,968

35,732

0,236

34,994

34,899

0,095

34,236

34,05

0,186

MJ39×1,5

38,968

38,732

0,236

37,994

37,899

0,095

37,236

37,05

0,186

MJ42×2

41,962

41,682

0,280

40,663

40,557

0,106

39,653

39,425

0,228

MJ48×2

47,962

47,682

0,280

46,663

46,551

0,112

45,653

45,419

0,234

MJ50×2

49,962

49,682

0,280

48,663

48,551

0,112

47,653

47,419

0,234

1) Значения для внутреннего диаметра d3 контролю не подлежат и являются исходными при проектировании резьбообразующего инструмента.

Таблица А.5 - Предельные диаметры внутренней резьбы фитингов для гидравлических систем с полем допуска 4Н5Н

В миллиметрах

Размер резьбы

Наружний диаметр1)

Средний диаметр

Внутренний диаметр

D3 max

D2 max

D2 min

TD2

D1 max

D1 min

TD1

5H

MJ8×1

8,239

7,445

7,350

0,095

7,216

7,026

0,190

MJ10×1

10,239

9,445

9,350

0,095

9,216

9,026

0,190

MJ12×1,25

12,292

11,300

11,188

0,112

10,994

10,782

0,212

MJ14×1,5

14,334

13,144

13,026

0,118

12,775

12,539

0,236

МJ16×1,5

16,334

15,144

17,026

0,118

14,775

14,539

0,236

МJ18×1,5

18,334

17,144

21,026

0,118

16,775

16,539

0,236

MJ20×1,5

20,334

19,144

23,026

0,118

18,775

18,539

0,236

MJ22×1,5

22,334

21,144

26,026

0,118

20,775

20,539

0,236

MJ24×1,5

24,342

23,151

23,026

0,125

22,775

22,539

0,236

MJ27×1,5

27,342

26,151

26,026

0,125

25,775

25,539

0,236

MJ30×1,5

30,342

29,151

29,026

0,125

28,775

28,539

0,236

MJ33×1,5

33,342

32,151

32,026

0,125

31,775

31,539

0,236

MJ36×1,5

36,342

35,151

35,026

0,125

34,775

34,539

0,236

MJ39×1,5

39,342

38,151

38,026

0,125

37,775

37,539

0,236

MJ42×2

42,429

40,841

40,701

0,140

40,351

40,051

0,300

MJ48×2

48,439

46,841

46,701

0,150

46,351

46,051

0,300

MJ50×2

50,439

48,841

48,701

0,150

48,351

48,051

0,300

1) Значение D3 min не установлено, но оно должно быть больше значения D. Значения для наружного диаметра D3 контролю не подлежат и являются исходными при проектировании резьбообразующего инструмента.

А.3 Допуски шага и угла наклона боковой стороны профиля (6.8 и 6.9) приведены в таблице А.6 для резьбы болтов и гаек и в таблице А.7 для резьбы фитингов гидравлических систем

Таблица А.6

Номинальный диаметр резьбы d, мм

Шаг P, мм

Наружная резьба

Внутренняя резьба

∆ Р, мкм

a

∆ Р, мкм

a

1,6

0,35

9,2

1°45´

12,2

2°19´

2

0,4

9,7

1°37´

12,9

2°8´

2,5

0,45

10,4

1°32´

13,9

2°2´

3

0,5

11,1

1°28´

14,5

1°55´

3,5

0,6

12,2

1°21´

16,4

1°48´

4

0,7

12,9

1°13´

17,3

1°38´

5

0,8

13,9

1°9´

18,5

1°32´

6

1

16,4

1°5´

21,9

1°27´

7

8

10

1,25

17,3

0°55´

23,1

1°13´

12

1,25

19,6

1°2´

25,9

1°22´

14

1,5

20,8

0°55´

27,2

1°12´

16

18

20

22

24

2

24,5

0°49´

32,3

1°4´

27

30

33

36

39

Таблица А.7

Номинальный диаметр резьбы d, мм

Шаг Р, мм

Наружная резьба

Внутренняя резьба

∆ Р, мкм

a

∆ Р, мкм

a

8

1

16,4

1°2´

21,9

1°27´

10

12

1,25

19,6

1°2´



1°2´

14

1,5

20,8

0°55´

27,3

1°13´

16

18

20

22

24

21,9

0°58´

28,9

1°16´

27

30

33

36

39

42

2

24,5

0°49´

32,3

1°4´

48

25,9

0°51´

34,6

1°8´

50

Ключевые слова: резьба, метрическая резьба с повышенной усталостной прочностью, профиль, размеры, допуски, авиакосмическая техника



© 2013 Ёшкин Кот :-)
