Основные нормы взаимозаменяемости РЕЗЬБА МЕТРИЧЕСКАЯ Профиль Basic norms of interchangeability. Metric screw threads. Profile |
Дата введения 2004-01-01
1 Область применения
Настоящий стандарт распространяется на метрические резьбы общего назначения и устанавливает для них основной профиль.
Диаметры и шаги метрической резьбы - по ГОСТ 8724.
Основные размеры метрической резьбы - по ГОСТ 24705.
Допуски резьбы - по ГОСТ 16093 и ГОСТ 9000.
Дополнительные требования, отражающие потребности экономики страны, выделены курсивом.
2 Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 8724-2002 Основные нормы взаимозаменяемости. Резьба метрическая. Диаметры и шаги
ГОСТ 9000-81 Основные нормы взаимозаменяемости. Резьба метрическая для диаметров менее 1 мм. Допуски
ГОСТ 11708-82 Основные нормы взаимозаменяемости. Резьба. Термины и определения.
ГОСТ 16093-81 Основные нормы взаимозаменяемости. Резьба метрическая. Допуски. Посадки с зазором.
ГОСТ 24705-81 Основные нормы взаимозаменяемости. Резьба метрическая. Основные размеры
3 Определения и обозначения
3.1 Термины и определения - по ГОСТ 11708.
3.2 В настоящем стандарте приняты следующие обозначения:
D - номинальный наружный диаметр внутренней резьбы (номинальный диаметр резьбы);
d - номинальный наружный диаметр наружной резьбы (номинальный диаметр резьбы);
D2 - номинальный средний диаметр внутренней резьбы;
d2 - номинальный средний диаметр наружной резьбы;
D1 - номинальный внутренний диаметр внутренней резьбы;
d1 - номинальный внутренний диаметр наружной резьбы;
H - высота исходного треугольника;
Р - шаг резьбы.
4 Основной профиль

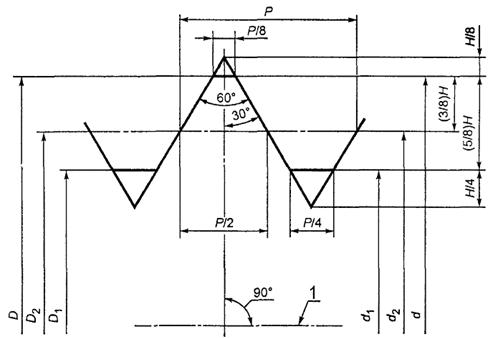

4.1 Основной профиль метрической резьбы, общий для наружной и внутренней резьбы, должен соответствовать указанному на рисунке 1. Основной профиль показан утолщенной линией.
4.2 Номинальный профиль наружной и внутренней резьбы определяется основным профилем и дополнительными требованиями к форме впадины резьбы, устанавливаемыми ГОСТ 9000 (для резьб диаметром менее 1 мм) и ГОСТ 16093 (для резьб диаметром от 1 мм и более).
1 - ось резьбы
Рисунок 1
4.3 Размеры элементов основного профиля метрической резьбы должны соответствовать таблице 1.
Размеры элементов определены по следующим формулам
Н = 0,866025404 Р; (1)
; (2)
; (3)
; (4)
. (5)
Таблица 1
В миллиметрах
|
H |
|
|
|
|
|
|
0,075 |
0,064952 |
0,040595 |
0,024357 |
0,016238 |
0,008119 |
|
0,08 |
0,069282 |
0,043301 |
0,025981 |
0,017321 |
0,008660 |
|
0,09 |
0,077942 |
0,048714 |
0,029228 |
0,019486 |
0,009743 |
|
0,1 |
0,086603 |
0,054127 |
0,032476 |
0,021651 |
0,010825 |
|
0,125 |
0,108253 |
0,067658 |
0,040595 |
0,027063 |
0,013532 |
|
0,15 |
0,129904 |
0,081190 |
0,048714 |
0,032476 |
0,016238 |
|
0,175 |
0,151554 |
0,094722 |
0,056833 |
0,037889 |
0,018944 |
|
0,2 |
0,173205 |
0,108253 |
0,064952 |
0,043301 |
0,021651 |
|
0,225 |
0,194856 |
0,121785 |
0,073071 |
0,048714 |
0,024357 |
|
0,25 |
0,216506 |
0,135316 |
0,081190 |
0,054127 |
0,027063 |
|
0,3 |
0,259808 |
0,162380 |
0,097428 |
0,064952 |
0,032476 |
|
0,35 |
0,303109 |
0,189443 |
0,113666 |
0,075777 |
0,037889 |
|
0,4 |
0,346410 |
0,216506 |
0,129904 |
0,086603 |
0,043301 |
|
0,45 |
0,389711 |
0,243570 |
0,146142 |
0,097428 |
0,048714 |
|
0,5 |
0,433013 |
0,270633 |
0,162380 |
0,108253 |
0,054127 |
|
0,6 |
0,519615 |
0,324760 |
0,194856 |
0,129904 |
0,064952 |
|
0,7 |
0,606218 |
0,378886 |
0,227332 |
0,151554 |
0,075777 |
|
0,75 |
0,649519 |
0,405949 |
0,243570 |
0,162380 |
0,081190 |
|
0,8 |
0,692820 |
0,433013 |
0,259808 |
0,173205 |
0,086603 |
|
1 |
0,866025 |
0,541266 |
0,324760 |
0,216506 |
0,108253 |
|
1,25 |
1,082532 |
0,676582 |
0,405949 |
0,270633 |
0,135316 |
|
1,5 |
1,299038 |
0,811899 |
0,487139 |
0,324760 |
0,162380 |
|
1,75 |
1,515544 |
0,947215 |
0,568329 |
0,378886 |
0,189443 |
|
2 |
1,732051 |
1,082532 |
0,649519 |
0,433013 |
0,216506 |
|
2,5 |
2,165063 |
1,353165 |
0,811899 |
0,541266 |
0,270633 |
|
3 |
2,598076 |
1,623798 |
0,974279 |
0,649519 |
0,324760 |
|
3,5 |
3,031089 |
1,894431 |
1,136658 |
0,757772 |
0,378886 |
|
4 |
3,464102 |
2,165063 |
1,299038 |
0,866025 |
0,433013 |
|
4,5 |
3,897114 |
2,435696 |
1,461418 |
0,974279 |
0,487139 |
|
5 |
4,330127 |
2,706329 |
1,623798 |
1,082532 |
0,541266 |
|
5,5 |
4,763140 |
2,976962 |
1,786177 |
1,190785 |
0,595392 |
|
6 |
5,196152 |
3,247595 |
1,948557 |
1,299038 |
0,649519 |
|
8 |
6,928203 |
4,330127 |
2,598076 |
1,732051 |
0,866025 |
