ТИПОВАЯ ИНСТРУКЦИЯ
ПО ЭКСПЛУАТАЦИИ ИНДИВИДУАЛЬНЫХ СИСТЕМ
ПЫЛЕПРИГОТОВЛЕНИЯ ПРЯМОГО ВДУВАНИЯ
С МЕЛЬНИЦАМИ-ВЕНТИЛЯТОРАМИ



РД 34.24.502-96







Разработано Акционерным обществом "Фирма по наладке и эксплуатации электростанций и сетей ОРГРЭС"

Исполнители Ф.М. ВЕКСЛЕР и Ю.Д. ДУДОРОВ

Утверждено Департаментом науки и техники РАО "ЕЭС России" 02.10.96

Начальник А.П. БЕРСЕНЕВ







Вводится в действие
с 01.03.98 г.

1. ВВЕДЕНИЕ

1.1. Настоящая Типовая инструкция (далее для краткости - Инструкция) устанавливает общий порядок, последовательность и условия выполнения основных технологических операций, обеспечивающих безаварийную и экономичную эксплуатацию индивидуальных замкнутых систем пылеприготовления прямого вдувания с мельницами-вентиляторами.

1.2. Инструкция распространяется на схему системы пылеприготовления, приведенную на рис. 1, имеющую преимущественное распространение на электростанциях СНГ с современными котельными установками, которые оснащены MB производства Сызранского завода тяжелого машиностроения (СЗТМ)¹. Характерные особенности и область применения указанной системы описаны в приложении 1.

Инструкция может распространяться на ранее изготовленные или вновь проектируемые котлы, оснащенные системами пылеприготовления с MB производства СЗТИ, Черновицкого машиностроительного завода (ЧМЗ) или других заводов, с учетом их особенностей.

________________

¹ В настоящее время АО "Тяжмаш".

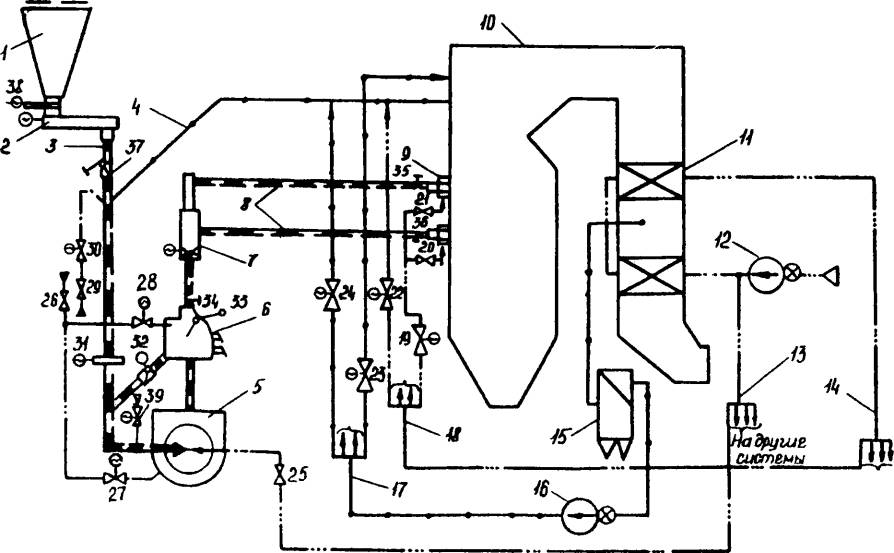

Рис. 1. Индивидуальная система пылеприготовления прямого вдувания
с мельницами-вентиляторами:

1.3. Инструкция составлена применительно к системам пылеприготовления, оснащенным контрольно-измерительной аппаратурой, автоматическими регуляторами, технологическими защитами, блокировками и сигнализацией в объеме, необходимом для их надежной и экономичной эксплуатации (приложение 2), и соответствующим "Объему и техническим условиям на выполнение технологических защит систем пылеприготовления котельных установок: РД 34.35.119-94" (М.: СПО ОРГРЭС, 1996) и "Методическим указаниям по объему технологических измерений, сигнализации, автоматического регулирования на тепловых электростанциях: РД 34.35.101-88" (М.: СПО Союзтехэнерго, 1990).

1.4. Инструкция обязательна для инженерно-технического персонала электростанций, занимающегося организацией эксплуатации, и должна применяться при составлении местных инструкций по эксплуатации индивидуальных замкнутых систем пылеприготовления прямого вдувания с MB.

1.5. Инструкция составлена на основании указаний и требований "Правил взрывобезопасности топливоподач и установок для приготовления и сжигания пылевидного топлива" (М.: ВТИ им. Ф.Э.Дзержинского, 1990), "Правил техники безопасности при эксплуатации тепломеханического оборудования электростанций и тепловых сетей"  (М.: СПО ОРГРЭС, 1991), "Правил технической эксплуатации электрических станций и сетей Российской Федерации: РД 34.20.501-95" (М.: СПО ОРГРЭС, 1996), а также указаний и требований, содержащихся в "Сборнике распорядительных документов по эксплуатации энергосистем (теплотехническая часть)" (М.: СПО ОРГРЭС, 1991) и документации заводов - изготовителей пылеприготовительного оборудования по его эксплуатации.

При пересмотре названных документов или внесении в них изменений Инструкция также должна быть пересмотрена или в нее должны быть внесены соответствующие изменения.

1.6. Инструкция разработана взамен "Типовой инструкции по эксплуатации индивидуальных систем пылеприготовления прямого вдувания с мельницами-вентиляторами: РД 34.24.502-93" (М.: СПО ОРГРЭС, 1994), которая с выходом настоящей Инструкции отменяется.

1.7. Инструкция должна использоваться на электростанциях для разработки местных инструкций.

2. ОБЩИЕ УКАЗАНИЯ

2.1. Указания по организации эксплуатации
систем пылеприготовления

2.1.1. Допускайте к эксплуатации систему пылеприготовления только при:

полном соответствии требованиям материалов, указанных в п. 1.5 к пылеприготовительному оборудованию, его компоновке, оснащению системы пылеприготовления предохранительными клапанами, средствами пожаротушения, контрольно-измерительной аппаратурой, технологическими защитами, блокировками, сигнализацией и автоматическими регуляторами (см. п. 1.3);

наличии приемо-сдаточного акта системы пылеприготовления из монтажа;

наличии на щите управления котлом (энергоблоком) режимной карты котла с указаниями по ведению режимов системы пылеприготовления и местной инструкции по эксплуатации последней;

проведении инструктажа дежурного эксплуатационного персонала и проверки знания им правил взрывобезопасности, технической эксплуатации, противопожарной инструкции и местных инструкций по эксплуатации котла (энергоблока) и системы пылеприготовления.

Проконтролируйте при приемке системы пылеприготовления из монтажа и капремонта правильность установки в ГЗШ в месте ввода топлива специальных форсунок для впрыска воды и штуцеров для подачи пара, а также правильность выбранных сечении этих форсунок и штуцеров. Руководствуйтесь при этом разд. 1 "Руководящих указаний по проектированию узлов пылеприготовительных установок" (М.: Информэнерго, 1979).

2.1.2. Организуйте пуск системы пылеприготовления, принятой из монтажа, под руководством ответственного лица, имеющего опыт пуска и эксплуатации аналогичных систем и назначаемого руководством электростанции.

2.1.3. Выявите и устраните небрежности монтажа, а также проектные и конструктивные недостатки, предопределяющие отложения пыли в тракте системы пылеприготовления. Для этого принятую в эксплуатацию после монтажа или реконструкции систему пылеприготовления периодически останавливайте ориентировочно через каждые 800 - 400 ч ее работы, производите тщательный осмотр ее тракта через люки и лазы и устраняйте обнаруженные недостатки.

Организуйте специальную комиссию и выполните контрольный осмотр тракта системы пылеприготовления не позднее чем через 2000 ч ее наработки с оформлением специального акта и разработкой мероприятий по устранению всех мест отложений пыли.

2.1.4. Организуйте проведение испытаний системы пылеприготовления, с учетом результатов которых разработайте режимную карту котла, содержащую в том числе полные и конкретные указания по ведению оптимального режима систем пылеприготовления в предусмотренном проектом и условиями эксплуатации диапазоне нагрузок.

Проводите испытания системы пылеприготовления перед каждым капитальным ремонтом котла и после него.

2.1.5. Организуйте при подачах топлива в БСУ обязательное включение в работу металло- и щепоуловителей, установленных в тракте топливоподачи.

2.1.6. Разработайте и внедрите графики выполнения следующих профилактических мероприятий:

проведения испытаний для проверки правильности и корректировки указаний режимной карты;

проверки плотности (присосов) тракта систем пылеприготовления, работающих под разрежением;

полной сработки топлива из БСУ;

включения в работу системы пневмообрушения в БСУ;

проверки контрольно-измерительной аппаратуры и аппаратуры технологических защит, блокировок, сигнализации и автоматических регуляторов;

проверки исправности электрооборудования, кабелей электропитания и управления, а также заземления корпусов пылеприготовительного оборудования;

проверки постоянной готовности к работе стационарных систем и ручных средств пожаротушения;

проверки исправности стационарного освещения зоны размещения пылеприготовительного оборудования (освещение должно соответствовать требованиям СНиП 11-4-79 "Естественное и искусственное освещение" и "Санитарных правил организации технологических процессов и гигиенических требований к производственному оборудованию" от 04.04.73 № 1042-73);

проверки запыленности атмосферного воздуха в котельном цехе, которая не должна превышать 10 мг/м³;

проверки качества масла в редукторах привода питателя сырого топлива и в системе маслоснабжения подшипников с принудительной и картерной жидкой смазкой.

2.1.7. Установите с учетом местных условий эксплуатации периодичность профилактического осмотра оборудования и тракта системы пылеприготовления машинистом-обходчиком и уборки грязи и пыли в зонах размещения пылеприготовительного оборудования.

2.1.8. Разработайте и выполняйте программы и планы технической учебы и противоаварийных игр для оперативного эксплуатационного персонала.

2.1.9. Организуйте плановое техническое обслуживание (ТО) и планово-предупредительный ремонт (ППР) систем пылеприготовления, для чего:

ведите учет наработки пылеприготовительного оборудования, основных его узлов и элементов;

ведите учет частоты и причины отказов систем пылеприготовления;

разработайте на основе фактических ресурсов безотказной работы отдельных узлов и элементов пылеприготовительного оборудования и внедрите график проведения ППР системы пылеприготовления.

2.2. Указания по составлению
местной инструкции

2.2.1. Используйте указания настоящей Инструкции с учетом конкретных особенностей имеющейся на электростанции системы пылеприготовления, пылеприготовительного оборудования и его компоновки.

2.2.2. Замените нумерацию арматуры и оборудования, указанную на рис. 1 и 2, принятой на электростанции нумерацией.

2.2.3. Конкретизируйте содержащиеся в Инструкции значения технологических параметров с учетом характеристик размалываемого топлива, местных условий эксплуатации и требований руководящих (см. п. 1.5).

2.2.4. Вносите принципиальные изменения в указания Инструкции только после согласования их содержания с Департаментом науки и техники РАО "ЕЭС России".

2.3. Общие ограничения в работе систем пылеприготовления

2.3.1. Не допускайте работу системы пылеприготовления  без включенных технологических защит, блокировок и сигнализации.

2.3.2. Не допускайте работу системы пылеприготовления с пылением. При обнаружении пыления немедленно примите меры к его устранению, вплоть до останова системы.

2.3.3. Не допускайте во всех режимах работы системы пылеприготовления (пуске, нормальной работе, останове, перерывах в подаче топлива):

температуры пылегазовой смеси на входе в MB выше 500 °С (уточните по инструкции завода-изготовителя);

температуры пылегазовой смеси за сепаратором выше значения, установленного § 2.31 Правил взрывобезопасности;

содержания кислорода в сухой пылегазовой смеси за сепаратором выше 16 %, если система пылеприготовления отнесена к системам с газовой сушкой и предельное значение температур по Правилам взрывобезопасности установлено с учетом этого условия. Для выполнения указанного условия на регулирующих клапанах присадки горячего 22 и холодного 39 воздуха (см. рис. 1) при пусконаладочных работах должны быть установлены ограничители открытия.

2.3.4. Немедленно останавливайте систему пылеприготовления в аварийных ситуациях, указанных в п. 7.1.1.

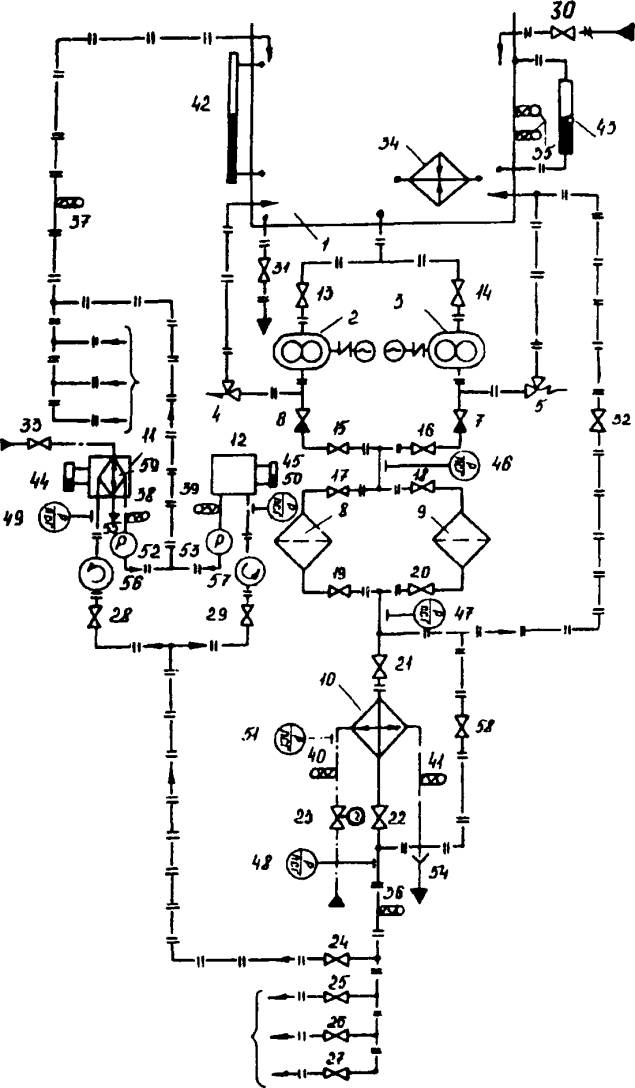

Рис. 2. Принципиальная схема жидкой смазки подшипников
для группы MB:

3. УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ

3.1. Соблюдайте при эксплуатации систем пылеприготовления требования и указания документов, приведенных в п. 1.5, не допуская ситуаций, угрожающих травмами обслуживающему персоналу.

Не допускайте;

нахождения в зоне размещения оборудования систем пылеприготовления посторонних лиц, не занятых оперативным обслуживанием или ремонтом оборудования;

производства ремонтных работ без наряда-допуска и обеспечения всех установленных мер безопасности;

производства ремонтных работ на работающей системе пылеприготовления, связанных: с применением газовой и электродуговой сварки; с нарушением эксплуатационной герметичности системы (вскрытие люков, лазов, замена диафрагм предохранительных клапанов);

производства любых ремонтных работ в зоне размещения оборудования системы пылеприготовления и в опасных пределах вблизи этой зоны, а также расшлаковку топки и шлакоудаляющих устройств котла при работе системы пылеприготовления в нестабильных режимах (при пуске, останове, перебоях в поступлении топлива);

загромождения зон размещения и обслуживания пылеприготовительного оборудования запасными частями, строительными и другими материалами;

нарушения графиков выполнения профилактических мероприятий, указанных в пп. 2.1.6 и 2.1.7;

обдувки сжатым воздухом и сухой уборки пыли с поверхностей оборудования, пылегазовоздухопроводов, полов перекрытий и других поверхностей в зоне размещения систем пылеприготовления.

3.2. Принимайте специальные меры, разработанные с учетом местных условий, для защиты персонала от горящей пыли, выброшенной из предохранительных клапанов и отраженной от стен перекрытий при взрыве в системе пылеприготовления.

Примечание. Дальность выбросов из предохранительных клапанов может достигать 15 - 20 м.

3.3. Не допускайте к проведению любых ремонтных работ и к осмотру системы пылеприготовления со вскрытием люков дверей и лазов персонал, спецодежда которого не соответствует требованиям "Типовых отраслевых норм бесплатной выдачи спецодежды, специальной обуви  и других  средств  индивидуальной защиты" (М.: Профиздат, 1988). Для этих случаев Нормами предусмотрены: суконный костюм, каска, кожаные ботинки, рукавицы и защитные очки.

3.4. Принимайте при вскрытии люков и лазов на остановленной и подготовленной к осмотру или ремонту системе пылеприготовления следующие меры безопасности:

удостоверьтесь в отсутствии посторонних предметов, препятствующих быстрому отходу в безопасное место в случае выброса горящей пыли через открываемый люк (лаз, дверь и т.д.) и наметьте путь отхода;

не наносите удары по корпусу оборудования или пылегазовоздухопроводу, в котором расположен открываемый люк, и не трогайте прилегающие шиберы во избежание взвихривания пыли;

находитесь сбоку от открываемого люка со стороны его петель, используйте крышку люка в качестве экрана-отражателя в случае выброса горящей пыли;

открывайте люк медленно и постепенно, крепко удерживая его крышку во избежание ее резкого захлопывания или открывания под действием собственной массы, разрежения или давления.

3.5. Содержите в порядке и постоянной готовности все противопожарные средства:

стационарные системы пожаротушения в БСУ, пылегазовом тракте системы пылеприготовления, зоне размещения пылеприготовительного оборудования;

огнетушители, ящики с песком, лопаты и остальной ручной противопожарный инвентарь, для нахождения которого установите постоянные, четко обозначенные места.

3.6. Ликвидируйте обнаруженные отложения горящей пыли осторожно заливая их водой через стволы-распылители, не допуская взвихривания пыли.

4. ПОДГОТОВКА СИСТЕМЫ
ПЫЛЕПРИГОТОВЛЕНИЯ К РАБОТЕ

4.1. Общие указания

4.1.1. Убедитесь в прекращении всех ремонтных работ, отсутствии ремонтного персонала на местах производства работ, а также посторонних предметов вблизи подготавливаемого к пуску оборудования и закрытии всех нарядов-допусков на ремонт оборудования подготавливаемой системы пылеприготовления.

4.1.2. Осмотрите систему пылеприготовления и при длительном ее простое (свыше 8 ч, уточните по местным условиям) убедитесь в отсутствии очагов горения в БСУ и питателе топлива, в корпусе и входном патрубке MB, сепараторе, пыледелителе, пылепроводах, отключающих клапанах и других элементах.

Очаги горения выявляйте по запаху гари, дыму, повышенному нагреву отдельных элементов оборудования и участков тракта, устанавливаемому визуально и на ощупь.

Выявленные очаги горения немедленно ликвидируйте, залив тлеющие отложения водой через стволы-распылители. Закройте люки.

Проведение дальнейшей подготовки и пуск системы пылеприготовления до ликвидации очагов горения запрещается.

4.1.3. Производите осмотр системы пылеприготовления, пускаемой после монтажа или реконструкции, со вскрытием всех люков; контрольный внутренний осмотр производите не позднее чем через 2000 ч наработки, (§ 4.2.4 ПТЭ).

4.1.4. Подготовьте и пустите систему жидкой смазки подшипников MB, если она не работала, в соответствии с п. 4.3.

Если маслостанция работает, откройте вентиль 24 (см. рис. 2) подачи масла на подшипники подготавливаемой мельницы, контролируя его поступление по реле протока масла 52 и 53 и указателям течения масла 56 и 57.

Проверьте и при необходимости подрегулируйте работу системы жидкой смазки аналогично пп. 4.3.12 и 4.3.13.

4.2. Подготовка оборудования
пылегазового тракта

4.2.1. Осмотрите подшипники и редукторы с жидкой и консистентной смазкой всех вращающихся механизмов подготавливаемой системы пылеприготовления (см. рис. 1): питателя топлива 2, электродвигателя MB 5, воздухоохладителя электродвигателя MB и др.

Убедитесь в отсутствии повреждений корпусов и уплотнений подшипников. Проверьте уровень масла в подшипниках, имеющих жидкую картерную смазку, а также наличие смазки в подшипниках с густой смазкой.

В механизмах с жидкой смазкой ее уровень должен находиться в рабочем диапазоне, отмеченном на маслоуказателях.

Подшипники с консистентной смазкой должны быть заполнены смазкой на 2/3 свободного объема их корпусов. Марка и периодичность замены смазки устанавливаются инструкциями заводов-изготовителей оборудования.

4.2.2. Проверьте плотность закрытия люков на MB 5, питателе топлива 2, сепараторе 6 и другом пылеприготовительном оборудовании.

4.2.3. Проверьте исправность диафрагм предохранительных клапанов (на них не должно быть пробоев, неплотностей и посторонних предметов).

4.2.4. Проверьте соответствие положения регуляторов высоты слоя топлива на столе питателя 2 указанию режимной карты. Убедитесь в работоспособности сигнализатора обрыва топлива.

4.2.5. Проверьте положение клапана 32 и регулирующего органа 33 сепаратора и установите их в соответствии с указаниями режимной карты.

4.2.6. Проверьте наличие и исправность ограждений муфт и валов приводов MB 5 и питателя топлива 2.

4.2.7. Проверьте визуально исправность заземления и устройств аварийного отключения электродвигателей MB и питателя топлива.

4.2.8. Откройте запорные вентили 26 и 29 и проверьте наличие давления воды и пара в трубопроводах пожаротушения перед пылеприготовительной установкой. Давление воды должно быть около 0,5 МПа (5 кгс/см²), а пара до 1,5 МПа (15 кгс/см²).

4.2.9. Проверьте наличие топлива в бункере 1 и, если его недостаточно, потребуйте от начальника смены топливно-транспортного цеха (ТТЦ) заполнения бункера.

4.2.10. Осмотрите приводы к клапанам и проверьте: исправность механических рычагов-тяг (отсутствие изгибов, трещин, наличие шайб и шплинтов в шарнирных соединениях);

легкость хода и управления шиберами вручную по месту;

соответствие местных указателей (реперов) положения клапанов рискам на их осях;

рабочий диапазон перемещения шиберов.

Установите штурвалы КДУ и МЭО приводов клапанов в рабочее положение, обеспечивающее дистанционное управление клапанами от электропривода.

4.2.11. Дайте заявку дежурному оперативному персоналу электроцеха (ЭЦ) на сборку электрических схем и подачу напряжения на электродвигатели оборудования и на приводы дистанционного управления клапанами, которые находились в ремонте.

4.2.12. Вызовите дежурный персонал ЭЦ, а также цеха тепловой автоматики и измерений (ЦТАИ) для сборки, проверки и включения необходимых схем приборов, защит и блокировок.

4.2.13. Проверьте действие блокировки механизмов путем пробного включения питателя топлива при неработающей MB.

4.2.14. Откройте отсечной шибер 38 на течке из бункера к питателю топлива, шиберы: 31 на входе в MB и 34 за сепаратором.

4.2.15. Откройте запорный клапан 25 на трубопроводе воздуха, подаваемого на уплотнение MB.

4.2.16. Установите в необходимое положение, определяющее время прогрева системы пылеприготовления при пуске, клапан 24 присадки холодных газов в ГЗШ 4.

4.2.17. Установите в положение "Закрыто" клапан 22 на подводе присадки горячего воздуха в ГЗШ 4.

4.2.18. Откройте и отрегулируйте подачу охлаждающей воды на встроенный маслоохладитель блока подшипников MB вентилем 33 (см. рис. 2) и внешний воздухоохладитель электродвигателя MB (при его наличии).

4.2.19. Потребуйте от дежурного персонала ЦТ АИ и ЭЦ произвести проверку работоспособности технологических защит и блокировок без их воздействия на исполнительные механизмы (в испытательном положении) в случаях простоя системы пылеприготовления более 3 сут и выполнения ремонтных работ в цепях защит во время простоев меньшей продолжительностью.

4.2.20. Получите подтверждение о вводе в работу устройств и схем управления: электрическими защитами; технологическими защитами; блокировками и сигнализацией.

Пуск системы пылеприготовления с неисправной системой защит и блокировок запрещен.

4.2.21. Подайте напряжение на лампы подсветки табло световой сигнализации нажатием кнопки их проверки и при наличии перегоревших ламп (отдельные табло не подсвечиваются) потребуйте от дежурного персонала ЦТАИ заменить их новыми.

4.3. Подготовка к пуску и пуск системы
жидкой смазки подшипников
мельниц-вентиляторов

4.3.1. Проверьте высоту уровня масла в баке-отстойнике 1 (см. рис. 2). В бак-отстойник можно заливать только очищенное масло надлежащего качества, рекомендованное заводом-изготовителем MB (индустриальное И-50А, турбинное 57, ГОСТ 20799-88). Уровень масла в баке-отстойнике должен составлять 0,5 - 0,7 высоты бака. Замена масла производится через 6 - 12 мес. нормальной работы или по результатам ежемесячного контроля состояния масла.

4.3.2. Произведите тщательный наружный осмотр масляных насосов 2 и 3 фильтров 8 и 9 маслоохладителя 10, корпусов подшипников 11 и 12, всей арматуры и контрольно-измерительных приборов (КИП).

4.3.3. Убедитесь в отсутствии протечек масла, включите электронагреватель 34 и переведите его на автоматическую работу от температурного реле 35.

4.3.4. Проверьте вращение масляных насосов 2 и 3 и фильтров 8 и 9, которые должны легко проворачиваться от руки.

4.3.5. Проверьте правильность настройки контрольно-измерительной аппаратуры, сигнализации и защит на требуемые по условиям эксплуатации давление и температуру масла (конкретизируйте в местной инструкции). Убедитесь в полном открытии запорных вентилей на соединительных (импульсных) линиях к манометрам (на схеме условно не показаны).

4.3.6. Убедитесь в полном закрытии или закройте вентиль 23 в трубопроводе охлаждающей воды и следующие вентили в маслопроводах:

31 - слива из бака-отстойника;

30 - заполнения бака-отстойника;

17 - перед рабочим фильтром;

18 и 20 - перед и за резервным фильтром;

58 - в байпасе маслоохладителя;

32 - в перемычке между напорным маслопроводом и баком-отстойником (при ее наличии);

25 -27 - подачи масла к подшипникам мельниц, не подготавливаемых к работе.

4.3.7. Откройте полностью или убедитесь в полном открытии следующих вентилей в маслопроводах:

13 и 14 - на стороне всасывания маслонасосов;

15 и 16 - после маслонасосов;

19 - за подготавливаемым к работе фильтром;

21 и 22 - перед и за маслоохладителем;

24 - подачи масла к подшипникам подготавливаемой к работе MB. Вентили 28 и 29 должны быть отрегулированы (при пуско-наладочных работах) так, чтобы при рабочем давлении масла за фильтром обычно 0,2 - 0,3 МПа (2 - 3 кгс/см²) обеспечить необходимый проток масла через каждый подшипник.

4.3.8. Проверьте температуру масла в баке-отстойнике и при ее значении в пределах 40 - 60 °С включите в работу маслонасос 2.

4.3.9. Убедитесь по показаниям манометра 46, термометра 35 и циркуляции масла в баке-отстойнике в нормальной работе маслонасоса, предохранительного клапана 4 и обратного клапана 7.

При возникновении в работающем маслонасосе посторонних шумов, периодических ударов, повышенной вибрации и других неисправностях немедленно остановите маслонасос.

4.3.10. Проверьте работу предохранительных клапанов 4 и 5, для чего:

а) поднимите давление в напорном маслопроводе до 0,6 МПа (6 кгс/см²) прикрытием вентиля 21 (см. рис. 2) и, если через 30 - 60 с не сработает защита по повышенному давлению масла, отключите маслонасос, уменьшите рабочее давление клапана 4, включите маслонасос;

б) подрегулируйте предохранительный клапан 4 в соответствии с инструкцией завода-изготовителя, если давление масла после включения маслонасоса стабилизируется ниже необходимого;

в) для настройки предохранительного клапана 5 остановите маслонасос 2, включите маслонасос 3 и выполните операции п. а и п. б.

4.3.11. Откройте полностью вентиль 17 перед рабочим электрофильтром 8 и подайте масло на подшипники 11 и 12 подготавливаемой к работе MB. Убедитесь в нормальной работе маслосистемы и КИП в отсутствии утечек масла, нормальном поступлении масла через сливной маслопровод.

Проверьте уровень масла в баке-отстойнике 1 и при необходимости долейте масло до рабочего уровня (см. п. 4.3.1).

4.3.12. Оставьте в работе маслонасос 3 до восстановления температуры масла в баке-отстойнике до рабочего диапазона температур 40 - 60 °С.

4.3.13. Проверьте и подрегулируйте вентилями 28 и 29 в соответствии с инструкцией завода-изготовителя MB подачу масла на подшипники, наблюдая за протоком масла по указателям его течения 56 и 57, уровнемерам масла 44 и 45 корпуса подшипников и давлением масла по манометрам 49 и 50 перед подшипниками.

4.3.14. Отрегулируйте вентилем 16 или 32 по манометру 47 рабочее давление масла за фильтрами - 0,2 - 0,3 МПа (2 - 3 кгс/см²), уточните по местным условиям эксплуатации. Проверьте показания всех КИП и убедитесь в отсутствии отклонений от нормальных параметров.

4.3.15. Проверьте действие автоматического включения в работу резервного маслонасоса (АВР) и восстановите рабочее давление масла за фильтрами, для чего:

поставьте ключ АВР в положение "Сблокировано";

отключите маслонасос 3 и убедитесь в автоматическом включении маслонасоса 2 при понижении давления за фильтрами до 0,70 Р_раб;

проверьте и при необходимости подрегулируйте вентилем 16 или 32 давление за фильтрами.

4.3.16. Контролируйте температуру масла в баке-отстойнике 1 и температуру подшипников 11 и 12. При прогреве масла в баке-отстойнике системы жидкой смазки, работающей хотя бы на подшипники одной MB, до 60 °С, откройте вентиль 23 на подводе охлаждающей воды к маслоохладителю. Давление воды должно быть на 0,03 - 0,05 МПа (0,3 - 0,5 кгс/см²) ниже рабочего давления масла.

5. ВКЛЮЧЕНИЕ СИСТЕМЫ ПЫЛЕПРИГОТОВЛЕНИН
В РАБОТУ

5.1. Общие указания

5.1.1. Выполняйте операции по пуску пылеприготовительного оборудования и регулированию технологических параметров системы пылеприготовления со щита управления котлом (энергоблоком).

5.1.2. Предупреждайте о каждом включении в работу пылеприготовительного оборудования машиниста-обходчика, который в момент пуска оборудования должен находиться на месте, у кнопки аварийного отключения, и обязан немедленно отключить пускаемое оборудование в случае явных нарушений в его работе (при сильной вибрации, постороннем шуме в корпусе, пробое диафрагмы предохранительных клапанов и др.).

5.1.3. Контролируйте продолжительность разворота пускаемого оборудования по показанию амперметра его электродвигателя (стрелка амперметра показывает пусковой ток или зашкалена). При превышении максимально допустимой продолжительности разворота электродвигателя, установленной инструкцией завода-изготовителя, немедленно отключите электродвигатель (продолжительность разворота каждого электродвигателя и предельные значения пусковых токов укажите в местных инструкциях с привязкой к конкретному оборудованию, приводом которого он служит).

5.1.4. Производите повторный пуск электродвигателя только с разрешения начальника смены ЭЦ после обязательной проверки электрической и механической части оборудования, приводом которого он является.

5.1.5. Убедитесь (при включении в работу первой системы пылеприготовления на котле) в том, что температура дымовых газов в поворотном газоходе котла 10 (см. рис. 1) за топкой не ниже минимально допустимого значения, соответствующего тепловой нагрузке топки, при которой обеспечивается устойчивое воспламенение пыли (в местной инструкции назовите конкретное значение этой температуры, определив его на основании указаний § 4.3.19 ПТЭ).

5.1.6. Включите в работу вторую и последующие системы пылеприготовления на котле в соответствии с рекомендациями инструкции по эксплуатации котла и готовностью систем пылеприготовления к работе.

5.1.7. Приведите в соответствие суммарную производительность работающих систем пылеприготовления с тепловой нагрузкой котла (после включения в работу второй и последующих систем пылеприготовления).

При наличии необходимых условий (количестве работающих систем пылеприготовления, тепловой нагрузке котла и др.) подключите включенную схему пылеприготовления к регулятору топлива или к групповому управлению расхода топлива на работающие системы пылеприготовления.

5.2. Пуск системы пылеприготовления

5.2.1. Включите вентилятор охлаждения электродвигателя MB (при наличии внешнего воздушного охлаждения).

5.2.2. Откройте подачу пара вентилем 27 (см. рис. 1) через специальные сопла на входе в MB.

5.2.3. Включите электродвигатель MB 5. Контролируйте запуск электродвигателей в соответствии с инструкцией завода-изготовителя. При пуске электродвигателей с фазным ротором контролируйте продолжительность разворота и максимальный ток на каждой ступени.

При первом пуске после ремонта с откатыванием патрубка получите подтверждение от машиниста-обходчика об отсутствии задеваний в размольной камере и повышенных вибрациях.

5.2.4. Удостоверьтесь по сигнальным лампам (при их наличии), по сообщению дежурного персонала ЦТАИ в автоматическом вводе в работу технологических защит в системе маслоснабжения MB, действующих на останов при:

понижении давления масла перед подшипниками по манометрам 49 и 50 (см. рис. 2) до второго предела - обычно 0,1 МПа (≈ 1 кгс/см²);

отсутствии протока масла по реле 52 и 53 (см. рис. 2) в сливных маслопроводах за подшипниками MB.

5.2.5. Закройте вентиль 27 (см. рис. 1) подачи пара на вход MB через 2 мин после его открытия (уточните в местной инструкции).

5.2.6. Включите в работу питатель угля 2 (см. рис. 1) после разворота MB и повышения температуры пылегазовой смеси за сепаратором до 80 - 100 °С. Откройте полностью клапан 19 подачи вторичного воздуха на горелки.

5.2.7. Получите от дежурного персонала ЦТАИ подтверждение об автоматическом вводе в работу технологической защиты, действующей при прекращении поступления топлива в питатель на включение вибраторов или сопл пневмообрушения, установленных на БСУ.

5.2.8. Контролируйте воспламенение пыли в основных горелках 9 пускаемой системы пылеприготовления по датчикам пламени, росту температур по газовому тракту котла и другим показателям, указанным в Инструкции по эксплуатации котла. Если пыль не загорелась или погас факел в топке, в соответствии с § 4.3.44 ПТЭ аварийно остановите систему пылеприготовления согласно разд. 7 настоящей Инструкции.

5.2.9. Отрегулируйте режим работы системы пылеприготовления в соответствии с режимной картой и требуемой тепловой нагрузкой котла.

Включите в работу регулятор температуры пылегазовой смеси за сепаратором.

6. УПРАВЛЕНИЕ СИСТЕМОЙ ПЫЛЕПРИГОТОВЛЕНИЯ
И КОНТРОЛЬ ЗА РЕЖИМОМ ЕЕ РАБОТЫ

6.1. Используйте параллельную работу всех исправных систем пылеприготовления на котле с одинаковыми расходами топлива в диапазоне нагрузок 60 - 100 % номинальной, так как это является одним из основных условий повышения надежности и экономичности работы каждой системы пылеприготовления и котла в целом (§ 4.2.1 ПТЭ).

6.2. Не допускайте работу системы пылеприготовления без включенных технологических блокировок, зашит, сигнализации и автоматических регуляторов. Требуйте от персонала ЦТАИ своевременных проверок и постоянной работоспособности блокировок, зашит, сигнализации и автоматических регуляторов.

6.3. Ведите режим работы системы пылеприготовления в соответствии с указаниями режимной карты, составленной на основании испытаний и опыта эксплуатации и учитывающей особенности оборудования системы пылеприготовления и котла.

Контролируйте режимы работы оборудования систем пылеприготовления по показаниям соответствующих КИП (см. приложение 2).

Требуйте от дежурного персонала ЦТАИ и ЭЦ обеспечения постоянной работоспособности и правильности показаний контрольно-измерительной аппаратуры.

6.4. Следите за равномерным и непрерывным поступлением топлива в MB по амперметрам электродвигателей мельницы и питателя топлива, регистратору температуры пылегазовой смеси за сепаратором, а также по сигнализатору обрыва подачи топлива. Для возможности косвенного контроля за производительностью питателя топлива в местной инструкции назовите конкретное значение токовой нагрузки электродвигателя питателя при его работе на холостом ходу.

6.4.1. Не допускайте снижения уровня топлива в бункерах ниже 1/3 высоты бункера (за исключением случаев плановой сработки топлива из бункера). Требуйте от начальника смены топливоподачи  своевременного заполнения топливом бункеров работающих систем пылеприготовления.

6.4.2. Контролируйте постоянную готовность к работе систем побудительного движения топлива в БСУ (в местной инструкции конкретизируйте пневмо- и парообрушение, вибраторы и др.); не допускайте уменьшения давления в ресиверах системы пневмообрушения ниже 0,5 - 0,6 МПа (5 - 6 кгс/см², уточните в местной инструкции).

6.4.3. Включайте в работу системы побудительного движения топлива в БСУ (кроме вибраторов) в соответствии с графиком независимо от стабильности истечения топлива из бункеров в целях предотвращения условий для образования плотных отложений топлива на стенках БСУ.

Включение в работу систем побудительного движения топлива при обнаружении и БСУ очага горения категорически запрещается.

6.4.4. Осуществляйте в соответствии с графиком полное срабатывание топлива из БСУ с зачисткой из стенок от плотных отложений.

6.4.5. Эксплуатируйте питатели сырого топлива с постоянной высотой слоя топлива на столах скребковых и ленточных питателей (в местной инструкции конкретизируйте тип питателя и назовите высоту слоя топлива в миллиметрах).

Примечание. Высота слоя топлива для всех питателей одного котла устанавливается одинаковой и такого значения, при котором параллельная работа всех питателей топлива с минимальной частотой вращения их электродвигателей обеспечивает 60 % номинальной тепловой нагрузки котла. Увеличение подачи топлива каждым питателем обеспечивается увеличением частоты вращения их электродвигателей без изменения высоты слоя топлива.

6.5. Своевременно выявляйте отклонения от нормальных условий эксплуатации системы пылеприготовления и принимайте оперативные меры к устранению нарушений режима и неполадок в работе пылеприготовительного оборудования, действуя в соответствии с указаниями разд. 7.

6.6. Осматривайте¹ два раза в смену (уточните с учетом местных условий эксплуатации) систему пылеприготовления, контролируя:

отсутствие очагов горения в тракте системы пылеприготовления (см. п. 4.1.2);

нормальную работу пылеприготовительного оборудования и его приводов по отсутствию посторонних шумов, стука и скрежета в корпусах и подшипниках;

степень нагрева и вибрацию (на ощупь) подшипников оборудования и его приводов;

плотность тракта системы пылеприготовления - визуально по наличию пылений или явных присосов атмосферного воздуха, особенно через предохранительные клапаны, компенсаторы и гибы пылепроводов;

исправность ограждений соединительных муфт, валов и других вращающихся частей пылеприготовительного оборудования и их приводов;

освещенность мест установки пылеприготовительного оборудования и арматуры местных щитов, КИП и другой арматуры, требуя от персонала ЭЦ своевременной замены перегоревших электрических ламп в стационарной сети освещения.

_________________________

¹ Профилактический осмотр системы пылеприготовления производится машинистом-обходчиком, который обязан доложить результаты осмотра машинисту котла (энергоблока). Обнаруженные дефекты оборудования фиксируются в специальном журнале учета дефектов.

6.7. Контролируйте работу смазки подшипников и редукторов MB и питателя топлива.

6.7.1. Проверьте два раза в смену высоту уровня масла в редукторах и подшипниках с картерной смазкой по уровнемерам и с помощью щупа. При необходимости долейте масло так, чтобы его уровень находился в указанных пределах.

Проверяйте визуально отсутствие течи масла и состояние уплотнений.

6.7.2. Производите своевременно (по графику, составленному по указаниям заводов-изготовителей и из опыта эксплуатации) добавку консистентной смазки в подшипники с густой смазкой.

6.7.3. Осматривайте два раза в смену (уточните с учетом местных условий эксплуатации) станцию жидкой смазки, проверяя:

высоту уровня масла в баке-отстойнике 1 по уровнемерам 42 и 43 (см. рис. 2), которая должна находиться в пределах 0,5 - 0,7 высоты бака;

температуру масла в баке-отстойнике по термометру 35, значение которой не должно выходить за пределы 35 - 60 °С;

давление масла в маслопроводе за фильтрами (манометр 47), которое должно находиться в пределах 0,2 - 0,3 МПа (2 - 3 кгс/см², уточните по местным условиям). При необходимости подрегулируйте давление вентилем 15 или 32 после работающего маслонасоса 2;

гидравлическое сопротивление фильтра (разницу давлений, измеряемых манометрами 46 и 47), которое не должно превышать 0,08 МПа (0,8 кгс/см²). При превышении указанного давления производите очистку фильтра в соответствии с п. 6.7.4;

давление и расходы масла на каждый подшипник MB по манометрам 49 и 50, указателям течения 56 и 57 и уровню масла в подшипниках. При необходимости подрегулируйте расход и давление масла вентилем расхода масла на подшипник (например, 28);

давление и расход охлаждающей воды по манометру 51 и свободному протоку 54 на маслоохладитель маслостанции и по свободному протоку 55 на встроенный маслоохладитель в блоке подшипников MB;

температуру масла после маслоохладителя по термометру 36, которая должна быть на 5 - 10 °С ниже (уточните по местным условиям), чем температура масла в баке-отстойнике при работе всех подключенных к маслосистеме MB. При необходимости проверьте температуру охлаждающей воды перед маслоохладителем и после него по термометрам 40 и 41 и увеличьте расход охлаждающей воды открытием вентиля 23. При увеличении расхода не допускайте повышения давления охлаждающей воды по манометру 51 до уровня на 0,03 - 0,05 МПа (0,3 - 0,5 кгс/см²) ниже, чем давление масла перед маслоохладителем по манометру 47;

плотность корпусов оборудования, маслопроводов, соединительных линий к манометрам, уплотнений по отсутствию подтеков масла.

Не допускайте попадания масла на работающее оборудование, фундаменты и строительные конструкции. Необходимо немедленно убрать остатки масла.

6.7.4. Производите вручную (при отсутствии автоматической системы) при повышении сопротивления работающего фильтра очистки масла, например 8, выше 0,08 МПа (0,8 кгс/см²) по манометрам 46 и 47 его очистку в следующем порядке:

включите в работу резервный фильтр 9, открыв вентили 18 и 20 перед и за ним;

отключите работающий фильтр 8, закрыв вентили 17 и 19 перед и за ним;

проверните несколько раз маховик отключенного фильтра;

удалите через специальный сливной маслопровод в нижней части фильтра в заранее подготовленную емкость загрязненное масло с механическими примесями;

проверьте эффективность выполненной очистки, включив очищенный фильтр в работу, отключив резервный, и зафиксируйте разность давлений по манометрам 46 и 47 в соответствии с предыдущими операциями настоящего пункта. При удовлетворительном качестве очистки отключите очищенный фильтр и резерв. При неудовлетворительной очистке повторите ее и в случае необходимости потребуйте от ремонтного персонала очистки со вскрытием фильтра.

6.7.5. Требуйте от персонала химической лаборатории выполнения один раз в 2 мес. (уточните с учетом местных условий эксплуатации) отбора проб масла из нижней точки бака-отстойника 1, корпусов подшипников и редукторов с картерной смазкой для проведения химического анализа проб и выдачи заключения о пригодности масла для дальнейшей эксплуатации. На основе заключения химической лаборатории планируйте и осуществляйте своевременную замену отработавшего свой ресурс масла новым.

Производите смену масла в системе жидкой смазки только при полном ее останове. В бак-отстойник заливается масло И-50А ГОСТ 20799-88 (уточняется по инструкции завода-изготовителя MB и техническому паспорту станции жидкой смазки). Производите смену масла в подшипниках и редукторах с картерной смазкой только при остановленном механизме. Марка масла должна соответствовать требованиям заводов-изготовителей.

Одновременно с заменой отработавшего масла производите промывку системы жидкой смазки или корпусов подшипников и редукторов с картерной смазкой и соответствии с указаниями заводов - изготовителей.

6.8. Записывайте в специальном журнале один раз в сутки значения присосов воздуха в каждую систему пылеприготовления, определяемые по разрежению перед MB и перепаду статических давлений на верхней части ГЗШ. Время, объем измерений и режим работы системы пылеприготовления уточняются с учетом местных условий эксплуатации. Желательно проводить эти измерения при нагрузке, близкой к номинальной, например во время вечернего максимума нагрузок.

Требуйте от персонала цеха наладки один раз в месяц определения значений присосов в каждую систему пылеприготовления.

Планируйте и осуществляйте на основании результатов измерений присосов своевременный останов системы пылеприготовления для приведения ее плотности в соответствие с требованиями § 4.2.10 ПТЭ.

6.9. Ведите в суточной ведомости четкий ежесменный учет включений и переключений оборудования системы пылеприготовления. Ведите в специальном журнале учет продолжительности работы каждой MB с фиксацией на конец каждой смены времени их наработки за смену и суммарной продолжительности работы после каждой замены ротора и ремонта языковой брони.

Подготавливайте заявки, планируйте совместно с ремонтным персоналом и осуществляйте плановые остановы системы пылеприготовления в профилактический ремонт для:

своевременной замены ротора MB, поворота или замены угловой брони;

контроля за состоянием указанных элементов и другого оборудования системы пылеприготовления;

устранения выявленных при ежесменных осмотрах дефектов оборудования.

7. ОСТАНОВ СИСТЕМЫ ПЫЛЕПРИГОТОВЛЕНИЯ

7.1. Общие указания

7.1.1. Немедленно остановите систему пылеприготовления при следующих аварийных ситуациях:

взрыве в системе пылеприготовления;

во всех случаях, непосредственно угрожающих безопасности людей, например при поражении электрическим током от токоподводов или электродвигателя, захвате вращающимися механизмами и т.д.;

несрабатывании технологических защит по аварийному останову котла или системы пылеприготовления;

опасной вибрации корпусов подшипников MB, питателя топлива, их электродвигателей и редукторов (конкретные значения опасных вибраций для каждого механизма уточните в местных инструкциях в соответствии с указаниями заводов-изготовителей);

появлении ударов, стука и скрежета в размольной камере MB, которые могут быть вызваны попаданием посторонних предметов вместе с топливом, а также задевании ротора о корпус;

нагреве подшипников вращающихся механизмов системы пылеприготовления или электродвигателей выше 80 °С;

появлении искр или дыма из электродвигателей, токоподводящих кабелей или подшипников.

7.1.2. Сообщите немедленно начальнику смены котлотурбинного (котельного) цеха об аварийном останове системы пылеприготовления и других принятых мерах.

7.1.3. Своевременно останавливайте систему пылеприготовления по заявке ремонтного персонала для проведения планового технического обслуживания и предупредительного ремонта оборудования и пылегазовоздухопроводов в целях предотвращения отказов в их работе. Требуйте от ремонтного персонала устранения во время плановых остановов всех замеченных дефектов оборудования, КИП, защит, блокировок и др.

7.1.4. Останавливайте систему пылеприготовления в случаях, не указанных в п. 7.1.1 настоящей Инструкции, с разрешения начальника смены котлотурбинного (котельного) цеха.

7.1.5. Фиксируйте в оперативном журнале время: останова системы пылеприготовления и его причины; подачи заявок на разборку электрических схем и цепей питания электродвигателей и приводов арматуры, а также собственно разборки схем;

выполнения мероприятий по обеспечению безопасных условий для ремонта системы пылеприготовления;

допуска к работе по наряду ремонтного персонала.

7.2. Плановый останов в ремонт
со сработкой топлива из бункера

7.2.1. Производите плановый останов системы пылеприготовления со сработкой топлива из бункера сырого угля при планируемой продолжительности простоя свыше максимально допустимой по условиям самовозгорания топлива и образования плотных отложений и сводов в бункере (в местной инструкции назовите конкретную максимально допустимую продолжительность простоя системы пылеприготовления с топливом в бункере, установленную с учетом конкретных условий эксплуатации).

7.2.2. Осмотрите работающую систему пылеприготовления и зафиксируйте обнаруженные дефекты пылеприготовительного оборудования и тракта пылегазовоздухопроводов в журнале учета дефектов.

Проверьте показания всех КИП. Удостоверьтесь в отсутствии перегоревших ламп подсветки табло световой сигнализации (см. п. 4.2.21).

7.2.3. Предупредите начальника смены ТТЦ о подготавливаемом останове системы пылеприготовления, потребуйте прекратить подачу топлива в ее бункер и организовать визуальный контроль за высотой уровня топлива в бункере.

7.2.4. Начните сработку топлива из бункера 1 (см. рис. 1), не изменяя режима работы системы пылеприготовления, с использованием но мере необходимости системы побуждения движения топлива из бункера (см. пп. 6.4.3 и 6.4.4).

7.2.5. Контролируйте уровень топлива в бункере. При снижении уровня до минимально допустимого (укажите в местной инструкции конкретную высоту минимально допустимого уровня) произведите следующие операции:

переключите на индивидуальное управление частотой вращения электродвигателя питателя топлива 2 (см. рис. 1);

увеличьте до максимально возможного значения высоту слоя топлива на столе питателя 2 и уменьшите до минимально допустимого значения частоту вращения электродвигателя питателя топлива таким образом, чтобы температура пылегазовой смеси за сепаратором 6 не превышала уровня начала срабатывания сигнализации (см. приложение 2);

контролируйте работу автоматического регулятора температуры пылегазовой смеси за сепаратором;

следите за стабильностью поступления топлива в питатель 2 и MB 5 по амперметрам их электродвигателей и температуре пылегазовой смеси.

При появлении перебоев в поступлении топлива подайте пар в мельницу и сепаратор, открыв вентили 27 и 28, отключите воздействие автоматического регулятора температуры пылегазовоздушной смеси за сепаратором на клапаны 22, 39 и 24 присадки воздуха и низкотемпературных дымовых газов в систему пылеприготовления, откройте полностью клапан 24, закройте полностью клапаны 22 и 39 и уменьшите температуру пылегазовоздушной смеси за сепаратором до минимально допустимого значения по условию отсутствия конденсации водяных паров (в местной инструкции назовите это значение температуры - см. п. 2.3.4 Правил взрывобезопасности).

При необходимости откройте вентиль 30 дистанционного впрыска воды в ГЗШ через специальные форсунки, задействованный в I пределе защиты от повышения температуры пылегазовой смеси за сепаратором. Используйте систему побуждения движения топлива в бункере 1 и обстукивайте нижнюю часть бункера вручную. Таким образом сработайте полностью топливо из бункера и питателя топлива.

7.2.6. Отключите питатель топлива 2 после полного срабатывания топлива из бункера 1 и питателя топлива 2.

7.2.7. Отключите MB 5 и вентилятор обдувки ее электродвигателя (при его наличии) сразу же после отключения питателя топлива 2. Проконтролируйте действие защиты (см. п. 2.1 приложения 2) на открытие вентиля 30 в трубопроводе подачи воды на впрыск в ГЗШ при повышении температуры пылегазовоздушной смеси за сепаратором до I предела и закрытие этого вентиля при понижении температуры за сепаратором ниже I предела. При сбоях в срабатывании защиты выполните эти операции вручную.

7.2.8. Закройте полностью клапан 24 присадки низкотемпературных дымовых газов и прикройте клапан 19 в воздухопроводе вторичного воздуха к горелкам котла до положения, обеспечивающего минимально необходимый для надежного охлаждения горелок расход воздуха (в местной инструкции назовите степень открытия клапана 19). Прекратите подачу пара в мельницу и сепаратор, закрыв вентили 27 и 28 после понижения температуры за сепаратором до 130 °С.

7.2.9. Закройте полностью после полного останова ротора запорные вентили 26 и 29 в трубопроводах подачи пара и распыленной воды в систему пылеприготовления, ремонтный шибер 34 за сепаратором и отсечной шибер 38 на выходе из бункера топлива, зафиксируйте в закрытом положении мигалку 37 в течке топлива 3 после питателя 2. Закройте ремонтные шиберы 35 и 36 в пылепроводах.

7.2.10. После понижения температуры за сепаратором до значения, установленного заводом-изготовителем мельницы (назовите в местной инструкции), закройте отсечной шибер 31 перед входным парубком MB.

7.2.11. Закройте полностью вентиль 24 (см. рис. 2) подачи масла на подшипники остановленной MB и вентиль 33 технической воды на встроенный маслоохладитель блока подшипников (при его наличии).

Проверьте рабочее давление масла в напорном маслопроводе станции жидкой смазки и, если оно превышает допустимое значение, понизьте его до номинального закрытием вентиля 15 после рабочего маслонасоса 2 или приоткрытием вентиля 32 в перемычке между напорным маслопроводом и баком-отстойником 1 (в местной инструкции укажите конкретное допустимое значение масла, см. п. 4.3.14).

7.2.12. Положите предупредительные плакаты: "Не включать - работают люди!" на ключи пуска и отключения электродвигателей питателя топлива, MB, а также на следующие шиберы, клапаны и вентили системы пылеприготовления (см. рис. 1):

отсечной шибер 31 перед MB;

вентиль 30 впрыска воды в ГЗШ;

управление лопаточным аппаратом пылеконцентратора (пыледелителя) 7;

клапан 24 присадки холодных газов;

клапан 22 присадки горячего воздуха;

клапан 39 присадки холодного воздуха на стороне всасывания MB;

вентили 27 и 28 в трубопроводах подачи пара в мельницу и сепаратор.

7.2.13. Дайте заявку начальнику смены ЭЦ и ЦТАИ на разборку электрических схем питания электродвигателей и приводов, указанных в п. 7.2.12.

После сообщения о разборке схем удостоверьтесь в том, что схемы разобраны, для чего:

убедитесь в том, что сигнальные лампы на ключах и мнемосхемах погасли;

квитируйте ключи в рабочее положение "Включено" и убедитесь в том, что электродвигатели и электроприводы не работают;

квитируйте ключи в положение "Выключено" и положите на них предупредительные плакаты.

7.2.14. Выведите из зацепления с редукторами штурвалы приводов арматуры, указанной в п. 7.2.12, и штурвалы приводов запорных вентилей и ремонтных шиберов, не оснащенных электроприводом:

шиберов 34, 35 и 36 (см. рис. 1) за сепаратором и в пылепроводах;

вентиля 26 на подводе пара в MB и сепаратор;

вентиля 29 на подводе воды в ГЗШ;

клапана 25 холодного воздуха на уплотнение вала MB.

Заприте эти штурвалы на цепь с замком и повесьте на них плакаты: "Не включать - работают люди!".

7.3. Плановый останов в ремонт со сработкой топлива
из питателя сырого угля

7.3.1. Выполните указания п. 7.2.2 и потребуйте от начальника ТТЦ прекратить подачу топлива в бункер останавливаемой системы пылеприготовления.

7.3.2. Потребуйте от дежурного персонала ЦТАИ отключить технологическую защиту, действующую на включение в работу средств побуждения топлива в бункере при прекращении выхода топлива из последнего (см. п. 2.7 приложения 2), и получите подтверждение об исполнении этого требования.

Примечание. Допускается отключение названной защиты посредством фиксирования подручными средствами ее первичного датчика в поднятом положении.

7.3.3. Выполните указания пп. 7.2.5 - 7.2.14, закрывая отсечной шибер 38 (см. рис.1) под бункером. Систему побуждения движения топлива в бункере не используйте (см. п. 7.3.2). После полного закрытия шибера 38 обстучите вручную стенки приемного патрубка питателя под этим шибером и отключите питатель.

7.4. Останов в резерв

7.4.1. Предупредите начальника смены ТТЦ об останове и потребуйте прекратить подачу топлива в бункер останавливаемой системы пылеприготовления.

7.4.2. Отключите электродвигатель MB и вентилятор его обдувки.

7.4.3. Проследите за действием технологических защит и блокировок, автоматически выполняющих операции по останову системы пылеприготовления после отключения электродвигателя мельницы (см. приложение 2). При нарушениях в работе защит и блокировок выполняйте операции по останову системы пылеприготовления вручную.

7.4.4. Отрегулируйте подачу вторичного воздуха на охлаждение горелок (см. п. 7.2.8), закройте запорный вентиль 29 (см. рис. 1) в трубопроводе подачи распыленной воды в ГЗШ и выполните указание п. 7.2.10.

7.4.5. При останове системы пылеприготовления в резерв на длительное время (продолжительность длительного простоя устанавливается главным инженером предприятия) отключите маслоснабжение подшипников мельницы, закрыв вентиль 24 (см. рис. 2), и прекратите подачу охлаждающей воды на встроенный маслоохладитель блока подшипников (при его наличии), закрыв вентиль 33.

7.5. Аварийный останов

7.5.1. Немедленно отключите электродвигатели MB в аварийных ситуациях, указанных в п. 7.1.1. Если аварийная ситуация не связана с питателем топлива, взрывом или аварийным остановом котла, требующим немедленного прекращения подачи пыли, питатель топлива отключите через 3 - 10 % времени выбега ротора.

7.5.2. Немедленно откройте вентиль 30 (см. рис. 1) подачи воды на впрыск в ГЗШ, если питатель топлива отключен одновременно с MB. Закройте вентиль 30, прекратив впрыск воды в ГЗШ, при уменьшении температуры пылегазовоздушной смеси за сепаратором ниже значения I предела, установленного п. 2.31 Правил взрывобезопасности.

7.5.3. Откройте вентили 27 и 28 в трубопроводах подачи пара в мельницу и сепаратор одновременно с отключением питателя сырого топлива.

7.5.4. Выполните дальнейшие операции по останову системы пылеприготовления в соответствии с пп. 7.2.8 - 7.2.14. Если по ходу аварийного останова удалось установить причину аварии, меры безопасности по подготовке к устранению причины аварии с разборкой необходимых схем могут приниматься в ограниченном объеме по распоряжению начальника смены котельного цеха, согласованному с руководством.

7.5.5. Осмотрите систему пылеприготовления после останова, обратив особое внимание на отсутствие очагов горения, зафиксируйте выявленные дефекты оборудования.

7.5.6. Произведите останов системы пылыприготовления после аварийного отключения питателя топлива в соответствии с пп. 7.2.7 - 7.2.11, немедленно подав распыленную воду в ГЗШ. Указания мер безопасности по подготовке к ремонту питателя 2 в соответствии с пп. 7.2.12 - 7.2.14 выполните для электродвигателя питателя 2, шибера 38, клапанов 24 и 22, вентилей 29 и 30, мигалки 37 (см. рис. 1).

7.6. Останов системы жидкой смазки
подшипников MB

7.6.1. Остановите систему жидкой смазки только после останова всех связанных с ней MB.

7.6.2. Снимите с блокировки резервный маслонасос и отключите работающий маслонасос, электронагреватель и автоматическую сигнальную аппаратуру.

7.6.3. Слейте масло из напорного маслопровода в бак-отстойник, для чего откройте вентиль 32 (см. рис. 2) на перемычке между напорным и сливным маслопроводами (при ее наличии) для подготовки маслостанции смене масла, промывке или ремонту.

7.6.4. Закройте вентили 13 - 16 на сторонах всасывания и нагнетания насосов 2 и 3.

7.6.5. Закройте вентили 17 - 20 перед фильтрами и за ними.

7.6.6. Закройте вентили 21 и 22 на входе масла в маслоохладитель и выходе из него.

7.6.7. Прекратите подачу воды на маслоохладитель, закрыв вентиль 23.

7.6.8. Дайте заявку начальнику смены ЭЦ о разборке электрической схемы цепей питания электродвигателей маслонасосов и электронагревателя, после получения сообщения о разборке схем удостоверьтесь в этом по погасанию сигнальных ламп и кратковременному квитированию ключей пуска и останова маслонасосов в рабочее положение. Квитируйте ключи в нерабочее положение.

8. ХАРАКТЕРНЫЕ НАРУШЕНИЯ
В РАБОТЕ СИСТЕМЫ ПЫЛЕПРИГОТОВЛЕНИЯ
И ДЕЙСТВИЯ ПО ИХ УСТРАНЕНИЮ

8.1. Контролируйте работу автоматических регуляторов, срабатывание защит и блокировок при возникновении нарушений режима работы системы пылеприготовления (устранение наиболее характерных нарушений режима работы системы пылеприготовления, представляющих опасность для жизни обслуживающего персонала и угрозу разрушения оборудования, предусмотрено действием автоматических регуляторов, технологических защит и блокировок, указанных в приложении 2). При неисправности регуляторов, защит или блокировок выполняйте необходимые операции вручную.

8.2. Немедленно реагируйте на предупреждения светозвуковой сигнализации об отклонении основных параметров от значений, указанных в режимной карте, предупреждая оперативными действиями развитие нарушений до аварийных ситуаций и не допуская тем самым срабатывания защит и аварийных остановов системы пылеприготовления.

8.3. Действуйте при устранении нарушений режимов работы системы пылеприготовления, не предусмотренных защитами и блокировками, в соответствии с рекомендациями Правил взрывобезопасности, ПТЭ, таблицей настоящей Инструкции с учетом комплекса указанных признаков и инструкциями заводов-изготовителей.

Приложение 1

ОПИСАНИЕ КОНСТРУКЦИИ
И ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
ОБОРУДОВАНИЯ СИСТЕМ ПЫЛЕПРИГОТОВЛЕНИЯ
С МЕЛЬНИЦАМИ-ВЕНТИЛЯТОРАМИ

В отечественной энергетике MB применяются обычно для одновременной сушки и размола высоковлажных бурых углей в индивидуальных замкнутых системах пылеприготовления прямого вдувания, т.е. в таких системах, в которых сушильный агент (топочные газы) отбирается и после сушки вместе с готовой пылью возвращается непосредственно в топку котла.

В соответствии с действующими нормами расчета и проектирования систем пылеприготовления число таких систем пылеприготовления, параллельно устанавливаемых на одном котле, зависит от его мощности и находится обычно в пределах от 4 до 8.

На рис. 1 показана наиболее широко распространенная в настоящее время схема системы пылеприготовления с MB и пылеконцентратором (пыледелителем).

Сушка топлива в этой системе пылеприготовления осуществляется топочными газами, забираемыми из верхней части топки котла 10 или за пароперегревателем. Температура газов перед MB 5 и после сепаратора 6 регулируется присадками холодных газов, отбираемых из конвективной шахты с помощью специального дымососа 16, и горячего воздуха после воздухоподогревателя 11. На схеме показана также возможность подачи холодных гибов через клапан 23 в топку котла для уменьшения шлакования топки.

Основная часть газового тракта до MB работает под разрежением 300 - 1000 Па (30 - 101 кгс/м²), тракт после MB работает под небольшим давлением 300 - 800 Па (30 - 80 кгс/м²).

Возможные изменения приведенной схемы могут быть связаны в основном с отсутствием одного или обоих средств регулирования температуры газа, а также пылеконцентратора 7 (пыледелителя). Поскольку эти изменения не приводят к серьезным изменениям в обслуживании системы пылеприготовления, в дальнейшем рассматривается только одна схема, используемая на мощных энергоблоках.

Основным элементом рассматриваемой системы пылеприготовления является MB, предназначенная для одновременного размола топлива, а также сушки и транспортирования готовой пыли топочными газами. В качестве примера на рис. П1.1 показана принципиальная конструкция MB 3300/800/490 СЗТМ.

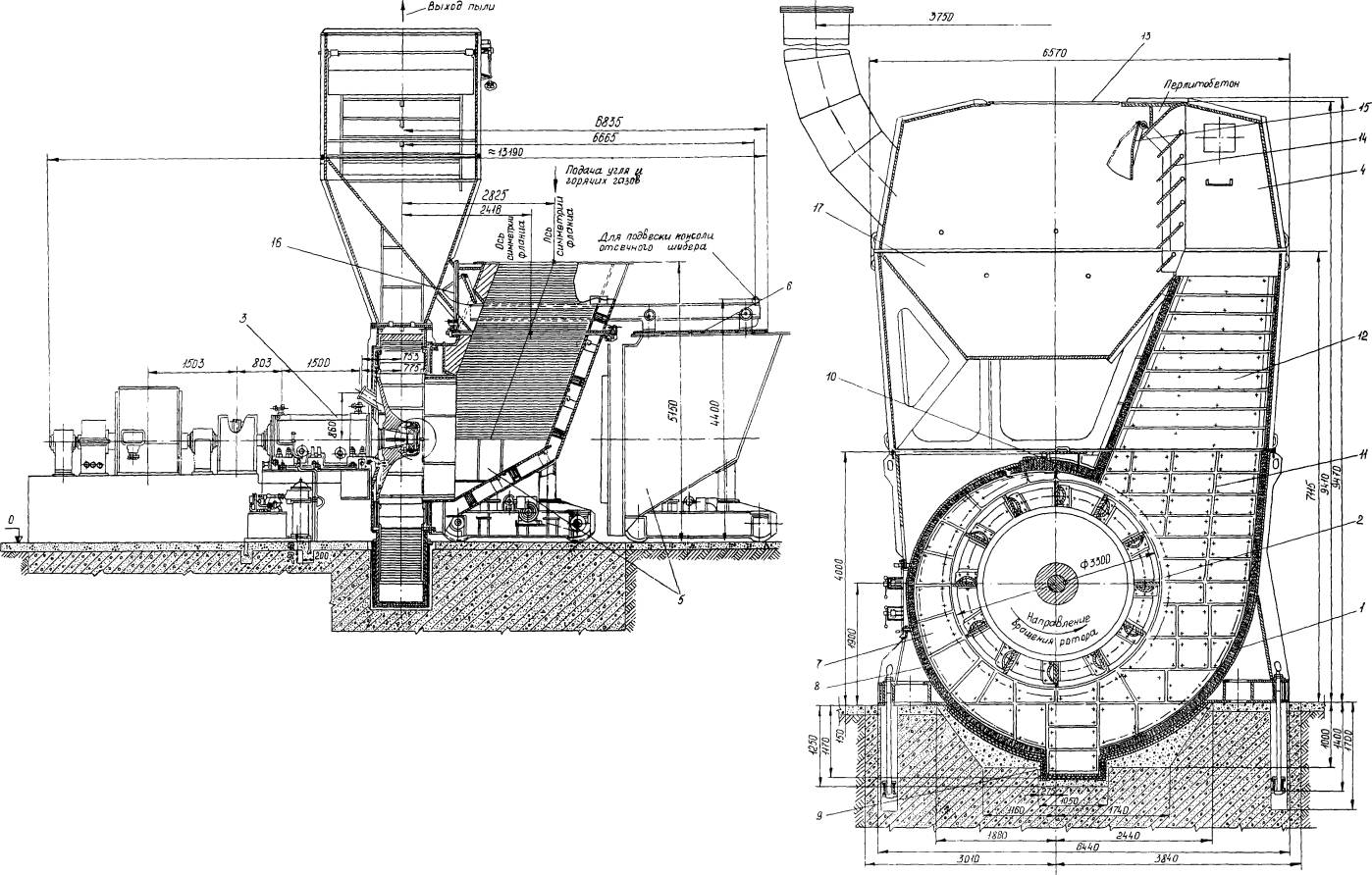

Рис. П1.1. Мельница-вентилятор с инерционным сепаратором:

Мельницы-вентиляторы представляют собой упрощенный центробежный радиальный вентилятор.

Типоразмеры MB обозначаются тремя числами: первые два числа характеризуют диаметр и рабочую длину лопаток ротора в миллиметрах, а последнее - частоту вращения ротора (обороты в минуту).

В табл. П1.1 представлены основные показатели MB тех типоразмеров, которые вошли в каталоги и технические условия на поставку заводов-изготовителей.

Мельницы-вентиляторы (см. рис. П1.1) состоят из следующих основных узлов: корпуса 1, ротора 2, блока подшипников с валом 3, сепаратора 4, откатывающегося входного патрубка 5 и отсечного шибера 6.

Таблица П1.1

Корпус MB дополнительно защищается от абразивного износа специальной броней. Торцевая броня 7 выполняется наборной из отдельных секторов толщиной обычно 20 мм. Радиальная броня 8 выполняется также наборной из брусков, вырезанных обычно из листовой стали толщиной 40 мм и устанавливаемых на ребро. За счет этого получается необходимая толщина радиальной брони, достигающая 120 мм, например у MB 3300/800/490. В нижней части корпуса выполнено специальное углубление 9 с разрывом радиальной брони, предназначенное для улавливания твердых трудноразмалываемых включений.

Наиболее ответственным участком радиальной брони является так называемая языковая 6роня 10, т.е. угловая броня в месте минимального радиального зазора между ротором и корпусом. Этот участок подвержен обычно наибольшему износу. В то же время увеличение радиального зазора вследствие износа этого участка приводит к существенному снижению производительности MB из-за ухудшения их аэродинамических характеристик. В последних конструкциях этот участок брони должен наплавляться износоустойчивым металлом.

В корпусе MB для их осмотра и небольших ремонтов выполняются 1 - 2 специальных люка.

Тангенциально к расширяющейся части корпуса выполнен прямоугольный выходной патрубок 11. Продолжением выходного патрубка MB является входной патрубок 12 инерционного сепаратора 4. Оба патрубка по всему периметру защищены броней. Кроме того, защищена броней верхняя потолочная часть сепаратора над его входным патрубком.

Аксиальный вход топлива вместе с сушильно-вентилирующим агентом внутрь ротора обеспечивается входным патрубком, имеющим форму упрощенной поворотной входной коробки центробежных вентиляторов.

Приемный патрубок выполняется с двойными металлическими стенками, из которых внутренняя утолщенная изготавливается из отдельных листов жаропрочной стали для возможности замены при износе.

Полость между стенками при монтаже заполняется теплоизоляцией. На крупных MB, например MB 3300/800/490, у которых исключено прямое попадание топлива на боковые стенки, они выполняются из одного слоя металла и защищаются изнутри специальной футеровкой, обычно из огнеупорного кирпича. Для предотвращения попадания крупных посторонних предметов в MB в нижней части входного патрубка перед самым ротором устанавливается металлическая решетка высотой 150 - 200 мм с ячейкой 100 - 150 мм. Опыт эксплуатации показал, что выполнение решетки большей высоты при ее забивании приводит к значительному повышению сопротивления входного патрубка.

Для обеспечения возможности механизированной замены роторов входные патрубки мощных MB выполняются откатывающимися, а для небольших MB поворотными.

Над входным патрубком расположен ремонтный отсечной шибер с электроприводом. По инструкции СЗТМ он может закрываться при температуре не выше 33 °С. Во время работы этот шибер должен быть открыт и полностью убран из входного патрубка, а образовавшийся проем должен быть тщательно уплотнен специальными планками заводского изготовления с резиновыми или асбестовыми прокладками. Проем шибера является одним из основных мест присосов.

Ротор (рис. П1.2) состоит из сплошного профильного несущего диска 1, кольцевого входного диска 2, секторных несущих 3 и утолщенных плоских рабочих лопаток 4, защитных броневых секторов 5 и уплотняющих вентиляционных лопаток 6.

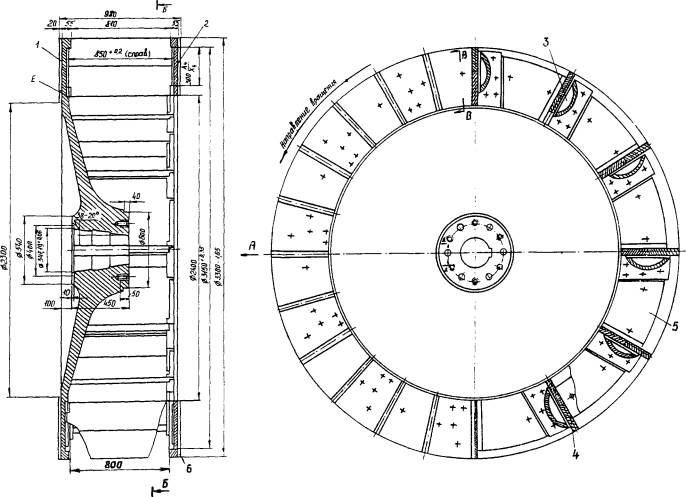

Рис. П1.2. Ротор мельницы-вентилятора:

1 - несущий диск; 2 - входной диск; 3 и 4 - несущие и рабочие лопатки;
5 - секторная броня; 6 - вентиляционные лопатки

Несущий диск ротора закрепляется на конической части вала с помощью специального стопорного устройства.

Основные лопатки сварной конструкции вместе с несущим и входным диском служат силовыми элементами ротора и обеспечивают крепление рабочих лопаток. Секторная форма основных лопаток обеспечивает их необходимую жесткость и уменьшает аэродинамические потери при небольшой массе лопаток.

Плоские размольные лопатки имеют толщину 40 - 60 мм и в исполнении СЗТМ выполняются с наплавкой твердым износостойким материалом ПЛАН-170.

Качественное выполнение наплавки повышает срок службы лопаток в 1,5 - 3 раза. Однако при недостаточно качественном выполнении наплавки, особенно при плохой очистке топлива от металлических предметов, применение наплавки может привести к снижению надежности работы лопаток и MB в целом.

Это отчасти объясняет применение на электростанциях для MB небольших типоразмеров (с диаметром ротора до 2100 мм) утолщенных рабочих лопаток (толщиной 60 - 80 мм) из стали 110Г13Л. Для повышения срока службы ненаплавленных лопаток при их неравномерном износе по рекомендации Дальтехэнерго применяются рабочие лопатки с утолщенной по специальному профилю (рис. П1.3) рабочей кромкой.

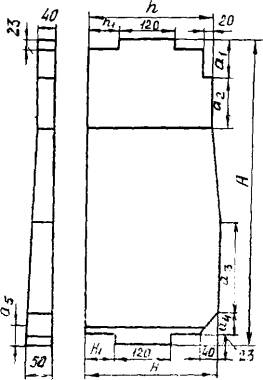

Рис. П1.3. Рабочая лопатка литая из
стали 110Г13Л ГОСТ 7523-75 для мельниц-вентиляторов

Для защиты от износа несущего и входного дисков с внутренней стороны применяются защитные броневые секторы. Одновременно они служат для крепления рабочих лопаток.

Для защиты от износа внутренней центральной части несущего диска и уменьшения повышенного местного износа рабочих лопаток в зоне примыкания к несущему диску на его центральной части устанавливается дополнительное защитное кольцо или конус.

Для защиты от износа входного диска со стороны входного патрубка, вызываемого паразитной циркуляцией запыленных газов с напорной во входную часть ротора, устанавливаются специальные вентиляционные лопатки. Эти лопатки бывают радиальными или загнутыми вперед, высотой около 20 мм.

Аналогичные лопатки устанавливаются и на несущем диске со стороны корпуса, но в целях уменьшения давления в зоне уплотнения прохода вала через корпус.

Для уменьшения пыления и защиты блока подшипников от попадания запыленного воздуха выполнено специальное лабиринтное уплотнение в месте прохода вала через корпус MB. В уплотнение подводится холодный воздух, обычно от нагнетания дутьевых вентиляторов котла. Давление уплотняющего воздуха должно превышать на 2000 - 2500 Па (200 - 250 кгс/м²) статическое давление в выходном патрубке MB, а расход уплотняющего воздуха по опыту эксплуатации должен составлять не менее 3 - 5 % общего расхода сушильно-вентилирующего агента через систему пылеприготовления.

Блок подшипников (рис. П1.4) состоит из литого стального корпуса 1, внутри которого на двух сферических роликовых двухрядных подшипниках 2 и 3 установлен приводной вал 4. Приводной вал соединен с валом электродвигателя с помощью упругой втулочно-пальцевой муфты.

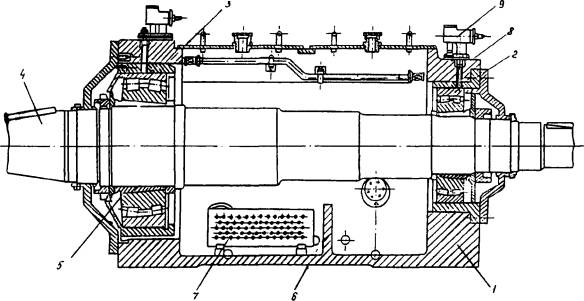

Рис. П1.4. Блок подшипников мельниц-вентиляторов:

1 - корпус; 2 - передний подшипник (ближний к MB); 3 - задний подшипник;
4 - вал; 5 - конические закрепительные втулки; 6 - перегородка корпуса;
7 - маслоохладитель; 8 - гнезда для установки термометров; 9 - маслоходоуказатель

Смазка роликоподшипников циркуляционно-картерная. Уровень масла в масляной ванне контролируется по указателям уровня. В блоке подшипников СЗТМ в связи с установкой подшипников разного диаметра для них поддерживается разный уровень масла за счет установки перегородки б в центре нижней части блока подшипников. В нижней части блока подшипников имеется встроенный трубчатый маслоохладитель для охлаждения масла за счет протока технической воды. Для контроля за температурой подшипников в верхней части корпуса блока подшипников выполнены специальные гнезда для установки термометров 8.

Циркуляция смазки у MB Черновицкого машиностроительного завода осуществляется от встроенного в блок подшипников насоса, привод которого осуществляется от основного вала. Сызранский завод тяжелого машиностроения применяет для циркуляции смазки специальные индивидуальные или групповые маслостанции. Требуемый расход масла на каждый подшипник осуществляется за счет специальных маслоходоуказателей 9, установленных на корпусе над каждым подшипником. Схема маслостанций, применяемых СЗТМ, приведена на рис. 2 и описана в приложении 3.

Для привода MB используются специальные асинхронные электродвигатели или электродвигатели с фазным ротором, эксплуатация которых осуществляется в соответствии с инструкциями их заводов-изготовителей.

Вторым по важности элементом оборудования системы пылеприготовления с MB является питатель топлива.

Питатели предназначены для равномерной регулируемой подачи топлива из бункера в ГЗШ. Питатель выполняет две основные функции: регулирование количества подаваемого топлива и транспортирование его на необходимое расстояние.

Питатель работает в едином технологическом комплексе с бункером сырого топлива. В зависимости от свойств топлива, его влажности, сыпучести применяются два типа питателей: скребковый и комбинированный.

Скребковые питатели топлива (СПТ) по ГОСТ 8332-71 (рис. П1.5) применяются для более сухих, сыпучих топлив. Питатель имеет сравнительно небольшие размеры входного патрубка, зависящие от ширины питателя А и длины, равной 1,5 - 2 м, что не исключает сводообразование при работе на топливах с низкими сыпучими свойствами. Питатель с помощью входного фланца 1 крепится к выходному отверстию бункера, откуда топливо самотеком поступает на верхний стол 2, по которому движется скребковое полотно 3. Полотно вместе с топливом проходит под регулятором слоя 4, ограничивающим высоту слоя на установленном значении. Далее топливо сбрасывается на нижний стол (дно) питателя и транспортируется скребковым полотном до выходного отверстия 5.

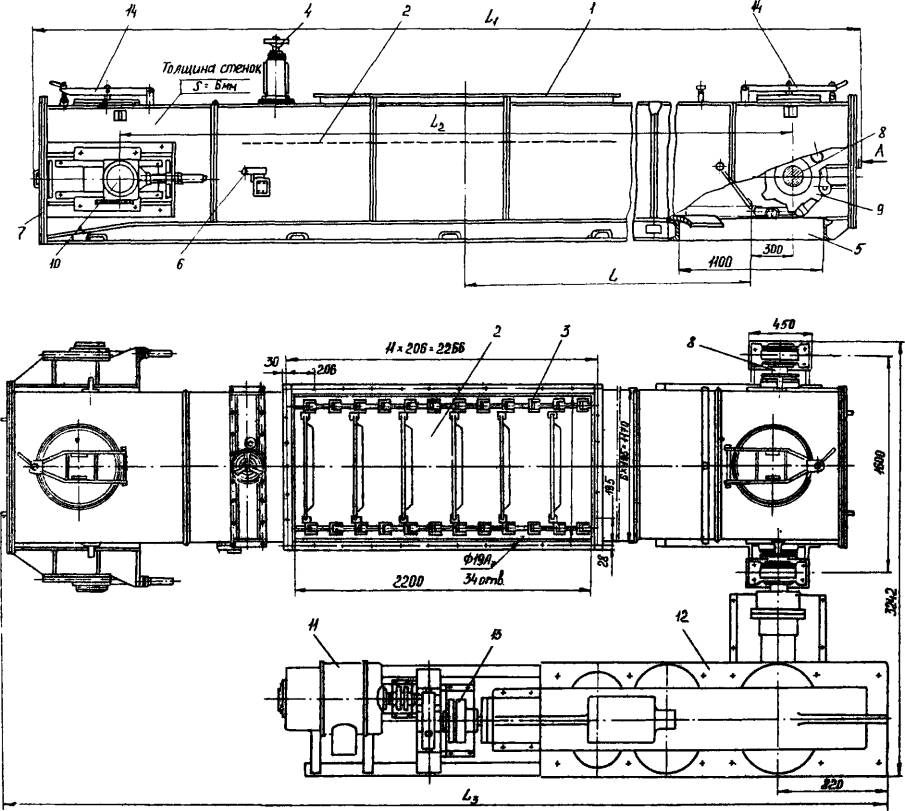

Рис. П1.5. Скребковый питатель:

1 - входной фланец; 2 - верхний стол; 3 - скребковое полотно; 4 - регулятор слоя; 5 - выходное отверстие;
6 - сигнализатор обрыва топлива; 7 - корпус; 8 - приводной вал; 9 - звездочка; 10 - натяжной вал;
11 - электродвигатель; 12 - редуктор; 13 - предохранительная муфта; 14 - люк

Для контроля за непрерывностью поступления топлива на питателе установлен сигнализатор обрыва топлива 6, включаемый в общую схему контроля и управления котлом. Скребковый питатель состоит из следующих узлов: плотного сварного корпуса 7, выполненного из листовой стали, скребкового полотна 3, приводного вала 8 со звездочками 9, натяжного вала 10 с роликами, привода, состоящего из электродвигателя Ни стандартного редуктора 12 на общей раме, и предохранительной муфты 13 со срезными штифтами.

Корпус питателя рассчитан на работу под давлением или разрежением до 5000 Па (500 кгс/м²). Места выхода валов уплотнены поджимными сальниками и воздушными коробками, куда должен подаваться воздух давлением, превышающим давление в питателе на 1000 - 1500 Па (100 - 150 кгс/м²).

Для удобства обслуживания и ремонта на корпусе имеются съемные крышки и люки 14. Корпус собирается на общей раме, которая имеет площадки для установки выносных подшипников приводного вала. На корпусе расположены направляющие и ходовые винты для перемещения натяжного вала. Скребковое полотно состоит из двух вильчатых цепей с коваными звеньями из стали ЗОХГСА и сварных скребков. В целях предотвращения налипания топлива на столы в полотне устанавливается несколько очистных скребков, количество которых выбирается в зависимости от свойств топлива и длины питателя.

Питатель рассчитан на совмещенную регулировку производительности: ручную, настраиваемую с помощью регулятора слоя, который позволяет изменять производительность в отношении 1:2, и дистанционную за счет изменения скорости движения скребкового полотна, регулируемой частотой вращения электродвигателя.

Одним из существенных недостатков скребкового питателя топлива является относительно малое входное сечение топлива, способствующее застреванию влажных плохосыпучих топлив. Увеличение размеров входного патрубка у таких питателей возможно только в продольном направлении. Однако заполнение движущегося слоя топлива идет на неопределенном входном участке верхнего стола под входным патрубком и увеличение длины входного патрубка больше зоны заполнения скребковой цепи малоэффективно. Существенное улучшение работы таких питателей происходит при увеличении высоты движущегося слоя до 300 - 500 мм. Минимально допустимая высота слоя в 1,5-2 раза больше высоты скребков и составляет около 120 - 150 мм.

Комбинированные скребковые питатели топлива (КПСУ), приведенные на рис. П 1.6, предназначены для равномерной регулируемой подачи сырого твердого топлива с плохими сыпучими свойствами из бункера в размольное устройство.

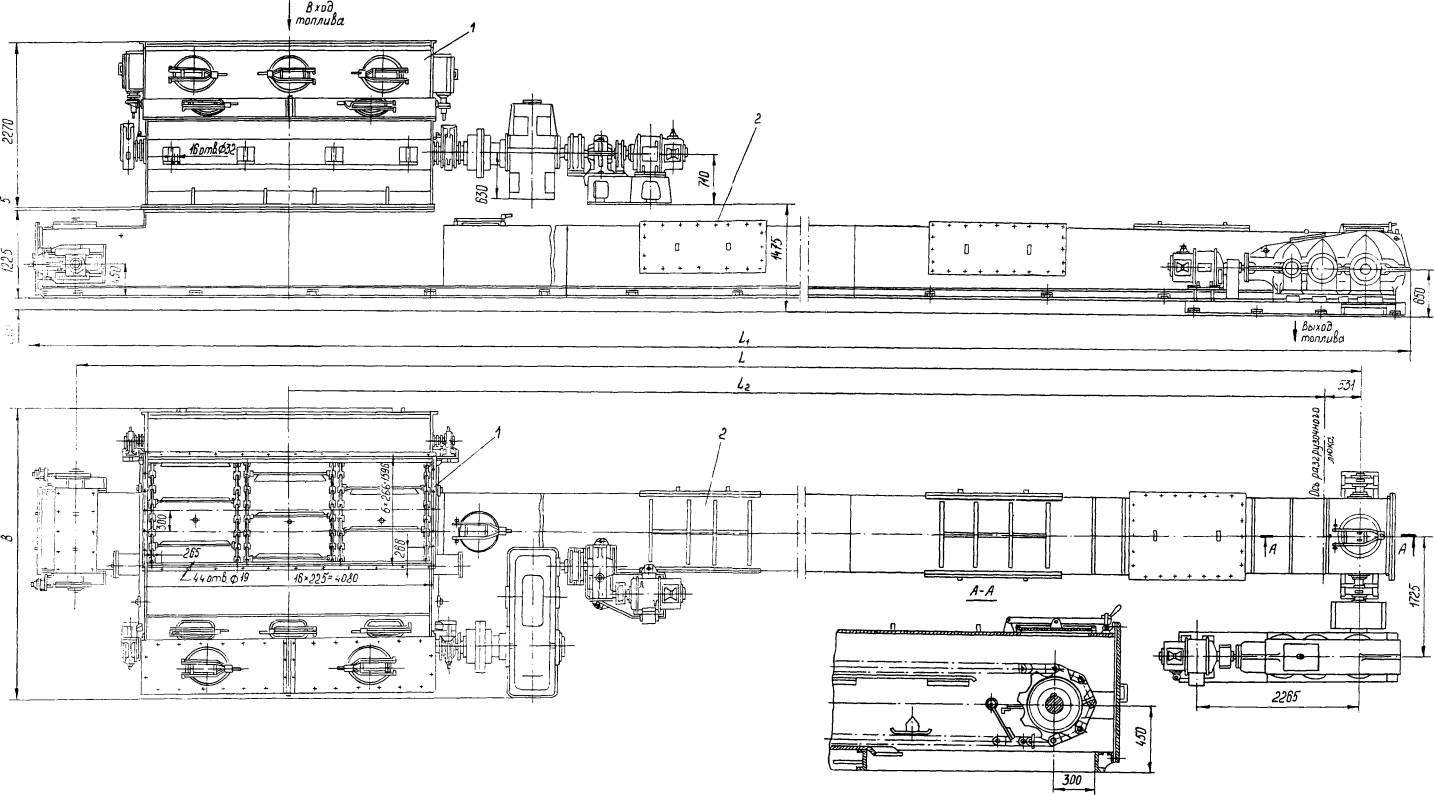

Рис. П1.6. Комбинированный питатель КПСУ

Комбинированный питатель состоит из двух самостоятельных машин скребкового типа: дозатора и транспортера, работающих синхронно, как единый агрегат.

Надежный выход топлива из бункера обеспечивается за счет большого входного отверстия комбинированного питателя 4×1,5 м. При этом движение скребковых цепей дозатора идет перпендикулярно длинной стороне входного патрубка. Топливо поступает на наклонный в сторону движения или горизонтальный стол, по которому движутся три параллельных скребковых полотна с шахматным расположением скребков.

Скребковое полотно перемещает топливо под регулятором слоя, который имеет механический привод, срабатывает его на нижний стол и снова движет до сброса в транспортер. Скребковое полотно приводится в движение звездочками ведущего вала. Изменение направления движения полотна осуществляется роликами, находящимися на отклоняющем и натяжном валах. Транспортер мало чем отличается от обычного скребкового питателя, описанного выше.

Поскольку питатель состоит из двух механизмов, в схеме защиты и блокировки должно быть предусмотрено отключение электродвигателя дозатора при останове или резкой разгрузке транспортера.

Предусмотрена установка сигнализатора обрыва топлива, включаемая в общую систему управления котлом. Продольные оси дозатора и транспортера могут располагаться под углом 90 ° или отличаться от него на угол, не превышающий 15 °.

Основные технические характеристики одноступенчатых и комбинированных скребковых питателей топлива приведены в табл. П1.2 и П1.3.

Таблица П1.2

Таблица П1.3

К общим недостаткам скребковых (включая и комбинированный) питателей сырого угля относятся:

повышенный износ скребковых цепей и столов;

частые поломки скребков, приводящие к тяжелым повреждениям не только питателей, но и установленных за ними мельниц;

низкая ремонтопригодность скребковых и особенно комбинированных питателей топлива.

Вместе с MB обычно изготавливается и инерционный сепаратор, предназначенный для отделения и возврата в мельницу недоизмельченных крупных частиц топлива. Поскольку MB предназначены для размола бурых углей, обычно с высоким выходом летучих V^г = 35 %, требуемое качество пыли характеризуется следующими характеристиками: R₉₀ = 50 ÷ 60 %, R₁₀₀₀ = 1 ÷ 3 %.

Тонкость пыли в таких сепараторах может регулироваться в относительно небольших пределах за счет изменения положения одной- двух поворотных лопаток, а также зависит от расхода сушильного вентилирующего агента.

Инерционный сепаратор (см. рис. П1.1) состоит из следующих основных частей: входного 12 и выходного 13 патрубков, основных 14 и регулирующей 15 лопаток, рабочего объема сепаратора 17 и нижней части с течкой возврата 16.

Во входном патрубке происходит снижение скорости и распределение потока аэросмеси перед входом на основные лопатки. В сепараторах ЧМЗ 5-10 лопаток выполняется с групповым ручным приводом, в сепараторах СЗТМ лопатки выполняются неподвижными с углом наклона вниз около 45 °, дополнительная регулирующая лопатка с ручным приводом располагается вблизи выходного отвода сепаратора.

В рабочем объеме сепаратора происходит поворот потока аэросмеси при небольших скоростях и выпадение при этом недоизмельченных частиц, которые через нижнюю часть сепаратора и течку возврата вместе с частью потока газов и готовой пыли возвращаются во входной патрубок MB. Поток газов, циркулирующий через течку возврата, у MB СЗТМ может регулироваться шибером с ручным приводом, установленным в течке возврата. При этом для предотвращения забивания сепаратора предусматривается гарантированный зазор при закрытом шибере, высота которого составляет около 150 мм.

В соответствии с Правилами взрывобезопасности и заводскими чертежами на сепараторах устанавливаются взрывные клапаны.

Для осмотра внутренних частей сепаратора на них установлены специальные люки.

На мощных котлах энергоблоков 200, 300 и 800 МВт, работающих на бурых углях и проектируемых для работы на бурые угли, обычно используется относительно большое число горелок (от 12 до 32), которые расположены в 2 - 3 яруса. Необходимость организованной равномерной раздачи пыли на горелки число которых в 2 - 4 раза превышает число систем пылеприготовления, обусловливает наличие в схеме такого элемента, как делитель пыли. Для улучшения организации топочного процесса в некоторых случаях на высоковлажных углях применяются пылеконцентраторы, которые обеспечивают отвод основной части сушильного агента (60 %) с испаренной влагой и меньшей частью готовой пыли (30 - 40 %) к сбросным горелкам. Применяемые в последнее время в системах пылеприготовления с MB пыледелители (концентраторы) представляют собой обычно цилиндрический аппарат с завихрителем на входе. Для примера на рис. П1.7 показан совмещенный делитель-концентратор Приморской ГРЭС.

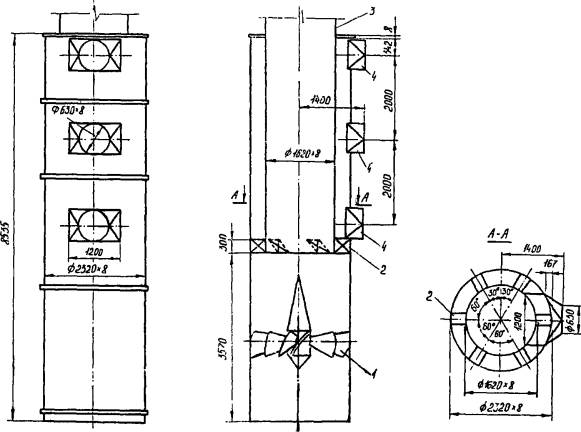

Рис. П1.7. Пылеконцентратор в проектном исполнении:

1 - завихритель; 2 - распределяющие лопатки;
3 - сбросной пылепровод; 4 - основные пылепроводы

Важным элементом систем пылеприготовления с MB является ГЗШ, представляющая собой газоход большого сечения, который защищен от воздействия высоких температур специальной обмуровкой. В последнее время разрабатываются конструкции ГЗШ из нержавеющей стали или экранированные водоохлаждаемыми трубами.

Нижняя часть ГЗШ используется обычно для предварительной подсушки сырого топлива, за счет которой понижается температура газов до допустимой на входе MB (по техническим условиям изготовителя равная 500 °С).

Для регулирования температуры аэросмеси за сепаратором обычно предусматривается подача в ГЗШ холодных очищенных газов (специальным дымососом), а также подача слабоподогретого воздуха и присадка холодного. При наличии двух указанных средств регулирования основным должно быть регулирование холодными газами. Для шлакующих топлив иногда предусматривается дополнительная подача холодных газов в топку, минуя систему пылеприготовления.

На схеме рис. 1 показана также линия подачи пара и воды в ГЗШ, предусмотренная Правилами взрывобезопасности.

Приложение 2

ИЗМЕРЯЕМЫЕ ПАРАМЕТРЫ,
СИГНАЛИЗАЦИЯ, ЗАЩИТЫ И БЛОКИРОВКИ
СИСТЕМЫ ПЫЛЕПРИГОТОВЛЕНИЯ

1. Основные контролируемые параметры

Для контроля за работой и обеспечения оптимальных режимов эксплуатации в системах пылеприготовления с MB должно быть обеспечено измерение следующих параметров:

температуры пылегазовой смеси за сепаратором. Температура должна измеряться прибором с малоинерционным датчиком, запаздывание не должно превышать 20 с. Для взрывоопасных топлив (канско-ачинских, ангренских бурых углей, фрезерного торфа и др.) кроме показывающих приборов должен устанавливаться один многоточечный регистратор на котел;

температуры газов в верху ГЗШ до ввода топлива, холодных газов и подогретого воздуха (желательно иметь один многоточечный регистратор на котел);

температуры пылегазовой смеси перед входными патрубками MB (желательно иметь один многоточечный регистратор на котел);

перепада давлений в верхней части ГЗШ (до места ввода топлива), по которому можно судить о расходе газов на MB;

расходов холодных газов и подогретого воздуха в систему пылеприготовления;

силы тока, потребляемого электродвигателями мельницы и питателя топлива;

напряжения в системах индивидуального и группового регулирования частоты вращения электродвигателей питателей топлива;

разрежения перед входными патрубками MB;

давления аэросмеси за сепаратором;

давления аэросмеси за пыледелителями;

давления аэросмеси перед горелками;

температуры подшипников MB (желательно иметь один многоточечный регистрирующий прибор на котел);

вибрации подшипников MB;

давления масла перед маслофильтрами и за ними и перед каждым блоком подшипников (при групповой системе смазки);

температуры масла в маслобаке и за маслоохладителем;

температуры воздуха перед электродвигателями и за ними для электродвигателей MB с внешним принудительным воздушным охлаждением;

наличия топлива в бункерах;

наличия потока масла за каждым подшипником MB;

наличия уровня масла в блоках подшипников MB, маслобаках и подшипниках электродвигателей и редукторов;

наличия протока охлаждающей воды на маслоохладители блоков подшипников и маслостанций и воздухоохладители электродвигателей;

степени открытия шиберов и клапанов (по указателям положения) по тракту систем пылеприготовления и вторичного воздуха, у которых имеется дистанционный привод.

2. Защита и блокировки системой пылеприготовления

Технологические защиты и блокировки автоматически выполняют оперативные переключения, предотвращающие развитие аварийных ситуаций при таких нарушениях в работе систем пылеприготовления, как:

2.1. Повышение температуры пылегазовоздушной смеси за сепаратором.

2.1.1. При повышении температуры до I предела (температура, максимально допустимая в п. 2.31 Правил взрывобезопасности - укажите в местной инструкции ее абсолютное значение) защита выполняет следующие операции:

отключает воздействие автоматического регулятора температуры пылегазовоздушной смеси за сепаратором на клапаны присадки в систему пылеприготовления горячего и холодного воздуха (соответственно клапаны 22 и 39 на рис. 1) и низкотемпературных дымовых газов (клапан 24), полностью закрывает клапаны 22 и 39 воздушной присадки и полностью открывает клапан 24 присадки холодных дымовых газов;

открывает вентиль 30 в трубопроводе подачи распыленной воды в ГЗШ (см. рис. 1), если температура пылегазовоздушной смеси за сепаратором не понижалась ниже I предела;

закрывает вентиль 30 в трубопроводе подачи распыленной воды в ГЗШ и подключает воздействие автоматического регулятора температуры пылегазовоздушной смеси за сепаратором на клапаны 22, 39 и 24 присадки воздуха и низкотемпературных дымовых газов при понижении температуры смеси ниже I предела.

Температура пылегазовоздушной смеси за сепаратором контролируется одним из датчиков, задействованных в защите по II пределу (см. п. 2.1.2 настоящего приложения).

2.1.2. При повышении температуры до II предела (значение температуры выше на 10 °С значения уставки I предела защиты) защитой отключается электродвигатель мельницы и выполняются следующие операции:

отключение электродвигателя питателя сырого топлива (электродвигателей транспортера и дозатора комбинированного двухступенчатого питателя) с выдержкой времени до 5 мин (значение уставки уточняется при наладке);

открытие вентилей 27 и 28 в трубопроводах подачи пара;

отключение воздействия регулятора температуры пылегазовоздушной смеси за сепаратором на клапаны 22 и 39 присадки воздуха в систему пылеприготовления (см. рис. 1) и полное закрытие этих клапанов;

отключение воздействия регулятора температуры пылегазовоздушной смеси за сепаратором на клапан 24 присадки низкотемпературных дымовых газов при понижении этой температуры ниже значения уставки I предела (см. п. 2.1.1);

закрытие клапана 24 и вентиля 30 в трубопроводе подачи воды на впрыск в ГЗШ с наложением запрета на открытие последнего (импульс на закрытие вентиля 30 подается на тот случай, если по какой-либо причине он не будет закрыт защитой по п. 2.1.1);

закрытие вентилей 27 и 28 в трубопроводах подачи пара в мельницу и сепаратор при понижении температуры пылегазовоздушной смеси за сепаратором до 130 °С (уточняется при наладке системы пылеприготовления).

Защита имеет два независимых канала контроля температуры пылегазовоздушной смеси и срабатывает при достижении установленного предела температуры в любом из каналов контроля (схема "Один из двух").

Измерение температуры пылегазовоздушной смеси должно производиться малоинерционными измерительными комплектами (датчик - вторичный прибор), постоянная времени которых не должна превышать 20 с.

Защита вводится в работоспособное состояние подачей напряжения электропитания в ее схему. Защита должна находиться в работоспособном состоянии как на работающей, так и на остановленной в резерв системе пылеприготовления.

2.2. Повышение давления в системе пылеприготовления, оборудованной взрывными предохранительными клапанами.

Давление контролируется в сепараторе одним датчиком. Уставка для защиты выбирается равной значению расчетного давления раскрытия диафрагм взрывных предохранительных клапанов, которое определяется в соответствии с указаниями пп. 2.48.4 и 3.7.2 Правил взрывобезопасности" (в местной инструкции конкретизируйте значение уставки).

Защита вводится в работоспособное состояние подачей напряжения электропитания в ее схему.

При повышении давления до установленного значения действием защиты одновременно отключаются электродвигатели мельницы и питателя сырого топлива и выполняются остальные операции по останову системы пылеприготовления, описанные в п. 2.1.2 настоящего приложения.

2.3. Повышение вибрации подшипников мельницы.

Значение амплитуды вибрации контролируется комплектом приборов, поставляемых заводом-изготовителем мельницы на особо оговоренных условиях. Технические условия на выполнение защиты, в том числе и значение уставки ее срабатывания, также устанавливаются заводом-изготовителем мельницы.

Действием защиты отключается электродвигатель мельницы и выполняются следующие операции:

отключение электродвигателя питателя сырого топлива (электродвигателей транспортера и дозатора двухступенчатого питателя) через промежуток времени до 5 мин (значение уставки уточняется при наладке) после отключения электродвигателя мельницы;

открытие вентилей 27 и 28 в трубопроводах подачи пара в мельницу и сепаратор;

отключение воздействия автоматического регулятора температуры пылегазовоздушной смеси за сепаратором на клапаны 22 и 39 присадки горячего и холодного воздуха в систему пылеприготовления (см. рис. 1) и полное закрытие этих клапанов одновременно с отключением питателя сырого топлива;

отключение воздействия автоматического регулятора температуры пылегазовоздушной смеси за сепаратором на клапан 24 присадки низкотемпературных дымовых газов в ГЗШ (см. рис. 1), его полное открытие и последующее закрытие при понижении температуры пылегазовоздушной смеси за сепаратором ниже I предела;

закрытие вентилей 27 и 28 в трубопроводах подачи пара в мельницу и сепаратор при понижении температуры пылегазовоздушной смеси за сепаратором до 130 °С (уточняется при наладке системы пылеприготовления).

2.4. Повышение температуры подшипников мельницы и ее электродвигателя.

Температура контролируется одним датчиком в каждом подшипнике.

При повышении температуры подшипника до 80 °С через промежуток времени до 60 с (значения температуры и выдержки времени уточните в инструкции завода-изготовителя мельницы) защита действует на останов системы пылеприготовления аналогично защите по п. 2.3 настоящего приложения.

2.5. Понижение давления масла за фильтрами маслостанции. Защита оснащена двумя независимыми каналами контроля давления масла с самостоятельными датчиками, установленными в маслопроводе за фильтрами маслостанции.

Защита вводится в работоспособное состояние квитированием ключа АВР (аварийное включение резерва) маслонасосов в рабочее положение (выбран резервный насос).

При понижении давления до 0,7 рабочего значения (уставка завода-изготовителя мельницы) в любом из каналов контроля (схема "Один из двух") действием защиты включается в работу резервный маслонасос, отключение которого производится эксплуатационным персоналом после устранения причины нарушения.

При невосстановлении рабочего значения давления масла в обоих каналах контроля (схема "Два из двух") через установленный заводом-изготовителем мельницы промежуток времени после включения резервного маслонасоса (см. примечание 1 в конце разд. 2 настоящего приложения) действием защиты отключаются электродвигатели подключенных к этой маслостанции мельниц и выполняются остальные операции по их останову, описанные в п. 2.3 настоящего приложения.

Дополнительно каждая мельница, подключенная к общей маслостанции, оснащена индивидуальной защитой аналогично действующей на останов системе пылеприготовления при понижении давления масла одновременно в двух каналах контроля его значения в маслопроводе перед каждым подшипником мельницы.

2.6. Прекращение протока масла через подшипники мельницы. Проток масла в зависимости от конструкции блока подшипников мельницы контролируется одним датчиком, установленным в сливном маслопроводе за блоком подшипников или за каждым подшипником. Защита вводится в работоспособное состояние автоматически при включении выключателя электродвигателя мельницы.

При прекращении протока масла защита с заданной выдержкой времени (см. примечание 1 в конце разд. 2 настоящего приложения) действует на останов системы пылеприготовления аналогично защите по п. 2.3 настоящего приложения.

2.7. Прекращение выхода сырого топлива из бункера. Защита вводится в работоспособное состояние автоматически после включения в работу питателя сырого топлива с выдержкой времени, определяемой продолжительностью перемещения топлива от бункера до датчика.

По сигналу от специального датчика, установленного в корпусе питателя сырого топлива максимально близко к бункеру и механически замыкающего электрическую цепь защиты при прекращении поступления топлива под датчик, защита с выдержкой времени до 10 с (уточните по местным условиям) включает в работу средства побуждения движения топлива в бункере. При использовании в качестве побудителей движения топлива вибраторов с электромагнитным приводом последние работают в цикличном режиме с продолжительностью включенного состояния до 20 с и отключенного состояния до 3 мин (значения уставок времени выбираются в соответствии с термической характеристикой средств побуждения движения топлива в бункере). Отключение средств побуждения движения топлива производится автоматически при разрыве датчиком импульсной цепи защиты вследствие возобновления подачи топлива.

Защита автоматически выводится из работоспособного состояния при отключении питателя сырого топлива.

2.8. Перегрузка мельницы.

Защита срабатывает при повышении токовой нагрузки электродвигателя мельницы или потребляемой двигателем мельницы мощности (конкретизируйте в местной инструкции) до 0,9 номинального значения (уточните по местным условиям) и с выдержкой времени до 30 с действует на отключение электродвигателя питателя сырого топлива.

2.9. Перегрев статора электродвигателя мельницы.

При перегреве свыше 120 °С (уточните по инструкции завода-изготовителя двигателя) защита действует на отключение электродвигателя и останов системы пылеприготовления аналогично п. 2.3 настоящего приложения.

2.10. Аварийная разгрузка котла.

Действием защиты одновременно отключаются электродвигатели заданного количества мельниц и предвключенных им питателей сырого топлива и выполняются остальные операции по останову этих систем пылеприготовления, описанные в п. 2.1.2 настоящего приложения.

Выбор отключаемых систем пылеприготовления производится в схемах защит котла.

2.11. Аварийный останов котла.

По команде, сформированной в схеме защит котла, одновременно отключаются электродвигатели всех мельниц и питателен сырого топлива, установленных на котле, и выполняются остальные операции по останову систем пылеприготовления, описанные в п. 2.1.2 настоящего приложения.

2.12. Отказ пылеприготовительного оборудования.

Технологические блокировки автоматически отключают электродвигатели всех механизмов, предвключенных отказавшему (отключенному) по технологической схеме: дозатор комбинированного двухступенчатого питателя сырого топлива - транспортер питателя-мельница, причем:

электродвигатель транспортера питателя отключается через промежуток времени, зависящий от продолжительности выбега ротора мельницы после отключения ее двигателя и определяемый при наладке системы пылеприготовления (за исключением аварийных ситуаций, описанных в пп. 2.2, 2.10 и 2.11 настоящего приложения, когда мельница и питатель отключаются защитой одновременно);

электродвигатель дозатора питателя сырого топлива отключается во всех случаях без выдержки времени после отключения двигателя транспортера.

При пуске системы пылеприготовления блокировки запрещают включение в работу каждого предвключенного по технологической схеме механизма, если последующий не включен в работу. Кроме того, блокируется включение электродвигателя питателя сырого топлива при остановленной мельнице и включение электродвигателя мельницы при:

отключенных вентиляторах обдува (воздушного охлаждения) обмоток статора электродвигателя мельницы;

закрытом отсечном шибере 31 (см. рис. 1) перед мельницей;

отсутствии подачи пара в корпус мельницы и сепаратор (вентили 26, 27 и 28 закрыты - см. рис. 1);

пониженном менее 0,8 номинального значения (уточните по инструкции завода-изготовителя мельницы) давлении масла в маслопроводах перед подшипниками мельницы;

отсутствии протока масла в сливных маслопроводах за подшипниками мельницы.

При отключении электродвигателя питателя сырого топлива действием блокировки обеспечивается подача пара в мельницу и сепаратор;

подача пара автоматически прекращается при понижении температуры пылегазовоздушной смеси за сепаратором до 130 °С (уточняется при наладке системы пылеприготовления).

При значении температуры пылегазовоздушной смеси за сепаратором ниже допустимого Правилами взрывобезопасности (I предел) блокируется подача воды в ГЗШ.

Примечания: 1. На основании анализа длительного опыта эксплуатации MB согласовано с заводом-изготовителем мельниц АО "Тяжмаш" (быв. СЗТМ) и учтено в РД 34.35.119-94 решение об отказе от защит (на вновь выпускаемых MB), действующих на останов MB при понижении давления масла в системе маслоснабжения подшипников и при прекращении протока масла через подшипники, так как масляная ванна подшипников обеспечивает их надежную и длительную работу без циркуляции масла. Отказ от этих защит на действующих мельницах возможен после экспериментального подтверждения их нецелесообразности.

2. Завод-изготовитель MB АО "Тяжмаш" продолжает разработку и внедрение на вновь выпускаемых мельницах новых технических решений, повышающих эксплуатационную надежность и экономичность мельниц и обеспечивающих регулирование их вентиляционной производительности (рециркуляция сушильно-вентилирующего агента в контуре мельница-сепаратор, установка в выходном сечении сепаратора регулирующего шибера, торможение ротора на выбеге и др.). Технические условия на выполнение технологических защит и блокировок систем пылеприготовления с такими мельницами должны согласовываться при их проектировании в индивидуальном порядке.

3. При проектировании новых систем пылеприготовления переключатели блокировок в цепях управления механизмами и арматурой не устанавливаются. Команды по отключенному положению выключателя электродвигателя мельницы автоматически снимаются через промежуток времени, достаточный для выполнения самой продолжительной операции по отключению системы пылеприготовления.

3. Технологическая сигнализация

Система пылеприготовления должна иметь технологическую сигнализацию с действием светового и звукового сигналов, предупреждающую эксплуатационный персонал о следующих нарушениях в работе оборудования:

срабатывании технологических защит и блокировок;

повышении температуры пылегазовой смеси за сепаратором свыше допустимых значений (на 10 °С ниже I предела срабатывания защиты);

понижении уровня топлива в бункере;

прекращении поступления топлива на питатель;

повышении температуры пылегазовой смеси перед MB;

срезании шпильки питателя (транспортера) топлива;

обрыве цепи питателя (транспортера) топлива;

аварийном отключении MB или питателя топлива;

повышении температуры подшипников выше 70 °С;

понижении давления масла перед блоком подшипников MB ниже 0,10 - 0,15 МПа (1,0 - 1,5 кгс/см²) - уточняется в процессе наладки;

повышении давления масла перед фильтрами системы жидкой смазки;

повышенной загрузке электродвигателя MB выше 85 % номинальной мощности (уточняется в процессе наладки);

повышении температуры статора электродвигателя мельницы выше 115 °С (уточняется по инструкции завода-изготовителя двигателя).

Приложение 3

СТАНЦИЯ ЖИДКОЙ СМАЗКИ
ДЛЯ МЕЛЬНИЦ-ВЕНТИЛЯТОРОВ

Различные схемы маслостанций принципиально незначительно отличаются одна от другой. В зависимости от количества и типоразмеров обслуживаемых MB они могут различаться количеством и производительностью масляных насосов, вместимостью баков-отстойников, пропускной способностью фильтров и поверхностью нагрева маслоохладителей.

В последнее время предпочтение отдается групповой схеме, представленной на рис. 2.

Станция рассчитана на непрерывную работу. Циркуляция масла производится за счет непрерывного отсасывания масла из отстойника и слива в него отработанного масла.

Заполнение бака-отстойника 1 маслом производится через отверстие, расположенное в крышке. Количество масла, заливаемого в бак-отстойник, должно соответствовать верхнему допустимому уровню.

Из бака масло поступает по всасывающему трубопроводу к насосам и подается через обратный клапан 6 или 7, фильтр 8 или 9, маслоохладитель к подшипникам мельниц. Охлаждение масла в маслоохладителе производится циркулирующей водой.

Слив отработавшего масла в бак из подшипников производится самотеком по сливной магистрали.

В схеме станции жидкой смазки предусмотрены:

поддержание заданного давления масла в магистрали, выполняемое с помощью предохранительных клапанов 4 и 5 и вентилей с ручным приводом, установленных перед фильтрами системы смазки и блоком подшипников каждой MB;

автоматическое поддержание температуры масла в баке-отстойнике 1 (см. рис. 2), контролируемой одним двухпредельным датчиком 35; при понижении температуры ниже 40 °С (I предел) автоматически включается рабочий маслонасос, если оба маслонасоса стояли (станция жидкой смазки находится в резерве), и электронагреватель масла 34 в баке-отстойнике; при повышении температуры до 50 °С (II предел) автоматически отключается электронагреватель масла и работающий маслонасос на станции жидкой смазки, остановленной в резерв; значения температуры I и II пределов уточняются по инструкции завода-изготовителя;

блокировка, налагающая запрет на включение электронагревателя в баке-отстойнике при остановленных обоих маслонасосах;

автоматическое включение резервного маслонасоса при аварийном отключении электродвигателя работающего маслонасоса и при понижении давления за фильтрами маслостанции до 0,7 рабочего значения (уточняется по заводской инструкции) - см. п. 2.5 приложения 2);

автоматическое отключение обоих маслонасосов и электронагревателя в баке-отстойнике с наложением запрета на их включение при понижении до аварийного уровня масла в баке-отстойнике, контролируемого одним датчиком 43;

автоматическое регулирование температуры масла в маслопроводе за маслоохладителем 10 при наличии электропривода на вентиле 23 в трубопроводе охлаждающей воды; при понижении контролируемой одним двухпредельным датчиком 36 температуры масла до I предела вентиль 23 закрывается и открывается при повышении температуры масла до II предела; значения температурных уставок определяются заводской инструкцией;

сигнализация повышения давления масла перед фильтрами до 1,5 - 1,8 рабочего значения, устанавливаемого заводской инструкцией, и сигнализация повышения перепада давлений масла на фильтрах на 0,05 - 0,08 МПа (0,5 - 0,8 кгс/см²), предупреждающая о необходимости очистки фильтров.

СОДЕРЖАНИЕ
