ГОСТ Р ИСО 7378-93
ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
Изделия крепежные
БОЛТЫ, ВИНТЫ И ШПИЛЬКИ
Отверстия под
шплинты и отверстия
под контровочную проволоку
ГОССТАНДАРТ РОССИИ
Москва
Предисловие
1. ПОДГОТОВЛЕН И ВНЕСЕН Техническим комитетом по стандартизации ТК 229 «Крепежные изделия»
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Госстандарта России от 08.09.93 № 206
3. Настоящий стандарт подготовлен на основе применения аутентичного текста международного стандарта ИСО 7378-83 «Изделия крепежные. Болты, винты и гайки. Отверстия под шплинты и отверстия под контровочную проволоку»
4. ВВЕДЕН ВПЕРВЫЕ
5. ПЕРЕИЗДАНИЕ
ГОСТ Р ИСО 7378-93
ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
Изделия крепежные
БОЛТЫ, ВИНТЫ И ШПИЛЬКИ
Отверстия под шплинты и отверстия под контровочную проволоку
Fasteners. Bolts, screws and studs.
Split pin holes and wire holes
Дата введения 1995-01-01
1 ОБЛАСТЬ ПРИМЕНЕНИЯ
Настоящий стандарт устанавливает размеры и положение отверстий под шплинты и отверстий под контровочную проволоку для болтов, винтов и шпилек.
2 НОРМАТИВНАЯ ССЫЛКА
В настоящем стандарте использована ссылка на следующий стандарт:
ГОСТ 1759.1-82 Болты, винты, шпильки, гайки и шурупы. Допуски. Методы контроля размеров и отклонений формы и расположения поверхностей
3 РАЗМЕРЫ
3.1. Отверстия под шплинты
Размеры отверстий и их расположение должны соответствовать указанным на рисунках 1 и 2 и в таблицах 1 и 2.

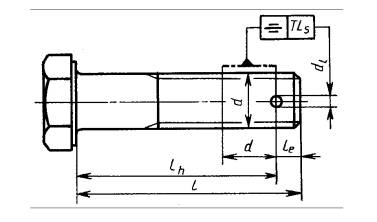

Рисунок 1

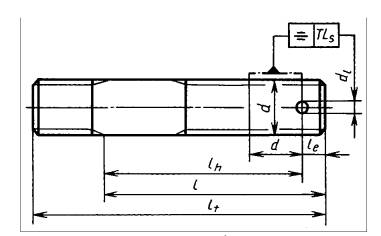

Рисунок 2
Таблица 1
|
Допуск TLS* |
||
|
для класса точности |
||
|
А |
В |
С |
|
2 IT13 |
2 IT14 |
2 IT15 |
|
* Соответствует ГОСТ 1759.1 Допуск TLs зависит от d |
||
Таблица 2
мм
|
4 |
5 |
6 |
7 |
8 |
10 |
12 |
11 |
16 |
18 |
20 |
22 |
24 |
27 |
30 |
33 |
36 |
39 |
42 |
45 |
48 |
52 |
|
|
dl H14 |
1 |
1,2 |
1,6 |
1,6 |
2 |
2,5 |
3,2 |
3,2 |
4 |
4 |
4 |
5 |
5 |
5 |
6,3 |
6,3 |
6,3 |
6,3 |
8 |
8 |
8 |
8 |
|
le, не менее |
2,3 |
2,6 |
3,3 |
3,3 |
3,9 |
4,9 |
5,9 |
6,5 |
7 |
7,7 |
7,7 |
8,7 |
10 |
10 |
11,2 |
11,2 |
12,5 |
12,5 |
14,7 |
14,7 |
16 |
16 |
Примечание - Значение lh должно быть рассчитано для каждого случая применения, но при этом отверстие не должно быть ближе к торцу крепежного изделия, чем минимальное lе с учетом суммарных допусков на lh и l.
В промышленности применяется допуск +IT14 для lh.
Допуск l - по ГОСТ 1759.1.
3.2. Отверстия под контровочную проволоку
Размеры отверстий и их расположение должны соответствовать указанным на рисунке 3 и в таблицах 3 и 4.

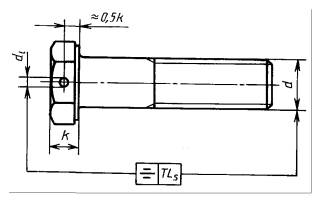

Рисунок 3
Таблица 3
|
Допуск TLs, для класса точности |
||
|
А |
В |
С |
|
2 IT13 |
2 IT14 |
2 IT15 |
Таблица 4
мм
|
4 |
5 |
6 |
7 |
8 |
10 |
12 |
14 |
16 |
18 |
20 |
22 |
24 |
27 |
30 |
33 |
36 |
39 |
42 |
45 |
48 |
52 |
|
|
dl H14 |
1,2 |
1,2 |
1.6 |
1,6 |
2 |
2 |
2 |
2 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
4 |
4 |
4 |
4 |
4 |
4 |
5 |
Ключевые слова: изделия крепежные, болты, винты, шпильки, отверстия, размеры
