ГОСТ Р 50914-96
ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
УСТРОЙСТВА ПРЕОБРАЗОВАНИЯ СИГНАЛОВ
ДЛЯ ОДНОВРЕМЕННОЙ ДВУСТОРОННЕЙ ПЕРЕДАЧИ ДАННЫХ
ПО КОММУТИРУЕМЫМ КАНАЛАМ СВЯЗИ
ТЕЛЕФОННОЙ СЕТИ ОБЩЕГО ПОЛЬЗОВАНИЯ И
НЕКОММУТИРУЕМЫМ КАНАЛАМ ТОНАЛЬНОЙ ЧАСТОТЫ
ТИПЫ И ОСНОВНЫЕ ПАРАМЕТРЫ
ГОССТАНДАРТ РОССИИ
Москва
Предисловие
1 РАЗРАБОТАН Научно-производственным кооперативом «Интердата»
ВНЕСЕН Государственным комитетом Российской Федерации по оборонным отраслям промышленности через Всероссийский научно-исследовательский институт «Эталон»
2 ПРИНЯТ И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Госстандарта России от 13 июня 1996 г. № 377
3 В стандарте учтены требования рекомендаций Международного союза электросвязи (Синяя книга. - Мельбурн, 1988): V.21, V.22, V.22 bis, V.26, V.26 bis, V.26 ter, V.27 bis, V.27 ter, V.29, V.32, V.32 bis, V.33
4 ВВЕДЕН ВПЕРВЫЕ
СОДЕРЖАНИЕ
ГОСТ Р 50914-96
ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
|
Типы и основные параметры Signal conversion devices
for simultaneous duplex data transmission on switched channels Type and basic parameters |
Дата введения 1997-01-01
1 ОБЛАСТЬ ПРИМЕНЕНИЯ
Настоящий стандарт распространяется на устройства преобразования сигналов для одновременной двусторонней передачи данных по коммутируемым каналам связи телефонной сети общего пользования и некоммутируемым каналам тональной частоты.
Стандарт устанавливает типы и основные параметры УПС, обеспечивающих последовательную передачу данных со скоростями от 300 до 14400 бит/с включительно по коммутируемым и некоммутируемым каналам связи с двухпроводным и четырехпроводным окончаниями.
2 НОРМАТИВНЫЕ ССЫЛКИ
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 17657-79 Передача данных. Термины и определения
ГОСТ 18145-81 (СТ СЭВ 6367-88) Цепи на стыке С2 аппаратуры передачи данных с оконечным оборудованием при последовательном вводе-выводе данных. Номенклатура и технические требования
ГОСТ 20855-83 Устройства преобразования сигналов аппаратуры передачи данных для коммутируемых и некоммутируемых каналов тональной частоты. Типы и основные параметры
ГОСТ 23675-79 (СТ СЭВ 6368-88) Цепи стыка С2-ИС системы передачи данных. Электрические параметры
ГОСТ 26532-85 Устройства преобразования сигналов аппаратуры передачи данных для некоммутируемых каналов тональной частоты. Типы и основные параметры
ГОСТ 27232-87 Стык аппаратуры передачи данных с физическими линиями. Основные параметры
ГОСТ 28749-90 Устройства преобразования сигналов для одновременной двусторонней передачи данных по коммутируемым каналам телефонной сети общего пользования со скоростью 2400 бит/с. Типы и основные параметры
ГОСТ 28838-90 Устройство преобразования сигналов аппаратуры передачи данных для работы по некоммутируемым каналам тональной частоты, использующее метод сверточного кодирования информации. Основные параметры
3 ОПРЕДЕЛЕНИЯ
В настоящем стандарте применены термины по ГОСТ 17657.
4 ОБОЗНАЧЕНИЯ И СОКРАЩЕНИЯ
ТФ-ОП - телефонная сеть общего пользования.
ТЧ - тональная частота.
УПС - устройство преобразования сигналов.
ООД - оконечное оборудование данных.
КАМ - квадратурная амплитудная модуляция.
АФМ-ОБП - амплитудно-фазовая модуляция с одной боковой полосой.
АПД - аппаратура передачи данных.
5 ТИПЫ УПС
5.1 Установлено четыре типа УПС для некоммутируемых каналов ТЧ:
- УПС-2,4 ТЧ - с максимальной скоростью передачи данных 2400 бит/с;
- УПС-4,8 ТЧ - с максимальной скоростью передачи данных 4800 бит/с;
- УПС-9,6 ТЧ - с максимальной скоростью передачи данных 9600 бит/с;
- УПС-14,4 ТЧ - с максимальной скоростью передачи данных 14400 бит/с.
5.2 Установлено два типа УПС для коммутируемых каналов сети ТФ-ОП:
- УПС-2,4 ТФ - с максимальной скоростью передачи данных 2400 бит/с;
- УПС-14,4 ТФ - с максимальной скоростью передачи данных 14400 бит/с.
6 ОСНОВНЫЕ ПАРАМЕТРЫ УПС
6.1 Сопряжение УПС с каналом, используемым для передачи данных, должно осуществляться по цепям стыка С1.
6.2 Сопряжение УПС с оконечным оборудованием данных (ООД) должно осуществляться по цепям стыка С2 в соответствии с требованиями ГОСТ 18145 и ГОСТ 23675.
Примечание - Допускается сопряжение УПС с ООД по стыку С1-ФЛ в соответствии с ГОСТ 27232.
Перечень цепей стыка приведен в приложении А.
6.3 Скорости передачи данных должны соответствовать указанным в таблице 1.
|
Скорость, бит/с |
||
|
основная |
резервная |
|
|
УПС-2,4 ТЧ |
2400 |
1200 |
|
УПС-4,8 ТЧ |
4800 |
2400 |
|
УПС-9,6 ТЧ |
9600 |
7200, 4800, 2400 |
|
УПС-14,4 ТЧ |
14400, 12000 |
9600 |
|
УПС-2,4 ТФ |
2400 |
1200, 600, 300 |
|
УПС-14,4 ТФ |
14400, 12000, 9600 |
7200, 4800, 2400, 1200 |
|
Примечания 1 Наличие всего ряда резервных скоростей не является обязательным 2 При синхронном способе передачи предельное отклонение действительного значения скорости от номинального значения не должно превышать ±0,01 % |
||
6.4 УПС должны обеспечивать одновременную двустороннюю передачу данных.
6.5 Основные параметры УПС для некоммутируемых каналов ТЧ
6.5.1 Параметры УПС-2,4 ТЧ должны соответствовать требованиям ГОСТ 20855.
6.5.2 Параметры УПС-4,8 ТЧ и УПС-9,6 ТЧ должны соответствовать требованиям ГОСТ 26532.
6.5.3 Параметры УПС-14,4 ТЧ должны соответствовать требованиям ГОСТ 28838.
6.6 Основные параметры УПС для коммутируемых каналов связи сети ТФ-ОП
6.6.1 УПС-2,4 ТФ и УПС-14,4 ТФ на основной и резервной скоростях должны обеспечивать синхронный и асинхронный методы передачи.
Стартстопно-синхронное преобразование должно производиться в соответствии с ГОСТ 28749.
6.6.2 Основные параметры УПС-2,4 ТФ и УПС-14,4 ТФ на скоростях 2400 и 1200 бит/с должны соответствовать требованиям ГОСТ 28749.
6.6.3 Основные параметры УПС-2,4 ТФ на скоростях от 0 до 600 бит/с должны соответствовать требованиям ГОСТ 20855.
6.6.4 В УПС-14,4 ТФ должны быть предусмотрены адаптивная эхокомпенсация и адаптивная коррекция линейных искажений в принимаемом сигнале.
Максимальное число переприемных участков канала связи по тональной частоте, при котором УПС работоспособны, должно быть указано в техническом задании (ТЗ) на УПС.
6.6.5 В УПС-14,4 ТФ виды модуляции для скоростей передачи данных 14400, 12000, 9600, 7200 и 4800 бит/с должны соответствовать указанным в таблице 2. Сигнальные созвездия должны соответствовать приведенным на рисунках 1 - 3.
Сигнальные созвездия для скоростей 12000 и 14400 бит/с - по ГОСТ 28838, чертежи 1 и 2.
6.6.6 В УПС-14,4 ТФ должен быть использован сверточный код со скоростью 2/3, кодовым ограничением - три и числом состояний - восемь.
Структурная схема сверточного кода - по ГОСТ 28838, приложение 2.
|
Вид модуляции |
Номер рисунка сигнального созвездия |
|
|
14400 |
Квадратурная амплитудная модуляция (КАМ) с 128 сигнальными точками (КАМ-128) и сверточным кодированием информации |
- |
|
12000 |
КАМ-64 со сверточным кодированием |
- |
|
9600 |
КАМ-16 |
1 |
|
КАМ-32 со сверточным кодированием |
2 |
|
|
7200 |
КАМ-16 со сверточным кодированием |
3 |
|
4800 |
Дифференциальная четырехфазовая |
- |
|
Примечание - По согласованию с заказчиком на скоростях 14400, 12000 и 9600 бит/с допускается применение амплитудно-фазовой модуляции с частично подавленной одной боковой полосой частот (АФМ-ОБП) |
||
Двоичные числа относятся к Y1n, Y2n, Q3n, Q4n, А, В, С, D используются при работе на скорости 4800 бит/с и при настройке.

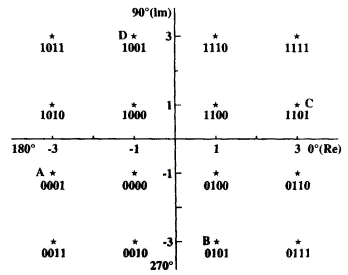

Рисунок 1 - Сигнальное созвездие КАМ-16 для скорости 9600 бит/с
Двоичные числа относятся к Y0n, Y1n, Y2n, Q3n, Q4n, А, В, С, D используются при работе на скорости 4800 бит/с и при настройке.

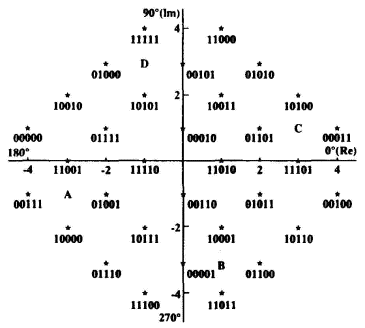

Рисунок- 2 - Сигнальное созвездие КАМ-32 для скорости 9600 бит/с
Двоичные числа относятся к Y0n, Y1n, Y2n, Y3n, А, В, С, D относятся к элементам синхронизирующего сигнала.

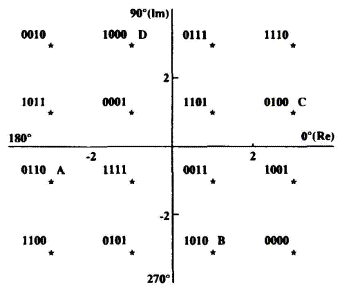

Рисунок 3 - Сигнальное созвездие КАМ-16 для скорости передачи данных 7200 бит/с
6.6.7 Значения основных параметров УПС-14,4 ТФ должны соответствовать приведенным в таблице 3.
|
Несущая частота, Гц |
Отклонение действительного значения несущей частоты от номинального значения, Гц |
||
|
на выходе передатчика УПС |
на входе приемника УПС |
||
|
2400 |
1800 |
±1,0 |
±7,0 |
6.6.8 При работе УПС-14,4 ТФ на скорости 14400 бит/с поток скремблированных данных должен делиться на группы по шесть битов, на скорости 12000 бит/с - на группы по пять битов. Первые по времени два бита Q1n и Q2n каждой группы данных должны быть перекодированы с использованием относительного кода - по ГОСТ 28838, таблица 1.
6.6.9 Два перекодированных бита Y1n и Y2n должны быть закодированы с использованием сверточного кодера - по ГОСТ 28838, приложение 2.
6.6.10 На скорости 14400 бит/с четыре входных информационных бита Q3n, Q4n, Q5n, Q6n и три бита с выхода сверточного кодера Y0n, Y1n и Y2n должны быть преобразованы в аналоговый сигнал посредством КАМ. Модуляционный код - по ГОСТ 28838, таблица 3.
6.6.11 На скорости 12000 бит/с три входных информационных бита Q3n, Q4n и Q5n и три бита с выхода сверточного кодера Y0n, Y1n и Y2n должны быть преобразованы в аналоговый сигнал посредством КАМ. Модуляционный код - по ГОСТ 28838, таблица 2.
6.6.12 При использовании в УПС-14,4 ТФ на скорости 9600 бит/с сигнального созвездия КАМ-16 поток скремблированных данных должен делиться на группы из четырех следующих друг за другом битов. Первые по времени два бита Q1n и Q2n каждой группы должны быть подвергнуты относительному кодированию в Y1n и Y2n в соответствии с таблицей 4.
6.6.13 Два перекодированных бита Y1n и Y2n и два информационных бита Q3n и Q4n должны быть преобразованы в аналоговый сигнал посредством КАМ. Модуляционный код должен соответствовать указанному в таблице 5 для КАМ-16.
|
Комбинации предыдущих символов |
Изменение фазового квадранта |
Комбинации выходных символов |
Состояние сигнала на скорости 4800 бит/с |
||||
|
Q1n |
Q2n |
Y1n-1 |
Y2n-1 |
Y1n |
Y2n |
||
|
0 |
0 |
0 |
0 |
90° |
0 |
1 |
В |
|
0 |
0 |
0 |
1 |
|
1 |
1 |
С |
|
0 |
0 |
1 |
0 |
|
0 |
0 |
А |
|
0 |
0 |
1 |
1 |
|
1 |
0 |
D |
|
0 |
1 |
0 |
0 |
0° |
0 |
0 |
А |
|
0 |
1 |
0 |
1 |
|
0 |
1 |
В |
|
0 |
1 |
1 |
0 |
|
1 |
0 |
D |
|
0 |
1 |
1 |
1 |
|
1 |
1 |
С |
|
1 |
0 |
0 |
0 |
180° |
1 |
1 |
С |
|
1 |
0 |
0 |
1 |
|
1 |
0 |
D |
|
1 |
0 |
1 |
0 |
|
0 |
1 |
В |
|
1 |
0 |
1 |
1 |
|
0 |
0 |
А |
|
1 |
1 |
0 |
0 |
270° |
1 |
0 |
D |
|
1 |
1 |
0 |
1 |
|
0 |
0 |
А |
|
1 |
1 |
1 |
0 |
|
1 |
1 |
С |
|
1 |
1 |
1 |
1 |
|
0 |
1 |
В |
|
Координаты сигнальной точки на выходе модулятора |
||||||||
|
Y0n |
Y1n |
Y2n |
Q3n |
Q4n |
КАМ-16 |
КАМ-32 |
||
|
Реальная |
Мнимая |
Реальная |
Мнимая |
|||||
|
0 |
0 |
0 |
0 |
0 |
-1 |
-1 |
-4 |
1 |
|
0 |
0 |
0 |
1 |
-3 |
-1 |
0 |
-3 |
|
|
0 |
0 |
1 |
0 |
-1 |
-3 |
0 |
1 |
|
|
0 |
0 |
1 |
1 |
-3 |
-3 |
4 |
1 |
|
|
0 |
1 |
0 |
0 |
1 |
-1 |
4 |
-1 |
|
|
0 |
1 |
0 |
1 |
1 |
-3 |
0 |
3 |
|
|
0 |
1 |
1 |
0 |
3 |
-1 |
0 |
-1 |
|
|
0 |
1 |
1 |
1 |
3 |
-3 |
-4 |
-1 |
|
|
1 |
0 |
0 |
0 |
-1 |
1 |
-2 |
3 |
|
|
1 |
0 |
0 |
1 |
-1 |
3 |
-2 |
-1 |
|
|
1 |
0 |
1 |
0 |
-3 |
1 |
2 |
3 |
|
|
1 |
0 |
1 |
1 |
-3 |
3 |
2 |
-1 |
|
|
1 |
1 |
0 |
0 |
1 |
1 |
2 |
-3 |
|
|
1 |
1 |
0 |
1 |
3 |
1 |
2 |
1 |
|
|
1 |
1 |
1 |
0 |
1 |
3 |
-2 |
-3 |
|
|
1 |
1 |
1 |
1 |
3 |
3 |
-2 |
1 |
|
|
1 |
0 |
0 |
0 |
0 |
- |
- |
-3 |
-2 |
|
0 |
0 |
0 |
1 |
|
|
1 |
-2 |
|
|
0 |
0 |
1 |
0 |
|
|
-3 |
2 |
|
|
0 |
0 |
1 |
1 |
|
|
1 |
2 |
|
|
0 |
1 |
0 |
0 |
- |
- |
3 |
2 |
|
|
0 |
1 |
0 |
1 |
|
|
-1 |
2 |
|
|
0 |
1 |
1 |
0 |
|
|
3 |
-2 |
|
|
0 |
1 |
1 |
1 |
|
|
-1 |
-2 |
|
|
1 |
0 |
0 |
0 |
- |
- |
1 |
4 |
|
|
1 |
0 |
0 |
1 |
|
|
-3 |
0 |
|
|
1 |
0 |
1 |
0 |
|
|
1 |
0 |
|
|
1 |
0 |
1 |
1 |
|
|
1 |
-4 |
|
|
1 |
1 |
0 |
0 |
- |
- |
-1 |
-4 |
|
|
1 |
1 |
0 |
1 |
|
|
3 |
0 |
|
|
1 |
1 |
1 |
0 |
|
|
-1 |
0 |
|
|
1 |
1 |
1 |
1 |
|
|
-1 |
4 |
|
6.6.14 При использовании в УПС-14,4 ТФ на скорости 9600 бит/с сигнального созвездия КАМ-32 со сверточным кодированием поток скремблированных данных должен делиться на группы из четырех следующих друг за другом битов данных. Первые по времени два бита Q1n и Q2n каждой группы должны быть перекодированы с использованием относительного кода - по ГОСТ 28838, таблица 1.
6.6.15 Два перекодированных бита Y1n и Y2n должны быть закодированы с использованием сверточного кодера по ГОСТ 28838, приложение 2.
6.6.16 Три бита с выхода сверточного кодера Y0n, Y1n и Y2n, a также два информационных бита Q3n и Q4n должны быть преобразованы в аналоговый сигнал посредством квадратурной амплитудной модуляции. Модуляционный код должен соответствовать указанному в таблице 5 для КАМ-32.
6.6.17 При использовании в УПС-14,4 ТФ на скорости 7200 бит/с сигнального созвездия КАМ-16 со сверточным кодированием поток скремблированных данных должен делиться на группы из трех следующих друг за другом битов данных. Первые по времени два бита Q1n и Q2n каждой группы должны быть перекодированы с использованием относительного кода - по ГОСТ 28838, таблица 1.
6.6.18 Два перекодированных бита должны быть закодированы с использованием сверточного кодера - по ГОСТ 28838, приложение 2.
6.6.19 Три перекодированных бита с выхода сверточного кодера Y0n, Y1n, Y2n, а также информационный бит Q3n должны быть преобразованы в аналоговый сигнал посредством КАМ-16 в соответствии с сигнальным созвездием, приведенным на рисунке 3.
6.6.20 На скорости 4800 бит/с в УПС-14,4 ТФ должна быть использована дифференциальная четырехфазовая манипуляция. При этом поток скремблированных данных должен делиться на группы из двух битов Q1n и Q2n, которые затем должны быть подвергнуты относительному кодированию в соответствии с таблицей 4 и преобразованы в аналоговый сигнал с использованием манипуляционного кода, приведенного в таблице 4.
6.6.21 Разность уровней мощности сигнала и флуктуационной помехи на входе УПС-14,4 ТФ при работе в режиме «на себя» в точке, в которой спектр ограничен полосой частот соответствующего канала связи, не должна быть более 25 дБ на скоростях 9600 и 12000 бит/с и 27 дБ - на скорости 14400 бит/с при коэффициенте ошибок по элементам 1 · 10-4.
6.6.22 По окончании начальной или подстроечной синхронизирующей последовательности, передаваемой УПС-14,4 ТФ, состояние цепи 106 должно в течение 2 мс прийти в соответствие с состоянием цепи 105.
6.6.23 В УПС-14,4 ТФ должно быть предусмотрено два вида самосинхронизирующихся скремблера/дескремблера:
- с образующим полиномом 1 + х-18 + х-23 для вызывающего УПС;
- с полиномом 1 + х-5 + х-23 для отвечающего УПС.
ПРИЛОЖЕНИЕ А
(обязательное)
ПЕРЕЧЕНЬ ЦЕПЕЙ СТЫКА С2 В ЗАВИСИМОСТИ ОТ ТИПА УПС
|
Номер цепи стыка |
Тип УПС |
||||||
|
УПС-2,4 ТФ |
УПС-2,4 ТЧ |
УПС-4,8 ТЧ |
УПС-14,4 ТФ |
УПС-9,6 ТЧ |
УПС-14,4 ТЧ |
||
|
Сигнальное заземление |
102 |
× |
× |
× |
× |
× |
× |
|
Передаваемые данные |
103 |
× |
× |
× |
× |
× |
× |
|
Принимаемые данные |
104 |
× |
× |
× |
× |
× |
× |
|
Запрос передачи |
105 |
× |
× |
× |
× |
× |
× |
|
Готов к передаче |
106 |
× |
× |
× |
× |
× |
× |
|
АПД готова |
107 |
× |
× |
× |
× |
× |
× |
|
Подсоединить АПД к линии |
108/1 |
× |
× |
× |
× |
- |
× |
|
Оконечное оборудование данных готово |
108/2 |
´ |
- |
- |
- |
- |
- |
|
Детектор принимаемого линейного сигнала канала данных |
109 |
× |
× |
× |
× |
× |
× |
|
Переключатель скорости передачи данных (источник ООД) |
111 |
× |
- |
× |
× |
× |
× |
|
Переключатель скорости передачи данных (источник АПД) |
112 |
× |
- |
- |
× |
- |
× |
|
Синхронизация элементов передаваемого сигнала (источник ООД) |
113 |
× |
× |
× |
× |
× |
× |
|
Синхронизация элементов передаваемого сигнала (источник УПС) |
114 |
× |
× |
× |
× |
× |
× |
|
Синхронизация элементов принимаемого сигнала (источник УПС) |
115 |
× |
× |
× |
× |
× |
× |
|
Индикатор вызова |
125 |
× |
- |
- |
× |
- |
- |
|
Шлейф испытаний для технического обслуживания |
140 |
× |
× |
× |
× |
× |
× |
|
Местный шлейф (шлейф 3) |
141 |
× |
× |
× |
× |
× |
× |
|
Индикатор проверки |
142 |
× |
× |
× |
× |
× |
× |
|
Примечания 1 Знак «×» соответствует обязательному использованию цепи в УПС 2 Номенклатура цепей может быть расширена в соответствии с требованиями ТЗ на УПС конкретного типа |
|||||||
