ГОСТ 8921-69
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ГАЙКИ С ШАРНИРНОЙ РУКОЯТКОЙ
КОНСТРУКЦИЯ
ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ
Москва
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
ГАЙКИ С ШАРНИРНОЙ РУКОЯТКОЙ Конструкция Swing handle nuts. Design |
ГОСТ Взамен ГОСТ 8921-58 |
Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 13 июня 1969 г. № 680 дата введения установлена
01.07.70
Ограничение срока действия снято Постановлением Госстандарта СССР от 20.04.89 № 1027
Настоящий стандарт распространяется на гайки с шарнирной рукояткой, предназначенные для станочных приспособлений.
1. КОНСТРУКЦИЯ И РАЗМЕРЫ ГАЕК С ШАРНИРНОЙ РУКОЯТКОЙ

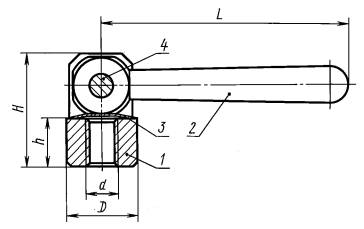

1.1. Конструкция и размеры гаек должны соответствовать указанным на черт. 1 и в табл. 1.
* Размеры для справок.
Черт. 1
Таблица 1
Размеры в мм
|
Применяемость |
d |
Н |
D |
L |
h |
Масса, кг |
Дет. 1 Гайка |
Дет. 2 Рукоятка |
Дет. 3 Пружина |
Дет. 4 Штифт по ГОСТ 3128-70 |
|
|
Количество |
|||||||||||
|
1 |
1 |
1 |
1 |
||||||||
|
Обозначение деталей |
|||||||||||
|
7003-0341 |
|
М6 |
28 |
16 |
63 |
12 |
0,065 |
7003-0341/001 |
7003-0341/002 |
7003-0341/003 |
5m6´16 |
|
7003-0342 |
|
М8 |
32 |
18 |
16 |
0,079 |
7003-0342/001 |
||||
|
7003-0343 |
|
М10 |
40 |
20 |
80 |
20 |
0,137 |
7003-0343/001 |
7003-0343/002 |
7003-0343/003 |
6m6´18 |
|
7003-0344 |
|
М12 |
50 |
25 |
100 |
25 |
0,256 |
7003-0344/001 |
7003-0344/002 |
7003-0344/003 |
8m6´22 |
|
7003-0345 |
|
М16 |
60 |
32 |
125 |
28 |
0,499 |
7003-0345/001 |
7003-0345/002 |
7003-0345/003 |
10m6´30 |
|
7003-0346 |
|
М20 |
70 |
40 |
160 |
32 |
0,960 |
7003-0346/001 |
7003-0346/002 |
7003-0346/003 |
12m6´36 |
Пример условного обозначения гайки с шарнирной рукояткой размером d = M6.
Гайка 7003-0341 ГОСТ 8921-69
(Измененная редакция, Изм. № 1).
1.2. Маркировать: наименование изделия, обозначение, обозначение настоящего стандарта и товарный знак предприятия-изготовителя. Маркировку нанести на тару или упаковку для партии гаек одного типоразмера.
1.3. Пример применения гаек с шарнирной рукояткой указан в приложении.
(Введен дополнительно, Изм. № 2).
2. КОНСТРУКЦИЯ И РАЗМЕРЫ ГАЙКИ (дет. 1)

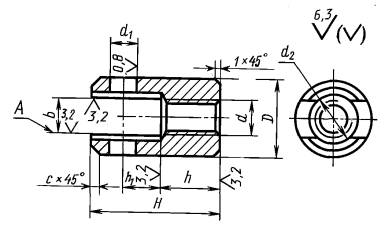

2.1. Конструкция и размеры гайки должны соответствовать указанным на черт. 2 и в табл. 2.
Черт. 2
Таблица 2
Размеры в мм
|
d |
Н |
D |
b Н11 |
d1 К7 |
d2 |
h |
h1 -0,1 |
с |
Масса, кг ≈ |
|
|
7003-0341/001 |
М6 |
28 |
16 |
8 |
5 |
10,2 |
12 |
8,6 |
2 |
0,024 |
|
7003-0342/001 |
М8 |
32 |
18 |
8 |
5 |
10,2 |
16 |
8,6 |
2 |
0,038 |
|
7003-0343/001 |
М10 |
40 |
20 |
10 |
6 |
12,2 |
20 |
10,6 |
3 |
0,054 |
|
7003-0344/001 |
М12 |
50 |
25 |
12 |
8 |
14,25 |
25 |
13,3 |
3 |
0,110 |
|
7003-0345/001 |
М16 |
60 |
32 |
16 |
10 |
18,25 |
28 |
16,5 |
4 |
0,201 |
|
7003-0346/001 |
М20 |
70 |
40 |
20 |
12 |
22,25 |
32 |
21,5 |
4 |
0,354 |
(Измененная редакция, Изм. № 1, 2).
2.2. Материал - сталь марки 45 по ГОСТ 1050-88. Допускается замена на сталь других марок с механическими свойствами не ниже, чем у стали марки 45.
2.3 Твердость - 30 ... 35 HRC.
2.4. Неуказанные предельные отклонения размеров: Н14, h14, ±t2/2.
(Измененная редакция, Изм. № 2).
2.5. Предельное отклонение от перпендикулярности оси отверстия d1 к поверхности А - не более 0,05 мм.
2.6. Резьба метрическая - по ГОСТ 24705-81. Поле допуска резьбы - 6Н по ГОСТ 16093-81.
(Измененная редакция, Изм. № 2).
2.7. Размеры фасок для резьбы - по ГОСТ 10549-80.
2.8. (Исключен, Изм. № 1).
2.9. Покрытие - Хим. Окc. прм (обозначение покрытия - по ГОСТ 9.306-85). По соглашению с потребителем допускается применение других видов защитных покрытий.
Пример условного обозначения гайки размером d = М6:
Гайка 7003-0341/001 ГОСТ 8921-69
(Измененная редакция, Изм. № 2).
3. КОНСТРУКЦИЯ И РАЗМЕРЫ РУКОЯТКИ (дет. 2)

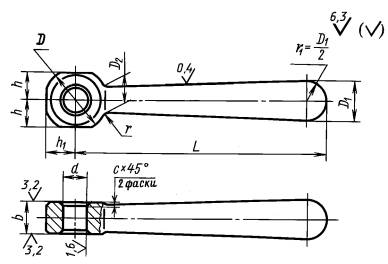

3.1. Конструкция и размеры рукоятки должны соответствовать указанным на черт. 3 и в табл. 3.
Черт. 3
Таблица 3
Размеры в мм
|
b d11 |
L |
D |
D1 |
D2 |
d D11 |
h |
h1 -0,1 |
с |
r |
Масса, кг ≈ |
|
|
7003-0341/002 |
8 |
63 |
16 |
10 |
7 |
5 |
7 |
7,2 |
0,6 |
1,6 |
0,038 |
|
7003-0343/002 |
10 |
80 |
20 |
13 |
9 |
6 |
9 |
9,2 |
0,6 |
1,6 |
0,075 |
|
7003-0344/002 |
12 |
100 |
25 |
16 |
11 |
8 |
11 |
11,2 |
0,6 |
2,5 |
0,136 |
|
7003-0345/002 |
16 |
125 |
32 |
20 |
14 |
10 |
14 |
14,3 |
1,0 |
2,5 |
0,267 |
|
7003-0346/002 |
20 |
160 |
40 |
25 |
18 |
12 |
18 |
18,3 |
1,0 |
4,0 |
0,570 |
Пример условного обозначения рукоятки размером b = 8 мм:
Рукоятка 7003-0341/002 ГОСТ 8921-69
(Измененная редакция, Изм. № 1, 2).
3.2. Материал - сталь марки 45 по ГОСТ 1050-88. Рекомендуется изготовлять рукоятки из заготовок по ГОСТ 3055-69.
3.3. Твердость - 35 ... 40 HRC.
3.4. Неуказанные предельные отклонения размеров: h14, ±t2/2.
(Измененная редакция, Изм. № 2).
3.5. Покрытие - Хим. Окc. прм (обозначение покрытия - по ГОСТ 9.306-85). По соглашению с потребителем допускается применение других видов защитных покрытий.
4. КОНСТРУКЦИЯ И РАЗМЕРЫ ПРУЖИНЫ (дет. 3)
4.1. Конструкция и размеры пружины должны соответствовать указанным на черт. 4 и в табл. 4.
Черт. 4
Таблица 4
Размеры в мм
|
D |
L |
s |
b |
h |
l |
Масса, кг ≈ |
|
|
7003-0341/003 |
10 |
16 |
0,4 |
7,8 |
1,6 |
8 |
0,0004 |
|
7003-0343/003 |
12 |
19 |
0,4 |
9,8 |
1,6 |
9 |
0,0006 |
|
7003-0344/003 |
14 |
22 |
0,5 |
11,8 |
2,3 |
10 |
0,0015 |
|
7003-0345/003 |
18 |
27 |
0,6 |
15,8 |
2,5 |
13 |
0,0025 |
|
7003-0346/003 |
22 |
35 |
0,8 |
19,8 |
3,5 |
15 |
0,0045 |
Пример условного обозначения пружины размером D = 10 мм:
Пружина 7003-0341/003 ГОСТ 8921-69
(Измененная редакция, Изм. № 1, 2).
4.2. Материал: лента стальная пружинная ЗП-Ч по ГОСТ 21996-76, из стали марки У7А - по ГОСТ 1435-99. Допускается замена материала на сталь других марок с механическими свойствами не ниже, чем у стали марки У7А.
4.3. Твердость - 50 ... 55 HRC.
4.4. Неуказанные предельные отклонения размеров: h14, ±t2/2.
(Измененная редакция, Изм. № 1, 2).
4.5. Покрытие - Хим. Окc. прм (обозначение покрытия - по ГОСТ 9.306-85). По соглашению с потребителем допускается применение других видов защитных покрытий.
ПРИЛОЖЕНИЕ
Справочное

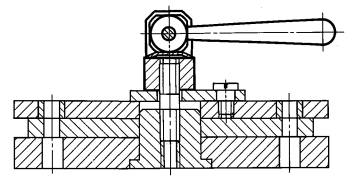

ПРИМЕР ПРИМЕНЕНИЯ ГАЕК С ШАРНИРНОЙ РУКОЯТКОЙ
