ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
СТАНКИ РЕЗЬБОШЛИФОВАЛЬНЫЕ
ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ
ГОСТ 6728-91
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО УПРАВЛЕНИЮ
КАЧЕСТВОМ ПРОДУКЦИИ И СТАНДАРТАМ
МОСКВА
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
СТАНКИ РЕЗЬБОШЛИФОВАЛЬНЫЕ Основные параметры и размеры Thread-grinding machines. |
ГОСТ |
Дата введения 01.01.92
Настоящий стандарт распространяется на универсальные резьбошлифовальные станки, в том числе на резьбошлифовальные станки для ходовых винтов, изготовляемые для нужд народного хозяйства и экспорта.
2. Требования настоящего стандарта являются обязательными.

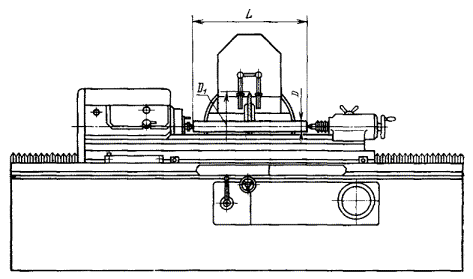

D - наибольший диаметр устанавливаемой заготовки; L - наибольшая длина устанавливаемой заготовки; D1 - наибольший диаметр устанавливаемого шлифовального круга
Примечание. Чертеж не определяет конструкцию станка.
Размеры, мм
|
Наименование показателя |
Нормы |
||||
|
D |
80 |
125 |
200 |
320 |
|
|
L |
250 |
390 |
500; 1500; 2000 |
1000; 2000 |
3000; 5000 |
|
Наибольший диаметр шлифуемой резьбы, не менее |
0,75D |
||||
|
Наибольшая длина шлифуемой резьбы, не менее |
0,75L |
||||
|
Наибольший угол подъема винтовой линии шлифуемой резьбы, не менее |
6° |
15° |
30° |
||
|
D1, по ГОСТ 2424 |
350 |
400; 500 |
|||
|
Конус Морзе в шпинделе бабки изделия и пиноли задней бабки, по ГОСТ 25557 |
2 |
4; 5 |
|||
|
Номинальный диаметр конца шлифовального шпинделя, по ГОСТ 2323 (конусность 1 : 5), не менее |
40 |
50 |
65 |
||
Примечания:
1. Наибольшая длина L указана при установке задней бабки на край стола без свисания.
2. Числовые значения параметров, приведенные в таблице с указанием «не менее», принимаются из ряда Ra 40 по ГОСТ 6636.
3. Числовые значения параметров, рассчитанные по приведенным в таблице формулам, округляются до ближайшего значения из ряда Ra 40 по ГОСТ 6636.
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством станкостроительной и инструментальной промышленности СССР
РАЗРАБОТЧИКИ
А.Н. Байков, Ю.А. Архипов, Ю.С. Николаев, В.Я. Черневич
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 29.03.91 № 332
3. Срок проверки - 1997 г., периодичность проверки - 5 лет
4. Стандарт соответствует СТ СЭВ 5940-87 в части типоразмерного ряда резьбошлифовальных станков: 80; 125; 200; 320 в соответствии со специализацией СССР
5. ВЗАМЕН ГОСТ 6728-80
6. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
Обозначение НТД, на который дана ссылка |
Номер пункта |
