ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
КОНЦЫ ШЛИФОВАЛЬНЫХ
ШПИНДЕЛЕЙ С НАРУЖНЫМ
БАЗИРУЮЩИМ КОНУСОМ
ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ
ГОСТ 2323-76
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ
МОСКВА
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
КОНЦЫ ШЛИФОВАЛЬНЫХ ШПИНДЕЛЕЙ Noses of grinding spindles with outside taper.
|
ГОСТ Взамен |
Постановлением Государственного комитета стандартов Совета Министров СССР от 27 октября 1976 г. № 2425 срок введения установлен
с 01.01.78
Проверен в 1982 г.
Несоблюдение стандарта преследуется по закону
* Переиздание (март 1986 г.) с Изменениями № 1, 2, утвержденными в октябре 1982 г., январе 1986 г. (ИУС 1-83, 5-86).
1. Настоящий стандарт распространяется на концы шлифовальных шпинделей с наружным базирующим конусом для посадки фланцев шлифовального инструмента.

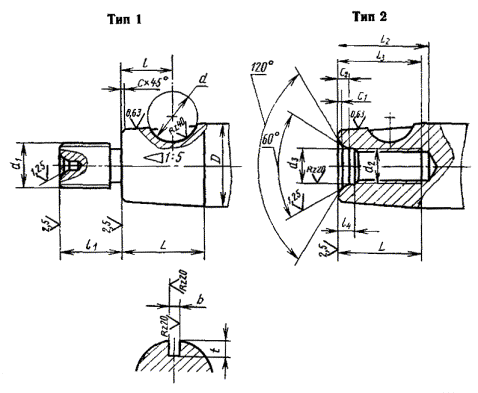

2. Присоединительные размеры концов шпинделей с наружным базирующим конусом должны соответствовать указанным на чертеже и в таблице.
мм
|
d |
d1 |
D2 |
D3 |
L |
l |
l1 |
l2 |
l3 |
l4 |
t |
b (пред. откл. по Р9) |
с |
с1 |
с2 |
||
|
Тип 1 |
Тип 2 |
|||||||||||||||
|
10 |
- |
M6 |
M5 |
5,5 |
10 |
- |
10 |
14 |
12 |
3,0 |
- |
- |
0,2 |
0,15 |
1,0 |
|
|
12 |
M8 |
M6 |
6,5 |
12 |
12 |
17 |
15 |
3,5 |
0,3 |
1,2 |
||||||
|
16 |
M10 |
M8 |
8,5 |
16 |
18 |
24 |
22 |
4,5 |
0,6 |
0,2 |
2,0 |
|||||
|
20 |
M12 |
20 |
||||||||||||||
|
25 |
16 |
M16 |
M10 |
10,5 |
25 |
16 |
24 |
35 |
32 |
6,0 |
5,5 |
3 |
1,0 |
0,6 |
4,0 |
|
|
32 |
19 |
M12 |
12,5 |
32 |
20 |
6,0 |
4 |
0,8 |
||||||||
|
40 |
22 |
M24 |
M16 |
17,0 |
40 |
25 |
36 |
45 |
42 |
8,0 |
7,2 |
5 |
1,6 |
1,0 |
5,0 |
|
|
50 |
25 |
50 |
32 |
7,8 |
6 |
|||||||||||
|
65 |
28 |
M36´3 |
M24 |
25,0 |
65 |
40 |
50 |
65 |
62 |
11,0 |
8,8 |
8 |
1,6 |
6,5 |
||
|
80 |
32 |
80 |
50 |
10,5 |
10 |
2,0 |
||||||||||
|
100 |
38 |
M48´3 |
- |
- |
100 |
- |
65 |
60 |
- |
- |
- |
- |
- |
- |
||
|
125 |
125 |
- |
80 |
|||||||||||||
Примечание. Предельное отклонение для размера t, равного 5,5; 6,0 мм, должно быть +0,2 мм, для t, равного 7,2; 7,8; 8,8; 10,5 мм - +0,3 мм.
(Измененная редакция, Изм. № 1, 2).
3. При балансировочном механизме, встроенном в шпиндель, допускается применять шлифовальные шпинделя с концами, отличающимися от установленных в настоящем стандарте.
4. Резьба - по ГОСТ 24705-81. Допуск на наружную резьбу 6g, на внутреннюю 6H по ГОСТ 16093-81.
5. Выход резьбы, сбеги, проточки и фаски - по ГОСТ 10549-80.
6. Размеры центровых отверстий для концов с наружной резьбой - форма В или R по ГОСТ 14034-74.
7. Допускается уменьшение не более чем в два раза длины фасок c1 и с2 центрового отверстия с углом 60°.
8. Направление резьбы должно быть противоположным направлению вращения шпинделя.
9. Сегментные шпонки - по ГОСТ 24071-80. Допускается применять призматические шпонки по ГОСТ 23360-78, но при этом ширина паза b должна соответствовать указанной в таблице настоящего стандарта. Допускается крепить фланцы на шпинделе без шпонки.
10. Длину L разрешается увеличить в 1,25 раза.
