ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР



РАЗВЕРТКИ КОНИЧЕСКИЕ

КОНСТРУКЦИЯ И РАЗМЕРЫ



ГОСТ 6226-71





ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ

Москва



ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

РАЗВЕРТКИ МАШИННЫЕ КОНИЧЕСКИЕ
КОНУСНОСТЬЮ 1:16 С КОНИЧЕСКИМ
ХВОСТОВИКОМ

Основные размеры

Machine tapered reamers with
taper shank, taper 1:16.
Basic dimensions

ГОСТ
6226-71*

Взамен
ГОСТ 6226-65,
МН 57-58 и МН 58-58

Постановлением Государственного комитета стандартов Совета Министров СССР от 17 марта 1971 г. № 474 срок введения установлен

Проверен в 1984 г.

с 01.07.72

1. Настоящий стандарт распространяется на конические развертки для обработки отверстий под коническую резьбу по ГОСТ 6111-52 и под трубную коническую резьбу по ГОСТ 6211-81.

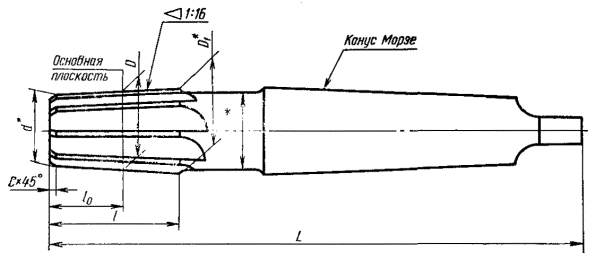

2. Основные размеры разверток должны соответствовать указанным на чертеже и в таблице;

Исполнение 1

Исполнение 2


Размеры, мм

Исполнение 1

Исполнение 2

Обозначения размеров резьбы

D

D1

d

d1

L

l

lo

с

Число зубьев z

Конус Морзе

Обозначения разверток

Применяемость

Обозначения разверток

Применяемость

2373-0031



2373-0041



Коническая дюймовая по ГОСТ 6111-52, дюймы

1/16

6,389

7,014

5,726

6

100

20

10

1,0

6

0

2373-0032



2373-0042



1/8

8,766

9,454

8,141

9

110

22

11

1

2373-0033



2373-0043



1/4

11,314

12,127

10,439

10

115

28

15

8

2373-0034



2373-0044



3/8

14,797

15,672

13,859

13

130

30

16

2

2373-0035



2373-0045



1/2

18,321

19,191

17,102

16

135

35

21

1,6

2373-0036



2373-0046



3/4

23,666

24,729

22,447

23

160

38

6

3

2373-0037



2373-0047



1

29,694

30,882

28,194

170

45

26

2,0

2373-0038



2373-0048



11/4

38,451

39,764

36,888

30

200

48

27

4

2373-0039



2373-0049



11/2

44,520

45,958

42,957

50

2373-0040



2373-0050



2

56,558

58,058

54,933

40

230

52

28

5

2373-0051



2373-0091



Трубная коническая по ГОСТ 6211-81

1/8

8,567

9,192

7,879

9

110

22

12

1,0

6

1

2373-0052



2373-0062



1/4

11,446

12,196

10,508

10

115

28

16

8

2373-0053



2373-0063



3/8

14,951

15,701

13,888

13

130

30

18

2

2373-0054



2373-0064



1/2

18,632

19,445

17,351

16

135

35

22

1,6

2373-0055



2373-0065



3/4

24,119

24,994

22,713

23

160

38

24

6

3

2373-0056



2373-0066



1

30,293

31,356

28,668

170

45

28

2,0

2373-0057



2373-0067



11/4

38,954

40,079

37,204

30

200

48

30

4

2373-0058



2373-0068



11/2

44,847

45,972

42,972

50

32

2373-0059



2373-0069



2

56,659

57,784

54,659

40

130

52

34

5


Пример условного обозначения развертки для отверстий под коническую дюймовую резьбу 3/4", исполнения 1:

Развертка 2373-0036 ГОСТ 6226-71

То же, под трубную коническую резьбу 3/4, исполнения 1:

Развертка 2373-0046 ГОСТ 6226-71

3. Размеры конусов Морзе - по ГОСТ 25557-82.

4. Центровые отверстия - формы В или R по ГОСТ 14034-74.

2 - 4. (Измененная редакция, Изм. № 1).

5. Технические требования - по ГОСТ 10083-81.

6. Геометрические параметры разверток указаны в приложении (рекомендуемом).

ПРИЛОЖЕНИЕ

Рекомендуемое

ГЕОМЕТРИЧЕСКИЕ ПАРАМЕТРЫ РАЗВЕРТОК

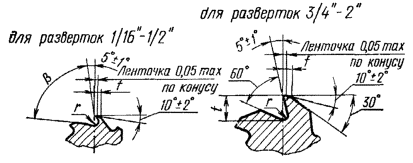

1. Геометрические параметры разверток указаны на чертеже и в таблице.

Размеры, мм

Обозначения размеров резьбы (дюймы)

r

b

f

t

Обозначения размеров резьбы (дюймы)

r

b

f

t



Коническая резьба

1/16

0,5

85°

0,6

-

Трубная коническая резьба

1/8

0,6

85°

0,8

-



1/8

0,8

1/4

80°



1/4

80°

3/8

1,0

1,0

3/8

1,0

1,0

1/2

1/2



3/4

-

1,2

4

3/4

-

1,2

4



1

1,6

5

1

1,6

5



11/4

1,6

7

11/4

1,6

7



11/2

2,0

8

11/2

2,0

8



2

2,0

10

2

2,0

10



2. Размеры радиусов округлений и фасок, не указанных в настоящем стандарте, принимаются по технологическим соображениям.

3. Шероховатость поверхностей, не указанная в технических требованиях ГОСТ 10083-81, - с параметром Rz не более 20 мкм по ГОСТ 2789-73.
