ГОСТ 5935-73

межгосударственный стандарт

ГАЙКИ ШЕСТИГРАННЫЕ ПРОРЕЗНЫЕ
НИЗКИЕ С УМЕНЬШЕННЫМ РАЗМЕРОМ
«ПОД КЛЮЧ» КЛАССА ТОЧНОСТИ А

Конструкция и размеры











РњРѕСЃРєРІР°
Стандартинформ
2006





МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ГАЙКИ ШЕСТИГРАННЫЕ ПРОРЕЗНЫЕ
НИЗКИЕ С УМЕНЬШЕННЫМ РАЗМЕРОМ «ПОД КЛЮЧ»
КЛАССА ТОЧНОСТИ А

Конструкция и размеры

Hexagon thin slotted nuts with reduced width across flats,
accuracy class A.
Construction and dimensions

ГОСТ
5935-73

Дата введения 01.01.74

Настоящий стандарт распространяется на низкие прорезные с уменьшенным размером «под ключ» шестигранные гайки класса точности А с диаметром резьбы от 8 до 48 мм.

(Измененная редакция, Изм. № 2).

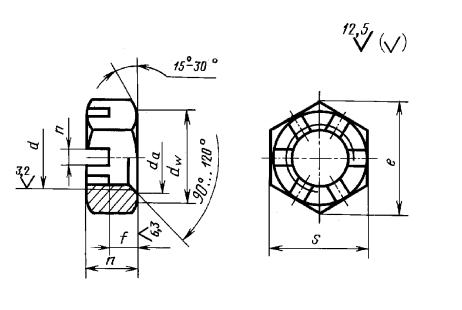

1. Конструкция и размеры гаек должны соответствовать указанным на чертеже и в таблице.

РјРј

Номинальный диаметр резьбы d

8

10

12

(14)

16

(18)

20

(22)

24

(27)

30

(33)

36

(39)

42

48

Шаг резьбы

крупный

1,25

1,5

1,75

2

2

2,5

2,5

2,5

3

3

3,5

3,5

4

4

4,5

5

мелкий

1

1,25

1,25

1,5

1,5

1,5

1,5

1,5

2

2

2

2

3

3

3

3

Размер «под ключ» S

12

14

16

18

21

24

27

30

34

36

41

46

50

55

60

70

Высота h

7

8

10

11

12

13

15

17

18

20

20

22

23

25

Диаметр описанной окружности е, не менее

13,3

15,5

17,8

20,0

23,4

26,8

30,1

33,5

37,7

40,0

45,6

51,3

55,8

61,3

67,0

78,3

dw, не менее

10,6

12,6

14,6

16,6

19,6

22,5

25,3

27,7

31,7

33,2

38,3

42,7

46,6

51,1

55,9

65,8

Число прорезей

6

8

Ширина прорези n

2,5

2,8

3,5

4,5

5,5

7

9

Расстояние от опорной поверхности до основания прорези m (пред. откл. по h14)

4

5

6

7

8

9

11

13

14

16

Диаметр фаски da

не менее

8

10

12

14

16

18

20

22

24

27

30

33

36

39

42

48

не более

8,75

10,8

13

15,1

17,3

19,4

21,6

23,8

25,9

29,2

32,4

35,6

38,9

42,2

45,4

51,8

Размер шплинта (рекомендуемый) по ГОСТ 397

2´20

2,5´25

3,2´25

4´32

4´36

5´40

5´45

6,3´50

6,3´56

6,3´63

6,3´71

8´71

8´80

Примечания:

1. Размеры, заключенные в скобки, применять не рекомендуется.

2. Для изделий, спроектированных до 01.01.91, допускается применять гайки с размерами, указанными в приложении 2.

Пример условного обозначения гайки диаметром резьбы d = 12 мм, с крупным шагом резьбы с полем допуска 6Н, класса прочности 04 без покрытия:

Гайка М12-6Н.04 ГОСТ 5935-73

То же, с мелким шагом резьбы с полем допуска 6Н, с покрытием 01 толщиной 9 мкм:

Гайка Рњ12´1,25-6Рќ.04.019 ГОСТ 5935-73

(Измененная редакция, Изм. № 1, 2, 3, 4).

2. Резьба - по ГОСТ 24705.

(Измененная редакция, Изм. № 3).

3. Допускается выполнение фаски со стороны прорези.

3а. Фома дна прорези может быть плоской, скругленной или с фаской.

(Введен дополнительно, Изм. № 2).

4. Технические требования - ГОСТ 1759.0. Класс прочности гаек 04.

(Измененная редакция, Изм. № 4).

5. Теоретическая масса гаек указана в приложении 1.

ПРИЛОЖЕНИЕ 1
Справочное

Масса стальных гаек с крупным шагом резьбы

Номинальный диаметр
резьбы d, мм

Теоретическая масса 1000 шт.
гаек, кг »

Номинальный диаметр
резьбы d, мм

Теоретическая масса 1000 шт.
гаек, кг »

8

3,768

24

74,467

10

5,659

27

75,490

12

9,052

30

105,090

14

12,257

33

144,170

16

18,289

36

183,250

18

25,371

39

238,190

20

32,790

42

293,130

22

45,907

48

459,92

Для определения массы гаек из других материалов величины массы, указанные в таблице, следует умножить на коэффициенты:

0,356 - для алюминиевого сплава;

1,080 - для латуни.

ПРИЛОЖЕНИЕ 1. (Измененная редакция, Изм. № 2, 4).

ПРИЛОЖЕНИЕ 2
Справочное

РјРј

Номинальный диаметр резьбы d

12

14

16

24

Размер "под ключ" S

17

19

22

32

Диаметр описанной окружности е, не менее

18,9

21,1

24.5

35,8

dw, не менее

15,6

17,4

20,6

30,0

ПРИЛОЖЕНИЕ 2. (Введено дополнительно, Изм. № 4).



ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Государственным комитетом СССР по стандартам

2. УТВЕРЖДЕН И ВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров СССР от 23.01.73 № 141

3. Стандарт соответствует международному стандарту ИСО 4032-79, ИСО 4035-79 в части размеров "под ключ"

4. ВЗАМЕН ГОСТ 5935-62

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 397-79

1

ГОСТ 1759.0-87

4

ГОСТ 24705-2004

2

6. Ограничение срока действия снято по протоколу № 4-93 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 4-94)

7. ИЗДАНИЕ с Изменениями № 1, 2, 3, 4, утвержденными в сентябре 1979 г., декабре 1981 г., октябре 1984 г., марте 1989 г. (ИУС 10-79, 2-82, 1-85, 6-89)
