ГОСТ 439-73

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

СТАНКИ ПРОДОЛЬНО-СТРОГАЛЬНЫЕ

ОСНОВНЫЕ РАЗМЕРЫ







ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ

Москва







МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

СТАНКИ ПРОДОЛЬНО-СТРОГАЛЬНЫЕ

Основные размеры

Planers. Basic dimensions

ГОСТ
439-73

Взамен
ГОСТ 439-59

Дата введения 01.01.75

1. Настоящий стандарт распространяется на универсальные одностоечные и двухстоечные продольно-строгальные станки.

Требования настоящего стандарта являются обязательными.

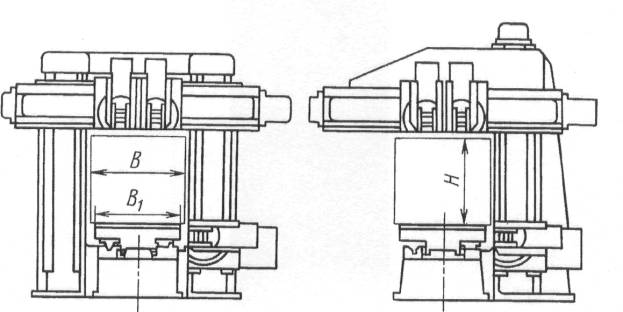

2. Основные размеры продольно-строгальных станков должны соответствовать указанным на чертеже и в таблице.

Примечание. Чертеж не определяет конструкцию станка.

мм

Наименование основных размеров

Величины

Наибольшие размеры обрабатываемого изделия

Ширина В

630

800

1000

1250

1600

2000

2500

3150

4000

5000

Высота Н

560

710

900

1120

1400

1800

2240

2800

3550

4500

Размеры рабочей поверхности стола

Ширина В1

560

710

900

1120

1400

1800

2240

2800

3550

4500

Длина

1600

2000

2500

3150

4000

5000

6300

8000

10000

12500

Наибольшая высота резца

40

63

80

100

125

Примечание. При проектировании станков с ЧПУ числовые значения главного параметра (наибольшей ширины В обрабатываемого изделия) следует выбирать из этой же таблицы.

1, 2. (Измененная редакция, Изм. № 2).

3. Допускается увеличение или уменьшение по сравнению с указанными в таблице длины рабочей  поверхности стола по ряду Ra 40 и высоты обрабатываемого изделия по ряду Ra 20 ГОСТ 6636.

4. В станках, унифицированных с продольно-фрезерными станками, допускается ширину рабочей поверхности стола выполнять равной ширине обрабатываемого изделия.

5. Размеры пазов в столах и расстояния между ними — по ГОСТ 1574.

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством станкостроительной и инструментальной промышленности СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 29.10.73 № 2392

3. ВЗАМЕН ГОСТ 439—59

4. Стандарт соответствует СТ СЭВ 5941—87 в части типоразмерного ряда продольно-строгальных одностоечных и двухстоечных станков: 630; 800; 1000; 1250; 1600; 2000; 2500; 3150; 4000; 5000 в соответствии со специализацией СССР

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 1574-91

5

ГОСТ 6636-69

3

6. Ограничение срока действия снято по протоколу № 3-93 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 5-6—93)

7. ИЗДАНИЕ (август 2004 г.) с Изменениями № 1, 2, утвержденными в июне 1988 г., октябре 1990 г. (ИУС 9-88, 1-91)
