ГОСТ 29201-91
(ИСО 4379-78)
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ПОДШИПНИКИ СКОЛЬЖЕНИЯ
ВТУЛКИ ИЗ МЕДНЫХ СПЛАВОВ
ИПК ИЗДАТЕЛЬСТВО СТНДАРТОВ
Москва
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
Подшипники скольжения ВТУЛКИ ИЗ МЕДНЫХ СПЛАВОВ Plain
bearings. |
ГОСТ (ИСО 4379-78) |
Дата введения 01.01.93
1. НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ
Настоящий стандарт распространяется на сплошные манометаллические втулки из медных сплавов подшипников скольжения с масляными канавками и без них, на втулки гладкие и с буртиком внутренним диаметром от 6 до 200 мм.
Устанавливаемые стандартом требования являются обязательными.
2. ССЫЛКИ
ГОСТ 2789-73 Шероховатость поверхности. Параметры, характеристики и обозначения
ГОСТ ИСО 12301-95 Подшипники скольжения. Методы контроля геометрических показателей и показателей качества материалов
ГОСТ 30893.1-2002 (ИСО 2768-1-89) Основные нормы взаимозаменяемости. Общие допуски. Предельные отклонения линейных и угловых размеров с неуказанными допусками
3. РАЗМЕРЫ И ОБОЗНАЧЕНИЕ
Поля допусков, не регламентированные стандартом, должны быть указаны в обозначении номинального размера.
Допуск соосности устанавливается относительно размера d2. Допуск торцового биения устанавливается относительно размера d3.

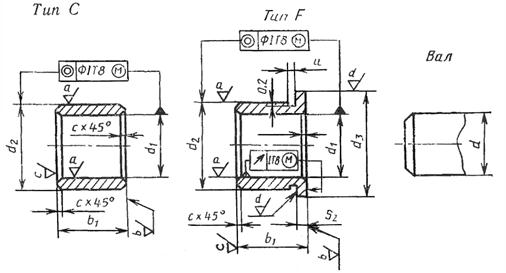

Основные размеры втулок должны соответствовать указанным на чертеже и в табл. 1, 2.
Пример условного обозначения втулки типа С с внутренним диаметром d1 = 20 мм, наружным диаметром d2 = 24 мм и шириной b1 = 20 мм, наружной фаской 15° (Y), изготовленной из сплава CuSn8P:
Втулка С 20´24´20 Y CuSn8P ГОСТ 29201-91
Примечание. Конструктивные элементы, не регламентированные стандартом, выбираются по согласованию с заказчиком.
Таблица 1
Тип С
мм
|
d1 |
d2 |
b1 |
cmax |
|||||
|
Ряд 1 |
Ряд 2 |
Ряд 3 |
Ряд 1 |
Ряд 2 |
Ряд 3 |
45° |
15° |
|
|
6 |
8 |
10 |
12 |
6 |
10 |
- |
0,3 |
1 |
|
8 |
10 |
12 |
14 |
6 |
10 |
- |
0,3 |
1 |
|
10 |
12 |
14 |
16 |
6 |
10 |
- |
0,3 |
1 |
|
12 |
14 |
16 |
18 |
10 |
15 |
20 |
0,5 |
2 |
|
14 |
16 |
18 |
20 |
10 |
15 |
20 |
0,5 |
2 |
|
15 |
17 |
19 |
21 |
10 |
15 |
20 |
0,5 |
2 |
|
16 |
18 |
20 |
22 |
12 |
15 |
20 |
0,5 |
2 |
|
18 |
20 |
29 |
24 |
12 |
20 |
30 |
0,5 |
2 |
|
20 |
23 |
24 |
26 |
15 |
20 |
30 |
0,5 |
2 |
|
22 |
25 |
26 |
28 |
15 |
20 |
30 |
0,5 |
2 |
|
(24) |
27 |
28 |
30 |
15 |
20 |
30 |
0,5 |
2 |
|
25 |
28 |
30 |
32 |
20 |
30 |
40 |
0,5 |
2 |
|
(27) |
30 |
32 |
34 |
20 |
30 |
40 |
0,5 |
2 |
|
28 |
32 |
34 |
36 |
20 |
30 |
40 |
0,5 |
2 |
|
30 |
34 |
36 |
38 |
20 |
30 |
40 |
0,5 |
2 |
|
32 |
36 |
38 |
40 |
20 |
30 |
40 |
0,8 |
3 |
|
(33) |
37 |
40 |
42 |
20 |
30 |
40 |
0,8 |
3 |
|
35 |
39 |
41 |
45 |
30 |
40 |
50 |
0,8 |
3 |
|
(36) |
40 |
42 |
46 |
30 |
40 |
50 |
0,8 |
3 |
|
38 |
42 |
45 |
48 |
30 |
40 |
50 |
0,8 |
3 |
|
40 |
44 |
48 |
50 |
30 |
40 |
60 |
0,8 |
3 |
|
42 |
46 |
50 |
52 |
30 |
40 |
60 |
0,8 |
3 |
|
45 |
50 |
53 |
55 |
30 |
40 |
60 |
0,8 |
3 |
|
48 |
53 |
56 |
58 |
40 |
50 |
60 |
0,8 |
3 |
|
50 |
55 |
58 |
60 |
40 |
50 |
60 |
0,8 |
3 |
|
55 |
60 |
63 |
65 |
40 |
50 |
70 |
0,8 |
3 |
|
60 |
65 |
70 |
75 |
40 |
60 |
80 |
0,8 |
3 |
|
65 |
70 |
75 |
80 |
50 |
60 |
80 |
1 |
4 |
|
70 |
75 |
80 |
85 |
50 |
70 |
90 |
1 |
4 |
|
75 |
80 |
85 |
90 |
50 |
70 |
90 |
1 |
4 |
|
80 |
85 |
90 |
95 |
60 |
80 |
100 |
1 |
4 |
|
85 |
90 |
95 |
100 |
60 |
80 |
100 |
1 |
4 |
|
90 |
100 |
105 |
110 |
60 |
80 |
120 |
1 |
4 |
|
95 |
105 |
110 |
115 |
60 |
100 |
120 |
1 |
4 |
|
100 |
110 |
115 |
120 |
80 |
100 |
120 |
1 |
4 |
|
106 |
115 |
120 |
125 |
80 |
100 |
120 |
1 |
4 |
|
110 |
120 |
125 |
130 |
80 |
100 |
120 |
1 |
4 |
|
120 |
130 |
135 |
140 |
100 |
120 |
150 |
1 |
4 |
|
130 |
140 |
145 |
150 |
100 |
120 |
150 |
2 |
5 |
|
140 |
150 |
155 |
160 |
100 |
150 |
180 |
2 |
5 |
|
150 |
160 |
165 |
170 |
120 |
150 |
180 |
2 |
5 |
|
160 |
170 |
180 |
185 |
120 |
150 |
180 |
2 |
5 |
|
170 |
180 |
190 |
195 |
120 |
180 |
200 |
2 |
5 |
|
180 |
190 |
200 |
210 |
150 |
180 |
250 |
2 |
5 |
|
190 |
200 |
210 |
220 |
150 |
180 |
250 |
2 |
5 |
|
200 |
210 |
220 |
230 |
180 |
200 |
250 |
2 |
5 |
Примечание. Размеры, указанные в скобках, применять не рекомендуется.
Таблица 2
Тип F
мм
|
d1 |
d2 |
d3 |
b2 |
d2 |
d3 |
b2 |
b1 |
cmax |
u |
|||
|
Ряд 1 |
Ряд 2 |
Ряд 1 |
Ряд 2 |
Ряд 3 |
45° |
15° |
||||||
|
6 |
8 |
10 |
1 |
12 |
14 |
3 |
- |
10 |
- |
0,3 |
1 |
1 |
|
8 |
10 |
12 |
1 |
14 |
18 |
3 |
- |
10 |
- |
0,3 |
1 |
1 |
|
10 |
12 |
14 |
1 |
16 |
20 |
3 |
- |
10 |
- |
0,3 |
1 |
1 |
|
12 |
14 |
16 |
1 |
18 |
22 |
3 |
10 |
15 |
20 |
0,5 |
2 |
1 |
|
14 |
16 |
18 |
1 |
20 |
25 |
3 |
10 |
15 |
20 |
0,5 |
2 |
1 |
|
15 |
17 |
19 |
1 |
21 |
27 |
3 |
10 |
15 |
20 |
0,5 |
2 |
1 |
|
16 |
18 |
20 |
1 |
22 |
28 |
3 |
12 |
15 |
20 |
0,5 |
2 |
1,5 |
|
18 |
20 |
22 |
1 |
24 |
30 |
3 |
12 |
20 |
30 |
0,5 |
2 |
1,5 |
|
20 |
23 |
26 |
1,5 |
26 |
32 |
3 |
15 |
20 |
30 |
0,5 |
2 |
1,5 |
|
22 |
25 |
28 |
1,5 |
28 |
34 |
3 |
15 |
20 |
30 |
0,5 |
2 |
1,5 |
|
(24) |
27 |
30 |
1,5 |
30 |
36 |
3 |
15 |
20 |
30 |
0,5 |
2 |
1,5 |
|
25 |
28 |
31 |
1,5 |
32 |
38 |
4 |
20 |
30 |
40 |
0,5 |
2 |
1,5 |
|
(27) |
30 |
33 |
1,5 |
34 |
40 |
4 |
20 |
30 |
40 |
0,5 |
2 |
1,5 |
|
28 |
32 |
36 |
2 |
36 |
42 |
4 |
20 |
30 |
40 |
0,5 |
2 |
1,5 |
|
30 |
34 |
38 |
2 |
38 |
44 |
4 |
20 |
30 |
40 |
0,5 |
2 |
2 |
|
32 |
36 |
40 |
2 |
40 |
46 |
4 |
20 |
30 |
40 |
0,8 |
3 |
2 |
|
(33) |
37 |
41 |
2 |
42 |
48 |
5 |
20 |
30 |
40 |
0,8 |
3 |
2 |
|
35 |
39 |
43 |
2 |
45 |
50 |
5 |
30 |
40 |
50 |
0,8 |
3 |
2 |
|
(36) |
40 |
44 |
2 |
46 |
52 |
5 |
30 |
40 |
50 |
0,8 |
3 |
2 |
|
38 |
42 |
46 |
2 |
48 |
54 |
5 |
30 |
40 |
50 |
0,8 |
3 |
2 |
|
40 |
44 |
48 |
2 |
50 |
58 |
5 |
30 |
40 |
60 |
0,8 |
3 |
2 |
|
42 |
46 |
50 |
2 |
52 |
60 |
5 |
30 |
40 |
60 |
0,8 |
3 |
2 |
|
45 |
50 |
55 |
2,5 |
55 |
63 |
5 |
30 |
40 |
60 |
0,8 |
3 |
2 |
|
48 |
53 |
58 |
2,5 |
58 |
66 |
5 |
40 |
50 |
60 |
0,8 |
3 |
2 |
|
50 |
55 |
60 |
2,5 |
60 |
68 |
5 |
40 |
50 |
60 |
0,8 |
3 |
2 |
|
55 |
60 |
65 |
2,5 |
65 |
73 |
5 |
40 |
50 |
70 |
0,8 |
3 |
2 |
|
60 |
65 |
70 |
2,5 |
75 |
83 |
7,5 |
40 |
60 |
80 |
0,8 |
3 |
2 |
|
65 |
70 |
75 |
2,5 |
80 |
88 |
7,5 |
50 |
60 |
80 |
1 |
4 |
2 |
|
70 |
75 |
80 |
2,5 |
85 |
95 |
7,5 |
50 |
70 |
90 |
1 |
4 |
2 |
|
75 |
80 |
85 |
2,5 |
90 |
100 |
7,5 |
50 |
70 |
90 |
1 |
4 |
3 |
|
80 |
85 |
90 |
2,5 |
95 |
105 |
7,5 |
60 |
80 |
100 |
1 |
4 |
3 |
|
85 |
90 |
95 |
2,5 |
100 |
110 |
7,5 |
60 |
80 |
100 |
1 |
4 |
3 |
|
90 |
100 |
110 |
5 |
110 |
120 |
10 |
60 |
80 |
120 |
1 |
4 |
3 |
|
95 |
105 |
115 |
5 |
115 |
125 |
10 |
60 |
100 |
120 |
1 |
4 |
3 |
|
100 |
110 |
120 |
5 |
120 |
130 |
10 |
80 |
100 |
120 |
1 |
4 |
3 |
|
105 |
115 |
125 |
5 |
125 |
135 |
10 |
80 |
100 |
120 |
1 |
4 |
3 |
|
110 |
120 |
130 |
5 |
130 |
140 |
10 |
80 |
100 |
120 |
1 |
4 |
3 |
|
120 |
130 |
140 |
5 |
140 |
150 |
10 |
100 |
120 |
150 |
1 |
4 |
3 |
|
130 |
140 |
150 |
5 |
150 |
160 |
10 |
100 |
120 |
150 |
2 |
5 |
4 |
|
140 |
150 |
160 |
5 |
160 |
170 |
10 |
100 |
150 |
180 |
2 |
5 |
4 |
|
150 |
160 |
170 |
5 |
170 |
180 |
10 |
120 |
150 |
180 |
2 |
5 |
4 |
|
160 |
170 |
180 |
5 |
185 |
200 |
12,5 |
120 |
150 |
180 |
2 |
5 |
4 |
|
170 |
180 |
190 |
5 |
195 |
210 |
12,5 |
120 |
180 |
200 |
2 |
5 |
4 |
|
180 |
190 |
200 |
5 |
210 |
220 |
15 |
150 |
180 |
250 |
2 |
5 |
4 |
|
190 |
200 |
210 |
5 |
220 |
230 |
15 |
150 |
180 |
250 |
2 |
5 |
4 |
|
200 |
210 |
220 |
5 |
230 |
240 |
15 |
180 |
200 |
250 |
2 |
5 |
4 |
Примечание. Размеры, указанные в скобках, применять не рекомендуется.
Поля допусков должны соответствовать указанным в табл. 3.
Таблица 3
Поля допусков
|
d1 |
d2 |
d3 |
b1 |
Отверстие в корпусе |
Диаметр вала d |
|
|
Е6* |
£ 120 мм |
s6 |
d11 |
h13 |
Н7 |
е7 или g7** |
|
> 120 мм |
r6 |
|||||
________
* После запрессовки задается положение допуска Н и приблизительно квалитет допуска IT8.
** Рекомендуемый допуск в зависимости от применения.
При использовании втулок в паре с прецизионными предварительно шлифованными валами с положением допуска h допуск на внутренний диаметр d1 должен быть D6, чтобы вероятный допуск после монтажа был F8.
Размер и допуск на внутренний диаметр d1 устанавливается по согласованию изготовителя с заказчиком, если отверстие подшипника обработано после установки.
4. ШЕРОХОВАТОСТЬ ПОВЕРХНОСТИ
Шероховатость поверхности по ГОСТ 2789.
Поверхность а: Ra £ 1,6 мкм,
b: Ra £ 3,2 мкм,
c: Ra £ 6,3 мкм,
d: Ra £ 25 мкм.
Острые кромки притупить. Допускаются небольшие вмятины только на наружных поверхностях, если они не влияют на работу и монтаж.
5. КОНСТРУКЦИЯ
Предельные отклонения размеров с неуказанными размерами - по ГОСТ 30893.1.
Наружная фаска с = 45° при отсутствии специальных требований.
Если используют фаску с = 15°, то вводится дополнительно обозначение «Y» (см. разд. 3).
Прочие фаски по согласованию с заказчиком.
Втулки с буртиком типа F с канавкой или без нее (размер u) - по согласованию изготовителя с заказчиком (см. разд. 3).
Примечание. Поля допусков, регламентируемые настоящим стандартом, применяются в конструкциях общего машиностроения. При запрессовке или специальном креплении в корпусах втулок, работающих в режиме гидродинамической смазки, а также при применении специальных материалов или конструкций втулок и корпусов, необходимо контролировать внутренний размер втулок после запрессовки или крепления их в корпусах.
6. ОБЕСПЕЧЕНИЕ КАЧЕСТВА
Методы контроля размеров и проверки характеристик геометрии и качества материалов - по ГОСТ ИСО 12301.
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. ПОДГОТОВЛЕН И ВНЕСЕН Техническим комитетом по стандартизации ТК 128 «Испытания и расчеты на прочность и ресурс»
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Комитета стандартизации и метрологии СССР от 25.12.91 № 2109
Настоящий стандарт подготовлен методом прямого применения международного стандарта ИСО 4379-78 «Подшипники скольжения. Втулки из медных сплавов» и полностью ему соответствует
3. ВВЕДЕН ВПЕРВЫЕ
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
Обозначение НТД, на который дана ссылка |
Номер раздела |
5. ПЕРЕИЗДАНИЕ. Июль 2004 г.
СОДЕРЖАНИЕ
|
1. Назначение и область применения. 1 |
