ГОСТ 28981-91

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

РЕЗЦЫ ТОКАРНЫЕ РАСТОЧНЫЕ
СО СМЕННЫМИ РЕЖУЩИМИ
ПЛАСТИНАМИ ИЗ СВЕРХТВЕРДЫХ
МАТЕРИАЛОВ

ТИПЫ И ОСНОВНЫЕ РАЗМЕРЫ

ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ
Москва

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

РЕЗЦЫ ТОКАРНЫЕ РАСТОЧНЫЕ
СО СМЕННЫМИ РЕЖУЩИМИ ПЛАСТИНАМИ
ИЗ СВЕРХТВЕРДЫХ МАТЕРИАЛОВ

Типы и основные размеры

Cutters for internal turning with super hard materials inserts.

Types and basic dimensions

ГОСТ
28981-91

Дата введения 01.01.92

Настоящий стандарт распространяется на токарные расточные резцы с круглым сечением державки с механическим креплением сменных режущих пластин из сверхтвердых материалов по ГОСТ 28762.

Резцы предназначены для работы на станках токарной группы, в том числе на станках с числовым программным управлением.

Требования стандарта являются обязательными.

1. ТИПЫ

В зависимости от главного угла в плане и направления подачи резцы изготовляются типов: F, К, L по ГОСТ 27686.

2. ОСНОВНЫЕ РАЗМЕРЫ

2.1. Основные размеры резцов должны соответствовать указанным на черт. 1 - 4 и в табл. 1 - 4.

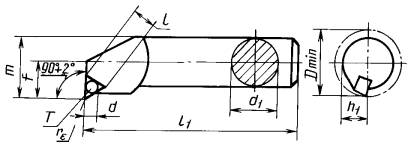

Тип F с пластиной формы Т

Черт. 1

Таблица 1

Размеры в мм

Обозначение

Применяемость

d1

g7

l1

k16

f

-0,25

h1

m

Диаметр расточки Dmin

Режущая пластина по ГОСТ 28762



Цифровое

Буквенно-цифровое

короткие

длинные

правые

левые



2140-0401

2140-0402

S16M-CTFNR08-B



16

150

200

11

8

19

20

TNUN-08T302



2140-0403

2140-0404

S16R-CTFNR08-B

TNUN-080302



2140-0405

2140-0406

S20R-CTFNR08-B



20

180

250

13

10

23

25

TNUN-08T302



2140-0407

2140-0408

S20S-CTFNR08-B

TNUN-080302



2140-0409

2140-0411

S25R-CTFNR08-B



25

200

300

17

12,5

29,5

32

TNUN-08T302



2140-0412

2140-0413

TNUN-080302



2140-0414

2140-0415

S25T-CTFNR09-B

TNUN-09T304



2140-0416

2140-0417

TNUN-090304



2140-0418

2140-0419

S25T-CTFNR11-B

TNUN-11T304



2140-0421

2140-0422

TNUN-110304



2140-0423

2140-0424

S32S-CTFNR09-B



32

250

350

22

16

38

40

TNUN-09T304



2140-0425

2140-0426

TNUN-090304



2140-0427

2140-0428

S32U-CTFNR11-B

TNUN-11T304



2140-0429

2140-0431

TNUN-110304



2140-0432

2140-0433

S40T-CTFNR11-B



40

300

400

27

20

47

50

TNUN-09T304



2140-0434

2140-0435

TNUN-090304



2140-0436

2140-0437

S40U-CTFNR11-B

TNUN-110304



2140-0438

2140-0439

TNUN-11T304



Пример условного обозначения резца типа F правого, с диаметром державки d1 16 мм, длиной l1 200 мм, с пластиной формы T толщиной 3,97 мм, класса допуска U с режущей пластиной TNUN-08T302:

Резец S16R-CTFNR08-B ГОСТ 28981-91

То же, цифрового:

Резец 2140-0401 ГОСТ 28981-91

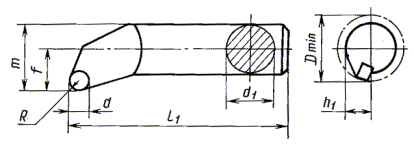

Тип F с пластиной формы R

Черт. 2

Таблица 2

Размеры в мм

Обозначение

Применяемость

dl

g7

l1

k16

f

-0,25

h1

m

Диаметр расточки Dmin

Режущая пластина по ГОСТ 28762



Цифровое

Буквенно-цифровое

короткие

длинные

правые

левые



2140-0441

2140-0442

S16M-CRFNR03-B



16

150

200

11

8

19

20

RNUN-0303M0



2140-0443

2140-0444

S16R-CRFNR03-B

RNUN-0302M0



2140-0445

2140-0446

S20Q-CRFNR03-B



20

180

250

13

10

23

25

RNUN-0303M0



2140-0447

2140-0448

RNUN-0302M0



2140-0449

2140-0451

S20S-CRFNR05-B



20

180

250

13

10

23

25

RNUN-05T300



2140-0452

2140-0453

RNUN-050300



2140-0454

2140-0455

S25R-CRFNR03-B



25

200

300

17

12,5

29,5

32

RNUN-0303M0



2140-0456

2140-0457

RNUN-0302M0



2140-0458

2140-0459

S25T-CRFNR05-B

RNUN-05T300



2140-0461

2140-0462

RNUN-050300



2140-0463

2140-0464

S25T-CRFNR06-B

RNUN-060400



2140-0465

2140-0466

RNUN-06T300



2140-0467

2140-0468

S25T-CRFNR07-B

RNUN-0704M0



2140-0469

2140-0471

RNUN-0703M0



2140-0472

2140-0473

S25T-CRFNR09-B

RNUN-090400



2140-0474

2140-0475

RNUN-090300



2140-0476

2140-0477

S32S-CRFNR07-B



32

250

350

22

16

38

40

RNUN-0704M0



2140-0478

2140-0479

RNUN-0703M0



2140-0481

2140-0482

S32U-CRFNR09-B

RNUN-090400



2140-0483

2140-0484

RNUN-090300



2140-0485

2140-0486

S40T-CRFNR09-B



40

300

400

27

20

47

50

RNUN-090400



2140-0487

2140-0488

RNUN-090300



2140-0489

2140-0491

S40V-CRFNR12-B

RNUN-120400



2140-0492

2140-0493

RNUN-120300





Пример условного обозначения резца типа F правого, с диаметром державки d1 16 мм, длиной l1 200 мм, с пластиной формы R толщиной 2,38 мм, класса допуска U с режущей пластиной RNUN-0302M0:

Резец S16R-CRFNR03-B ГОСТ 28981-91

То же, цифрового:

Резец 2140-0443 ГОСТ 28981-91

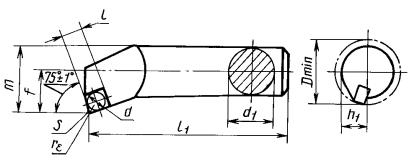

Тип К

Черт. 3

Таблица 3

Размеры в мм

Обозначение

Применяемость

dl

g7

l1

k16

f

-0,25

h1

m

Диаметр расточки Dmin

Режущая пластина по ГОСТ 28762



Цифровое

Буквенно-цифровое

короткие

длинные

правые

левые



2140-0494

2140-0495

S16M-CSKNR03-B



16

150

200

11

8

19

20

SNUN-03T304



2140-0496

2140-0497

S16R-CSKNR05-B

SNUN-050304



2140-0498

2140-0499

S20Q-CSKNR03-B



20

180

250

13

10

23

25

SNUN-03T304



2140-0501

2140-0502

S20S-CSKNR05-B

SNUN-050304



2140-0503

2140-0504

S25R-CSKNR04-B



25

200

300

17

12,5

29,5

32

SNUN-04T304



2140-0505

2140-0506

S25T-CSKNR05-B

SNUN-050304



2140-0507

2140-0508

S25T-CSKNR09-B

SNUN-090408



2140-0509

2140-0511

SNUN-090308



2140-0512

2140-0513

SNUN-09T308



2140-0514

2140-0515

S32S-CSKNR05-B



32

250

350

22

16

38

40

SNUN-050304



2140-0516

2140-0517

S32U-CSKNR09-B

SNUN-090408



2140-0518

2140-0519

SNUN-090308



2140-0521

2140-0522

SNUN-09T308



2140-0523

2140-0524

S40T-CSKNR05-B



40

300

400

27

20

47

50

SNUN-050304



2140-0525

2140-0526

S40V-CSKNR09-B

SNUN-090408



2140-0527

2140-0528

SNUN-09T308



2140-0529

2140-0531

SNUN-090308



2140-0532

2140-0533

S40V-CSKNR12-B

SNUN-120408



2140-0534

2140-0535

SNUN-120308



2140-0536

2140-0537

SNUN-12T308



Пример условного обозначения резца типа К правого, с диаметром державки d1 = 25 мм, длиной l1 = 300 мм, с пластиной толщиной 3,18 мм, класса допуска U с режущей пластиной SNUN-090308:

Резец S25T-CSKNR09-B ГОСТ 28981-91

То же, цифрового:

Резец 2140-0509 ГОСТ 28981-91

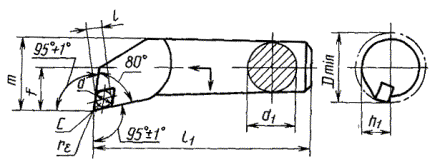

Черт. 4

Таблица 4

Размеры в мм

Обозначение

Применяемость

dl

g7

l1

k16

f

-0,25

h1

m

Диаметр расточки Dmin

Режущая пластина по ГОСТ 28762



Цифровое

Буквенно-цифровое

короткие

длинные

правые

левые



2140-0538

2140-0539

S16M-CCLNR04-B



16

150

200

11

8

19

20

CNUN-04T302



2140-0541

2140-0542

S16R-CCLNR05-B

CNUN-050302



2140-0543

2140-0544

CNUN-05T302



2140-0545

2140-0546

S20Q-CCLNR04-B



20

180

250

13

10

23

25

CNUN-04T302



2140-0547

2140-0548

S20S-CCLNR05-B

CNUN-050302



2140-0549

2140-0551

CNUN-05T302



2140-0552

2140-0553

S25R-CCLNR04-B



25

200

300

17

12,5

29,5

32

CNUN-04T302



2140-0554

2140-0555

S25T-CCLNR05-B

CNUN-050302



2140-0556

2140-0557

CNUN-05T302



2140-0558

2140-0559

S25T-CCLNR09-B

CNUN-090408



2140-0561

2140-0562

S32S-CCLNR05-B



32

250

350

22

16

38

40

CNUN-050302



2140-0563

2140-0564

CNUN-05T302



2140-0565

2140-0566

S32U-CCLNR09-B

CNUN-090408



2140-0567

2140-0568

S40T-CCLNR09-B



40

300

400

27

20

47

50

CNUN-090408



2140-0569

2140-0571

S40V-CCLNR12-B

CNUN-120408



Пример условного обозначения резца типа L правого, с диаметром державки d1 = 25 мм, длиной l1 = 300 мм, с пластиной толщиной 4,76 мм, класса допуска U с режущей пластиной CNUN-090408:

Резец S25T-CCLNR09-B ГОСТ 28981-91

То же, цифрового:

Резец 2140-0558 ГОСТ 28981-91

2.2. Размеры l1, f и h1, указанные в табл. 1 - 4, установлены для резцов, оснащенных эталонной пластиной с радиусом при вершине re 0,4 и 0,8 мм.

2.3. Радиусы при вершине пластин re - по ГОСТ 19042 указаны в табл. 5.

Таблица 5

Размеры в мм

Форма пластины

Радиусы при вершине re для пластин с диаметрами вписанной окружности



3,97

4,76

5,56

6,35

9,525

12,7



Т

-

0,2

0,4

0,4

-

-



0,4



0,8

0,8

0,8

0,8



1,2

1,2

1,2

1,2



S

0,4

0,4

0,4

-

0,4

0,4



0,8

0,8

0,8

0,8

0,8



С

0,2

-

0,2

-

0,8

-



0,4

0,4



0,8

0,8

1,2



1,6





Примечания:

1. В табл. 1 - 4 указаны буквенно-цифровые обозначения правых резцов R. При заказе левых резцов проставляется буква L, вместо буквы R.

2. Допускается заказывать резцы с пластинами другого класса допуска и с другими значениями re по ГОСТ 19042.

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством станкостроительной и инструментальной промышленности СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 22.04.91 № 533

3. ВВЕДЕН ВПЕРВЫЕ

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

5. ПЕРЕИЗДАНИЕ. Август 2004 г.
