ГОСТ 19042-80
(ИСО 1832-85)

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПЛАСТИНЫ СМЕННЫЕ
МНОГОГРАННЫЕ

КЛАССИФИКАЦИЯ. СИСТЕМА ОБОЗНАЧЕНИЙ.
ФОРМЫ

Москва
Стандартинформ
2006

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПЛАСТИНЫ СМЕННЫЕ МНОГОГРАННЫЕ

Классификация. Система обозначений. Формы

Throw-away (indexable) inserts.
Classification. Notation. Forms

ГОСТ
19042-80
(ИСО 1832-85)

Дата введения 01.01.82

Требования стандарта в части разд. 1, 2 и 3 являются обязательными.

(Введен дополнительно, Изм. № 3).

1. КЛАССИФИКАЦИЯ

1.1. По назначению пластины разделяются на режущие, опорные и стружколомы.

1.2. Пластины классифицируются по следующим признакам:

режущие пластины: форма, наличие заднего угла, класс допуска, наличие отверстия и стружколомающих канавок;

опорные пластины: форма и наличие заднего угла;

стружколомы: форма.

2. СИСТЕМА ОБОЗНАЧЕНИЙ

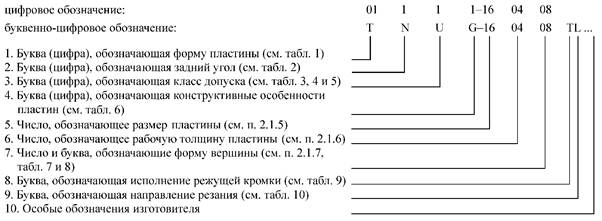

2.1. Цифровые и буквенно-цифровые обозначения режущих пластин должны соответствовать следующей схеме.

Обозначения по пп. 1 - 7 являются обязательными.

2.1.1. Буквы (цифры), обозначающие форму режущих, опорных, стружколомающих пластин, должны соответствовать указанным в табл. 1.

Таблица 1

Группа

Форма

Обозначение форм пластин

режущих

опорных

стружколомов

буквенное

цифровое

буквенное

цифровое

буквенное

цифровое

I. Равносторонние и равноугольные

Шестигранная

H

11

ОH

76

-

-

Восьмигранная

О

-

-

-

-

-

Пятигранная

Р

10

ОР

75

-

-

Круглая

R

12

OR

77

-

-

Квадратная

S

03

OS

72

CS

91

Трехгранная

Т

01

ОТ

70

СТ

90

II. Равносторонние и неравноугольные

Ромбическая с углом при вершине*

80°

С

05

ОС

73

-

-

55°

D

13

OD

78

-

-

75°

Е

-

-

-

-

-

86°

М

-

-

-

-

-

35°

V

-

-

-

-

-

Шестигранная с углом при вершине

80°

W

02

OW

71

-

-

II. Неравносторонние и равноугольные

Прямоугольная

L

09

-

-

-

-

IV. Неравносторонние и неравноугольные

Параллелограммная с углом при вершине*

85°

А

-

-

-

-

-

82°

В

-

-

-

-

-

55°

K

08

ОK

74

-

-

84°

F

07

-

-

-

-

__________

* Обозначается наименьший угол при вершине.

2.1.2. Буквы (цифры), обозначающие задний угол, должны соответствовать табл. 2.

Таблица 2

Обозначение

цифровое

7

8

2

6

4

5

9

1

3

0

буквенное

А

В

С

D

Е

F

G

N

Р

О*

Величина заднего угла

3°

5°

7°

15°

20°

25°

30°

0°

11°

-

__________

* Обозначает задние углы, отличающиеся от указанных в табл. 2.

Примечание. При различных задних углах на разных режущих кромках выбор буквы определяется задним углом самой длинной режущей кромки.

2.1.3. Буквы (цифры), обозначающие класс допусков, должны соответствовать табл. 3, 4 и 5 и черт. 1 - 3.

Пластины с нечетным числом граней
и с закругленными вершинами

Черт. 1

Пластины с четным числом граней
и с закругленными вершинами

Черт. 2

Пластины с фаской

Черт. 3

Таблица 3

мм

Обозначение классов допусков

Предельное отклонение размеров

цифровое

буквенное

d

m

s

6

А*

±0,025

±0,005

±0,025

-

F*

±0,013

±0,005

±0,025

4

С*

±0,025

±0,013

±0,025

-

Н

±0,013

±0,013

±0,025

5

Е

±0,025

±0,025

±0,025

3

G

±0,025

±0,025

±0,13

-

J*

От ±0,05 до ±0,15**

±0,005

±0,025

7

К*

» ±0,05 » ±0,15**

±0,013

±0,025

-

L*

» ±0,05 » ±0,15**

±0,025

±0,025

2

М

» ±0,05 » ±0,15**

От ±0,08 до ±0,20**

±0,13

-

N

» ±0,05 » ±0,15**

» ±0,08 » ±0,20**

±0,025

1

U

» ±0,08 » ±0,25**

» ±0,13 » ±0,38**

±0,13

__________

* Классы допусков используются у пластин со шлифованными фасками.

** Предельные отклонения зависят от размеров пластин (см. табл. 4 и 5).

Предельное отклонение диаметра контрольного цилиндра - ±0,002 мм.

Предельные отклонения размеров m и d пластин форм Н, О, Р, R, S, Т, С, Е, М, W должны соответствовать значениям, указанным в табл. 4.

Таблица 4

мм

Диаметр вписанной
окружности

Предельное отклонение размеров

d

m

Класс допуска

J, К, L, М, N

U

М, N

U

От 4,76

до

10,0

±0,05

±0,08

±0,08

±0,13

От 12,0

до

12,7

±0,08

±0,13

±0,13

±0,20

От 15,875

до

22,25

±0,10

±0,18

±0,15

±0,27

От 25,0

до

25,4

±0,13

±0,25

±0,18

±0,38

От 31,75

до

32,0

±0,15

±0,25

±0,20

±0,38

Предельные отклонения размеров m и d пластин формы D для классов допусков М и N должны соответствовать значениям, указанным в табл. 5.

Таблица 5

мм

Диаметр вписанной
окружности

Предельное отклонение размеров

d

m

От 5,56 до 9,525

±0,05

±0,11

12,700

±0,08

±0,15

От 15,875 до 19,05

±0,10

±0,18

(Измененная редакция, Изм. № 2).

2.1.4. Буквы (цифры), обозначающие конструктивные особенности пластин, должны соответствовать табл. 6.

Таблица 6

Обозначение

Чертеж

Конструктивные особенности

цифровое

буквенное

стружколомающая
канавка

крепежное отверстие

1

N

Без стружколомающих канавок

Без отверстия

2

R

Со стружколомающими канавками с одной стороны

6

F

Со стружколомающими канавками с двух сторон

3

А

Без стружколомающих канавок

С цилиндрическим отверстием

4

М

Со стружколомающими канавками с одной стороны

5

G

Со стружколомающими канавками с двух сторон

8

W

Без стружколомающих канавок

С односторонним тороидальным отверстием для винта с потайной головкой с углом от 40° до 60°

9

Т

Со стружколомающими канавками с одной стороны

С односторонним тороидальным отверстием для винта с потайной головкой с углом от 40° до 60°

-

Q

Без стружколомающих канавок

С двухсторонним тороидальным отверстием для винта с потайной головкой с углом от 40° до 60°

-

U

Со стружколомающими канавками с двух сторон

-

В

Без стружколомающих канавок

С односторонним тороидальным отверстием для винта с потайной головкой с углом от 70° до 90°

-

Н

Со стружколомающими канавками с одной стороны

-

С

Без стружколомающих канавок

С двухсторонним тороидальным отверстием для винта с потайной головкой с углом от 70° до 90°

-

J

Со стружколомающими канавками с двух сторон

7

X

Другие особенности, требующие дополнительного пояснения с чертежом или описания

2.1.5. Обозначение размеров пластин различных форм приведены в табл. 6а.

Таблица 6а

Диаметр, мм

Обозначение размеров пластин форм

Н

О

Р

S

Т

С

D

Е

М

V

W

R

3,97

-

-

-

03

06

04

-

-

-

-

-

-

4,76

-

-

-

04

08

04

05

04

04

08

-

-

5,56

-

-

-

05

09

05

06

05

05

09

03

-

6,35

03

02

04

06

11

06

07

06

06

11

04

06

7,94

04

03

05

07

13

08

09

08

07

13

05

07

9,525

05

04

07

09

16

09

11

09

09

16

06

09

12,7

07

05

09

12

22

12

15

13

12

22

08

12

15,875

09

06

11

15

27

16

19

16

15

27

10

15

19,05

11

07

13

19

33

19

23

19

19

33

13

19

25,4

14

10

18

25

44

25

31

26

25

44

17

25

31,75

18

13

23

31

54

32

38

32

31

54

21

31

Примечание. Обозначение размеров круглых пластин с диаметром вписанной окружности в метрических единицах указано в приложении.

Для равносторонних-равноугольных и равносторонних-неравноугольных сменных многогранных режущих пластин (табл. 1), в качестве числа выбирается размер теоретической боковой длины в мм, причем цифры после запятой не учитываются.

Пример: Боковая длина 12,7 - число 12.

Для круглых режущих сменных пластин в качестве числа, обозначающего размер пластины, указывается диаметр в мм.

Для всех других сменных многогранных режущих пластин число всегда устанавливается в соответствии с главной режущей кромкой или самой длинной кромкой. Цифры после запятой не учитываются.

При получении однозначного числа на первом месте ставится 0 (ноль).

При необходимости дополнительные размеры должны быть указаны на чертеже или оговорены в тексте буквой X (табл. 6).

(Измененная редакция, Изм. № 3).

2.1.6. Числа, обозначающие рабочую толщину пластины

Рабочая толщина пластины S (черт. 3а) - расстояние от опорной поверхности до вершины режущей кромки.

Черт. 3а

Число определяется размером рабочей толщины в мм. Цифры после запятой не учитываются. Если число однозначное, на первом месте ставится 0 (ноль).

Пример: Толщина пластины 4,76 мм - число 04.

Для пластин толщиной s = 1,98 и 3,97 мм на первом месте ставится буква Т.

Пример: Толщина пластины 3,97 мм - обозначение Т3.

Обозначение пластин должна соответствовать табл. 6б.

Таблица 6б

Обозначение

Толщина пластины, мм

Обозначение

Толщина пластины, мм

01

1,59

05

5,56

Т1

1,98

06

6,35

02

2,38

07

7,94

03

3,18

08

8,00

Т3

3,97

09

9,52

04

4,76

12

12,70

(Измененная редакция, Изм. № 1, 2, 3).

2.1.7. Числа и буквы, обозначающие форму вершины режущей кромки

2.1.7.1. Сменные многогранные режущие пластины без радиусов при вершинах обозначаются 00 (ноль-ноль).

(Измененная редакция, Изм. № 1, 3).

2.1.7.2. Сменные многогранные режущие пластины с радиусом при вершинах обозначаются размером радиуса в десятых долях миллиметра.

На первом месте ставится 0 (ноль), если число меньше 10.

Пример: Радиус при вершине 0,8 мм - число 08.

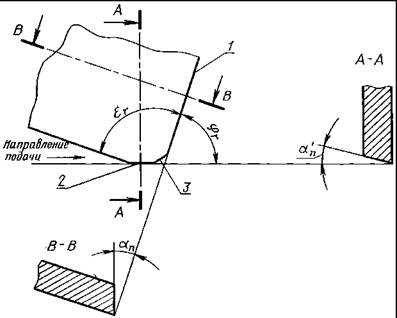

2.1.7.3. Буквы (цифры), обозначающие главный угол в плане jr и задний угол на фаске aʹn (черт. 4) сменных многогранных режущих пластин с угловыми фасками должны соответствовать табл. 7 и 8.

Т - главная режущая кромка; 2 - зачистная режущая фаска; 3 - переходная фаска

Черт. 4

Таблица 7

Обозначение

Главный угол в плане jr„ град

цифровое

буквенное

1

А

45

2

D

60

3

Е

75

4

F

85

5

Р

90

Таблица 8

Обозначение

Задний угол на фаске aʹn град

цифровое

буквенное

7

А

3

8

В

5

2

С

7

6

D

15

4

Е

20

5

F

25

9

G

35

1

N

0

3

Р

11

(Измененная редакция, Изм. № 2).

2.1.7.4. Многогранным пластинам со специальным исполнением вершины, которая не может быть обозначена буквами согласно пп. 2.1.7.2 и 2.1.7.3, присваивается символ ZZ, указывающий на необходимость более точных пояснений.

2.1.7.5. Для пластин круглой формы вместо обозначения вершин режущей кромки приводят следующее обозначение диаметров вписанной окружности:

00, если диаметр вписанной окружности получен пересчетом дюймовых единиц в метрические;

М0, если диаметр вписанной окружности измеряется в метрических единицах.

(Измененная редакция, Изм. № 2, 3).

2.1.8. Буквы (цифры), обозначающие исполнение режущей кромки, должны соответствовать табл. 9.

Таблица 9

Обозначение

Исполнение режущей кромки

цифровое

буквенное

-

F

Острые кромки (rn ≤ 0,02 мм)

1

Е

Округленные кромки

2

Т

Кромки с фаской

3

S

Кромки с фаской и округленные

Примечание. В обозначении пластин с дополнительной обработкой режущих кромок после буквы (цифры), обозначающей исполнение режущей кромки, указать обозначение величины радиуса округления режущей кромки или упрочняющей фаски или того и другого по ГОСТ 19086.

Например:

режущая трехгранная пластина TNUN-160408

- с радиусом округления режущих кромок - 0,02 - 0,03 мм

TNUN-160408 Е-02

То же, цифровое: 01111-160408 1-02

- с упрочняющей фаской f = 0,1 - 0,2 мм с углом γ = 15°:

TNUN- 160408 Т-13

То же, цифровое: 01111-160408-2-13

- с упрочняющей фаской f = 0,1 - 0,2 мм с углом 15° и радиусом округления 0,2 - 0,03 мм:

TNUN-160408-13-02

То же, цифровое: 01111-160408 3-13-02

(Измененная редакция, Изм. № 3).

2.1.9. Буквы (цифры), характеризующие направление резания, должны соответствовать табл. 10

Таблица 10

Обозначение

Направление резания

цифровое

буквенное

1

R

Только правое

2

L

Только левое

3

N

Правое и левое

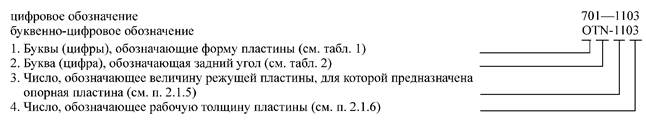

2.2. Цифровые и буквенно-цифровые обозначения опорных пластин должны соответствовать следующей схеме:

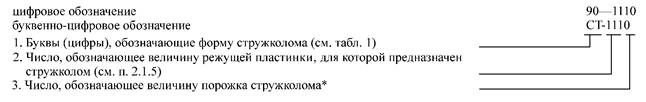

2.3. Цифровые и буквенно-цифровые обозначения стружколомов должны соответствовать следующей схеме:

__________

* Число, обозначающее величину порожка стружколома, определяется размером п в десятых долях мм.

Например: размер n = 1,0 мм - число 10.

2.4. Условное обозначение пластин при заказе составляется с учетом общесоюзного классификатора продукции (ОКП).

Полный код ОКП условного обозначения пластин состоит из 16 знаков, первые шесть из которых обозначают марку твердого сплава, следующие четыре знака - форму пластины, последние шесть знаков- размер пластины. Код ВКГ (высшей классификационной группировки) ОКП для марок твердого сплава указан в табл. 11.

Таблица 11

Марка твердого сплава

Код ВКГ ОКП

Марка твердого сплава

Код ВКГ ОКП

ВК6-ОМ

19 6516

ТТ7К12

19 6621

ВК10-ОМ

19 6517

ТТ10К8-Б

19 6622

ВК6

19 6524

ТТ8К6

19 6623

ВК8

19 6525

ТТ20К9

19 6624

ВК15

19 6527

КНТ16

19 6681

Т5К10

19 6611

ТН20

19 6634

Т14К8

19 6612

ВП3115

19 6584

Т15К6

19 6613

ВП3325

19 6585

Т30К4

19 6614

ВП1255

19 6653

Код серийно-порядкового номера ОКП для пластин указан в табл. 12 - 14.

Последние шесть знаков условного обозначения приведены в соответствующих стандартах на конструкцию и размеры пластин.

Пример условного обозначения при заказе режущей пластины трехгранной формы, с длиной режущей кромки l= 11,0 мм, радиусом r = 0,4 мм, класса допуска U из твердого сплава марки ВК6;

19 6524   0352   110304.

(Измененная редакция, Изм. № 1, 3).

2.5. Условное обозначение пластин в технической документации состоит из обозначения типоразмера пластин, марки сплава с указанием государственного стандарта.

Пример условного обозначения режущей пластины трехгранной формы, с длиной режущей кромки l = 11,0 мм, радиусом r = 0,4 мм, класса допуска U из твердого сплава марки ВК6:

01111-110304 ВК6 ГОСТ 19043-80

То же, буквенно-цифровое обозначение:

TNUN-110304 ВК6 ГОСТ 19043-80.

(Измененная редакция, Изм. № 2).

2.6. Предельные отклонения размеров пластин для дюймовой системы мер указаны в приложениях 1 - 3.

2.7. Символы и обозначения размеров пластин для дюймовой системы мер указаны в приложениях 4 - 8.

2.6, 2.7. (Введены дополнительно, Изм. № 3).

3. ВИДЫ ПЛАСТИН

3.1. Режущие пластины должны изготовляться видов, указанных в табл. 12.

Таблица 12

Обозначение пластин

Код серийно-
порядкового
номера ОКП

Наименование
пластин

Эскиз

Рекомендуемые
назначения

Обозначение
стандарта

цифровое

буквенное

01111

TNUN

0352

Пластина трехгранной формы

Токарные проходлыс, нидрсзныс и расточные резцы

ГОСТ 19043

01131

TNGN

0353

01311

TPUN

0357

Пластина трехгранной формы с задним углом 11°

ГОСТ 19045

01331

TPGN

0358

01431

TEGN

0444

Пластины трехгранной формы с задним углом 20°

Токарные проходные, подрезные и расточные резцы для обработки легких сплавов

ГОСТ 24251

01322

TPMR

0409

Пластины трехгранной формы с задним углом 11° и стружколомающими канавками

Токарные проходные и расточные резцы

ГОСТ 24250

01332

TPGR

0441

01113

TNUA

0354

Пластины трехгранной формы с отверстием

Токарные проходные, подрезные, расточные резцы и резцы, работающие по копиру

ГОСТ 19044

01123

TNMA

0355

01133

TNGA

0356

01114

TNUM

0359

Пластина трехгранной формы с отверстием и стружколомающими канавками на одной стороне

ГОСТ 19046

01124

TNMM

0360

01125

TNMG

0405

Пластина трехгранной формы с отверстием и стружколомающими канавками на двух сторонах

Токарные проходные, подрезные, расточные резцы и резцы, работающие по копиру для чистового резания

ГОСТ 24247

02113

WNUA

0361

Пластина шестигранной формы с углом 80° с отверстием

Токарные проходные, расточные, автоматные резцы

ГОСТ 19047

02114

WNUM

0362

Пластина шестигранной формы с углом 80° с отверстием и стружколомающими канавками

ГОСТ 19048

03111

SNUN

0363

Пластина квадратной формы

Токарные проходные и расточные резцы, торцовые фрезы

ГОСТ 19049

03131

SNGN

0364

03311

SPUN

0365

Пластина квадратной формы с задним углом 11°

03331

SPGN

0366

ГОСТ 19050

03431

SEGN

0442

Пластина квадратной формы с задним углом 20°

Токарные проходные и расточные резцы, торцовые фрезы для обработки легких сплавов

ГОСТ 24253

03322

SPMR

0408

Пластина квадратной формы с задним углом 11° и стружколомающими канавками

Токарные проходные и расточные резцы

ГОСТ 24252

03332

SPGR

0440

03113

SNUA

0367

Пластина квадратной формы с отверстием

Токарные проходные и расточные резцы, торцовые резцы

ГОСТ 19051

03123

SNMA

0368

03133

SNGA

0369

03114

SNUM

0370

Пластина квадратной формы с отверстием и стружколомающими канавками на одной стороне

ГОСТ 19052

03124

SNMM

0371

03125

SNMG

0406

Пластина квадратной формы с отверстием и стружколомающими канавками на двух сторонах

Токарные проходные и расточные резцы, торцовые фрезы для чистового резания

ГОСТ 24248

03143

SNCA

0372

Пластина квадратной формы с отверстием и фасками

Токарные проходные и расточные резцы, торцовые фрезы

ГОСТ 19053

03153

SNEA

0350

05111

CNUN

0375

Пластина ромбической формы с углом 80°

Торцовые фрезы, специальные резцы с j = 90°

ГОСТ 19056

05131

CNGN

0376

05113

CNUA

0377

Пластина ромбической формы с углом 80° и отверстием

ГОСТ 19057

05123

CNMA

0378

05133

CNGA

0379

05114

CNUM

0381

Пластина ромбической формы с углом 80°, отверстием и стружколомающими канавками на одной стороне

ГОСТ 19059

05124

CNMM

0382

05125

CNMG

0407

Пластина ромбической формы с углом 80°, отверстием и стружколомающими канавками на двух сторонах

Торцовые фрезы, специальные резцы с j = 90° для чистового резания

ГОСТ 24249

07141

FNCN

0384

Пластина параллелограммной формы с углом 84° и фасками на режущих кромках

Специальные фрезы к круглофрезерным станкам

ГОСТ 19061

08116

KNUX

0385

Пластина параллелограммной формы с углом 55° со стружколомающими канавками

Токарные резцы, работающие по копиру

ГОСТ 19062

правая

08116

0410

левая

13123

DNMA

0443

Пластина ромбической формы с углом 55° и отверстием

Токарные резцы, работающие по копиру

ГОСТ 24255

13124

DNMM

0439

Пластина ромбической формы с углом 55°, отверстием и стружколомающими канавками на одной стороне

ГОСТ 24256

13125

DNMG

0445

Пластина ромбической формы с углом 55°, отверстием и стружколомающими канавками на двух сторонах

ГОСТ 24257

10111

PNUN

0386

Пластина пятигранной формы

Проходные резцы с j =60° и торцовые фрезы

ГОСТ 19063

10131

PNGN

0387

10113

PNUA

0388

Пластина пятигранной формы с отверстием

ГОСТ 19064

10123

PNMA

0389

10153

PNEA

0390

10114

PNUM

0391

Пластина пятигранной формы с отверстием и стружколомающими канавками

ГОСТ 19065

10124

PNMM

0392

11113

HNUA

0394

Пластина шестигранной формы с отверстием

Проходные резцы с j =45° и торцовые фрезы

ГОСТ 19067

11133

HNGA

0395

11114

HNUM

0396

Пластина шестигранной формы с отверстием и стружколомающими канавками

ГОСТ 19068

12111

RNUN

0397

Пластина круглой формы

Торцовые фрезы и специальные резцы

ГОСТ 19069

12131

RNGN

0398

12133

RNGA

0399

Пластина круглой формы с отверстием

ГОСТ 19070

12113

RNUA

0403

12123

KNMA

0404

12114

RNUM

0400

Пластина круглой формы с отверстием и стружколомающей канавкой

ГОСТ 19071

12124

RNMM

0402

12224

RCMM

0401

Пластина круглой формы с задним углом и стружколомающей канавкой

Торцовые фрезы и специальные резцы для чистового резания

ГОСТ 19072

01228

TCMW

0428

Пластина трехгранной формы с тороидальным отверстием с задним углом 7° без канавок

Токарные проходные, расточные резцы

ГОСТ 27301

01229

ТСМТ

0429

Пластина трехгранной формы с тороидальным отверстием с задним углом 7° с канавками

ГОСТ 27301

03228

SCMW

0430

Пластина квадратной формы с тороидальным отверстием с углом 7° без канавок

ГОСТ 27301

03229

SCMT

0431

Пластина квадратной формы с тороидальным отверстием с задним углом 7° с канавками

ГОСТ 27301

05228

CCMW

0432

Пластина ромбической формы с углом 80° с тороидальным отверстием с задним углом 7° без канавок

ГОСТ 27301

05229

ССМТ

0433

Пластина ромбической формы с углом 80° с тороидальным отверстием с задним углом 7° с канавками

ГОСТ 27301

13228

DCMW

0434

Пластина ромбической формы с углом 55° с тороидальным отверстием с задним углом 7° без канавок

Токарные резцы, работающие по копиру

ГОСТ 27301

13229

DCMT

0435

Пластина ромбической формы с углом 55° с тороидальным отверстием с задним углом 7° с канавками

ГОСТ 27301

12229

RCMT

0436

Пластина круглой формы с тороидальным отверстием с задним углом 7°, с канавками

Токарные проходные и специальные резцы

ГОСТ 27301

01361...533

TPAN...PPN

0411

Пластина трехгранной формы с задним углом 11° и симметричными фасками при вершине

Торцовые фрезы

ГОСТ 27302

01341...533

TPCN...PPN

0412

01371...533

TPKN...PPN

0413

01361…

TPAN…

0414

Пластина трехгранной формы с задним углом 11° и фасками при вершине

ГОСТ 27302

01341…

TPCN…

0415

01371…

TPKN…

0416

01441…

TECN…

0417

Пластина трехгранной формы с задним углом 20° и фасками при вершине

Торцовые фрезы для обработки легких сплавов

ГОСТ 27302

03161...31

SNAN...EN

0418

Пластина квадратной формы с фасками при вершине

Торцовые фрезы

ГОСТ 27302

03141...31

SNCN...EN

0419

03171...31

SNKN...EN

0420

03361…

SPAN…

0421

Пластина квадратной формы с задним углом 11° и фасками при вершине

ГОСТ 27302

03341…

SPCN…

0422

03371…

SPKN…

0423

03161...113

SNAN...ANN

0424

Пластина квадратной формы с фаской при вершине

ГОСТ 27302

03141...113

SNCN...ANN

0425

03171...113

SNKN...ANN

0426

03441…

SECN…

0427

Пластина квадратной формы с задним углом 20° и фаской при вершине

Торцовые фрезы для обработки легких сплавов

ГОСТ 27302

12

-

0014

Пластина круглой формы с задним углом 60° и вогнутой передней поверхностью

Чашечные (галтельные и бандажные) резцы

ГОСТ 25403

(Измененная редакция, Изм. № 1, 2).

3.2. Опорные пластины должны изготовляться видов, указанных в табл. 13.

Таблица 13

Обозначение пластин

Код серийно-
порядкового
номера ОКП

Наименование
пластин

Эскиз

Обозначение
стандарта

цифровое

буквенное

701

OTN

0427

Опорная пластина трехгранной формы

ГОСТ 19073

703

ОТР

0428

Опорная пластина трехгранной формы с задним углом

ГОСТ 19074

711

OWN

0429

Опорная пластина шестигранной формы с углом 80°

ГОСТ 19075

721

OSN

0430

Опорная пластина квадратной формы

ГОСТ 19076

723

OSP

0431

Опорная пластина квадратной формы с задним углом

ГОСТ 19077

731

OCN

0432

Опорная пластина ромбической формы с углом 80°

ГОСТ 19078

741

OKN

0433

Опорная пластина параллелограммной формы с углом 55°

ГОСТ 19079

781

ODN

0438

Опорная пластина ромбической формы с углом 55°

ГОСТ 24254

751

OPN

0434

Опорная пластина пятигранной формы

ГОСТ 19080

761

OHN

0435

Опорная пластина шестигранной формы

ГОСТ 19081

771

ORN

0437

Опорная пластина круглой формы

ГОСТ 19083

3.3. Стружколомы должны изготовляться видов, указанных в табл. 14.

Таблица 14

Обозначение пластин

Код серийно-
порядкового
номера ОКП

Наименование
пластин

Эскиз

Обозначенне
стандарта

цифровое

буквенное

42

-

0036

Стружколом круглой формы

ГОСТ 25418

90

СТ

0421

Стружколом трехгранной формы

ГОСТ 19084

91

CS

0422

Стружколом четырехгранной формы

ГОСТ 19085

(Измененная редакция, Изм. № 3).

ПРИЛОЖЕНИЕ 1
Справочное

Предельные отклонения размеров в дюймах (ИСО 1832)

Буквенный символ

Допуск, дюймы

d

m

s

А1

±0,0010

±0,0002

±0,001

F1

±0,0005

±0,0002

±0,001

С1

±0,0010

±0,0005

±0,001

И

±0,0005

±0,0005

±0,001

Е

±0,0010

±0,0010

±0,001

G

±0,0010

±0,0010

±0,005

J1

От ±0,0022
до ±0,006

±0,0002

±0,001

К1

От ±0,0022
до ±0,006

±0,0005

±0,001

L1

От ±0,0022
до ±0,006

±0,0010

±0,001

М

От ±0,0022

От ±0,0032

±0,005

до ±0,006

до ±0,008

N

От ±0,0022

От ±0,0032

±0,001

до ±0,006

до ±0,008

V

От ±0,0032

От ±0,0052

±0,005

до ±0,010

до ±0,015

__________

1 Допуски, обычно употребляемые для обозначения пластин с зачистными кромками.

2 Допуски, зависящие от размера пластин и употребляемые для каждой отдельной пластины в соответствии со стандартом на данный размер пластины.

ПРИЛОЖЕНИЕ 2
Справочное

Предельные отклонения для пластин с углом 60° и более для форм О, Н, Е, М, Р, S, С, Т, W, R по классам
точности М, N и U на размер m; по классам точности М, J, N, К, L и U на размер d в дюймах (ИСО 1832)

Диаметр вписанной

Допуск на размер d

Допуск на размер m

окружности d, дюймы

Классы М, L, К, J, N

Класс U

Классы М, N

Класс U

3/16

±0,002

±0,003

±0,003

±0,005

7/32

1/4

5/16

3/8

1/2

±0,003

±0,005

±0,005

±0,008

5/8

±0,004

±0,007

±0,006

±0,011

3/4

1

±0,005

±0,010

±0,007

±0,015

1 1/4

±0,006

±0,010

±0,008

±0,015

ПРИЛОЖЕНИЕ 3
Справочное

Предельные отклонения для ромбических пластин с внутренним
острым углом 55° (форма D) по классу точности М, N на размеры m и d
в дюймах (ИСО 1832)

Диаметр вписанной
окружности d, дюймы

Допуск на размер d

Допуск на размер m

7/32

±0,002

±0,004

1/4

5/16

3/8

1

±0,003

±0,006

5/8

±0,004

±0,007

3/4

ПРИЛОЖЕНИЕ 4
Справочное

Символы для обозначения размеров пластин (ИСО 1832)

Тип

Цифровой символ

I - II Равнобочные пластины

В странах с дюймовой системой мер символом для обозначения размера пластин употребляется цифра, соответствующая диаметру вписанной окружности.

Символом для обозначения служит числитель дроби:

а) в 1/32 долях дюйма для пластин с диаметром вписанной окружности меньше 1/4 дюйма (6,35 мм);

б) в 1/8 долях дюйма для пластин с диаметром вписанной окружности 1/4 дюйма (6,35 мм) и более.

Примечание. Для круглых пластин в качестве символа для обозначения употребляется число, соответствующее номинальному диаметру

III - IV Неравнобочные пластины

В странах с дюймовой системой мер в качестве символа для обозначения употребляется числитель дроби для диаметра вписанной окружности 1/4 дюйма (6,35 мм).

V Круглые пластины

В странах с дюймовой системой мер условные обозначения те же, что и для равнобочных пластин

ПРИЛОЖЕНИЕ 5
Справочное

Символы для обозначения толщины пластин
(ИСО 1832)

В странах с дюймовой системой в качестве символа для обозначения употребляется числитель дроби:

а) в 1/32 долях дюйма для пластин с диаметром вписанной окружности меньше 2/4 дюйма (6,35 мм);

б) в 1/16 - для пластин с диаметром 1/4 дюйма и более.

Примечание. В качестве символа для обозначения прямоугольных пластин и пластин в форме параллелограмма вместо вписанной окружности используется ширина пластин.

ПРИЛОЖЕНИЕ 6
Справочное

Символы для обозначения конфигурации угла пластин в странах с дюймовой системой исчисления
(ИСО 1832)

0 - острый, незакругленный угол;

1 - радиус вершины 1/64 дюйма;

2 - радиус вершины 1/32 дюйма;

3 - радиус вершины 3/64 дюйма;

4 - радиус вершины 1/16 дюйма;

6 - радиус вершины 3/32 дюйма;

8 - радиус вершины 1/8 дюйма.

ПРИЛОЖЕНИЕ 7
Справочное

Обозначения размера пластин в соответствии со стандартизованными диаметрами
вписанных окружностей для равносторонних и круглых пластин (ИСО 1832)

Равносторонние пластины

Диаметр вписанной окружности, дюймы

Обозначение размера пластин для форм
Н, О, Р, S, Т, С, D, Е, М, V, W, R

3/16

1,5

7/32

1,8

1/4

2

5/16

2,5

3/8

3

1/2

4

5/8

5

3/4

6

1

8

1 1/4

10

Примечание. Длина кромки l может быть подсчитана по формуле для равноугольных пластин (форма пластин Н, О, Р, S, Т)

где n - число сторон многоугольника; для ромбических пластин (форм С, D, Е, М, V)

для пластин формы W

где ,  - углы при вершине острого и тупого углов.

ПРИЛОЖЕНИЕ 8
Справочное

Обозначение стандартных толщин пластин (ИСО 1832)

Толщина пластины S, дюймы

Обозначение толщины пластин

1/16

1

5/64

1,2

3/32

1,5

1/8

2

5/32

2,5

3/16

3

7/32

3,5

1/4

4

5/16

5

3/8

6

1/2

8

ПРИЛОЖЕНИЕ 9
Обязательное

Обозначение размеров круглых пластин

Диаметр пластины, мм

Обозначение размера круглой пластины
с диаметром в метрических единицах

6,0

06

8,0

08

10,0

10

12,0

12

16,0

16

20,0

20

25,0

25

32,0

32

ПРИЛОЖЕНИЯ 1 - 9. (Введены дополнительно, Изм. № 3).

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством цветной металлургии СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 19.06.80 № 2903

3. Приложения 1 - 8 подготовлены методом применения международного стандарта ИСО 1832-85 «Пластины сменные для режущих инструментов. Обозначения»

4. ВЗАМЕН ГОСТ 19042-73

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

6. Ограничение срока действия снято Постановлением Госстандарта СССР от 28.12.90 № 3442

7. ИЗДАНИЕ с Изменениями № 1, 2, 3, утвержденными в октябре 1984 г., апреле 1987 г., декабре 1990 г. (ИУС 2-85, 8-87, 4-91)






© 2013 Ёшкин Кот :-)
