ГОСТ 24250-80

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПЛАСТИНЫ РЕЖУЩИЕ СМЕННЫЕ
МНОГОГРАННЫЕ ТВЕРДОСПЛАВНЫЕ
ТРЕХГРАННОЙ ФОРМЫ С ЗАДНИМ УГЛОМ
И СТРУЖКОЛОМАЮЩИМИ КАНАВКАМИ

КОНСТРУКЦИЯ И РАЗМЕРЫ

Москва

Стандартинформ

2006

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПЛАСТИНЫ РЕЖУЩИЕ СМЕННЫЕ
МНОГОГРАННЫЕ ТВЕРДОСПЛАВНЫЕ
ТРЕХГРАННОЙ ФОРМЫ С ЗАДНИМ УГЛОМ
И СТРУЖКОЛОМАЮЩИМИ КАНАВКАМИ

Конструкция и размеры

Triangular throw-away (indexable) carbide cutting
inserts with end-clearance angle and chip-breaking
flutes. Design and dimensions

гост
24250-80

Дата введения 01.01.82

Требования настоящего стандарта являются обязательными.

(Введен дополнительно, Изм. № 2).

1. Конструкция и размеры пластин должны соответствовать указанным на чертеже и в таблице.

________

* Размер для справок.

мм

Обозначение пластин классов допусков

l

d

s

s1

r

т

М

G

цифровое

буквенно-цифровое

Применяемость*

цифровое

буквенно-цифровое

Применяемость*

01322-110304

TPMR-110304

01332-110304

TPGR-110304

11,0

6,350

3,18

3,44

0,4

9,128

01322-110308

TPMR-110308

01332-110308

TPGR-110308

3,52

0,8

8,73

01322-160304

TPMR-160304

01332-160304

TPGR-160304

16,5

9,525

3,44

0,4

13,891

01322-160308

TPMR-160308

01332-160308

TPGR-160308

3,62

0,8

13,494

01322-160312

TPMR-160312

01332-160312

TPGR-160312

1,2

13,097

_________

* См. приложение 4.

Пример условного обозначения при заказе пластин из твердого сплава марки Т15К6 класса допуска U, длиной режущей кромки l = 11,0 мм, толщиной s = 3,18 мм, радиусом r = 0,4 мм:

19 6613 0441 110304

(Измененная редакция, Изм. № 1).

2. Форма и размеры стружколомающих канавок указаны в приложении 1.

3. Ориентировочная масса пластин указана в приложении 2.

4. Система обозначения пластин - по ГОСТ 19042.

5. Технические требования - по ГОСТ 19086.

6. Применяемые марки сплавов указаны в приложении 3.

(Введен дополнительно, Изм. № 2).

ПРИЛОЖЕНИЕ 1

Рекомендуемое

Форма и размеры стружколомающих канавок на передней поверхности пластин указаны на черт. 1, 2 и в таблице.

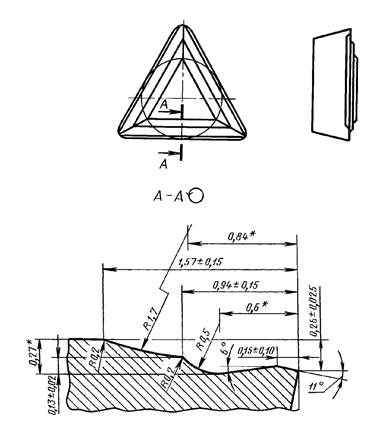

Форма 1 для пластин: 01332-110304, 01332-160304, 01322-110304, 01322-160304

________

* Размер для справок.

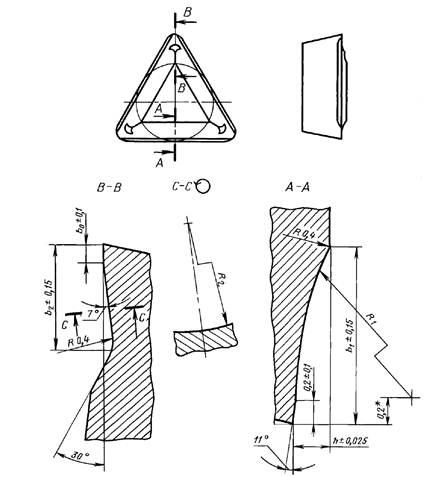

Черт. 1

________

* Размер для справок.

Черт. 2

мм

Цифровое обозначение пластин

b0

b1

b2

h

R1

R2

01322-110308

01322-110308

0,15

1,5

0,9

0,34

3,0

3,2

01322-160308

01322-160308

1,8

0,44

3,5

01322-160312

01322-160312

0,20

1,0

6,0

ПРИЛОЖЕНИЕ 2

Справочное

Обозначение пластин

Ориентировочная масса пластин в г марок

Т15К6

ВП1255

ТН20

01322-110304

01332-110304

1,62

1,94

0,82

01322-110308

01332-110308

1,64

1,92

0,82

01322-160304

01332-160304

3,96

4,75

1,99

01322-160308

01332-160308

3,94

4,72

2,02

01322-160312

01332-160312

3,92

4,70

2,00

ПРИЛОЖЕНИЕ 2. (Измененная редакция, Изм. № 2)

ПРИЛОЖЕНИЕ 3

Рекомендуемое

Применяемые марки сплавов пластин

Цифровое обозначение пластин

Основное применение

Применение по специальному заказу

01322-110304

01332-110304

№ 7, № 11

№ 8

01322-110308

01332-110308

01322-160304

01332-160304

01322-160312

01332-160308

01322-160312

№ 7, № 11

№ 8

01332-160312

-

№ 7, № 8, № 11

№ 7 - Т15К6; № 8 - ТН20; № 11 - ВП1255

ПРИЛОЖЕНИЕ 4

Справочное

Применение пластин

d

Задний угол an

Пластины классов допусков G, М

Со стружколомающими канавками на передней поверхности (R)

Обозначение

Радиус при вершине re

0,4

0,8

1,2

1,6

6,35

11°

TPGR 1103

+++

+++

++

++

TPMR 1103

+

+

++

++

9,525

TPGR 1603

+++

+++

+++

++

TPMR 1603

+

+

+

++

12,7

TPGR 2204

++

++

++

++

TPMR 2204

++

++

++

++

Примечание. + -пластины основного применения, стандартизованные.

++ - пластины ограниченного применения, нестандартизованные.

+++ - пластины, не рекомендуемые для применения.

ПРИЛОЖЕНИЯ 3, 4. (Введены дополнительно, Изм. № 2).

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством цветной металлургии СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 19.06.80 № 2914

3. В настоящий стандарт введен международный стандарт ИСО 883-85 «Пластины сменные твердосплавные (карбидные) с радиусами при вершине без крепежного отверстия. Размеры» в части пластин TPMR

4. ВВЕДЕН ВПЕРВЫЕ

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

6. Ограничение срока действия снято Постановлением Госстандарта СССР от 29.12.90 № 3629

7. ИЗДАНИЕ с Изменениями № 1, 2, утвержденными в октябре 1984 г., декабре 1990 г. (ИУС 2-85, 4-91).
