ГОСТ 24247-80

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПЛАСТИНЫ РЕЖУЩИЕ СМЕННЫЕ
МНОГОГРАННЫЕ ТВЕРДОСПЛАВНЫЕ
ТРЕХГРАННОЙ ФОРМЫ С ОТВЕРСТИЕМ
И СТРУЖКОЛОМАЮЩИМИ КАНАВКАМИ
НА ДВУХ СТОРОНАХ

КОНСТРУКЦИЯ И РАЗМЕРЫ

Москва

Стандартинформ

2006

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПЛАСТИНЫ РЕЖУЩИЕ СМЕННЫЕ
МНОГОГРАННЫЕ ТВЕРДОСПЛАВНЫЕ
ТРЕХГРАННОЙ ФОРМЫ С ОТВЕРСТИЕМ
И СТРУЖКОЛОМАЮЩИМИ КАНАВКАМИ
НА ДВУХ СТОРОНАХ

Конструкция и размеры

Triangular throw-away (indexable) carbide cutting
inserts with cylindrical holes and chip-breaking
flutes on both faces. Design and dimensions

ГОСТ
24247-80

Дата введения 01.01.82

Требования настоящего стандарта являются обязательными.

(Введен дополнительно, Изм. № 2).

1. (Исключен, Изм. № 2).

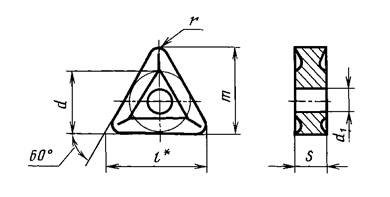

2. Конструкция и размеры пластин должны соответствовать указанным на чертеже и в таблице.

________

* Размер для справок.

мм

Обозначение пластин класса допуска М

l

s

r

т

d

d1

цифровое

буквенно-цифровое

Применяемость*

01125-110304

TNMG-110304

11,0

3,18

0,4

9,128

6,350

2,26

01125-160404

TNMG-160404

16,5

4,76

0,4

13,891

9,525

3,81

01125-160408

TNMG-160408

0,8

13,494

01125-160412

TNMG-160412

1,2

13,097

01125-220404

TNMG-220404

22,0

0,4

18,653

12,700

5,16

01125-220408

TNMG-220408

0,8

18,256

01125-220412

TNMG-220412

1,2

17,859

01125-220416

TNMG-220416

1,6

17,463

________

* См. приложение 4.

Пример условного обозначения при заказе пластины из твердого сплава марки Т15К6 класса допуска М, диаметром d = 6,350:

19 6613 2053 110304

3. Форма и размеры стружколомающих канавок указаны в приложении 1.

4. Ориентировочная масса пластин указана в приложении 2.

5. Система обозначений пластин - по ГОСТ 19042.

6. Технические требования - по ГОСТ 19086.

7. Применяемые марки сплавов указаны в приложении 3.

(Введен дополнительно, Изм. № 2).

ПРИЛОЖЕНИЕ 1

Рекомендуемое

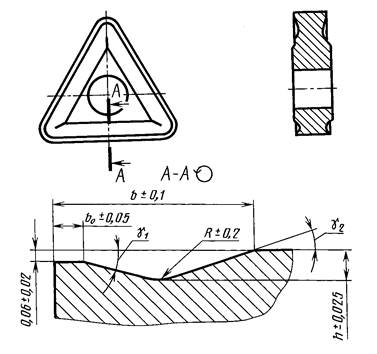

Форма и размеры стружколомающих канавок на передних поверхностях пластин указаны на чертеже и в таблице.

Размеры, мм

Цифровое обозначение пластин

b0

b

R

h

g1

g2

01125-110304

0,2

1,30

0,6

0,22

20°

26°40′

01125-160404

1,95

1,2

0,24

15°

17°30′

01125-160408

01125-160412

01125-220404

01125-220408

0,3

2,05

01125-220412

01125-220416

ПРИЛОЖЕНИЕ 2

Справочное

Цифровое обозначение пластин

Ориентировочная масса пластин, г

из твердого сплава марок

из безвольфрамовотвердых сплавов марки

Т15К6

Т14К8

ТН20

01125-110304

1,56

1,59

0,79

01125-160404

5,27

5,34

2,66

01125-160408

5,21

5,30

2,64

01125-160412

5,13

5,21

2,60

01125-220404

9,24

9,40

-

01125-220408

9,21

9,37

-

01125-220412

9,12

9,29

-

01125-220416

9,01

9,17

-

ПРИЛОЖЕНИЕ 2. (Измененная редакция, Изм. № 2).

ПРИЛОЖЕНИЕ 3

Рекомендуемое

Применяемые марки сплавов пластин

Обозначение деталей

Основное применение

Применение по специальному заказу

01125-110304

01125-160404

01125-160408

01125-160412

№ 7

№ 6, № 8

01125-220404

01125-220408

01125-220412

01125-220416

-

№ 6, № 7

№ 6 - Т14К8; № 7 - Т15К6; № 8 - TH20.

ПРИЛОЖЕНИЕ 4

Справочное

Применяемость пластин

d

Обозначение

Пластины со стружколомающими канавками на двух сторонах

радиус при вершине re

0,4

0,8

1,2

1,6

2,4

6,35

TNMG 1103

++

++

+++

+++

+++

9,525

TNMG 1603

++

++

++

+++

+++

TNMG 1604

+

+

+

++

+++

12,7

TNMG 2204

++

+

+

+

+++

15,875

TNMG 2706

+++

+++

++

++

++

19,05

TNMG 3309

+++

+++

+++

+++

++

Примечание. + - пластины основного применения, стандартизованные.

++ - пластины ограниченного применения, нестандартизованные.

+++ - пластины, не рекомендуемые для применения.

ПРИЛОЖЕНИЯ 3, 4. (Введены дополнительно, Изм. № 2).

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством цветной металлургии СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 19.07.80 № 2904

3. В настоящий стандарт введен международный стандарт ИСО 3364-85 «Пластины сменные твердосплавные с радиусами при вершине с цилиндрическим крепежным отверстием. Размеры» в части пластин TNMG

4. ВВЕДЕН ВПЕРВЫЕ

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

6. Ограничение срока действия снято Постановлением Госстандарта СССР от 29.12.90 № 3626

7. ИЗДАНИЕ с Изменениями № 1, 2, утвержденными в октябре 1984 г., декабре 1990 г. (ИУС 2-85, 4-91)
