ГОСТ 24251-80

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПЛАСТИНЫ РЕЖУЩИЕ СМЕННЫЕ
МНОГОГРАННЫЕ ТВЕРДОСПЛАВНЫЕ
ТРЕХГРАННОЙ ФОРМЫ
С ЗАДНИМ УГЛОМ 20
°

КОНСТРУКЦИЯ И РАЗМЕРЫ

Москва

Стандартинформ

2006

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПЛАСТИНЫ РЕЖУЩИЕ СМЕННЫЕ
МНОГОГРАННЫЕ ТВЕРДОСПЛАВНЫЕ
ТРЕХГРАННОЙ ФОРМЫ С ЗАДНИМ УГЛОМ 20°

Конструкция и размеры

Triangular throw-away (indexable) carbide cutting
inserts with 20° end-clearance angle.
Design and dimensions

ГОСТ
24251-8
0

Дата введения 01.01.82

Требования настоящего стандарта являются обязательными.

(Введен дополнительно, Изм № 2).

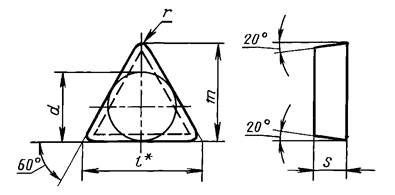

1. Конструкция и размеры пластин должны соответствовать указанным на чертеже и в табице.

________

* Размер для справок.

мм

Обозначение пластин класса допуска G

Применяемость

l

d

s

r

m

цифровое

буквенно-цифровое

01431-110308

TEGN-110308

11,0

6,350

3,18

0,8

8,731

01431-160308

TEGN-160308

16,5

9,525

0,8

13,494

Пример условного обозначения при заказе пластины из твердого сплава марки ВК6-ОМ длиной режущей кромки l = 11,0 мм, толщиной s = 3,18 мм, радиусом r = 0,8 мм:

19 6516 0444 110308

2. Ориентировочная масса пластин указана в приложении 1.

3. Система обозначения пластин - по ГОСТ 19042.

4. Технические требования - по ГОСТ 19086.

5. Применяемые марки сплавов указаны в приложении 2.

(Введен дополнительно, Изм. № 2).

ПРИЛОЖЕНИЕ 1

Справочное

Обозначение пластин

Ориентировочная масса пластин, г

из твердого сплава марок

из безвольфрамового твердого сплава марки

ВК6-ОМ

Т8К7

ТН20

01431-110308

1,55

1,33

0,61

01431-160308

4,28

3,68

1,67

ПРИЛОЖЕНИЕ 1. (Измененная редакция, Изм. № 2).

ПРИЛОЖЕНИЕ 2

Рекомендуемое

Применяемые марки сплавов пластин

Цифровое обозначение пластин

Основное применение

Дополнительное применение

Применение по специальному заказу

01431-110308

№ 2

№ 15

№ 8

01431-160308

№ 2 - ВК6-ОМ; № 8 - ТН20; № 15 - Т8К7.

ПРИЛОЖЕНИЕ 2. (Введено дополнительно, Изм. № 2).

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством цветной металлургии СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 19.06.80 № 2914

3. ВВЕДЕН ВПЕРВЫЕ

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 19042-80

3

ГОСТ 19086-80

4

5. Ограничение срока действия снято Постановлением Госстандарта СССР от 29.12.90 № 3630

6. ИЗДАНИЕ с Изменениями № 1, 2, утвержденными в октябре 1984 г., декабре 1990 г. (ИУС 2-85, 4-91)
