ГОСТ 19048-80
МЕЖГОСУДАРСТВЕННЫЙ
СТАНДАРТ
ПЛАСТИНЫ РЕЖУЩИЕ СМЕННЫЕ
МНОГОГРАННЫЕ ТВЕРДОСПЛАВНЫЕ
ШЕСТИГРАННОЙ ФОРМЫ С УГЛОМ 80°,
С ОТВЕРСТИЕМ И СТРУЖКОЛОМАЮЩИМИ КАНАВКАМИ
Конструкция и размеры
|
Москва
Стандартинформ
2006
|
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ПЛАСТИНЫ РЕЖУЩИЕ СМЕННЫЕ
МНОГОГРАННЫЕ ТВЕРДОСПЛАВНЫЕ
ШЕСТИГРАННОЙ ФОРМЫ С УГЛОМ 80°,
С ОТВЕРСТИЕМ И СТРУЖКОЛОМАЮЩИМИ
КАНАВКАМИ
Конструкция и размеры
Hexagon throw-away (indexable) carbide
cutting
inserts with 80° included
angle, with cylindrical
holes and chip-breaking flutes.
Design and dimensions
|
ГОСТ
19048-80
|
Дата введения 01.01.82
Требования настоящего стандарта являются
обязательными.
(Введен дополнительно, Изм. № 2).

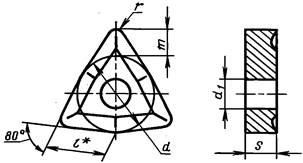

1. Конструкция и размеры пластин должны
соответствовать указанным на чертеже и в таблице.
________
*
Размер для справок.
мм
Обозначение
пластин класса допуска U
|
l
|
d
|
d1
|
s
|
r
|
m
|
цифровое
|
буквенно-цифровое
|
Применяемость
|
02114-060304
|
WNUM-060304
|
|
6,5
|
9,525
|
3,81
|
3,18
|
0,4
|
2,424
|
02114-060308
|
WNUM-060308
|
|
0,8
|
2,202
|
02114-060404
|
WNUM-060404
|
|
8,7
|
12,700
|
5,16
|
4,76
|
0,4
|
2,424
|
02114-080404
|
WNUM-080404
|
|
0,4
|
3,306
|
02114-080408
|
WNUM-080408
|
|
10,8
|
15,875
|
6,35
|
0,8
|
3,084
|
02114-100408
|
WNUM-080408
|
|
0,8
|
3,966
|
02114-100412
|
WNUM-100412
|
|
6,35
|
1,2
|
3,743
|
02114-100608
|
WNUM-100608
|
|
0,8
|
3,966
|
02114-100612
|
WNUM-100612
|
|
1,2
|
3,743
|
02114-120612
|
WNUM-120612
|
|
12,8
|
19,050
|
7,93
|
1,2
|
4,625
|
Пример условного обозначения при заказе пластины из твердого сплава марки ВК6,
класса допуска U длиной режущей кромки l = 6,5 мм,
толщиной s = 3,18 мм, радиусом r
= 0,4 мм:
19 6524 0362 060304
(Измененная редакция, Изм. № 2).
2. Форма и размеры стружколомающих канавок указаны в
приложении 1.
3. Ориентировочная масса пластин указана в приложении 2.
4. Система обозначений пластин -
по ГОСТ 19042.
5. Технические требования - по ГОСТ 19086.
6. Применяемые марки сплавов указаны в приложении 3.
(Введен дополнительно, Изм. № 2).
ПРИЛОЖЕНИЕ 1
Рекомендуемое
Форма и размеры стружечных канавок на передней
поверхности пластин указаны на чертеже и в таблице.
Форма 1 для диаметров
d = 9,525
и 12,700 мм
Форма 2 для диаметров d = 15,875 и 19,050 мм
Размеры, мм
а
|
b
|
d2
|
r1
|
γ
|
9,525
|
-
|
6,5
|
1,0
|
25°
|
12,700
|
-
|
8,0
|
1,0
|
20°
|
15,875
|
3,2
|
-
|
1,6
|
20°
|
19,050
|
3,8
|
-
|
1,6
|
20°
|
ПРИЛОЖЕНИЕ 2
Справочное
Ориентировочная масса пластин
Цифровое
обозначение пластин
|
Ориентировочная
масса пластин, г
|
из твердого сплава
марок
|
из безвольфрамовых
твердых сплавов
|
из твердого сплава
с износостойким покрытием
|
ВК6-ОМ
|
ВК10-ХОМ
|
ВК6
|
ВК8
|
Т5К10
|
Т14К8
|
T15K6
|
KHT16,
ТН20
|
ВП1255
|
ВП3115
|
ВП3325
|
02114-060304
|
3,72
|
3,62
|
3,72
|
3,67
|
3,22
|
2,92
|
2,87
|
1,45
|
3,41
|
3,72
|
3,67
|
02114-060308
|
3,71
|
3,60
|
3,71
|
3,66
|
3,20
|
2,90
|
2,85
|
1,44
|
3,40
|
3,71
|
3,66
|
02114-060404
|
5,71
|
5,58
|
5,71
|
5,64
|
4,94
|
4,48
|
4,40
|
2,23
|
5,24
|
5,71
|
5,64
|
02114-080404
|
9,84
|
9,60
|
9,84
|
9,71
|
8,50
|
7,70
|
7,57
|
3,83
|
9,03
|
9,84
|
9,71
|
02114-080408
|
9,81
|
9,50
|
9,81
|
9,68
|
8,49
|
7,69
|
7,56
|
3,83
|
9,01
|
9,81
|
9,68
|
02114-100408
|
15,10
|
14,75
|
15,10
|
14,90
|
13,10
|
11,90
|
11,70
|
5,88
|
13,85
|
15,10
|
14,90
|
02114-100412
|
15,10
|
14,75
|
15,10
|
14,90
|
13,00
|
11,80
|
11,60
|
5,88
|
13,85
|
15,10
|
14,90
|
02114-100608
|
20,50
|
20,00
|
20,50
|
20,20
|
17,70
|
16,00
|
15,80
|
7,97
|
18,79
|
20,50
|
20,20
|
02114-100612
|
20,40
|
19,99
|
20,40
|
20,10
|
17,60
|
16,00
|
15,70
|
7,93
|
18,69
|
20,40
|
20,10
|
02114-120612
|
28,80
|
28,51
|
28,80
|
28,40
|
24,90
|
22,60
|
22,20
|
11,20
|
26,41
|
28,80
|
28,40
|
ПРИЛОЖЕНИЯ 1, 2.
(Измененная редакция, Изм. № 2).
ПРИЛОЖЕНИЕ 3
Рекомендуемое
Применяемые марки сплавов пластин
Цифровое
обозначение пластин
|
Основное
применение
|
Дополнительное
применение
|
Применение по
специальному заказу
|
02114-060804
|
№ 3, № 5, № 7
|
-
|
№ 4, № 6, № 8, № 9, № 10, № 11
|
02114-060308
|
№ 3, № 4, № 5, № 7, № 9, № 11
|
№ 6, № 8, № 10
|
02114-060404
|
№ 3, № 4, № 5, № 6, № 7, № 9, № 10, № 11
|
№ 1, № 2
|
№ 8
|
02114-080404
|
02114-080408
|
№ 3, № 4, № 5, № 6, № 7, № 9, №
10, № 11
|
№ 1, № 2, № 8
|
-
|
02114-100408
|
№ 3, № 4, № 5, № 6, № 7, № 9, №
10, № 11
|
-
|
№ 1, № 2, № 8
|
02114-100412
|
№ 3, № 4, № 5, № 7, № 10
|
№ 6, № 11, № 9
|
02114-100608
|
№ 3, № 4, № 5, № 6, № 7, № 10,
№ 11
|
№ 9
|
02114-100612
|
№ 3, № 4, № 5, № 6, № 7, № 8, №
10
|
№ 9, № 11
|
№ 1, № 2
|
02114-120612
|
№ 4, № 5, № 6, № 7, № 9, № 10
|
№ 3, № 9, № 11
|
№ 1, № 2, № 8
|
№ 1 - ВК10-ХОМ; № 2 - ВК6-ОМ; № 3 - ВК6; № 4 - ВК8; №
5 - Т5К10; № 6 - Т14К8; № 7 - Т15К6; № 8 - КНТ16, ТН20; № 9 - ВП3115; № 10-
ВП3325; № 11 - ВП1255
ПРИЛОЖЕНИЕ 3. (Введено дополнительно, Изм. № 2).
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1.
РАЗРАБОТАН И ВНЕСЕН Министерством цветной металлургии СССР
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением
Государственного комитета СССР по стандартам от 19.06.80 № 2906
3. ВЗАМЕН
ГОСТ 19048-73
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
5. Ограничение срока действия снято Постановлением
Госстандарта СССР от 29.12.90 № 3614
6. ИЗДАНИЕ с Изменениями № 1, 2, утвержденными в
октябре 1984 г., декабре 1990 г. (ИУС 2-85, 4-91)
|
