МЕЖОСУДАРСТВЕННЫЙ СТАНДАРТ
|
ПЛАСТИНЫ РЕЖУЩИЕ СМЕННЫЕ Конструкция и размеры Carbide indexable cutting inserts with Design and dimensions |
ГОСТ |
Дата введения 01.01.89
1. Конструкция и размеры пластин должны соответствовать указанным на черт. 1 - 7 и в табл. 1 - 7.

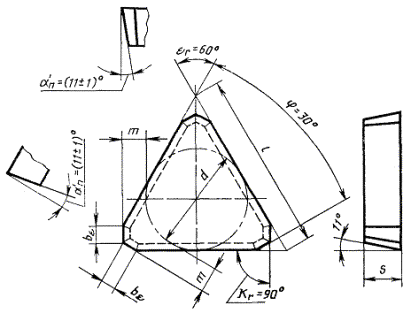

Черт. 1
Таблица 1
Размеры, мм
|
Класс допуска |
l |
d |
s |
т |
bε |
|||
|
цифровое |
буквенно-цифровое |
Применяемость |
||||||
|
01361-1103-533 |
TPAN-1103PPN |
|
А |
11,0 |
6,350 |
3,18 |
1,720 |
0,7 |
|
01341-1103-533 |
TPCN-1103PPN |
|
С |
|||||
|
01371-1103-533 |
TPKN-1103PPN |
|
К |
|||||
|
01361-1603-533 |
TPAN-1603PPN |
|
А |
16,5 |
9,525 |
2,450 |
1,2 |
|
|
01341-1603-533 |
TPCN-1603PPN |
|
С |
|||||
|
01371-1603-533 |
TPKN-1603PPN |
|
К |
|||||
|
01361-2204-533 |
TPAN-2204PPN |
|
А |
22,0 |
12,700 |
4,76 |
3,550 |
1,3 |
|
01341-2204-533 |
TPCN-2204PPN |
|
С |
|||||
|
01371-2204-533 |
TPKN-2204PPN |
|
К |
|||||
Пример условного обозначения при заказе пластины из твердого сплава марки ВК3М, класса допуска А, длиной режущей кромки l = 11,0:
196511 0411 1103 533

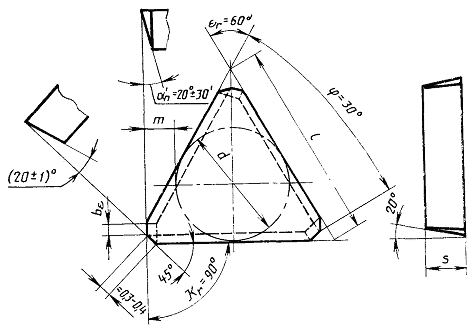

Черт. 2
Таблица 2
Размеры, мм
|
Обозначение пластин |
Класс допуска |
l |
d |
s |
т |
bε |
||
|
цифровое |
буквенно-цифровое |
Применяемость |
||||||
|
01361-1603-561 |
TPAN-1603PDR |
|
А |
16,5 |
3,18 |
9,525 |
2,45 |
1,3 |
|
01361-1603-562 |
TPAN-1603PDL |
|||||||
|
01341-1603-561 |
TPCN-1603PDR |
|
С |
|||||
|
01341-1603-562 |
TPCN-1603PDL |
|||||||
|
01371-1603-561 |
TPKN-1603PDR |
|
К |
|||||
|
01371-1603-562 |
TPKN-1603PDL |
|||||||
|
01361-2204-561 |
TPAN-2204PDR |
|
А |
22,0 |
4,76 |
12,700 |
3,55 |
1,4 |
|
01361-2204-562 |
TPAN-2204PDL |
|||||||
|
01341-2204-561 |
TPCN-2204PDR |
|
С |
|||||
|
01341-2204-562 |
TPCN-2204PDL |
|||||||
|
01371-2204-561 |
TPKN-2204PDR |
|
К |
|||||
|
01371-2204-562 |
TPKN-2204PDL |
|||||||
Пример условного обозначения при заказе пластин из твердого сплава марки ВК3М, класса допуска А, длиной режущей кромки l = 16,5 мм правой:
196511 0414 1603 561

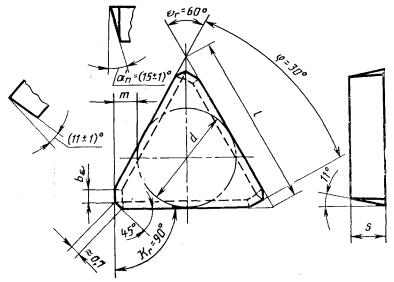

Черт. 3
Таблица 3
Размеры, мм
|
Обозначение пластин класса допуска С |
l |
d |
s |
т |
bε |
||
|
цифровое |
буквенно-цифровое |
Применяемость |
|||||
|
01441-1603-541 |
TECN-1603PER |
|
16,5 |
3,18 |
9,525 |
2,19 |
2,0 |
|
01441-1603-542 |
TECN-1603PEL |
|
|||||
Пример условного обозначения при заказе пластины из твердого сплава марки ВК3М, класса допуска С, длиной режущей кромки l = 16,5 мм правой:
196511 0417 1603 541

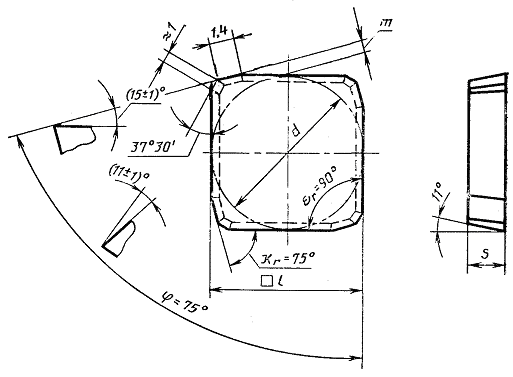

Черт. 4
Таблица 4
Размеры, мм
|
Обозначение пластин |
Класс допуска |
l = d |
т |
bε |
||
|
цифровое |
буквенно-цифровое |
Применяемость |
||||
|
03161-1204-31 |
SNAN-1204EN |
|
А |
12,700 |
0,800 |
1,4 |
|
03141-1204-31 |
SNCN-1204EN |
|
С |
|||
|
03171-1204-31 |
SNKN-1204EN |
|
к |
|||
|
03161-1504-31 |
SNAN-1504EN |
|
А |
15,875 |
1,150 |
|
|
03141-1504-31 |
SNCN-1504EN |
|
С |
|||
|
03171-1504-31 |
SNKN-1504EN |
|
К |
|||
|
03161-1904-31 |
SNAN-1904EN |
|
А |
19,050 |
1,300 |
2,0 |
|
03141-1904-31 |
SNCN-1904EN |
|
С |
|||
|
03171-1904-31 |
SNKN-1904EN |
|
К |
|||
Пример условного обозначения при заказе пластины из твердого сплава марки ВК3М, класса допуска А, длиной режущей кромки l=12,700 мм, размером m = 0,800 мм:
196511 0418 1204 31
Черт. 5
Таблица 5
Размеры, мм
|
Обозначение пластин |
Класс допуска |
l = d |
s |
т |
||
|
цифровое |
буквенно-цифровое |
Применяемость |
||||
|
03361-1203-361 |
SPAN-1203EDR |
|
А |
12,700 |
3,18 |
0,90 |
|
03361-1203-362 |
SPAN-1203EDL |
|
||||
|
03341-1203-361 |
SPCN-1203EDR |
|
С |
|||
|
03341-1203-362 |
SPCN-1203EDL |
|
||||
|
03371-1203-361 |
SPKN-1203EDR |
|
К |
|||
|
03371-1203-362 |
SPKN-1203EDL |
|
||||
|
03361-1504-361 |
SPAN-1504EDR |
|
A |
15,875 |
4,76 |
1,25 |
|
03361-1504-362 |
SPAN-1504EDL |
|
||||
|
03341-1504-361 |
SPCN-1504EDR |
|
C |
|||
|
03341-1504-362 |
SPCN-1504EDL |
|
||||
|
03371-1504-361 |
SPKN-1504EDR |
|
K |
|||
|
03371-1504-362 |
SPKN-1504EDL |
|
||||
Пример условного обозначения при заказе пластины из твердого сплава марки ВК3М класса допуска А, длиной режущей кромки l = 12,700 мм правой:
196511 0421 1203-361
Черт. 6
Таблица 6
Размеры, мм
|
Обозначение пластин |
Класс допуска |
l = d |
bε |
т |
||
|
цифровое |
буквенно-цифровое |
Применяемость |
||||
|
03161-1204-113 |
SNAN-1204ANN |
|
А |
12,700 |
2,0 |
1,600 |
|
03141-1204-113 |
SNCN-1204ANN |
|
С |
|||
|
03171-1204-113 |
SNKN-1204ANN |
|
К |
|||
|
03161-1504-113 |
SNAN-1504ANN |
|
А |
15,875 |
2,5 |
2,000 |
|
03141-1504-113 |
SNCN-1504ANN |
|
С |
|||
|
03171-1504-113 |
SNKN-1504ANN |
|
К |
|||
|
03161-1904-113 |
SNAN-1904ANN |
|
А |
19,050 |
3,0 |
2,500 |
|
03141-1904-113 |
SNCN-1904ANN |
|
С |
|||
|
03171-1904-113 |
SNKN-1904ANN |
|
К |
|||
Пример условного обозначения при заказе пластины из твердого сплава марки ВК3М, класса допуска А, длиной режущей кромки l = 12,700 мм:
196511 0424 1204-113
Черт. 7
Таблица 7
Размеры, мм
|
l = d |
s |
bε |
т |
|||
|
цифровое |
буквенно-цифровое |
Применяемость |
||||
|
03441-1203-341 |
SECN-1203EER |
|
12,70 |
3,18 |
2,5 |
0,8 |
|
03441-1203-342 |
SECN-1203EEL |
|
||||
Пример условного обозначения при заказе пластины из твердого сплава марки ВК3М, правой:
196511 0427 1203-341
2. Ориентировочная масса пластин указана в справочном приложении.
3. Система обозначений пластин - по ГОСТ 19042-80.
4. Технические требования - по ГОСТ 19086-80.
ПРИЛОЖЕНИЕ
Справочное
ОРИЕНТИРОВОЧНАЯ МАССА ПЛАСТИН
Таблица 8
|
Обозначение пластин |
Ориентировочная масса пластин в г из твердого сплава марок |
|||||
|
ВК6 |
ВК6-ОМ |
Т5К10 |
Т15К6 |
ТТ20К9 |
TT7R12 |
|
|
01361-1103-533 01341-1103-533 01371-1103-533 |
2,00 |
2,00 |
1,72 |
1,53 |
1,65 |
1,77 |
|
01361-1603-533 01341-1603-533 01371-1603-533 |
4,81 |
4,82 |
4,14 |
3,69 |
3,98 |
4,27 |
|
01361-2204-533 01341-2204-533 01371-2204-533 |
12,64 |
12,68 |
10,89 |
9,69 |
10,46 |
11,23 |
|
01361-1603-561/562 01341-1603-561/562 01371-1603-561/562 |
4,77 |
4,78 |
4,10 |
3,65 |
3,94 |
4,23 |
|
01361-2204-561/562 01341-2204-561/562 01371-2204-561/562 |
12,58 |
12,62 |
10,84 |
9,65 |
10,41 |
11,18 |
|
01441-1603-541/542 |
4,23 |
4,25 |
- |
- |
- |
- |
|
03161-1204-31 03141-1204-31 03171-1204-31 |
10,97 |
11,0 |
9,45 |
8,41 |
9,08 |
9,74 |
|
03161-1504-31 03141-1504-31 03171-1504-31 |
17,36 |
17,42 |
14,96 |
13,31 |
14,37 |
15,42 |
|
03161-1904-31 03141-1904-31 03171-1904-31 |
24,94 |
25,02 |
21,48 |
19,12 |
20,64 |
22,16 |
|
03361-1203-361/362 03341-1203-361/362 03371-1203-361/362 |
5,31 |
5,33 |
4,58 |
4,07 |
4,40 |
4,72 |
|
03361-1504-361/362 03341-1504-361/362 03371-1504-361/362 |
13,26 |
13,31 |
11,42 |
10,17 |
10,98 |
11,78 |
|
03161-1204-113 03141-1204-113 03171-1204-113 |
11,09 |
11,12 |
9,55 |
8,50 |
9,18 |
9,85 |
|
03161-1504-113 03141-1504-113 03171-1504-113 |
17,32 |
17,37 |
14,92 |
13,28 |
14,33 |
15,39 |
|
03161-1904-113 03141-1904-113 03171-1904-113 |
26,15 |
26,24 |
22,53 |
20,06 |
21,65 |
23,24 |
|
03441-1203-341/342 |
6,13 |
6,15 |
- |
- |
- |
- |
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством цветной металлургии СССР
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 27.04.87 № 1430.
3 Стандарт соответствует полностью СТ СЭВ 5586-86.
4 ВВЕДЕН ВПЕРВЫЕ
5 ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
Обозначение НТД, на который дана ссылка |
Номер пункта |
