ГОСТ 19063-80
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ПЛАСТИНЫ
РЕЖУЩИЕ СМЕННЫЕ
МНОГОГРАННЫЕ ТВЕРДОСПЛАВНЫЕ
ПЯТИГРАННОЙ ФОРМЫ
Конструкция и размеры
|
|
Москва Стандартинформ 2006 |
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
ПЛАСТИНЫ РЕЖУЩИЕ СМЕННЫЕ Конструкция и размеры Pentagon throw-away (indexable) carbide cutting inserts. |
ГОСТ |
Дата введения 01.01.82
Требования настоящего стандарта являются обязательными.
(Введен дополнительно, Изм. № 2).

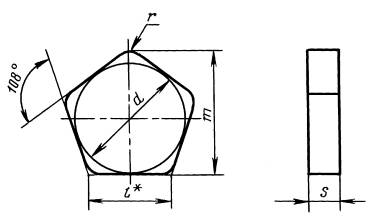

1. Конструкция и размеры пластин должны соответствовать указанным на чертеже и в таблице.
__________
* Размер для справок.
мм
|
Обозначение пластин классов допусков |
l |
d |
s |
r |
т |
|||||
|
U |
G |
|||||||||
|
цифровое |
Буквенно-цифровое |
Применяемость* |
цифровое |
буквенно-цифровое |
Применяемость* |
|||||
|
10111-060308 |
PNUN-060308 |
|
10131-060308 |
PNGN-060308 |
|
6,2 |
9,525 |
3,18 |
0,8 |
10,462 |
|
10111-060312 |
PNUN-060312 |
|
10131-060312 |
PNGN-060312 |
|
1,2 |
10,369 |
|||
|
10111-090408 |
PNUN-090408 |
|
10131-090408 |
PNGN-090408 |
|
9,2 |
12,700 |
4,76 |
0,8 |
14,012 |
|
10111-090412 |
PNUN-090412 |
|
10131-090412 |
PNGN-090412 |
|
1,2 |
13,919 |
|||
|
10111-130412 |
PNUN-130412 |
|
10131-130412 |
PNGN-130412 |
|
13,8 |
19,050 |
1,2 |
21,019 |
|
|
10111-130416 |
PNUN-130416 |
|
10131-130416 |
PNGN-130416 |
|
1,6 |
20,925 |
|||
* См. приложение 3.
Пример условного обозначения при заказе пластины из твердого сплава марки ВК6, класса допуска U, длиной режущей кромки l = 6,9 мм, толщиной s = 3,18 мм, радиусом r = 0,8 мм:
19 6524 0386 060308
2. Ориентировочная масса пластин указана в приложении.
3. Система обозначения пластин - по ГОСТ 19042.
4. Технические требования - по ГОСТ 19086.
5. Применяемые марки сплавов указаны в приложении 2.
(Введен дополнительно, Изм. № 1).
ПРИЛОЖЕНИЕ 1
Справочное
|
Цифровое |
Ориентировочная масса пластин, г |
||||||
|
из твердого сплава марок |
из твердого сплава с покрытием марок |
||||||
|
вк6 |
ВК8 |
T5К10 |
Т14К8 |
Т15К6 |
ВП3115 |
ВП1255 |
|
|
10111-060308 10131-060308 |
3,86 |
3,81 |
3,34 |
3,03 |
2,98 |
3,86 |
3,54 |
|
10111-060312 10131-060312 |
3,84 |
3,79 |
3,32 |
3,01 |
2,96 |
3,84 |
3,52 |
|
10111-090408 10131-090408 |
10,30 |
10,20 |
8,90 |
8,07 |
7,93 |
10,30 |
9,48 |
|
10111-090412 10131-090412 |
10,30 |
10,10 |
8,88 |
8,05 |
9,71 |
10,30 |
9,39 |
|
10111-130412 10131-130412 |
23,20 |
22,90 |
20,00 |
18,20 |
17,80 |
23,20 |
21,29 |
|
10111-130416 10131-130416 |
23,10 |
22,80 |
20,00 |
18,10 |
17,80 |
23,10 |
21,20 |
ПРИЛОЖЕНИЕ 1. (Измененная редакция, Изм. № 1).
ПРИЛОЖЕНИЕ 2
Рекомендуемое
Применяемые марки сплавов пластин
|
Цифровое обозначение пластин |
Основное применение |
Дополнительное применение |
Применение по специальному заказу |
|
10111-060308 |
- |
- |
№ 3, № 4, № 5, № 6, № 7, № 9, № 11 |
|
10131-060308 |
|||
|
10111-060312 |
№ 3, № 4, № 5, № 6, № 7, № 9, № 11 |
||
|
10131-060312 |
№ 7, № 9 |
№ 3, № 4, № 5, № 6, № 11 |
|
|
10111-090408 |
№ 4 |
№ 3, № 5, № 6, № 7, № 9, № 11 |
|
|
10131-090408 |
- |
№ 3, № 4, № 5, № 6, № 7, № 9, № 11 |
|
|
10111-090412 |
№ 5, № 9 |
№ 6 |
№ 3, № 4, № 7, № 11 |
|
10131-090412 |
№ 3, № 4, № 7, № 9 |
№ 6 |
№ 5, № 11 |
|
10111-130412 |
- |
- |
№ 3, № 4, № 5, № 6, № 7, № 9, № 11 |
|
10131-130412 |
|||
|
10111-130416 |
№ 6 |
№ 3, № 4, № 5, № 7, № 9, № 11 |
|
|
10131-130416 |
№ 7 |
- |
№ 3, № 4, № 5, № 6, № 9, № 11 |
№ 3 - ВК6; № 4 - ВК8; № 5 - Т5К10; № 6 - Т14К8; № 7 - Т15К6; №9 - ВП3115; № 11 - ВП1255.
ПРИЛОЖЕНИЕ 2. (Введено дополнительно, Изм. № 1).
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством цветной металлургии СССР
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 19.06.80 № 2909
3. ВЗАМЕН ГОСТ 19063-73
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
Обозначение НТД, на который дана ссылка |
Номер пункта |
5. Ограничение срока действия снято Постановлением Госстандарта СССР от 29.12.90 № 3614
6. издание с Изменением № 1, утвержденным в декабре 1990 г. (ИУС 4-91)
