МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПЛАСТИНЫ ОПОРНЫЕ СМЕННЫЕ
МНОГОГРАННЫЕ ТВЕРДОСПЛАВНЫЕ
ПАРАЛЛЕЛОГРАММНОЙ ФОРМЫ

Конструкция и размеры

Parallelogram throw-away (indexable) carbide shims.
Design and dimensions

ГОСТ
19078-80

Дата введения 01.01.82

Требования настоящего стандарта являются обязательными.

(Введен дополнительно, Изм. № 1).

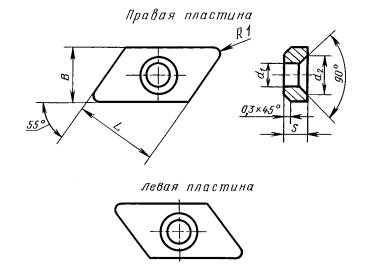

1. Конструкция и размеры пластин должны соответствовать указанным на чертеже и в таблице.

Размеры, мм

Обозначение пластин

Длина режущей кромки l

L

B

s

d1

d2

Масса,
r »

правых

левых

цифровое

буквенно-цифровое

Применя-емость

цифровое

буквенно-цифровое

Применя-емость

741-1704-1

OKN-1704-R



742-1704-2

OKN-1704-L



17

13,8

9,8

4,2

3,81

6,5

8,60

741-1904-1

OKN-1904-R



742-1904-2

OKN-1904-L



19

15,8

9,98

Пример условного обозначения при заказе опорной пластины из твердого сплава марки ВК15, правой, толщиной s = 4,2 мм, для режущей пластины длиной l = 17 мм:

19 6527 0433 1704-1

То же, левой

19 6527 0433 1704-2

2. Система обозначений пластин - по ГОСТ 19042.

3. Технические требования - по ГОСТ 19086.

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством цветной металлургии СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 19.06.80 № 2905

3. ВЗАМЕН ГОСТ 19079-73

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 19042-80

2

ГОСТ 19086-80

3

5. Ограничение срока действия снято Постановлением Госстандарта СССР от 29.12.90 № 3623

6. ИЗДАНИЕ с Изменением № 1, 2, утвержденным в декабре 1990 г. (ИУС 4-91)
