ГОСТ 19053-80

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПЛАСТИНЫ РЕЖУЩИЕ СМЕННЫЕ
МНОГОГРАННЫЕ ТВЕРДОСПЛАВНЫЕ
КВАДРАТНОЙ ФОРМЫ С ОТВЕРСТИЕМ
И ФАСКАМИ ПРИ ВЕРШИНЕ

Конструкция и размеры



Москва

Стандартинформ

2006



МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПЛАСТИНЫ РЕЖУЩИЕ СМЕННЫЕ
МНОГОГРАННЫЕ ТВЕРДОСПЛАВНЫЕ
КВАДРАТНОЙ ФОРМЫ С ОТВЕРСТИЕМ
И ФАСКАМИ ПРИ ВЕРШИНЕ

Конструкция и размеры

Square throw-away (indexable) carbide cutting
inserts with cylindrical holes and secondary edges
at citting points.

Design and dimensions

ГОСТ
19053-80

Дата введения 01.01.82

Требования настоящего стандарта являются обязательными.

(Введен дополнительно, Изм. № 2).

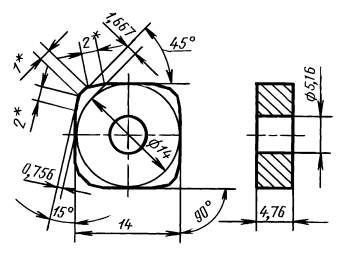

1. Конструкция и размеры пластин должны соответствовать указанным на чертеже.

__________

* Размер для справок

Обозначение пластин класса допуска Е:

цифровое: 03153-140400;

буквенно-цифровое: SNEA-140400.

Обозначение пластин класса допуска С:

цифровое: 03143-140400;

буквенно-цифровое: SNCA-140400.

Условное обозначение при заказе пластины из твердого сплава марки ТТ20К9, класса допуска С:

19 6624 0372 140400

2. Ориентировочная масса пластины указана в приложении 1.

3. Система обозначений пластин - по ГОСТ 19042.

4. Технические требования - по ГОСТ 19086.

5. Применяемые марки сплавов указаны в приложении 2.

(Введен дополнительно, Изм. № 2).

ПРИЛОЖЕНИЕ 1

Справочное

Обозначение
пластин

Ориентировочная масса пластин, г, из твердого сплава марок

ВК6

ВК6-ОМ

ВК8

ТТ7К12

ТТ8К6

Т8К7

Т5К10

ТТ20К9

Т14К8

Т15К6

03143-140400

03153-140400

11,8

11,6

10,4

10,2

9,76

9,23

9,07

ПРИЛОЖЕНИЕ 1. (Измененная редакция, Изм. № 2).

ПРИЛОЖЕНИЕ 2

Рекомендуемое

Применяемые марки сплавов пластин

Цифровое
обозначение пластин

Основное применение

Дополнительное применение

Применение по специальному заказу

03143-140400

03153-140400

№ 2, № 3, № 14, № 13, № 15

№ 4, № 16

№ 5, № 6, № 7

№ 2 - ВК6-ОМ; № 3 - ВК6; № 4 - ВК8; № 5 - Т5К10; № 6 - Т14К8, № 7- Т15К6; № 13 - ТТ7К12; № 14 - ТТ78К6; № 15 - Т8К7; № 16 - ТТ20К9.

ПРИЛОЖЕНИЕ 2. (Введено дополнительно, Изм. № 2).

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством металлургии СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 19.06.80 № 2906

3. ВЗАМЕН ГОСТ 19053-73

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 19042-80

4

ГОСТ 19086-80

5

5. Ограничение срока действия снято Постановлением Госстандарта СССР от 29.12.90 № 3614

6. издание с Изменениями № 1, 2, утвержденными в октябре 1984 г., декабре 1990 г. (ИУС 2-85, 4-91)
