ГОСТ 24254-80

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПЛАСТИНЫ ОПОРНЫЕ СМЕННЫЕ
ТВЕРДОСПЛАВНЫЕ РОМБИЧЕСКОЙ
ФОРМЫ С УГЛОМ 55°

КОНСТРУКЦИЯ И РАЗМЕРЫ

Москва
Стандартинформ
2006

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПЛАСТИНЫ ОПОРНЫЕ СМЕННЫЕ
ТВЕРДОСПЛАВНЫЕ РОМБИЧЕСКОЙ
ФОРМЫ С УГЛОМ 55°

Конструкция и размеры

Rhombic throw-away (indexable) carbide shims
with 55° included angle. Design and dimensions

ГОСТ
24254-80

Издание с Изменением № 1, утвержденным в октябре 1984 г. (ИУС № 2-85).

Постановлением Государственного комитета СССР по стандартам от 19 июня 1980 г. № 2914 дата введения установлена

01.01.82

Ограничение срока действия снято Постановлением Госстандарта СССР от 29.12.90 № 3624

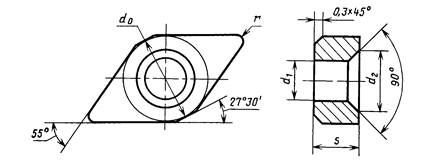

1. Конструкция и размеры пластин должны соответствовать указанным на чертеже и в таблице.

Размеры, мм

Обозначение пластин

Применяемость

Длина режущей кромки l

d0

d1

d2

s

r

Масса, г »

цифровое

буквенно-цифровое

781-1503

ODN-1503

15,5

11,6

5,16

8,0

3,18

0,8

5,2

781-1904

ODN-1904

19,3

14,6

6,35

9,2

4,76

1,2

13,4

Пример условного обозначения при заказе опорной пластины из твердого сплава марки ВК15 толщиной s = 3,18 мм, для режущей пластины длиной l = 15,5 мм:

19 6527 0438 1503

(Измененная редакция, Изм. № 1).

2. Система обозначений пластин - по ГОСТ 19042-80.

3. Технические требования - по ГОСТ 19086-80.
