ГОСТ 19057-80
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ПЛАСТИНЫ РЕЖУЩИЕ СМЕННЫЕ
МНОГОГРАННЫЕ ТВЕРДОСПЛАВНЫЕ
РОМБИЧЕСКОЙ ФОРМЫ С УГЛОМ 80°
И ОТВЕРСТИЕМ
Конструкция и размеры
|
|
Москва |
|
ПЛАСТИНЫ РЕЖУЩИЕ СМЕННЫЕ Конструкция и размеры Rhombic throw-away (indexable) carbide
cutting |
ГОСТ |
Дата введения 01.01.82
Требования настоящего стандарта являются обязательными.
(Введен дополнительно, Изм. № 2).
1. (Исключен, Изм. № 1).

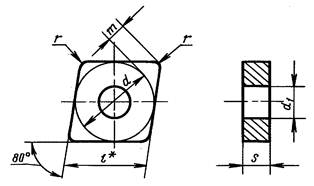

2. Конструкция и размеры пластин должны соответствовать указанным на чертеже и в таблице.
мм
|
Обозначение пластин класса допуска U |
l |
d |
d1 |
s |
r |
m |
||
|
цифровое |
буквенно-цифровое |
Применяемость* |
||||||
|
05113-080304 |
CNUA-080304 |
8,1 |
7,930 |
3,18 |
3,18 |
0,4 |
1,981 |
|
|
05113-090304 |
CNUA-090304 |
9,7 |
9,525 |
3,81 |
2,425 |
|||
|
05113-090308 |
CNUA-090308 |
0,8 |
2,205 |
|||||
|
05113-120404 |
CNUA-120404 |
12,9 |
12,700 |
5,16 |
4,76 |
0,4 |
3,307 |
|
|
05113-120408 |
CNUA-120408 |
0,8 |
3,088 |
|||||
|
05113-120412 |
CNUA-120412 |
1,2 |
2,867 |
|||||
|
05113-160412 |
CNUA-160412 |
16,1 |
15,875 |
6,35 |
3,748 |
|||
|
05113-160416 |
CNUA-190416 |
1,6 |
3,528 |
|||||
|
05113-190612 |
CNUA-190612 |
19,3 |
19,050 |
7,93 |
6,35 |
1,2 |
4,631 |
|
|
05113-190616 |
CNUA-190616 |
1,6 |
4,410 |
|||||
|
05113-190624 |
CNUA-190624 |
2,4 |
3,960 |
|||||
Продолжение таблицы
мм
|
Обозначение пластин класса допуска М |
l |
d |
d1 |
s |
r |
m |
||
|
цифровое |
буквенно-цифровое |
Применяемость* |
||||||
|
05123-080304 |
CNMA-080304 |
8,1 |
7,930 |
3,18 |
3,18 |
0,4 |
1,981 |
|
|
05123-090304 |
CNMA-090304 |
9,7 |
9,525 |
3,81 |
2,425 |
|||
|
05123-090308 |
CNMA-090308 |
0,8 |
2,205 |
|||||
|
05123-120404 |
CNMA-120404 |
12,9 |
12,700 |
5,16 |
4,76 |
0,4 |
3,307 |
|
|
05123-120408 |
CNMA-120408 |
0,8 |
3,088 |
|||||
|
05123-120412 |
CNMA-120412 |
1,2 |
2,867 |
|||||
|
05123-160412 |
CNMA-160412 |
16,1 |
15,875 |
6,35 |
3,748 |
|||
|
05123-160416 |
CNMA-160416 |
1,6 |
3,528 |
|||||
|
05123-190612 |
CNMA-190612 |
19,3 |
19,050 |
7,93 |
6,35 |
1,2 |
4,631 |
|
|
05123-190616 |
CNMA-190616 |
1,6 |
4,410 |
|||||
|
05123-190624 |
CNMA-190624 |
2,4 |
3,960 |
|||||
Продолжение таблицы
мм
|
Обозначение пластин класса допуска G |
l |
d |
d1 |
s |
r |
m |
||
|
цифровое |
буквенно-цифровое |
Применяемость* |
||||||
|
05133-080304 |
CNGA-080304 |
8,1 |
7,930 |
3,18 |
3,18 |
0,4 |
1,981 |
|
|
05133-090304 |
CNGA-090304 |
9,7 |
9,525 |
3,81 |
2,425 |
|||
|
- |
- |
0,8 |
2,205 |
|||||
|
- |
- |
12,9 |
12,700 |
5,16 |
4,76 |
0,4 |
3,307 |
|
|
05133-120408 |
CNGA-120408 |
0,8 |
3,088 |
|||||
|
05133-120412 |
CNGA-120412 |
1,2 |
2,867 |
|||||
|
05133-160412 |
CNGA-160412 |
16,1 |
15,875 |
6,35 |
3,748 |
|||
|
05133-160416 |
CNGA-160416 |
1,6 |
3,528 |
|||||
|
05133-190612 |
CNGA-190612 |
19,3 |
19,050 |
7,93 |
6,35 |
1,2 |
4,631 |
|
|
05133-190616 |
CNGA-190616 |
1,6 |
4,410 |
|||||
|
- |
- |
2,4 |
3,960 |
|||||
* См. приложение 3.
Пример условного обозначения при заказе пластины из твердого сплава марки ВК6, класса допуска U, длиной режущей кромки l = 8,1 мм, толщиной s = 3,18 мм, радиусом r = 0,4 мм:
19 6524 0377 080304
2. Ориентировочная масса пластин указана в приложении.
3. Система обозначения пластин - по ГОСТ 19042.
4. Технические требования - по ГОСТ 19086.
5. Применяемые марки сплавов приведены в приложении 2.
(Введен дополнительно, Изм. № .2)
ПРИЛОЖЕНИЕ 1
Справочное
|
Цифровое обозначение пластин |
Ориентировочная масса пластин, г |
|||||
|
твердого сплава марок |
из безвольфрамовых твердых сплавов |
|||||
|
ВК6 |
ВК8 |
Т5К10 |
Т14К8 |
Т15К6 |
КНТ16 ТН20 |
|
|
05113-080304 05123-080304 05133-080304 |
2,58 |
2,54 |
2,23 |
2,02 |
1,99 |
1,99 |
|
05113-090304 05123-090304 05133-090304 |
3,73 |
3,68 |
3,22 |
2,92 |
2,87 |
1,45 |
|
05113-090308 05123-090308 |
3,71 |
3,66 |
3,20 |
2,90 |
2,85 |
1,45 |
|
05113-120404 05123-120404 |
9,88 |
9,75 |
8,54 |
7,74 |
7,61 |
3,83 |
|
05113-120408 05123-120408 05133-120408 |
9,85 |
9,71 |
8,52 |
7,72 |
7,59 |
3,83 |
|
05113-120412 05123-120412 05133-120412 |
9,80 |
9,66 |
8,47 |
7,68 |
7,55 |
3,83 |
|
05113-160412 05123-160412 05133-160412 |
15,40 |
15,20 |
13,30 |
12,10 |
11,90 |
6,00 |
|
05113-160416 05123-160416 05133-160416 |
15,40 |
15,10 |
13,30 |
12,00 |
11,80 |
6,00 |
|
05113-190612 05123-190612 05133-190612 |
29,30 |
28,90 |
25,40 |
23,00 |
22,60 |
- |
|
05113-190616 06123-190616 05133-190616 |
29,20 |
28,80 |
25,30 |
22,90 |
22,50 |
- |
|
05113-190624 05123-190624 |
29,00 |
28,60 |
25,10 |
22,70 |
22,30 |
- |
ПРИЛОЛЖЕНИЕ 1. (Измененная редакция, Изм. № 2).
ПРИЛОЖЕНИЕ 2
Рекомендуемое
Применяемые марки сплавов пластин
|
Цифровое обозначение пластин |
Основное применение |
Дополнительное применение |
Применение по специальному заказу |
|
05113-080304 |
- |
- |
№ 3, № 4, № 5, № 6, № 7, № 8 |
|
05123-080304 |
|||
|
05133-080304 |
№ 5 |
№ 6 |
№ 3, № 4, № 7, № 8 |
|
05113-090304 |
- |
№ 5 |
№ 3, № 4, № 6, № 7, № 8 |
|
05123-090304 |
- |
№ 3, № 4, № 5, № 6, № 7, № 8 |
|
|
05133-090304 |
№ 5 |
№ 6 |
№ 3, № 4, № 7, № 8 |
|
05113-090308 |
- |
№ 5 |
№ 3, № 4, № 6, № 7, № 8 |
|
05113-120404 |
№ 5 |
№ 3, № 4, № 6, № 7, № 8 |
|
|
05123-120404 |
№ 5 |
- |
|
|
05113-120408 |
№ 5, № 6, № 7 |
№ 3, № 4, № 8 |
|
|
05123-120408 |
№ 7 |
№ 3, № 4, № 5, № 6, № 8 |
|
|
05113-120408 |
№ 5 |
№ 6 |
№ 3, № 4, № 7, № 8 |
|
05113-120412 |
№ 4, № 5, № 7 |
№ 6 |
№ 3, № 8 |
|
05123-120412 |
№ 3, № 5 |
№ 4 |
№ 6, № 7, № 8 |
|
05123-120412 |
- |
- |
№ 3, № 4, № 5, № 6, № 7, № 8 |
|
05113-160412 |
№ 5, № 6, № 7 |
№ 3, № 4, № 8 |
|
|
05133-160412 |
- |
№ 3, № 4, № 5, № 6, № 7, № 8 |
|
|
05133-160412 |
№ 7 |
№ 6 |
№ 3, № 4, № 5, № 8 |
|
05113-160416 |
№ 7 |
- |
№ 3, № 4, № 5, № 6, № 8 |
|
05123-160416 |
- |
№ 3, № 4, № 5, № 6 № 7, № 8 |
|
|
05133-160416 |
|||
|
05113-190612 |
№ 3, № 4, № 5, № 6, № 7 |
||
|
05123-190612 |
- |
- |
№ 3, № 4, № 5, № 6, № 7 |
|
05133-190612 |
|||
|
05113-190616 |
|||
|
05113-190616 |
|||
|
05123-190616 |
|||
|
05113-190624 |
|||
|
05123-190624 |
|||
|
05123-190308 |
- |
- |
№ 3, № 4, № 5, № 6, № 7, № 8 |
№ 3 - ВК6; № 4 - ВК8; № 5 - Т5К10; № 6 - Т14К8; № 7 - Т15К6; № 9 - КНТ16, ТН20.
ПРИЛОЖЕНИЕ 3
Справочное
|
d |
Обозначение |
Пластины без стружколомающих канавок |
||||
|
радиус при вершине rε |
||||||
|
0,4 |
0,8 |
1,2 |
1,6 |
2,4 |
||
|
12,7 |
CNMA 1204 |
+ + |
+ |
+ |
+ + |
+ + + |
|
15,875 |
CNMA 1606 |
+ + + |
+ + |
+ + |
+ + |
+ + + |
|
19,05 |
CNMA 1906 |
+ + + |
+ + |
+ |
+ |
+ + |
|
25,4 |
CNMA 2509 |
+ + + |
+ + + |
+ + + |
+ + + |
+ + |
Примечание. + - пластины основного применения, стандартизованные.
+ + - пластины ограниченного применения, нестандартизованные.
+ + + - пластины, не рекомендуемые для применения.
ПРИЛОЖЕНИЯ 2, 3. (Введены дополнительно, Изм. № 2).
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством цветной металлургии СССР
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 19.06.80 № 2908
3. В настоящий стандарт введен международный стандарт ИСО 3364-85 «Пластины сменные твердосплавные с радиусами при вершине с цилиндрическим крепежным отверстием. Размеры» в части пластин SNMA
4. ВЗАМЕН ГОСТ 19057-73
5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
Обозначение НТД, на который дана ссылка |
Номер пункта |
6. Ограничение срока действия снято Постановлением Госстандарта СССР от 29.12.90 № 3619
7. ИЗДАНИЕ с Изменениями № 1, 2, утвержденными в октябре 1984 г., декабре 1990 г. (ИУС 2-85, 4-91)
