МЕЖГОСУДАРСТВЕННЫЙ
СТАНДАРТ
СТРУЖКОЛОМЫ СМЕННЫЕ МНОГОГРАННЫЕ
ТВЕРДОСПЛАВНЫЕ ТРЕХГРАННОЙ ФОРМЫ
Конструкция и размеры
Triangular throw-away (indexable)
carbide chip breakers.
Design and dimensions
|
ГОСТ
19084-80
Взамен
ГОСТ 19084-73
|
Переиздание.
Постановлением Государственного комитета СССР по стандартам
от 19 июня 1980 г. № 2905 дата введения установлена
01.01.82
Ограничение
срока действия снято Постановлением Госстандарта СССР от 29.12.90 № 3624

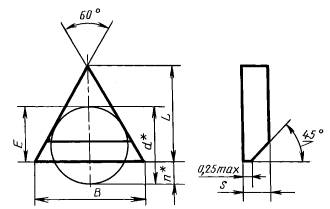

1. Конструкция и размеры пластин
должны соответствовать указанным на чертеже и в таблице.
![](4294834194.files/x002.jpg)
___________
* Размеры для справок.
Размеры, мм
Обозначение стружколомов
|
Длина режущей
кромки l
|
d
|
L
|
В
|
s
|
Е
±0,1
|
п
|
Масса,
г »
|
цифровое
|
буквенно-цифровое
|
Применя-емость
|
90-1110
|
СТ-1110
|
|
11,0
|
6,350
|
8,53
|
8,8
|
1,58
|
5,35
|
1,00
|
0,8
|
90-1115
|
СТ-1115
|
|
7,96
|
8,2
|
4,78
|
1,57
|
0,7
|
90-1614
|
СТ-1614
|
|
16,5
|
9,525
|
12,84
|
13,8
|
2,38
|
8,08
|
1,45
|
2,7
|
90-1620
|
СТ-1620
|
|
12,26
|
13,2
|
9,525
|
2,03
|
,5
|
90-1628
|
СТ-1628
|
|
11,49
|
12,3
|
6,72
|
2,80
|
2,2
|
90-2213
|
СТ-2213
|
|
22,0
|
12,700
|
17,68
|
19,4
|
11,33
|
1,37
|
5,5
|
90-2225
|
СТ-2225
|
|
16,51
|
12,7
|
10,16
|
2,38
|
4,7
|
90-2248
|
СТ-2248
|
|
14,23
|
15,4
|
7,88
|
4,82
|
3,5
|
90-2725
|
СТ-2725
|
|
27,5
|
15,875
|
21,27
|
23,6
|
13,34
|
2,54
|
8,1
|
90-2748
|
СТ-2748
|
|
18,99
|
20,9
|
11,06
|
4,82
|
6,5
|
Пример
условного обозначения
при заказе стружколомов из твердого сплава марки ВК8 с величиной порожка n =
1,0 мм, для режущей пластины длиной l = 11,0 мм:
19 6525 0421 1110
2.
Система обозначений стружколомов - по ГОСТ
19042-80.
3.
Технические требования - по ГОСТ
19086-80.
|
